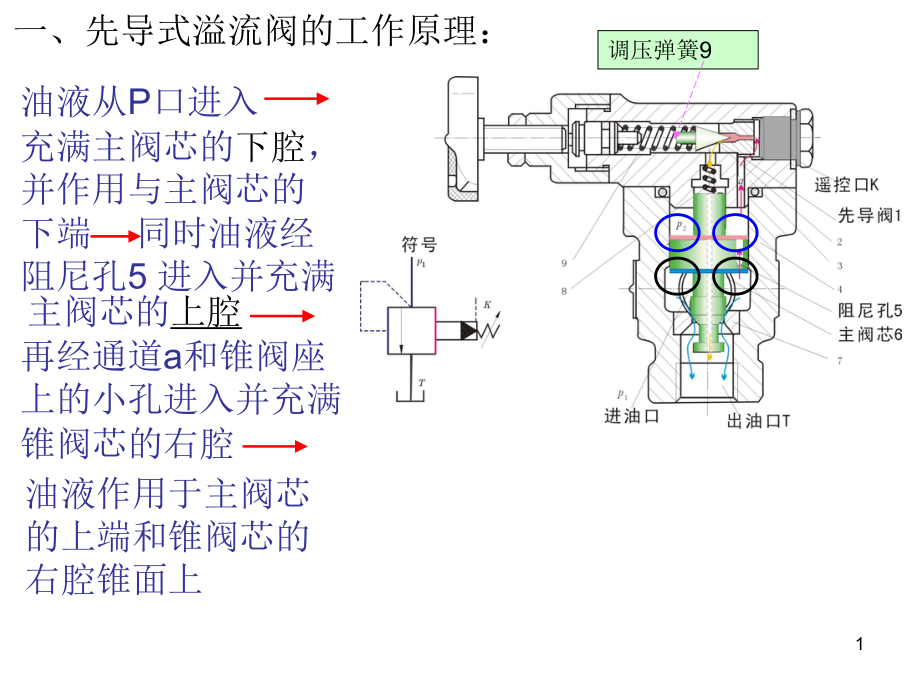

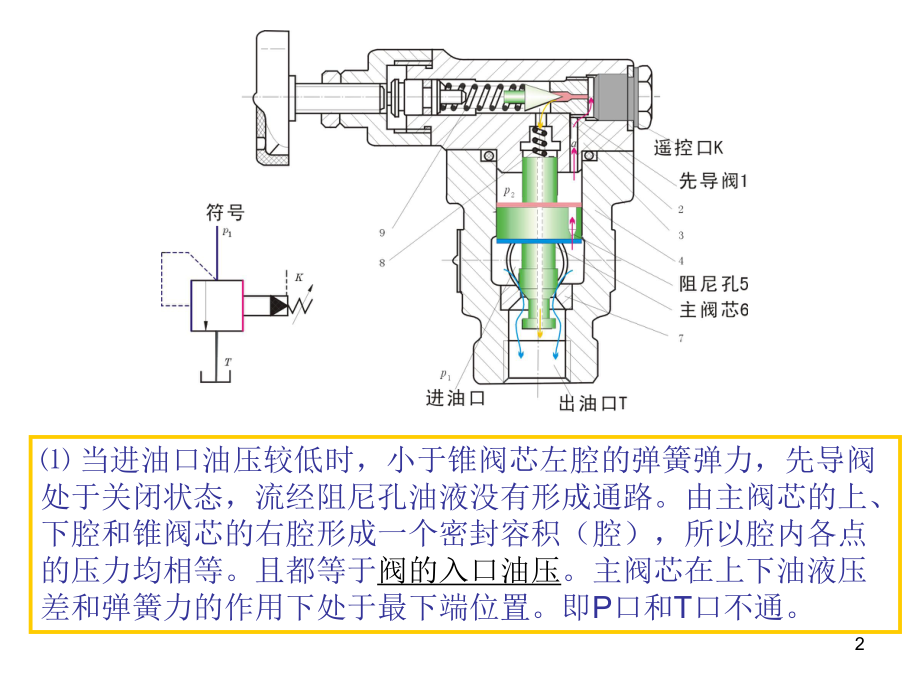

1一、先导式溢流阀的工作原理：油液从P口进入充满主阀芯的下腔，并作用与主阀芯的油液作用于主阀芯的上端和锥阀芯的右腔锥面上调压弹簧9 下端同时油液经阻尼孔5 进入并充满主阀芯的上腔再经通道a和锥阀座上的小孔进入并充满锥阀芯的右腔2 当进油口油压较低时，小于锥阀芯左腔的弹簧弹力，先导阀处于关闭状态，流经阻尼孔油液没有形成通路。由主阀芯的上、下腔和锥阀芯的右腔形成一个密封容积（腔），所以腔内各点的压力均相等。且都等于阀的入口油压。主阀芯在上下油液压差和弹簧力的作用下处于最下端位置。即P口和T口不通。
