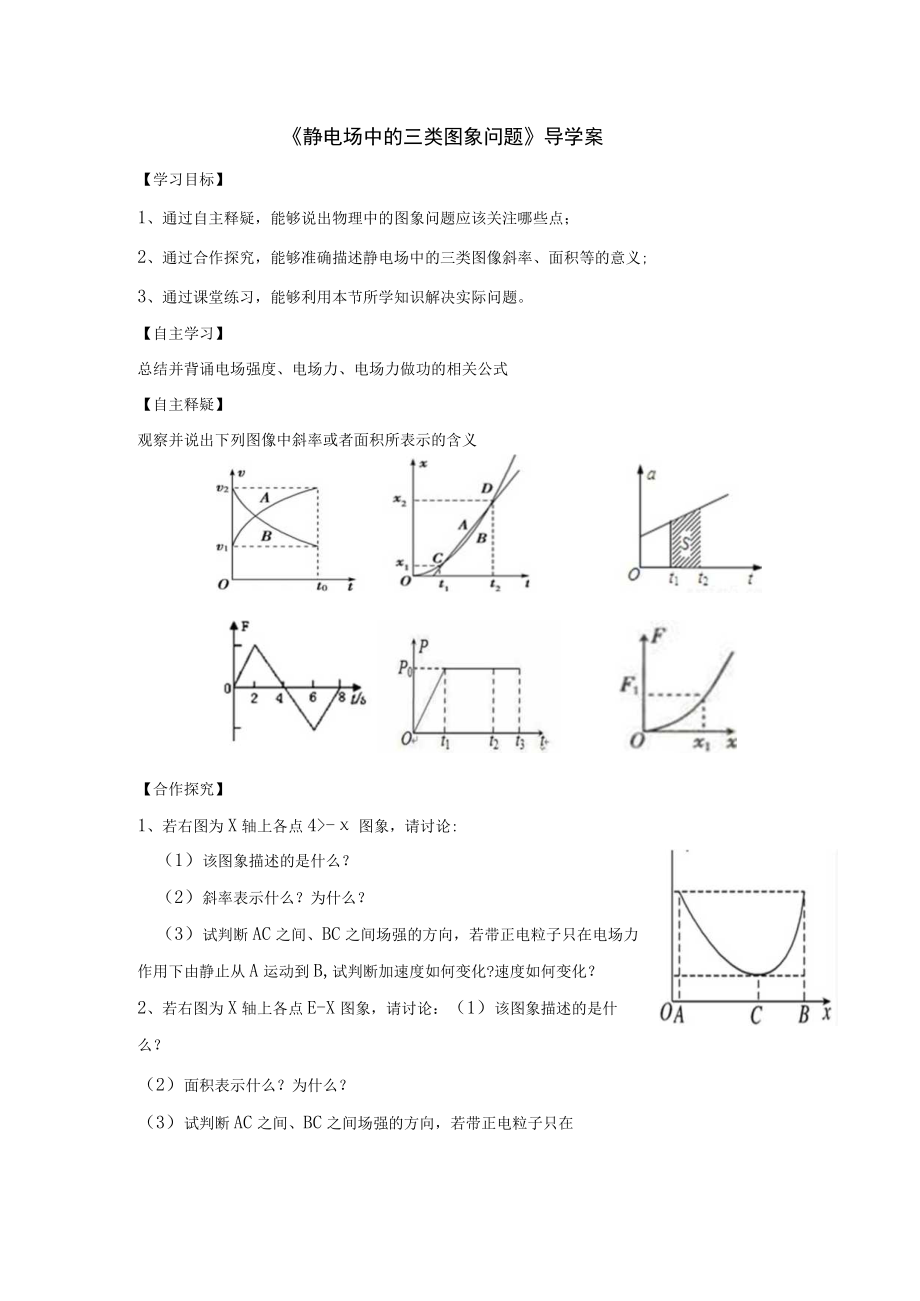

1、静电场中的三类图象问题导学案【学习目标】1、通过自主释疑，能够说出物理中的图象问题应该关注哪些点；2、通过合作探究，能够准确描述静电场中的三类图像斜率、面积等的意义;3、通过课堂练习，能够利用本节所学知识解决实际问题。【自主学习】总结并背诵电场强度、电场力、电场力做功的相关公式【自主释疑】观察并说出下列图像中斜率或者面积所表示的含义【合作探究】1、若右图为X轴上各点4-图象，请讨论:（1）该图象描述的是什么？（2）斜率表示什么？为什么？（3）试判断AC之间、BC之间场强的方向，若带正电粒子只在电场力作用下由静止从A运动到B,试判断加速度如何变化?速度如何变化？2、若右图为X轴上各点E-X图象，

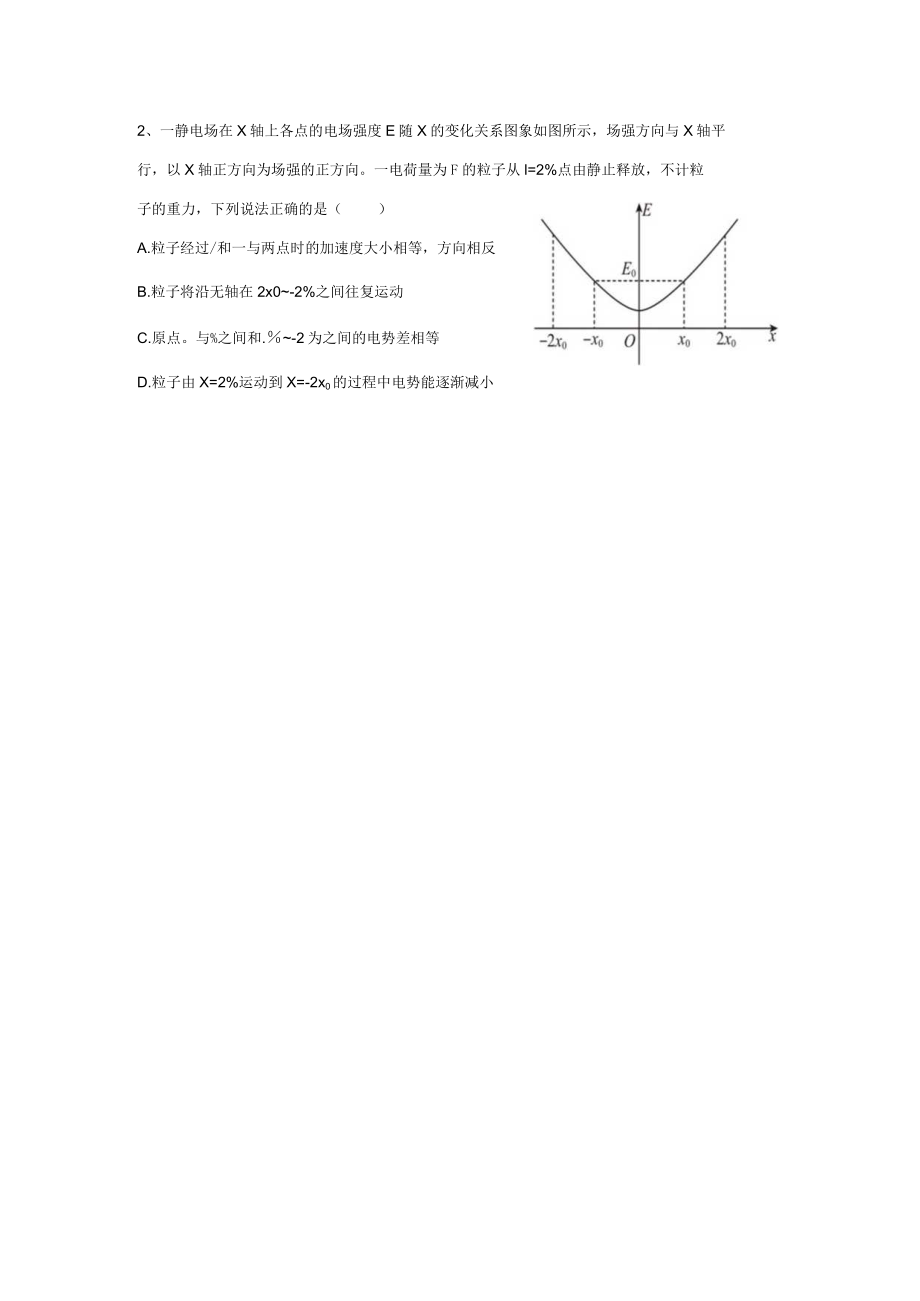

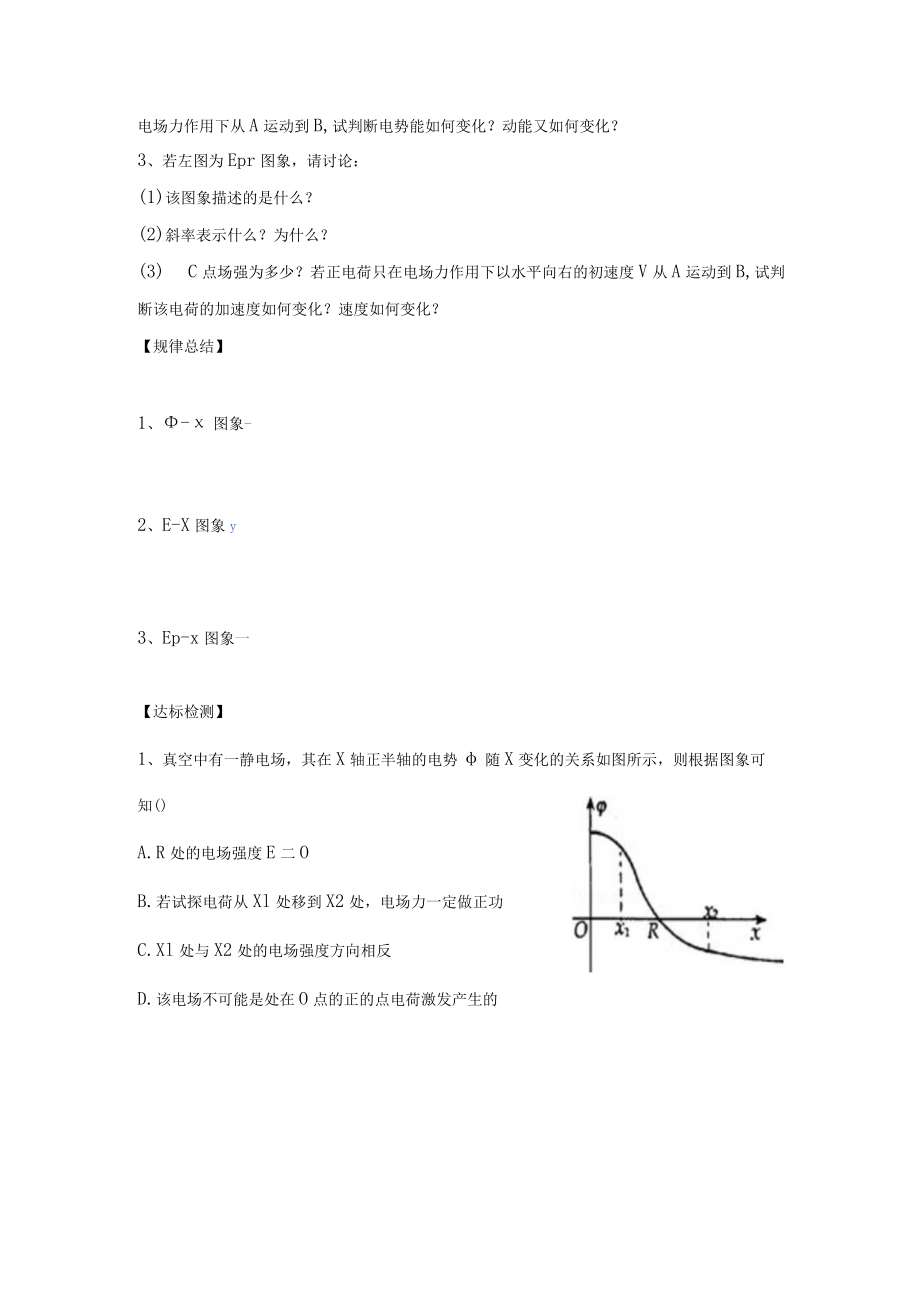

2、请讨论：（1）该图象描述的是什么？（2）面积表示什么？为什么？（3）试判断AC之间、BC之间场强的方向，若带正电粒子只在电场力作用下从A运动到B,试判断电势能如何变化？动能又如何变化？3、若左图为Epr图象，请讨论：(1)该图象描述的是什么？(2)斜率表示什么？为什么？(3) C点场强为多少？若正电荷只在电场力作用下以水平向右的初速度V从A运动到B,试判断该电荷的加速度如何变化？速度如何变化？【规律总结】1、-图象-2、E-X图象y3、Ep-x图象一【达标检测】1、真空中有一静电场，其在X轴正半轴的电势随X变化的关系如图所示，则根据图象可知()A.R处的电场强度E二OB.若试探电荷从Xl处移到X2处，电场力一定做正功C.Xl处与X2处的电场强度方向相反D.该电场不可能是处在O点的正的点电荷激发产生的2、一静电场在X轴上各点的电场强度E随X的变化关系图象如图所示，场强方向与X轴平行，以X轴正方向为场强的正方向。一电荷量为F的粒子从l=2%点由静止释放，不计粒子的重力，下列说法正确的是（）A.粒子经过/和一与两点时的加速度大小相等，方向相反B.粒子将沿无轴在2x0-2%之间往复运动C.原点。与%之间和.-2为之间的电势差相等D.粒子由X=2%运动到X=-2x0的过程中电势能逐渐减小
