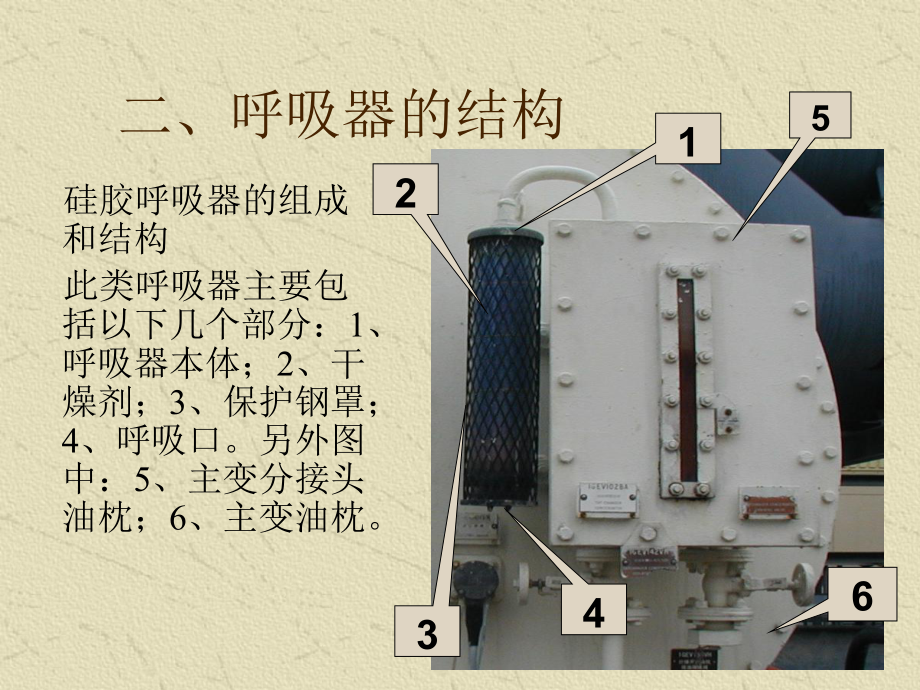

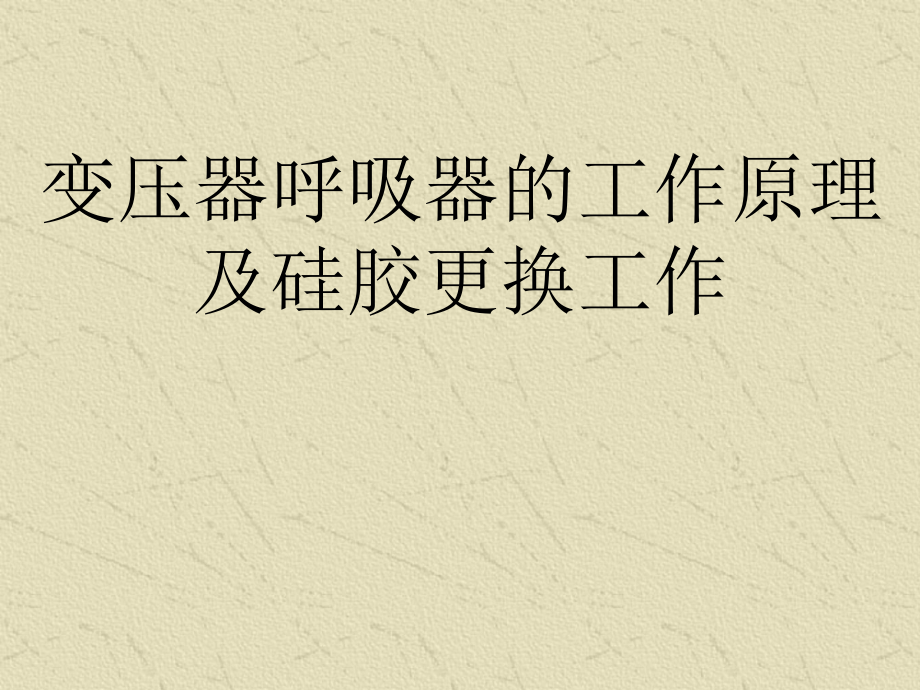

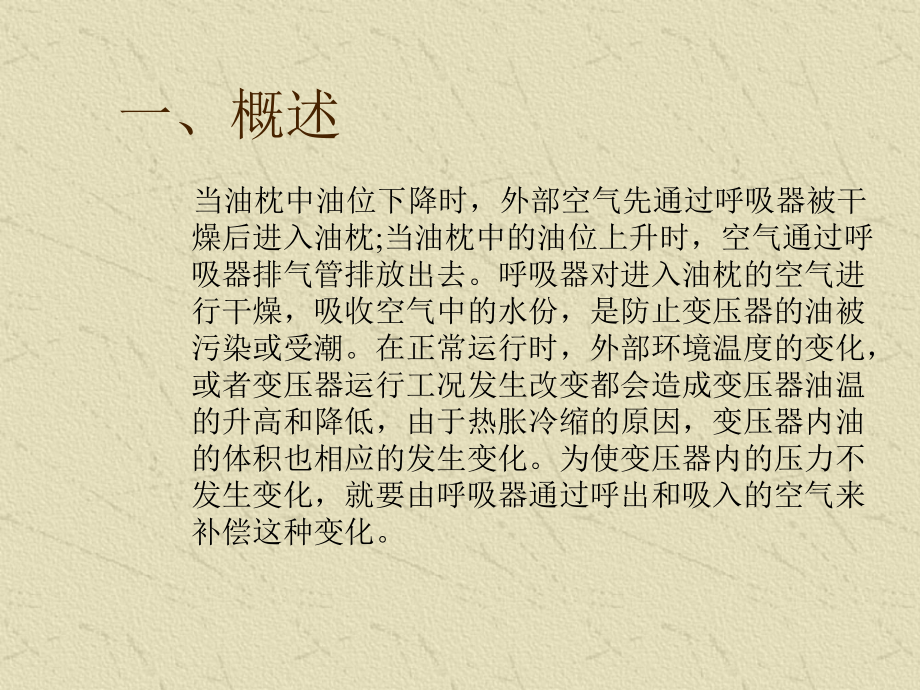

1、变压器呼吸器的工作原理及硅胶更换工作 一、概述 当油枕中油位下降时，外部空气先通过呼吸器被干燥后进入油枕;当油枕中的油位上升时，空气通过呼吸器排气管排放出去。呼吸器对进入油枕的空气进行干燥，吸收空气中的水份，是防止变压器的油被污染或受潮。在正常运行时，外部环境温度的变化，或者变压器运行工况发生改变都会造成变压器油温的升高和降低，由于热胀冷缩的原因，变压器内油的体积也相应的发生变化。为使变压器内的压力不发生变化，就要由呼吸器通过呼出和吸入的空气来补偿这种变化。二、呼吸器的结构 硅胶呼吸器的组成和结构 此类呼吸器主要包括以下几个部分：1、呼吸器本体；2、干燥剂；3、保护钢罩；4、呼吸口。另外图中：
2、5、主变分接头油枕；6、主变油枕。431256硅胶呼吸器结构图三、工作原理 当油温上升时，由于油的膨胀致使体积增大，这样油枕上的气空间就会变小压力上升，空气就会通过呼吸器被排出；当油温降低时，由于油的收缩使体积减小，这时油枕内形成负压，外界空气就会被吸入，当然在空气被吸入同时，空气中水份也被呼吸器吸收掉，以保证进入空气是干燥的。四、硅胶更换工作 硅胶干燥剂的颜色是蓝色，如果发现硅胶变色超过2/3,应申请更换（准备好标准卡、工作票、修试记录、所需材料）1.现场查勘（天气、变色情况、位置情况）1）现场安全措施完善无遗漏2）对危险点辩识并进行有效的控制及隔离 (退压板、“在此工作”标示牌、安全距离)
3、2.开工及办理工作票 1）办理变电二种工作票，严格按照国家电网公司电力安全工作规程和有关规定执行2）对人员组织及分工 3、现场工具、材料准备（活动扳手、白布、硅胶变压器油 、塑料布 、改刀 ）4、吸湿器的检修 （吸湿器外观检查 、卸下吸湿器油封罩 、卸下吸湿器玻璃罩 、检查、清扫玻璃罩 、更换吸附剂 、更换吸附剂 、更换密封垫 、固定吸湿器、在油封罩内注入适当变压器油后回装 、回收吸附剂 ）5、工作完毕 清理工作现场（油迹清理干净、现场无遗留）做好修试记录、办理工作终结）恢复重瓦斯保护五、更换运行中变压器呼吸器内五、更换运行中变压器呼吸器内硅胶应注意事项硅胶应注意事项(1)应将重瓦斯保护改接信号(2)取下呼吸器时应将连管堵住，防止回收空气(3)在顶盖下面留出1/5-1/6高度的空隙(4)换上干燥的硅胶后，应使油封内的油没过呼气嘴并将呼吸器密封。附：热虹吸原理 热循环运动被称为热虹吸效应，呼吸器中空气被冷冻，密度变大，而油枕中的空气较热，密度较小，由于温差的存在，变压器中的空气不断流向呼吸器中被冷冻，之后再从呼吸器的底部返回到油枕内。 油枕和呼吸器之间的温差越大，空气在两者之间的循环流动的速度越快。
