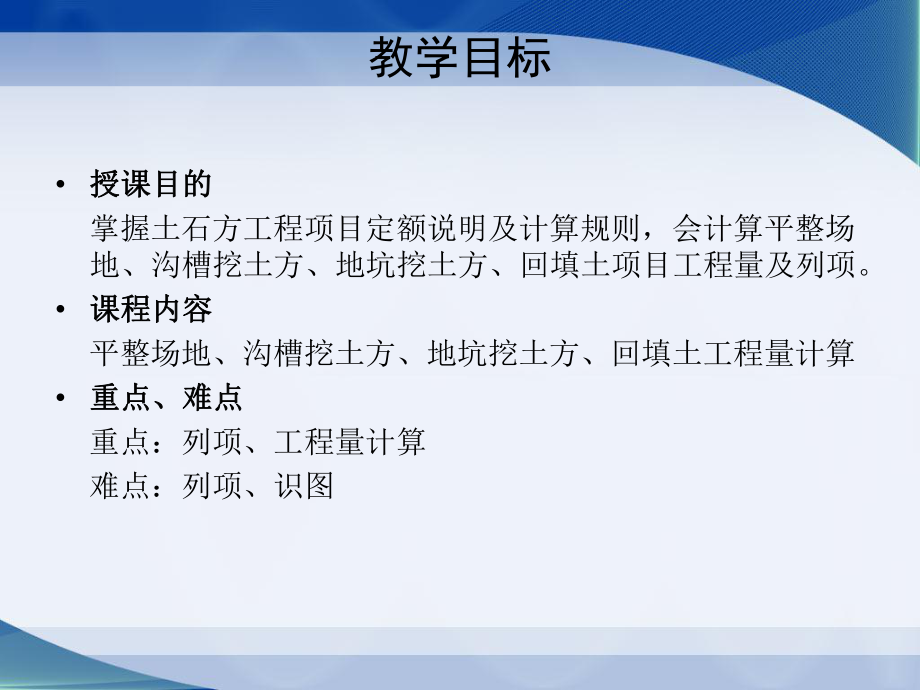

1、土石方工程量计算教学目标 授课目的授课目的 掌握土石方工程项目定额说明及计算规则，会计算平整场地、沟槽挖土方、地坑挖土方、回填土项目工程量及列项。 课程内容课程内容 平整场地、沟槽挖土方、地坑挖土方、回填土工程量计算 重点、难点重点、难点 重点：列项、工程量计算 难点：列项、识图目录 计算规则 应用案例 定额说明定额说明 平整场地 单独土石方 人工土石方 机械土石方 清理及回填平整场地 平整场地，系指建筑物所在现场厚度在0.3m以内的就地挖、填及平整；带地下室、半地下室的建筑物的场地平整，应按地下室、半地下室的结构外边线，每边各加2m计算工程量；若挖填土方厚度超过0.3m时，挖填土工程量应按相
2、应规定计算，但仍应计算平整场地。平整场地示意图注意：即使场地已达“三通一平”状态，仍需计此项。如无特殊说明，该项一般按人工平整场地考虑。平整场地教学视频单独土石方 单独土石方定额，包括人工挖土方、推土机推土方、装载机装运土方、铲运机铲运土方、挖掘机挖土自卸汽车运土方、石方爆破及石渣清运、回填及碾压等七项内容。 适用于自然地坪与设计室外地坪之间，且挖方或填方工程量大于5000m3的土石方工程。单独土石方 本章其他定额项目，适用于设计室外地坪以下的土石方（包括基础土石方）工程，以及自然地坪与设计室外地坪之间小于5000m3的土石方工程。 单独土石方定额项目不能满足需要时，可以借用其他土石方定额项目
3、，但应乘以系数0.9。人工土石方 人工土石方定额，包括以下十项内容。 人工挖土方 人工挖冻土 人工挖沟槽 人工挖地坑 人工挖桩孔 人工凿岩石 人工修整爆破后基底与边坡 人工运土方 人工清运石渣及人工装车人工土石方 人工土石方定额是按干土（天然含水率）编制的。干、湿土的划分，以地质勘测资料的地下常水位为界，以上为干土，以下为湿土。采取降水措施后，地下常水位以下的挖土，执行挖干土相应定额项目，人工乘以系数1.10。 挡土板下挖槽坑土时，相应定额人工乘以系数1.43。人工土石方 桩间挖土，系指桩顶设计标高以下的挖土及设计标高以上0.5m范围内的挖土。挖土时不扣除桩体体积，相应定额项目人工、机械乘以系
4、数1.3。 人工修整基底与边坡，系指岩石爆破后人工对底面和边坡（厚度在0.30m以内）的清检和修整。人工凿石开挖石方，不适用本项目。 人工装车定额适用于已经开挖出的土石方的装车。人工土石方横撑式支撑 挡土板下挖槽坑土时，相应定额人工乘以系数1.43。机械土石方 机械土石方定额，包括以下十七项内容。 推土机推土方 装载机装运土方 铲运机铲运土方 挖掘机挖土方 挖掘机挖土自卸汽车运土方 人工打孔爆破岩石 机械打孔爆破岩石 控制爆破岩石 静力爆破岩石 机械破碎岩石 机械清运石渣 机械装车 机械翻斗车运土石方 拖拉机运土石方 自卸汽车运土石方 垂直运输土石方 运输钻孔桩泥浆机械土石方 机械土方定额项目
5、是按土壤天然含水率编制的。开挖地下常水位以下的土方时，定额人工、机械乘以系数1.15（采取降水措施后的挖土不再乘该系数）。机械土石方 机械挖土方，应满足设计砌筑基础的要求，其挖土总量的95%，执行机械土方相应定额；其余按人工挖土。人工挖土执行相应定额时乘以系数2。如果建设单位单独发包机械挖土方，挖方企业只能计算挖方总量的95%，其余5%由基础施工单位人工修整底边，单位结算。机械土石方 人力车、汽车的重车上坡降效因素，已综合在相应的运输定额中，不另行计算。挖掘机在垫板上作业时，相应定额的人工、机械乘以系数1.25。挖掘机下的垫板、汽车运输道路上需要铺设的材料，发生时，其人工和材料均按实另行计算。
6、地下水位以下土方教学视频机械化施工教学视频清理及回填竣工清理，系指建筑物及四周2m范围内的建筑垃圾清理、场内运输和指定地点的集中堆放。不包括建筑垃圾的装车和场外运输；填土子目中，均已包括碎土，但不包括筛土。若设计要求筛土时，夯填土、填土碾压、回填碾压子目，每定额单位增加筛土用工1.73工日；松填土子目，每定额单位增加筛土用工1.38工日；回填灰土子目，已包括筛土用工，回填灰土就地取土时，应扣除灰土配合比中的粘土。回填压实教学视频计算规则l 平整场地l 挖土石方l 回填土及清理平整场地 场地平整按下列规定以平方米计算： 建筑物(构筑物)按首层结构外边线，每边各加2计算。 场地平整工程量底层建筑面
7、积外墙外边线长度216挖土石方 基础沟槽、地坑和一般土石方的划分： 沟槽：槽底宽度(设计图示的基础或垫层的宽度，下同)3以内，且槽长大于3倍槽宽的为沟槽。 地坑：底面积202以内，且底长边小于3倍短边的为地坑。 土石方：不属沟槽、地坑、或场地平整的为土石方。412槽6坑38土方挖土石方基础土石方开挖深度，自设计室外地坪计算至基础底面，有垫层时计算至垫层底面(如遇爆破岩石，其深度应包括岩石的允许超挖深度)。挖土石方 沟槽深度：设计室外地坪至基础或垫层底面。如下图。沟槽挖土沟槽挖土深度（深度（h）此部分，基此部分，基础施工时尚础施工时尚无无。挖土石方基础施工所需的工作面，按下表计算，几种材料取最大
8、值。 基础材料单边工作面宽度（m）基础材料单边工作面宽度（m）砖基础0.20基础垂直面防水层（自防水层面）0.80毛石基础0.15支挡土板0.10混凝土基础0.30挖土石方 方开挖的放坡深度和放坡系数，按设计规定计算。设计无规定时，按下表计算：土类放坡系数人工挖土机械挖土坑内作业坑上作业普通土1：0.501：0.331：0.65坚土1：0.301：0.201：0.50土方放坡系数表土方放坡系数表挖土石方 土类为单一土质时，普通土开挖深度大于1.2、坚土开挖深度大于1.，允许放坡。 土类为混合土质时，开挖深度大于1.5，允许放坡。放坡坡度按不同土类厚度加权平均计算综合放坡系数。 K （K1h1
9、K2h2）/（H）挖土石方 计算土方放坡深度时，不计算基础垫层的厚度。 挖土石方 放坡与支挡土板，相互不得重复计算。 计算放坡时，放坡交叉处的重复工程量，不予扣除。挖土石方 如果实际工程中未放坡，或实际放坡系数小于定额规定时，仍应按规定的放坡系数计算土方工程量。 爆破岩石允许超挖量分别为：松石0.20，坚石0.15。 挖土石方 外墙沟槽，按外墙中心线长度计算；内墙沟槽，按图示基础(含垫层)底面之间净长度计算；外、内墙突出部分的沟槽体积，并入相应工程量内计算。不扣除外墙壁基础（含垫层）的工作面宽度，也不扣除爆破岩石时的允许超挖量宽度，外、内墙突出部分的槽沟体积，按突出部分的中心线长度并入相应外、
10、内墙沟槽工程量内计算。挖土石方挖土石方 挖沟槽工程量计算公式 外墙沟槽： V挖 S断L外中 内墙沟槽： V挖 S断L基底净长 管道沟槽： V挖 S断L中挖土石方 其中沟槽断面有如下形式 钢筋混凝土基础有垫层时： 两面放坡如下图（a）所示： S断（b20.3） kh h （b20.1）h 不放坡无挡土板如图11（b）所示： S断（b20.3）h （b20.1）h挖土石方 基础有其他垫层时： 两面放坡如下图（a）所示： S断（b kh）h bh 不放坡无挡土板如下图（b）所示： S断b（h h）挖土石方 基础无垫层时： 两面放坡如下图（a）所示： S断（b2c） kh h 不放坡无挡土板如下图（b
11、）所示： S断（b2c）h挖土石方 不放坡加两面挡土板如下图（c）所示： S断（b2c20.1）h 一面放坡一面挡土板如下图（d）所示： S断（b2c0.10.5 kh）h挖土石方 挖地坑工程量计算公式 无垫层放坡地坑)(3)2()2顶底顶底（SSSSHhcbcaVS底=)2()2cbca（ S顶=)22()22(kHcbkHca 挖土石方管道沟槽的长度，按图示的中心线长度(不扣除井池所占长度)计算。管道宽度、深度按设计规定计算；设计无规定时，其宽度按下表计算：管道沟槽挖土工程量bhL b管道沟槽宽（）；h管道沟槽深（）；L管道沟槽中心线长（）管道公称直径（mm以内）钢管、铸铁管、铜管、铝塑管
12、、塑料管（类管道）混凝土管、水泥管、陶土管（类管道）1000.600.802000.700.904001.001.206001.201.508001.501.8010001.702.0012002.002.4015002.302.70管道沟槽底宽度表管道沟槽底宽度表 单位：单位：m回填土及清理 回填按下列规定以立方米计算： 槽坑回填体积，按挖方体积减去设计室外地坪以下的地下建筑物(构筑物)或基础(含垫层)的体积计算。 挖土体积设计室外地面以下埋设的砌筑物体积。挖土体积设计室外地面以下埋设的砌筑物体积。基础回填土基础回填土包括垫层、基础等。包括垫层、基础等。回填土及清理管道沟槽回填体积，按挖方体
13、积减去表所含管道回填体积计算。 管道沟槽回填体积挖土体积-下表管道回填体积管道公称直径（mm以内）500600800100012001500类管道-0.220.460.74-类管道-0.330.600.921.151.45管道折合回填体积表管道折合回填体积表 单位：3回填土及清理 房心回填体积，以主墙间净面积乘以回填厚度计算。 房心回填体积房心面积回填土设计厚度 主墙间的面积主墙间的面积回填土厚度回填土厚度115厚的墙体厚的墙体S S1 1L L中中墙厚墙厚L L内内墙厚墙厚室内外地面高差室内外地面高差室内地室内地面非土构造层次厚度面非土构造层次厚度室内回填土室内回填土回填土及清理 运土按下式
14、，以立方米计算： 运输量：运土体积挖土总体积-回填土总体积 式中的计算结果为正值时，为余土外运；为负值时取土内运。 装土量：即运输量 运距： 挖方区重心至回填区（或堆放地点）重心的最短距离。 注：装土方式、运输方式、运距等按施工组织设计规定执行。如 无，则应按当地常规做法考虑。回填土及清理 平碾压路机 原土夯实与碾压按设计尺寸，以平方米计算。填土碾压按设计尺寸，以立方米计算。回填土及清理 蛙式打夯机石 夯回填土及清理 竣工清理包括建筑物及四周2以内的建筑垃圾清理。竣工清理按下列规定以立方米计算： 建筑物勒脚以上外墙外围水平面积乘以檐口高度。有山墙者以山尖二分之一高度计算。 竣工清理工程量筑物勒
15、脚以上外墙外围水平面积室外地坪到檐口（山尖1/2）的高度应用案例 客观习题客观习题工程案例工程案例例题讲解例题讲解 某建筑物平面图、1-1剖面图如图5.5所示，墙厚为240mm，试计算人工场地平整工程量，确定定额项目。例题讲解例题讲解解：1.计算S底、L外 S底=（3.330.24）(5.40.24)3.30.6=55.21 L外=（3.330.245.40.24）2=31.56m2.计算场地平整工程量S S=S底L外216=55.2131.56216=134.33 套用定额1-4-1，人工场地平整 定额基价=17.64元/10 故定额直接费=134.33/1017.64=236.96元例题讲
