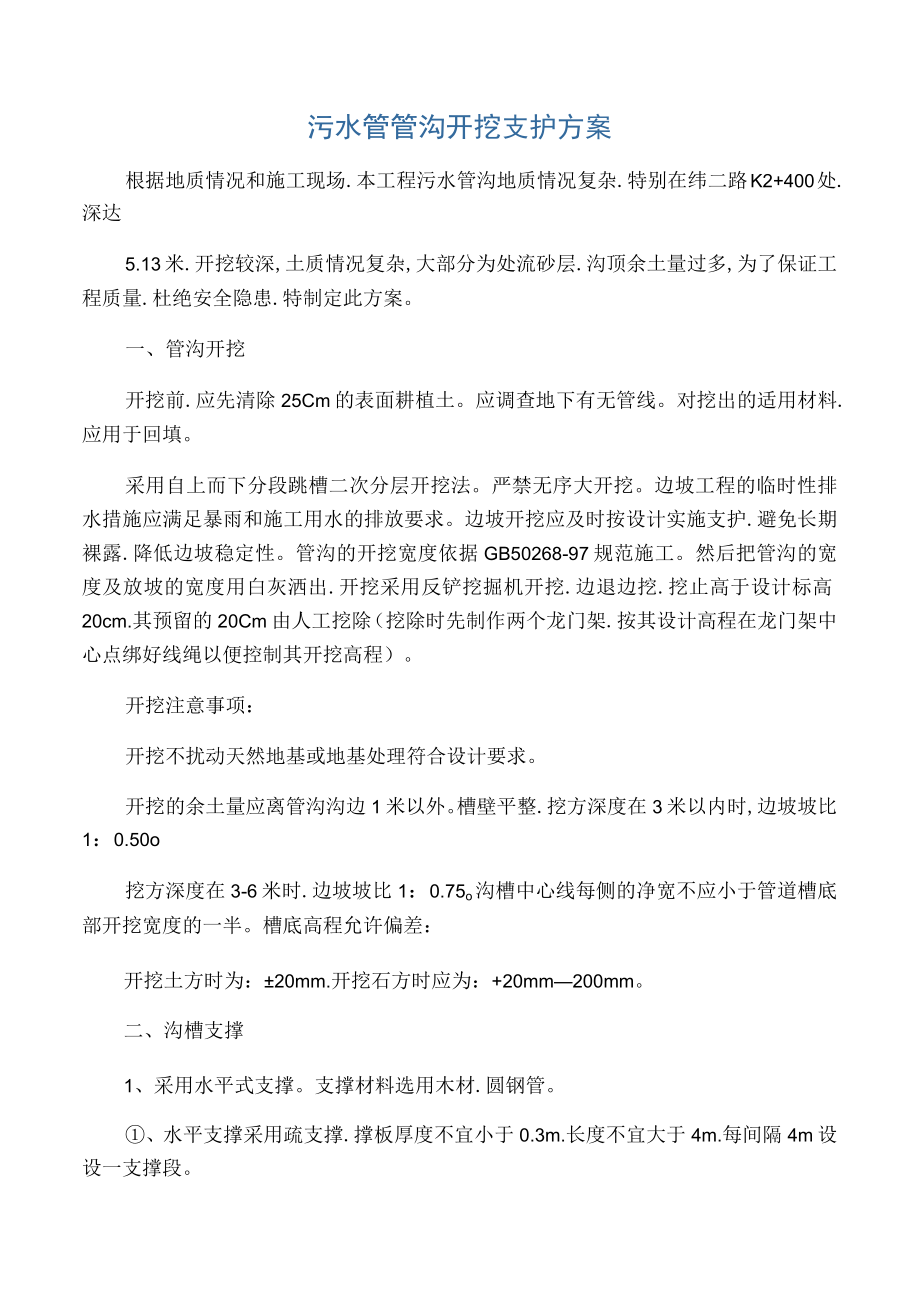

1、污水管管沟开挖支护方案根据地质情况和施工现场.本工程污水管沟地质情况复杂.特别在纬二路K2+400处.深达5.13米.开挖较深,土质情况复杂,大部分为处流砂层.沟顶余土量过多,为了保证工程质量.杜绝安全隐患.特制定此方案。一、管沟开挖开挖前.应先清除25Cm的表面耕植土。应调查地下有无管线。对挖出的适用材料.应用于回填。采用自上而下分段跳槽二次分层开挖法。严禁无序大开挖。边坡工程的临时性排水措施应满足暴雨和施工用水的排放要求。边坡开挖应及时按设计实施支护.避免长期裸露.降低边坡稳定性。管沟的开挖宽度依据GB50268-97规范施工。然后把管沟的宽度及放坡的宽度用白灰洒出.开挖采用反铲挖掘机开挖
2、.边退边挖.挖止高于设计标高20cm.其预留的20Cm由人工挖除（挖除时先制作两个龙门架.按其设计高程在龙门架中心点绑好线绳以便控制其开挖高程）。开挖注意事项：开挖不扰动天然地基或地基处理符合设计要求。开挖的余土量应离管沟沟边1米以外。槽壁平整.挖方深度在3米以内时,边坡坡比1：0.50o挖方深度在3-6米时.边坡坡比1：0.75o沟槽中心线每侧的净宽不应小于管道槽底部开挖宽度的一半。槽底高程允许偏差：开挖土方时为：20mm.开挖石方时应为：+20mm200mm。二、沟槽支撑1、采用水平式支撑。支撑材料选用木材.圆钢管。、水平支撑采用疏支撑.撑板厚度不宜小于0.3m.长度不宜大于4m.每间隔4

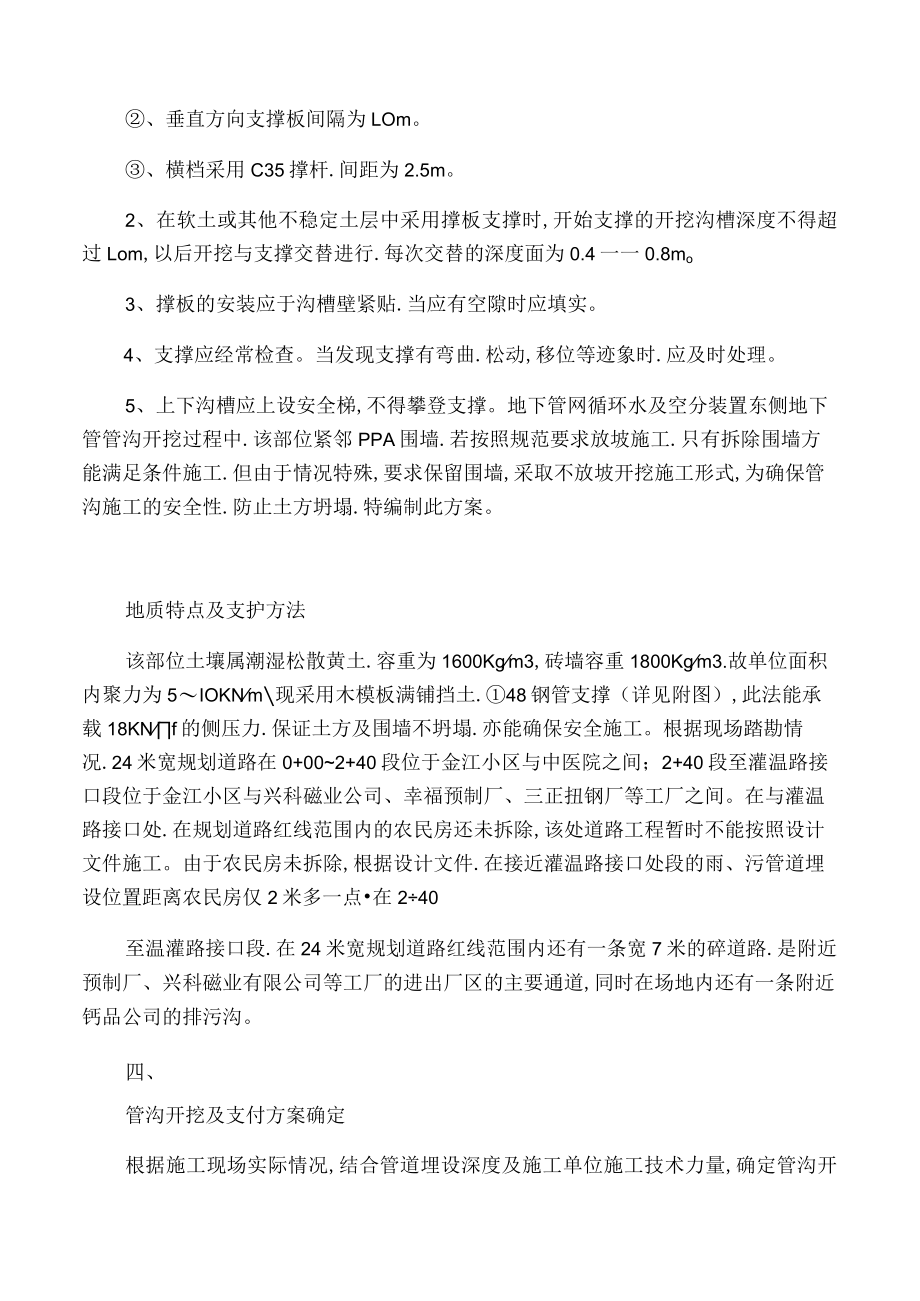

3、m设设一支撑段。、垂直方向支撑板间隔为LOm。、横档采用C35撑杆.间距为2.5m。2、在软土或其他不稳定土层中采用撑板支撑时,开始支撑的开挖沟槽深度不得超过Lom,以后开挖与支撑交替进行.每次交替的深度面为0.4一一0.8mo3、撑板的安装应于沟槽壁紧贴.当应有空隙时应填实。4、支撑应经常检查。当发现支撑有弯曲.松动,移位等迹象时.应及时处理。5、上下沟槽应上设安全梯,不得攀登支撑。地下管网循环水及空分装置东侧地下管管沟开挖过程中.该部位紧邻PPA围墙.若按照规范要求放坡施工.只有拆除围墙方能满足条件施工.但由于情况特殊,要求保留围墙,采取不放坡开挖施工形式,为确保管沟施工的安全性.防止土方
4、坍塌.特编制此方案。地质特点及支护方法该部位土壤属潮湿松散黄土.容重为1600Kgm3,砖墙容重1800Kgm3.故单位面积内聚力为5IOKNm现采用木模板满铺挡土.48钢管支撑（详见附图）,此法能承载18KNf的侧压力.保证土方及围墙不坍塌.亦能确保安全施工。根据现场踏勘情况.24米宽规划道路在0+002+40段位于金江小区与中医院之间；2+40段至灌温路接口段位于金江小区与兴科磁业公司、幸福预制厂、三正扭钢厂等工厂之间。在与灌温路接口处.在规划道路红线范围内的农民房还未拆除,该处道路工程暂时不能按照设计文件施工。由于农民房未拆除,根据设计文件.在接近灌温路接口处段的雨、污管道埋设位置距离农

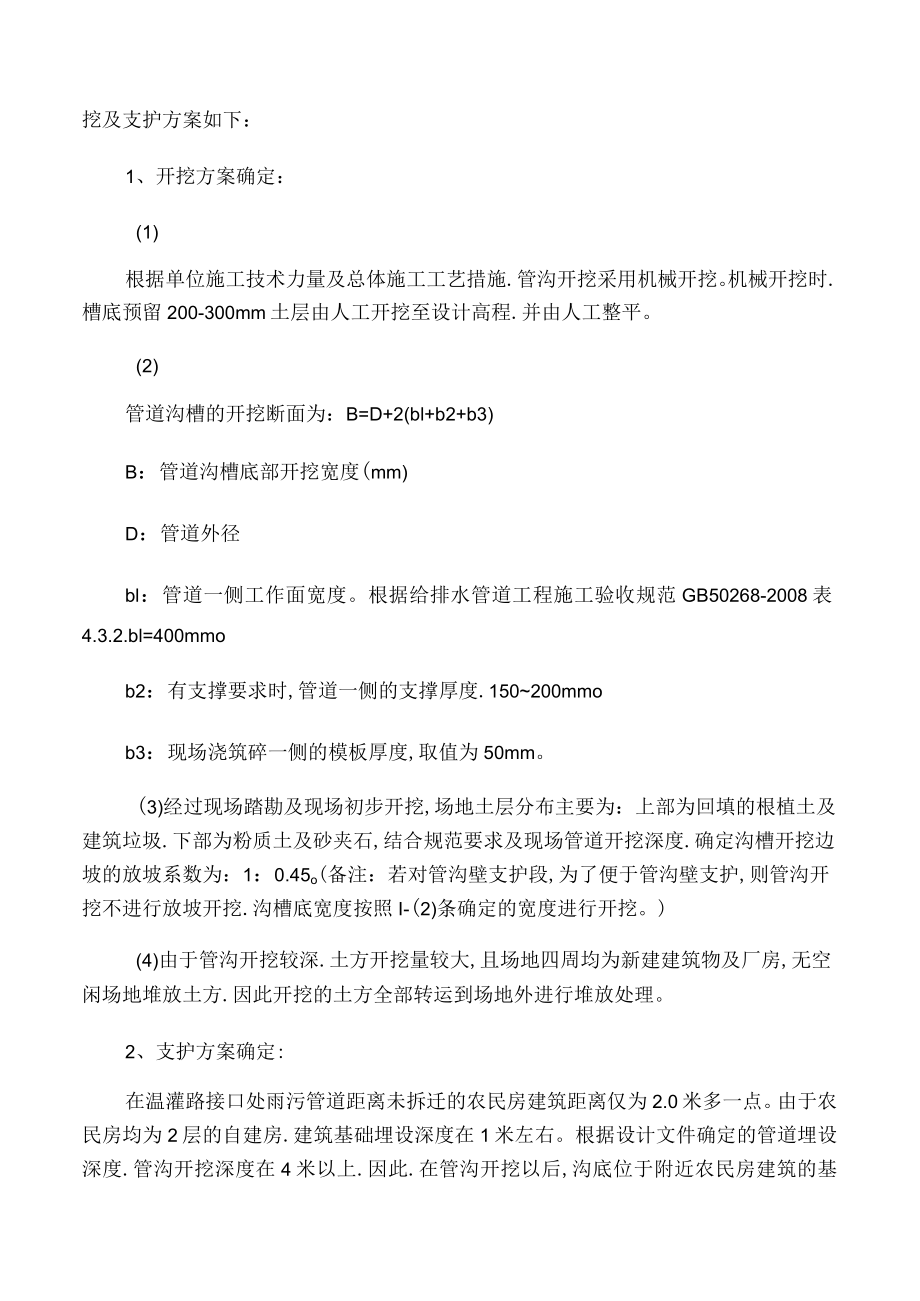

5、民房仅2米多一点在240至温灌路接口段.在24米宽规划道路红线范围内还有一条宽7米的碎道路.是附近预制厂、兴科磁业有限公司等工厂的进出厂区的主要通道,同时在场地内还有一条附近钙品公司的排污沟。四、管沟开挖及支付方案确定根据施工现场实际情况,结合管道埋设深度及施工单位施工技术力量,确定管沟开挖及支护方案如下：1、开挖方案确定：(1)根据单位施工技术力量及总体施工工艺措施.管沟开挖采用机械开挖。机械开挖时.槽底预留200-300mm土层由人工开挖至设计高程.并由人工整平。(2)管道沟槽的开挖断面为：B=D+2(bl+b2+b3)B：管道沟槽底部开挖宽度(mm)D：管道外径bl：管道一侧工作面宽度。
6、根据给排水管道工程施工验收规范GB50268-2008表4.3.2.bl=400mmob2：有支撑要求时,管道一侧的支撑厚度.150200mmob3：现场浇筑碎一侧的模板厚度,取值为50mm。(3)经过现场踏勘及现场初步开挖,场地土层分布主要为：上部为回填的根植土及建筑垃圾.下部为粉质土及砂夹石,结合规范要求及现场管道开挖深度.确定沟槽开挖边坡的放坡系数为：1：0.45o(备注：若对管沟壁支护段,为了便于管沟壁支护,则管沟开挖不进行放坡开挖.沟槽底宽度按照I-(2)条确定的宽度进行开挖。)(4)由于管沟开挖较深.土方开挖量较大,且场地四周均为新建建筑物及厂房,无空闲场地堆放土方.因此开挖的土方
7、全部转运到场地外进行堆放处理。2、支护方案确定:在温灌路接口处雨污管道距离未拆迁的农民房建筑距离仅为2.0米多一点。由于农民房均为2层的自建房.建筑基础埋设深度在1米左右。根据设计文件确定的管道埋设深度.管沟开挖深度在4米以上.因此.在管沟开挖以后,沟底位于附近农民房建筑的基础以下。目前正值暴雨季节.沟壁很容易垮塌.开挖的管沟距离农民房建筑较近,对沟槽附近的农民房建筑基础结构将造成严重的安全隐患因此.为了保证农民房建筑结构安全,在进行管沟开挖时.对经过农民房附近的沟槽壁进行支护.其余部位沟槽按照开挖方案确定的放坡系数进行放坡开挖。五、沟槽支护根据单位施工技术水平及公司装备情况.沟槽壁支护采用钢
8、管加50厚模板的形式对沟槽壁进行支护。（-）支护材料：（1）撑板厚度不小于50mm.长度大于4米。（2）钢管采用483.8的钢管。（二）支撑模板、钢管布置要求（1）200X50的模板沿槽壁竖向敷设.300,支护模板之间的净宽不大于IOOmmo（2）50X100的枕木.沿沟槽壁高度方向800布置.沟槽底部的枕木距离槽底不得大于200o（3）支护模板支撑钢管沿沟槽方向1000设置。（4）沿沟槽方向.每间隔5米.设一道支撑加强剪刀撑。支护系统的首尾必须设置加强剪刀撑。（5）沟槽支撑系统应该随挖土及时安装。（6）在靠近房屋基础段.或在软土、或其他不稳定土层中进行支护时.开始支撑的沟槽开挖深度不得超过1
9、.0米.开挖与支撑应该交替进行,每次交替的深度宜为0.40.8米。（三）模板、支撑钢管安装技术要求（1）支撑模板应该垂直于沟槽开挖方向,与基壁密贴.枕木与支撑巾48X3.8支撑钢管48X3.8小剪刀撑钢管沿沟槽壁横向铺设.800沿沟槽壁竖向铺设.3001000.5000沟槽壁支护大样图200X50厚模板.50X100枕木.模板应该垂直,上下道枕木接头应该错开.各接头至少错开05米以上。（2）横向、竖向支撑钢管应该连接牢固,特别是竖向钢管,必须与枕木紧密相贴.横向钢管必须保证两侧模板与槽壁紧密相贴。（3）支撑钢管与管道基础及管道表面的相邻距离至少大于IOOmm以上。（4）用钢管搭设上下基槽的专用
10、通道。（四）支撑系统的检查与维护（1）每天对支撑系统进行检查,发现支撑构件有弯曲,松动、移位或模板断裂现象应该及时处理。（2）对槽壁侧的建筑基础沉降进行连续观察.发现险情.及时采取加固措施进行进行处理。（3）拆除支撑前.对沟槽两侧的建筑物、构筑物、和槽壁稳定情况进行安全检查。（五）支撑系统的拆除管道安装完毕后.进行沟槽土方回填。沟槽土方回填高度与支撑系统的拆除密切配合.支撑系统拆除一段.回填一段。在靠近建筑基础部分管沟.支撑模板拆除长度一次不能超过4米。当前段管沟回填夯实后,才能进行下一段管沟支撑系统的拆除,直至管沟回填完毕。根据现场踏勘情况.24米宽规划道路在0+002+40段位于金江小区与
11、中医院之间；2+40段至灌温路接口段位于金江小区与兴科磁业公司、幸福预制厂、三正扭钢厂等工厂之间。在与灌温路接口处.在规划道路红线范围内的农民房还未拆除.该处道路工程暂时不能按照设计文件施工。由于农民房未拆除.根据设计文件.在接近灌温路接口处段的雨、污管道埋设位置距离农民房仅2米多一点.在240第2页共5至温灌路接口段.在24米宽规划道路红线范围内还有一条宽7米的碎道路.是附近预制厂、兴科磁业有限公司等工厂的进出厂区的主要通道,同时在场地内还有一条附近钙品公司的排污沟。四、管沟开挖及支付方案确定根据施工现场实际情况.结合管道埋设深度及施工单位施工技术力量.确定管沟开挖及支护方案如下：1开挖方案
12、确定：(1)据单位施工技术力量及总体施工工艺措施.管沟开挖采用机械开挖。机械开挖时.槽底预留200300mm土层由人工开挖至设计高程.并由人工整平。（2）管道沟槽的开挖断面为：B=D+2（bl+b2+b3）B：管道沟槽底部开挖宽度（mm）D：管道外径bl管道一侧工作面宽度。根据给排水管道工程施工验收规范GB50268-2008表4.3.2bl=400mmOb2：有支撑要求时.管道一侧的支撑厚度.150200mmOb3：现场浇筑碎一侧的模板厚度.取值为50mmO(3)经过现场踏勘及现场初步开挖.场地土层分布主要为：上部为回填的根植土及建筑垃圾.下部为粉质土及砂夹石.结合规范要求及现场管道开挖深度
13、.确定沟槽开挖边坡的放坡系数为：10.45O(备注：若对管沟壁支护段.为了便于管沟壁支护.则管沟开挖不进行放坡开挖.沟槽底宽度按照1-(2)条确定的宽度进行开挖。)第3页共4）由于管沟开挖较深.土方开挖量较大.且场地四周均为新建建筑物及厂房.无空闲场地堆放土方.因此开挖的土方全部转运到场地外进行堆放处理。2、支护方案确定：在温灌路接口处雨污管道距离未拆迁的农民房建筑距离仅为2.0米多一点。由于农民房均为2层的自建房.建筑基础埋设深度在1米左右。根据设计文件确定的管道埋设深度.管沟开挖深度在4米以上.因此.在管沟开挖以后.沟底位于附近农民房建筑的基础以下。目前正值暴雨季节,沟壁很容易垮塌,开挖的
