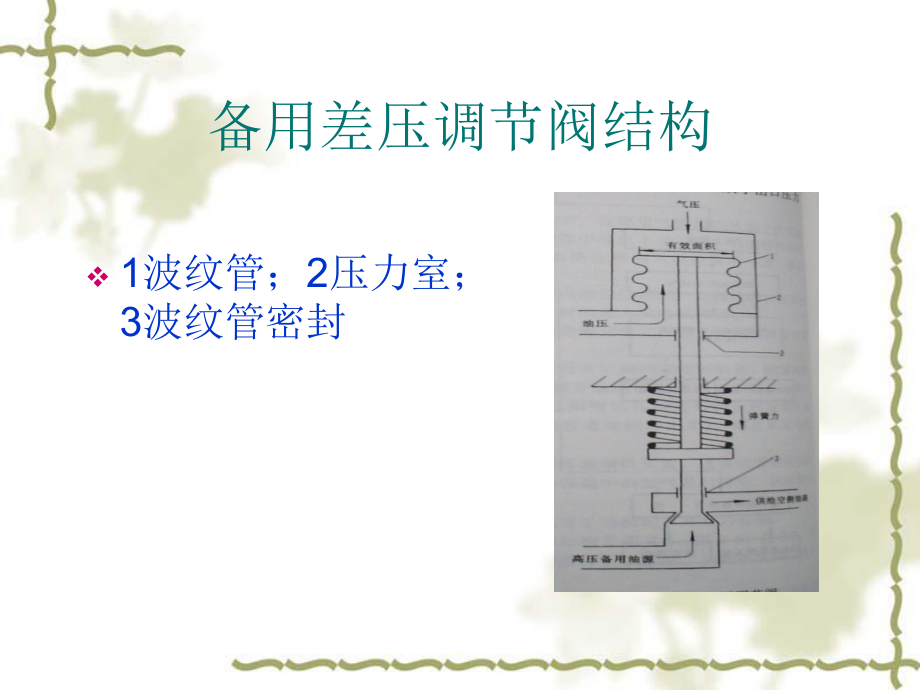

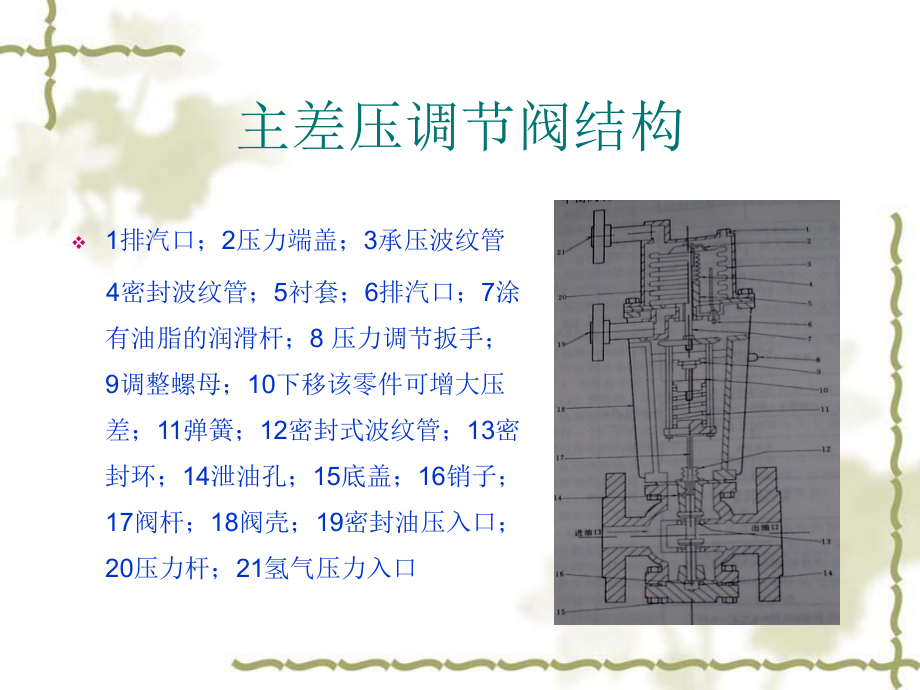

1、差压阀的工作原理及检修主差压调节阀结构v1排汽口;2压力端盖;3承压波纹管 4密封波纹管;5衬套;6排汽口;7涂有油脂的润滑杆;8 压力调节扳手;9调整螺母;10下移该零件可增大压差;11弹簧;12密封式波纹管;13密封环;14泄油孔;15底盖;16销子;17阀杆;18阀壳;19密封油压入口;20压力杆;21氢气压力入口备用差压调节阀结构v1波纹管;2压力室;3波纹管密封差压阀的工作原理v可以看出,此类阀门都是通过输入油压信号的差值变化带动滑杆上下移动,从而改变阀门的开度,以起到对油压的调节作用。v主差压阀接于空侧密封油油泵的进出油口,起旁路调压作用,信号分别取自机内气压和密封油出口油压。该阀

2、门可自 动调节旁路流量的大小,从而保证密封油压始终高于机内气压0.084MPa。v主差压阀工作特点:阀杆下移阀门打开。v备用差压阀串接于空侧高压和低压备用油路中,其信号压同样取自机内气压和密封油空侧入口压力,该阀门通过直接调节备用油主油路的流量,来保证备用密封油油压始终高于机内气体压力0.056MPa。v备用差压阀工作特点:阀杆下移阀门打开。密封油原理示意图差压阀图差压阀解体v门芯差压阀解体v门杆差压阀解体v门架差压阀解体v门座差压阀解体v承压波纹管差压阀解体v密封波纹管差压阀检修工艺及标准 检修工艺:v1 拆卸差压调节阀与系统的连接法兰,将差压调节阀吊至检修场地。v2 打开氢侧排气口,将残余

3、气体排掉。v3 拆下差压调节阀上部气室与阀体的连接螺栓,取下气室壳体。v4 记录压力调节扳手和调节螺母的位置,松开压力调节扳手和调节螺母。v5 取出气侧承压波纹管和密封式波纹管进行检查,可用没有浸泡或打压试验波纹管是否泄漏;波纹管应无变形、无泄漏。v6 拆卸阀杆与弹簧架的连接螺栓,检查弹簧,测量弹簧自由长度。 v7 拆卸差压调节阀下部进油阀与差压调节阀阀壳的连接螺栓,取下下部进油阀。v8 拆卸下部进油阀的底盖,取出阀杆检查。v9 检查下部进油阀阀体内部和阀座密封面。v10 将各部件清理干净后按拆卸反顺序复装。 质量标准:v1弹簧无变形、断裂、锈蚀;v2 阀杆无磨损、弯曲,密封面完好、无裂纹、锈蚀,密封线连续、无间断。v3 阀体无裂纹,内部无锈蚀,阀座密封面完好、无裂纹、锈蚀,密封线连续、无间断。 结束,谢谢!
