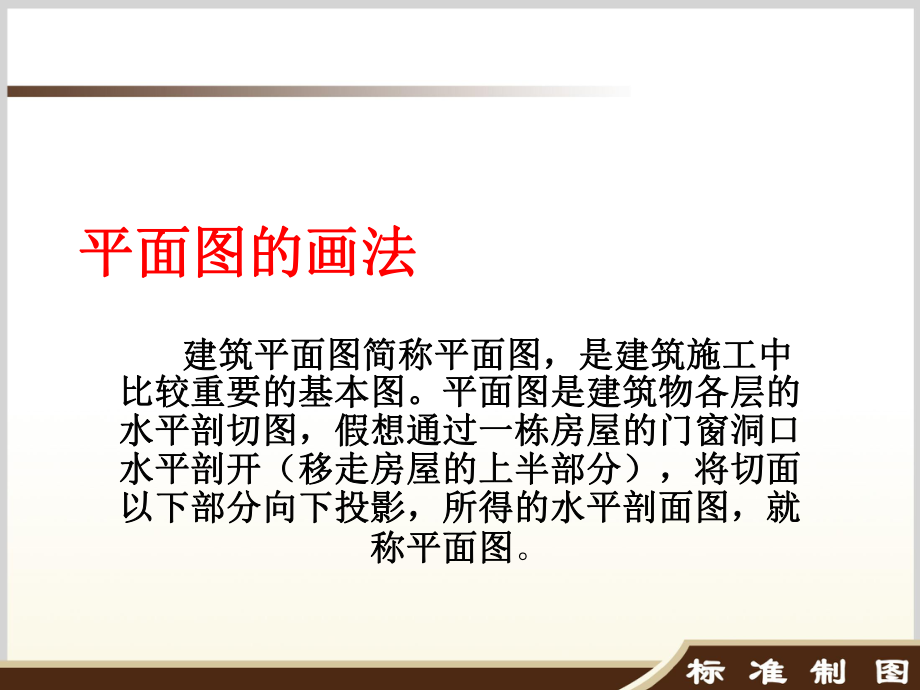

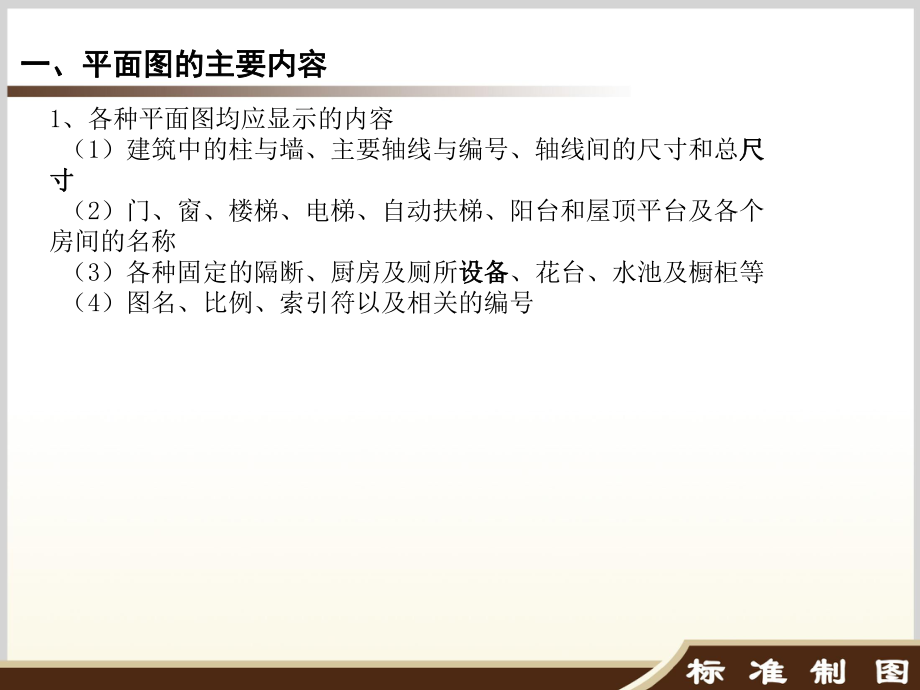

1、平面图的画法平面图的画法 建筑平面图简称平面图,是建筑施工中建筑平面图简称平面图,是建筑施工中比较重要的基本图。平面图是建筑物各层的比较重要的基本图。平面图是建筑物各层的水平剖切图,假想通过一栋房屋的门窗洞口水平剖切图,假想通过一栋房屋的门窗洞口水平剖开(移走房屋的上半部分),将切面水平剖开(移走房屋的上半部分),将切面以下部分向下投影,所得的水平剖面图,就以下部分向下投影,所得的水平剖面图,就称平面图称平面图。 1、各种平面图均应显示的内容 (1)建筑中的柱与墙、主要轴线与编号、轴线间的尺寸和总尺尺 寸寸 (2)门、窗、楼梯、电梯、自动扶梯、阳台和屋顶平台及各个 房间的名称 (3)各种固定的

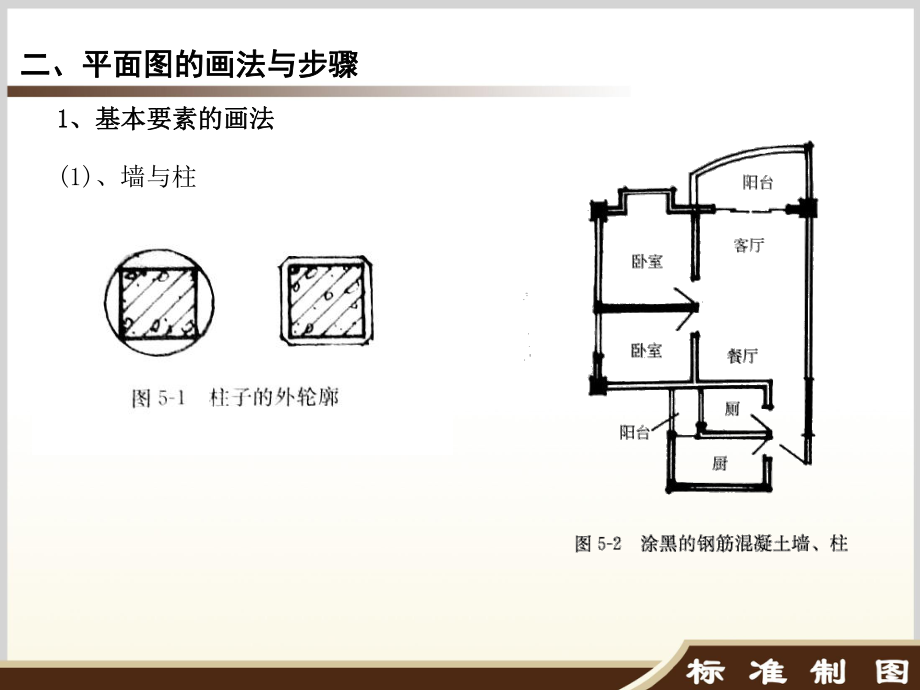

2、隔断、厨房及厕所设备设备、花台、水池及橱柜等 (4)图名、比例、索引符以及相关的编号 一、平面图的主要内容一、平面图的主要内容1 1、基本要素的画法、基本要素的画法二、平面图的画法与步骤二、平面图的画法与步骤(1)、墙与柱(2)、门与窗门门窗窗(3)、家具与陈设(4)、地面a、示意性2、平面图的绘制步骤建筑平、剖、立面图的绘图步骤,都是先画定位轴线,然后画出建筑构配件的形状和大小,再画出各个建筑细部,画上尺寸线、标高符号、详图索引符号等,最后注写尺寸、标高数字和有关说明。定位轴线定位轴线 定位轴线用细点划线表示。轴线编号圆圈用细实线,直径定位轴线用细点划线表示。轴线编号圆圈用细实线,直径为为8

3、mm8mm,详图为,详图为10mm10mm。水平方向编号采用阿拉伯数字,从左向右编写。水平方向编号采用阿拉伯数字,从左向右编写。垂直方向编号用大写拉丁字母自下而上编写。垂直方向编号用大写拉丁字母自下而上编写。字母中的字母中的I I、O O及及Z Z三个字母不得作轴线编号,三个字母不得作轴线编号,以免与数字以免与数字1 1、0 0及及2 2混淆混淆二、画墙身、定门窗位置、 画门窗洞等一、画定位轴线四、画尺寸线、标高符号详图索引符号等,最后注写尺寸、标高数字和有关说明等三、画门窗,楼梯等细部1、制图时画线的要求(1)、同一图纸中,图样比例尺相同,同一类线型粗细应该相同。(2)、图线不得与文字、数字或其它符号相重叠。(3)、实线要画的均匀、光滑,起始点与结尾点不可过粗或过细。(4)、虚线的线段应长短一致。(5)、点划线是由长划和圆点组成的,首尾两端应为长划线段。(6)、图线相交处要严实无缝。在手绘图中,垂直相交的直线可以稍稍 出头,但不可过多。2、比例与图名3、指北针图标4、标高5、标注
