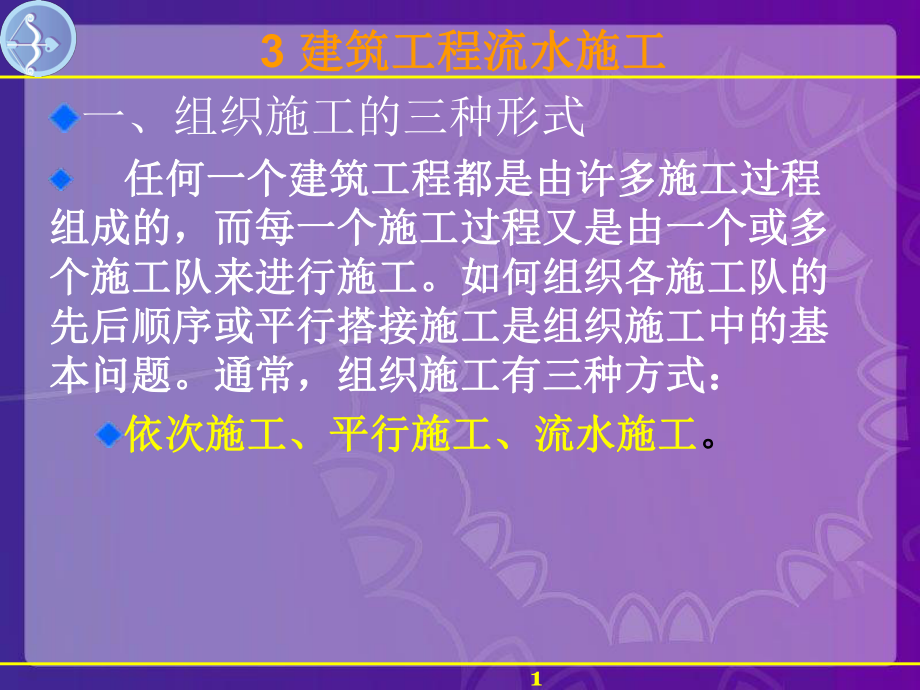

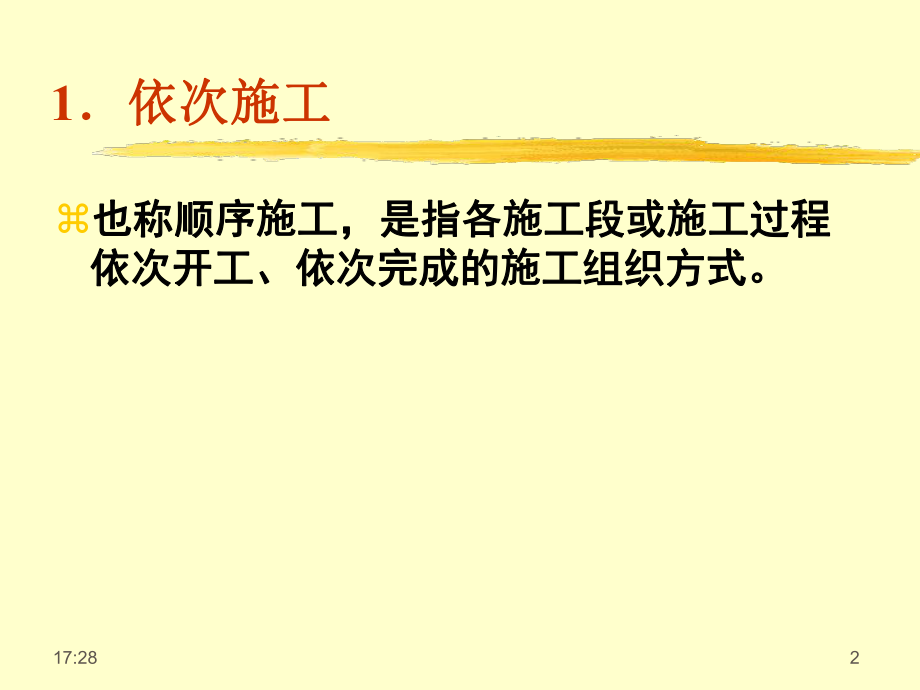

1、13 建筑工程建筑工程流水施工流水施工一、组织施工的三种形式 任何一个建筑工程都是由许多施工过程任何一个建筑工程都是由许多施工过程组成的，而每一个施工过程又是由一个或多组成的，而每一个施工过程又是由一个或多个施工队来进行施工。如何组织各施工队的个施工队来进行施工。如何组织各施工队的先后顺序或平行搭接施工是组织施工中的基先后顺序或平行搭接施工是组织施工中的基本问题。通常，组织施工有三种方式：本问题。通常，组织施工有三种方式：依次施工、平行施工、流水施工依次施工、平行施工、流水施工。17:2821依次施工依次施工z也称顺序施工，是指各施工段或施工过程也称顺序施工，是指各施工段或施工过程依次开工、依

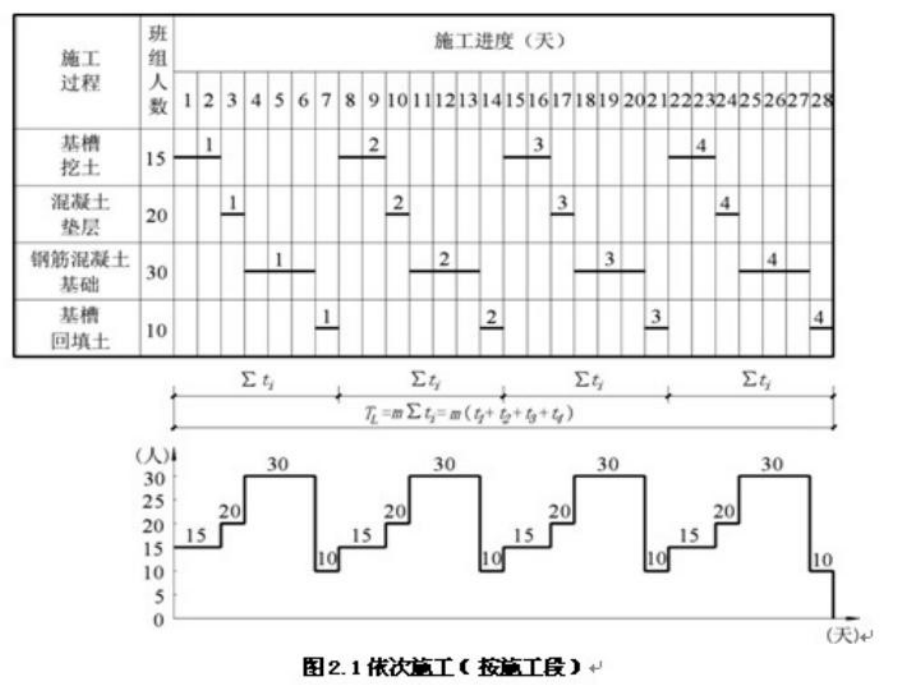

2、次完成的施工组织方式。依次开工、依次完成的施工组织方式。17:283建建 筑筑 施施 工工 组组 织织单元二单元二 施工组织原理施工组织原理17:28417:285z依次施工方式特点：z(1)没有充分地利用工作面进行施工，工期长；z(2)如果按专业成立工作队，则各专业队不能连续作业，有时间间歇，劳动力及施工机具等资源无法均衡使用；z(3)如果由一个工作队完成全部施工任务，则不能实现专业化施工，不利于提高劳动生产率和工程质量；z(4)单位时间内投入的劳动力、施工机具、材料等资源量较少，有利于资源供应的组织；z(5)施工现场的组织、管理比较简单。17:286z适用于适用于:z 场地小、资源供应不足
3、、工期不紧、规模小的工程。17:2872平行施工平行施工z平行施工是指全部工程任务的各施工段同平行施工是指全部工程任务的各施工段同时开工、同时完成的施工组织方式。时开工、同时完成的施工组织方式。17:28817:289z特点：特点：z平行施工方式具有以下特点：z(1)充分地利用工作面进行施工，工期短；z(2)如果每一个施工对象均按专业成立工作队，则各专业队不能连续作业，劳动力及施工机具等资源无法均衡使用；z(3)如果由一个工作队完成一个施工对象的全部施工任务，则不能实现专业化施工，不利于提高劳动生产率和工程质量；z(4)单位时间内投入的劳动力、施工机具、材料等资源量成倍地增加，不利于资源供应的
4、组织；z(5)施工现场的组织、管理比较复杂。17:2810z适用于适用于：工期极紧时的人海战术。17:28113流水施工流水施工 流水施工是指所有的施工过程按一定的时流水施工是指所有的施工过程按一定的时间间隔依次投入施工，各个施工过程陆续间间隔依次投入施工，各个施工过程陆续开工、陆续完工，使同一施工过程的施工开工、陆续完工，使同一施工过程的施工班组保持连续、均衡施工，不同施工过程班组保持连续、均衡施工，不同施工过程尽可能平行搭接施工的组织方式。尽可能平行搭接施工的组织方式。17:281217:2813z特点：z(1)尽可能地利用工作面进行施工，工期比较短；z(2)各工作队实现了专业化施工，有利
5、于提高技术水平和劳动生产率，有利于提高工程质量；z(3)专业工作队能够连续施工，同时使相邻专业队的开工时间能够最大限度地搭接；z(4)单位时间内投入的劳动力、施工机具、材料等资源量较为均衡，有利于资源供应的组织；z(5)为施工现场的文明施工和科学管理创造了有利条件。17:2814比较三种方式 流水施工兼顾了依次施工和平行施工的优点，克服了二者的流水施工兼顾了依次施工和平行施工的优点，克服了二者的缺点。用流水施工的方法组织施工生产时，工期较依次施工缺点。用流水施工的方法组织施工生产时，工期较依次施工短，投入的劳动力和各种资源较平行施工均匀，且施工班组短，投入的劳动力和各种资源较平行施工均匀，且施
6、工班组能连续生产。因此，采用流水施工方式组织施工可以带来较能连续生产。因此，采用流水施工方式组织施工可以带来较好的技术经济效益好的技术经济效益,主要表现在以下几点：主要表现在以下几点： (1) 施工的连续性、均衡性，使劳动力和各种资源供应处于施工的连续性、均衡性，使劳动力和各种资源供应处于相对平稳状态，充分发挥施工管理水平，降低工程成本。相对平稳状态，充分发挥施工管理水平，降低工程成本。 (2) 按专业工种建立劳动组织，实现生产专业化，有利于劳按专业工种建立劳动组织，实现生产专业化，有利于劳动生产率的不断提高。动生产率的不断提高。 (3) 科学地安排施工进度，使各施工过程在保证连续施工的科学地
7、安排施工进度，使各施工过程在保证连续施工的条件下，最大限度地实现搭接施工，从而减少了因组织不善条件下，最大限度地实现搭接施工，从而减少了因组织不善而造成的停工、窝工损失，合理地利用了施工的时间和空间，而造成的停工、窝工损失，合理地利用了施工的时间和空间，有效地缩短了施工工期。有效地缩短了施工工期。 组织流水施工的优点z1、施工施工质量质量及劳动及劳动生产率高生产率高z2、降低工程成本降低工程成本z3、缩短工期缩短工期z4、施工机械和劳动力得到、施工机械和劳动力得到合理合理、充分充分地地利用利用。z5、综合效益好综合效益好组织流水施工的步骤z1、将建筑物划分为若干个劳动量大致相等的流水段；z2、
8、将整个工程按施工阶段划分划分成若干个施工过施工过程程，并组织相应的施工队组；z3、确定确定各施工队组在各段上的工作延续时间延续时间；z4、组织每个队组每个队组按一定的施工顺序，依次连续地在各段上完成自己的工作；z5、组织各工作队组各工作队组同时在不同的空间进行平行作业。流水施工指示图表形式流水施工指示图表形式17:2818z横道图也称甘特图，用横道图表示的建设工程进度计划，一般包括两个基本部分，即左侧的工作名称及工作的持续时间等基本数据部分和右侧的横道线部分。z横道图能够明确地表示出表示出各项工作的划分、工作的开始时间和完成时间、工作的持续时间、工作之间的相互搭接关系，以及整个工程项目的开工时
9、间、完工时间和总工期。z优点：形象、直观，且易于编制和理解。17:2819z垂直图表示法的优点是：z施工过程及其先后顺序表达清楚，时间和空间状况形象直观，斜向进度线的斜率可以直观地表示出各施工过程的进展速度，但编制实际工程进度计划不如横道图方便。17:2820二、流水施工的主要参数二、流水施工的主要参数z工艺参数施工过程数 n 流水强度 Vz空间参数施工段数 m 工作面 az时间参数流水节拍 t 流水步距 K 流水工期 T17:2821一、工艺参数一、工艺参数z工艺参数主要是指在组织流水施工时，用以表达流水施工在施工工艺方面进展状态的参数，通常包括施工过程和流水强度两个参数。17:2822 1
10、、施工过程数、施工过程数 n 是指参与一组流水的施工过程数目，以符号n表示。 施工过程划分的数目、粗细程度应根据下列因素确定：(1) 施工进度计划的性质和作用施工进度计划的性质和作用(2) 施工方案及工程结构施工方案及工程结构(3) 劳动组织及劳动量大小劳动组织及劳动量大小17:28232、流水强度流水强度z流水强度是指流水施工的某施工过程流水强度是指流水施工的某施工过程(专业专业工作队工作队)在单位时间内所完成的工程量，也在单位时间内所完成的工程量，也称为流水能力或生产能力。称为流水能力或生产能力。例如，浇筑混凝土施工过程的流水强度是指每工作班浇筑的混凝土立方数。17:2824（1） 机械施
11、工过程的流水强度机械施工过程的流水强度 式中式中 Vi某施工过程某施工过程i的机械操作流水强度；的机械操作流水强度； Ri投入施工过程投入施工过程i的某种施工机械台数；的某种施工机械台数； Si投入施工过程投入施工过程i的某种施工机械产量定额；的某种施工机械产量定额； x投入施工过程投入施工过程i的施工机械种类数。的施工机械种类数。17:2825 （2） 手工操作过程的流水强度手工操作过程的流水强度 式中式中 Vi某施工过程某施工过程i的人工操作流水强度；的人工操作流水强度； Ri投入施工过程投入施工过程i的施工班组人数；的施工班组人数； Si投入施工过程投入施工过程i的施工班组平均产量定额。
12、的施工班组平均产量定额。17:2826二二 空间参数空间参数z空间参数是指在组织流水施工时，用以表达流水施工在空间布置上开展状态的参数。z1工作面工作面z工作面是指供某专业工种的工人或某种施工工作面是指供某专业工种的工人或某种施工机械进行施工的活动空间。机械进行施工的活动空间。工作面的大小，表明能安排施工人数或机械台数的多少。 工作面的确定是根据相应工种单位时间内的工作面的确定是根据相应工种单位时间内的定量定额、建筑安装工程操作规程和安全规定量定额、建筑安装工程操作规程和安全规程等要求确定的。程等要求确定的。17:2827工作项目工作项目每个技工的工作面每个技工的工作面说明说明砖基础砖基础砌砖
13、墙砌砖墙毛石墙基毛石墙基毛石墙毛石墙混凝土柱、墙基础混凝土柱、墙基础混凝土设备基础混凝土设备基础现浇钢筋混凝土柱现浇钢筋混凝土柱现浇钢筋混凝土梁现浇钢筋混凝土梁现浇钢筋混凝土墙现浇钢筋混凝土墙现浇钢筋混凝土楼板现浇钢筋混凝土楼板预制钢筋混凝土柱预制钢筋混凝土柱预制钢筋混凝土梁预制钢筋混凝土梁预制钢筋混凝土屋架预制钢筋混凝土屋架7.6m/人人8.5 m/人人3.0 m/人人3.3 m/人人8.0m3/人人7.0m3/人人2.45 m3/人人3.20 m3/人人5.0 m3/人人5.3 m3/人人3.6 m3/人人3.6 m3/人人2.7 m3/人人以以1.5砖计砖计,2砖乘砖乘0.8,3砖乘砖乘
14、0.55以以1砖计砖计,1.5砖乘砖乘0.71,2砖乘砖乘0.57以以60cm计计以以40cm计计机拌、机捣机拌、机捣机拌、机捣机拌、机捣机拌、机捣机拌、机捣机拌、机捣机拌、机捣机拌、机捣机拌、机捣机拌、机捣机拌、机捣机拌、机捣机拌、机捣机拌、机捣机拌、机捣机拌、机捣机拌、机捣机拌、机捣机拌、机捣主要工种工作面参数参考数据表主要工种工作面参数参考数据表17:2828z2施工段施工段 mz将施工对象在平面或空间上划分成若干个将施工对象在平面或空间上划分成若干个劳动量大致相等的施工段落，称为施工段劳动量大致相等的施工段落，称为施工段或流水段。或流水段。施工段的数目一般用m表示，它是流水施工的主要参
15、数之一。17:2829z(1)划分施工段的目的划分施工段的目的z划分施工段的目的就是为了组织流水施工组织流水施工。将工程体划分成若干个施工段，为组织流水施工提供足够的空间。z在组织流水施工时，专业工作队完成一个施工段上的任务后，遵循施工组织顺序又到另一个施工段上作业，产生连续流动施工的效果。z组织流水施工时，可以划分足够数量的施划分足够数量的施工段，充分利用工作面，避免窝工，尽可工段，充分利用工作面，避免窝工，尽可能缩短工期。能缩短工期。17:2830z(2)划分施工段的原则划分施工段的原则z A.各施工段的劳动量要大致相等，相各施工段的劳动量要大致相等，相差幅度不宜超过差幅度不宜超过15%；
