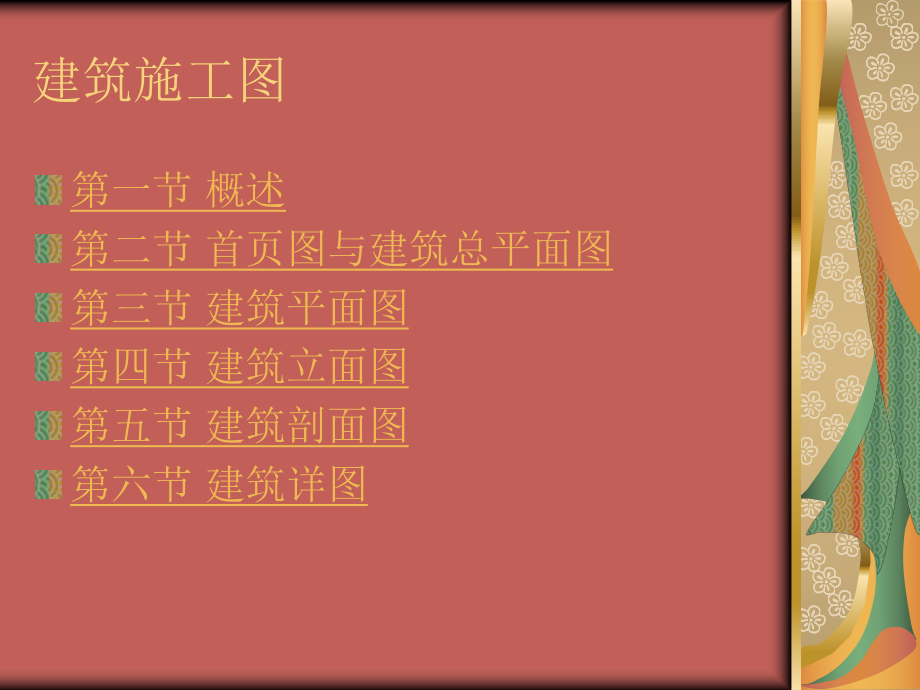

1、建筑施工图第一节 概述第二节 首页图与建筑总平面图第三节 建筑平面图第四节 建筑立面图第五节 建筑剖面图第六节 建筑详图第一节 概述一、设计步骤1.初步设计阶段：方案设计方案图（建筑师）2.技术设计阶段：扩初设计（建筑、结构、设备）3.施工图设计阶段：绘制施工图（建筑、结构、设备）二、房屋施工图1.作用：指导施工2.一套房屋施工图的内容（1）首页图：图纸目录、设计总说明（2）建筑施工图（建施）（3）结构施工图（结施）（4）设备施工图（设施）三、建筑施工图1.内容：施工总说明 门窗表 总平面图 建筑平面图 建筑立面图 建筑剖面图 建筑详图2.作用：施工放线 砌基础 墙身 铺楼板 楼梯 屋顶 安装

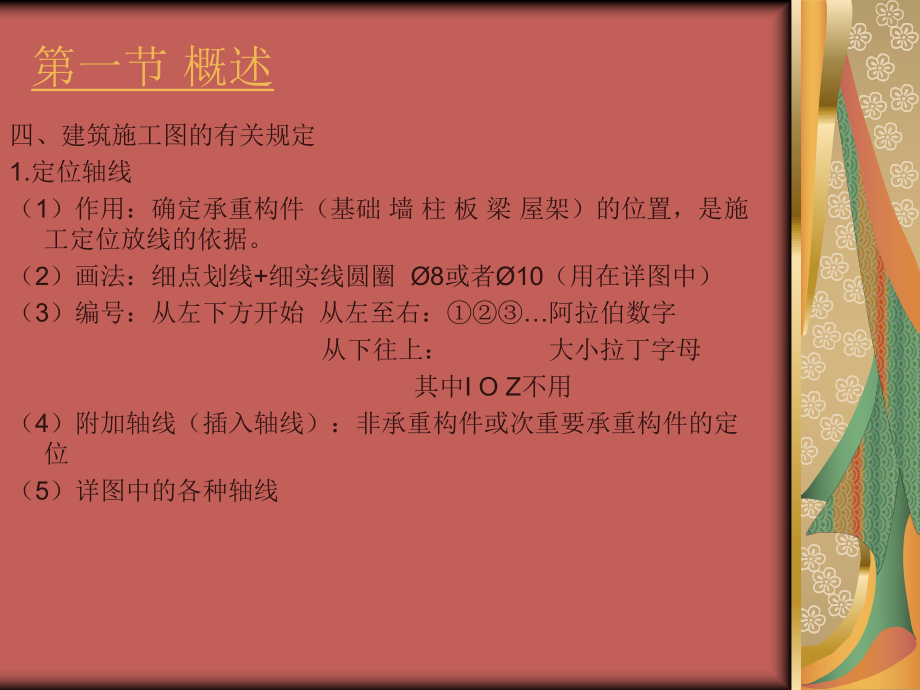

2、门窗 室内外装饰 编制预算 施工组织设计 的依据第一节 概述四、建筑施工图的有关规定1.定位轴线（1）作用：确定承重构件（基础 墙 柱 板 梁 屋架）的位置，是施工定位放线的依据。（2）画法：细点划线+细实线圆圈 8或者10（用在详图中）（3）编号：从左下方开始 从左至右：阿拉伯数字 从下往上： 大小拉丁字母 其中I O Z不用（4）附加轴线（插入轴线）：非承重构件或次重要承重构件的定位（5）详图中的各种轴线第一节 概述四、建筑施工图的有关规定2.索引符号与详图符号（1）索引符号：图样中的某一局部或构件，如需要见详图，应以索引符号索引 画法：细实线10 索引剖切详图（2）详图符号：详图画完成后
3、，应在详图边上或下边画上详图符号，以便与索引符号联系起来，方便查阅。 画法：粗实线14 第一节 概述四、建筑施工图的有关规定3.图例表明材料：P25表明总平面图中内容：P60表明平面图：P634.尺寸与标高(1)标高的形式(2)分类按基准面的选定 绝对标高：青岛附近黄海的平均海平面（零点） 相对标高：根据工程需要自行选定 （一般选底层主要地坪为重点）按标高所注的部位 建筑标高：标注在建筑物装饰面层处的标高 结构标高：标注在建筑物结构部位的标高第一节 概述四、建筑施工图的有关规定5.指北针：细实线10 尾部宽为3mm 表明房屋的朝向6.风向频率玫瑰图：细线 指北 风向频率 16个方位实线全年的风
4、向频率虚线夏季6.7.8三个月的风向频率只用于总平面图7.引出线8.对称符号 平行线的长度为610mm 平行线的间距为23mm9.连接符号第二节 首页图与建筑总平面图一、首页图1.图纸目录 门窗表2.施工总说明：说明在图中未能详细注写的用料与做法(材料表)二、建筑总平面图1.总平面图：表明新建房屋所在基地有关范围内的总体布置2.图示内容及识图要点(1)比例 图例 文字说明 风玫瑰图或指北针(2)新建建筑物 原有建筑物 拆除建筑物 计划用地(3)各种建筑物的层数(4)新建建筑物的外轮廓尺寸级室内地评标高、室外地评标高（室内外高差）(5)定位：a坐标定位 b根据已有建筑或道路中心线定位(6)地形中
5、的等高线：地形起伏较大的地区，用细实线画出等高线，表明坡度及水排方向(7)周围的道路、绿化等第三节 建筑平面图一、建筑平面图：水平剖切面在窗台上方切开整幢房屋，移去上半部分，向下作投影二、主要标识内容：平面形状，水平方向各部位的布置和组合关系，门窗位置、墙、柱的布置三、一幢房屋有几个平面图（n+1）：底层 二层 三层顶层 屋顶平面图四、标准层平面图：上下各层的房间数量、大小和布置都一样时，相同的楼层可用一张平面图。建筑平面图（平面图）的形成：第三节 建筑平面图四、底层平面图1.图示内容内部：平面形状 布置 分隔 组合 门窗位置外部：台阶 花坛 明沟 散水 雨水管轴线 尺寸 标高2.有关规定(1
6、)定位轴线：从左下方开始(2)图线粗实线：剖切到的墙、柱截面轮廓线中粗线：为剖切到的可见轮廓线（窗台 台阶 明沟 梯段）细实线：尺寸线 标高符号 定位轴线（细点划线）注意：1：100中 粉刷层不画 1：50或更大比例 粉刷层用细实线表示(3)图例：P63门的图例：中粗线窗的图例：细实线材料的图例第三节 建筑平面图四、底层平面图2.有关规定(4)尺寸标注外部尺寸：三道 最内侧：门窗洞的宽度 洞间墙的长度尺寸 第二道：轴线间尺寸（开间、进深） 最外侧：外包总尺寸（总长、总宽）内部尺寸：局部尺寸 内墙门窗洞 墙段等尺寸标高：建筑标高 室内地坪 室外地面标高 （单位：米）(5)索引符号(6)剖切符号：
7、一定标注在底层平面图上第三节 建筑平面图五、楼层平面图1.基本上与底层平面图相同2.二层应画出雨篷3.楼梯画法不一样六、屋顶平面图1.内容：屋顶形状 屋顶水箱 排水方向及坡度 天沟或檐沟 女儿墙 屋脊（分水线） 雨水管的位置 避雷针的位置2.轴线：定轮廓的轴线3.尺寸：屋顶上水箱 上人孔的定位及具体尺寸七、局部平面图 平面图是1：100，而某些部分内容较多，地方较小，表达不清，拿出来局部画，此时比例较大（1：50、1：20）第四节 建筑立面图一、建筑立面图：平行于建筑物各方向外表立面的正投影图。 主要表示：建筑物的体型和外貌，外墙面装饰，门窗位置及形式的图样，遮阳板、窗台、阳台、雨篷、雨水管、
8、勒脚、台阶、檐口、屋顶水箱的位置及标高和必要尺寸。二、名称1.主次：正立面图、背立面图、左侧立面图、右侧立面图2.方向：南立面图、北立面图、东立面图、西立面图3.轴线：立面图建筑立面图的形成第四节 建筑立面图三、主要内容1.图名、比例2.定位轴线：看两端，定投影方向3.图线特粗线：地坪线粗实线：最外轮廓线中粗实线：门窗洞口、窗台、檐口、柱、阳台、雨篷、台阶、花台和勒脚线细实线：门窗扇及分隔线、花饰、雨水管、墙面分隔线（引条线）、引出线和标高4.图例门窗图例：开启方向实线外开 虚线内开5.尺寸标注位置：室内外地坪 进口平台地面 门窗洞口的上下口标高：女儿墙压顶面 挑檐掩口顶面 水箱顶面 栏杆顶面
9、 雨篷阳台底面注意(1)门窗洞口标高 不包括粉刷 (2)标注在构件顶面的标高建筑标高（包括面层） (3)标注在构件底面的标高结构标高（雨篷阳台底面）6.其他 （1）局部尺寸 （2）索引符号第五节 建筑剖面图一、建筑剖面图1.垂直剖面图 全剖 剖切符号：标注在底层平面图中 阶梯剖2.表示内容：建筑物内部的楼层分层，垂直方向的高度 垂直空间的利用 结构形式 构造方式3.剖切位置：选择在内部结构和构造比较复杂或有变化，以及有代表性的部位，并应通过门窗洞口的位置。4.剖切数量：看建筑物的复杂程度和实际情况而定二、主要内容1.图名、比例（1）图名：看底层平面图，查找剖切位置，投影方向（2）比例：与平面图
10、一致2.定位轴线及尺寸外墙的定位轴线及尺寸第五节 建筑剖面图二、主要内容3.图线(1)特粗实线：室外地平线(2)粗实线：剖切到的墙体、楼层面、屋顶层（包括结构、面层或粉刷）(3)中粗实线：可见轮廓线 门窗洞口、楼梯梯段及栏杆扶手、可见的女儿墙(4)细实线：门窗分格线，水斗及雨水管，外墙分格线4.图利：门窗图例（平面图、立面图） 砖墙、钢砼：与平面图相同5.尺寸标注竖直方向剖切部位的尺寸外墙 最外侧：房屋的总高度 中间：层高尺寸 最内侧：门窗洞口及窗下墙高度尺寸内墙 局部尺寸标高 建筑标高：面层上 结构标高：构件底面 例：梁底 门窗洞的上顶面下底面均为结构标高6.索引符号第六节 建筑详图一、建筑
11、详图建筑细部的施工图，是建筑平、立、剖的补充图。二、外墙剖面节点详图1.勒脚 明沟 防潮层详图2.窗台3.窗顶4.檐口三、门窗详图1.立面图(1)线型 粗实线：轮廓 细实线：其余线条(2)开启方向 实线：外开 两斜线的交点装铰链的一侧 虚线：内开(3)尺寸 最外：洞口尺寸 中间：窗框外包尺寸 最内：窗扇尺寸(4)剖切索引符号 剖切位置 剖切方向第六节 建筑详图三、门窗详图2.详图（剖切）粗实线：剖切到的细实线：未剖切到的 玻璃 粉刷四、楼梯详图1.平面图(1)线条 粗实线：剖切到的墙、柱 中粗实线：梯段(2)折断线梯段被剖切到的地方(3)箭头：上、下多少级 上24 上下都是站在标准层面上(4)
12、栏杆：细实线(5)标高：平台的标高(6)尺寸、轴线 开间：开间轴线尺寸 梯段宽度 梯井宽度 墙厚 进深：进深轴线尺寸 梯段长 平台宽 墙厚(7)剖切符号：底层平面图中2.剖面图(1)线条：同平面图 (2)标高(3)尺寸 进深方向及轴线 (4)节点索引符号：踏步 扶手 栏杆 高度方向 层高 梯段高栏杆隔断墙体名 称图例说明1.包括板条抹灰、木制、石膏板、金属材料等隔断序号楼梯用细实线表示应加注文字或填充图例表示墙体材料,在项目设计图纸说明中列表给予说明43212.适用于道顶与不到顶隔断1.上图为顶层楼梯平面,中图为中间层楼梯平面,下图为底层楼梯平面应按实际情况绘制2.楼梯及栏杆扶手的形式和梯段踏
13、步数名 称图例说明序号续表坡道5上图为长坡道,下图为门口坡道或楼面相接处平面高差6适用于高差小于己于100的两个地面接处墙身线应断开2.烟道与墙体为同一材料,其相1.阴影部分可以涂色代替通风道13烟道122.宜以涂色区别墙体和留洞位置检查孔111.以洞中心或洞边定位检查孔10检查孔9阴影部分可以涂色代替8检查孔左图为可见检查孔,右图为不可见检查孔检查孔7名 称图例说序号续表明6.立面形式应按实际情况绘制表示中可不表示,在详图及室内设计图上应5.立面图上开启线在一般的设计图开启弧线宜绘出4.平面图上门线应90或45开启,内开为安装合叶一侧,实线为外开,虚线为侧一3.立面图上开启方向线交角的1.门
14、的名称代号用M2.图例中剖面图左为外、右为内,平面图下为外、上为内h为门洞高度双扇双面18弹簧门弹簧门单扇双面17单扇门(包括平开或单面弹簧)15双扇门(包括弹簧)平开或单面16明说例图名 称序号空门洞14续表推拉门墙外单扇推拉门平开或单面弹簧)双扇内外开双层门(包括单扇内外开弹簧)平开或单面双层门(包括6.立面形式应按实际情况绘制表示中可不表示,在详图及室内设计图上应5.立面图上开启线在一般的设计图开启弧线宜绘出4.平面图上门线应90或45开启,一为安装合叶一侧,实线为外开,虚线为内开侧3.立面图上开启方向线交角的2322对开折叠门2.图例中剖面图左为外、右为内,1.门的名称代号用M21平面
15、图下为外、上为内20明说例图名 称序号19续表同单扇门说明中的1、2、6续表24序号称名图例说明252628推拉门墙外双扇墙中单扇推拉门墙中双扇推拉门同单扇门说明中的1、2、6自动门27竖向卷帘门同单扇门说明中的1、2、6同单扇门说明中的1、2、6上开窗单层外开用单粗实线表示5.窗的立面形式应按实际情况绘制不需表示在设计图中开关方式,一4.平面图和剖面图上的虚线仅说明平面图下为外、上为内3.图例中剖面图左为外、右为内,可不表示设计图中一 侧为安装合叶一侧,一般向线交角的方向,2.立面图中的斜线表示窗的开启1.窗的名称代号用C表示开启方内开;实线为外开,虚线为6.小比例绘图时平、剖面的窗线可立转
