《建筑施工控制测量.ppt》由会员分享,可在线阅读,更多相关《建筑施工控制测量.ppt(11页珍藏版)》请在第壹文秘上搜索。

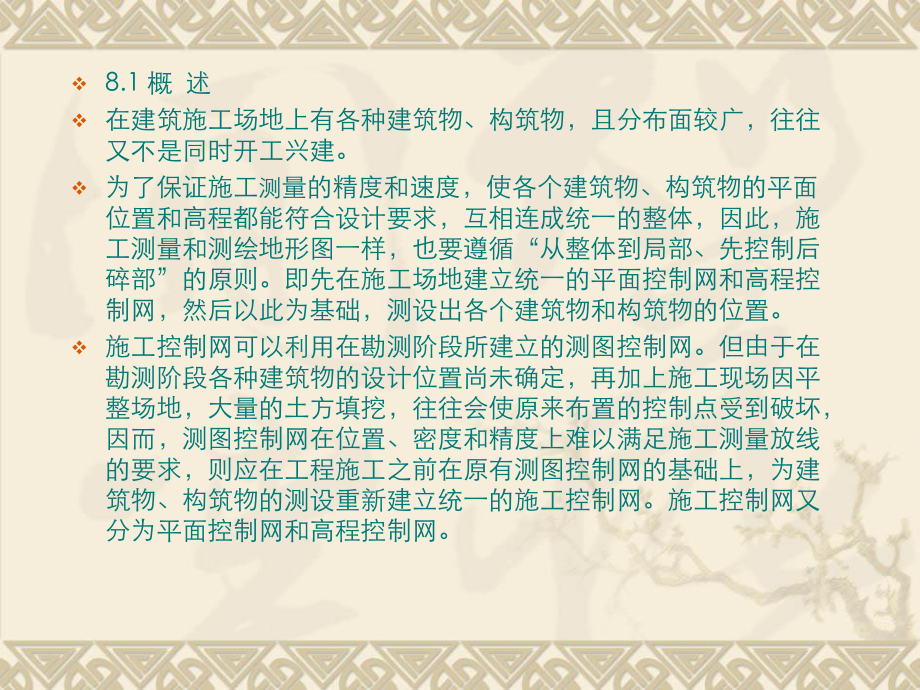

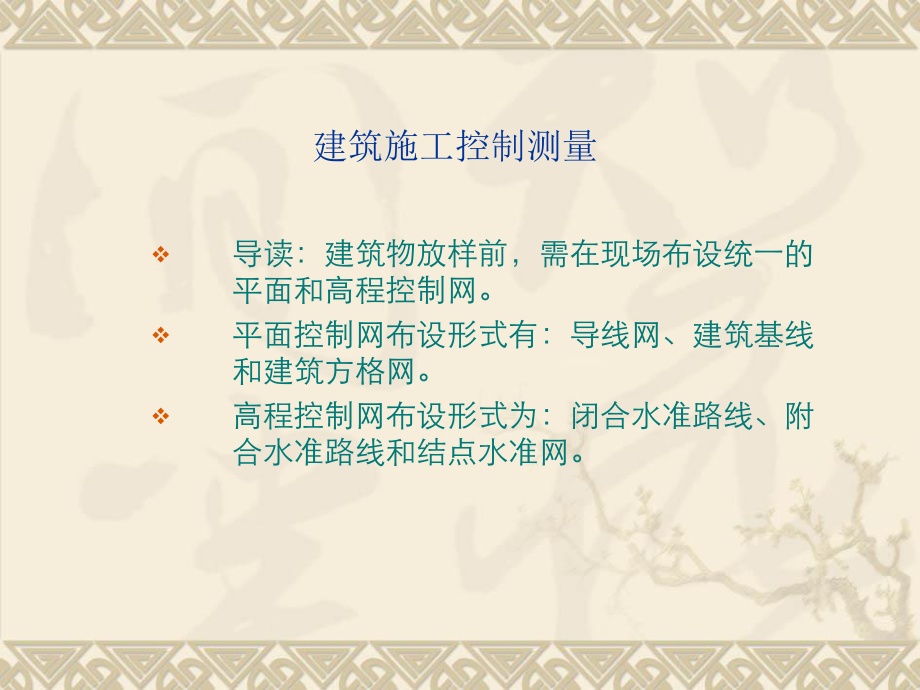

1、建筑施工控制测量v导读:建筑物放样前,需在现场布设统一的平面和高程控制网。v平面控制网布设形式有:导线网、建筑基线和建筑方格网。v高程控制网布设形式为:闭合水准路线、附合水准路线和结点水准网。v8.1 概 述v在建筑施工场地上有各种建筑物、构筑物,且分布面较广,往往又不是同时开工兴建。v为了保证施工测量的精度和速度,使各个建筑物、构筑物的平面位置和高程都能符合设计要求,互相连成统一的整体,因此,施工测量和测绘地形图一样,也要遵循“从整体到局部、先控制后碎部”的原则。即先在施工场地建立统一的平面控制网和高程控制网,然后以此为基础,测设出各个建筑物和构筑物的位置。v施工控制网可以利用在勘测阶段所建

2、立的测图控制网。但由于在勘测阶段各种建筑物的设计位置尚未确定,再加上施工现场因平整场地,大量的土方填挖,往往会使原来布置的控制点受到破坏,因而,测图控制网在位置、密度和精度上难以满足施工测量放线的要求,则应在工程施工之前在原有测图控制网的基础上,为建筑物、构筑物的测设重新建立统一的施工控制网。施工控制网又分为平面控制网和高程控制网。v平面控制网的布设形式,应根据建筑总平面图、建筑场地的大小和地形、施工方案等因素来确定。v对于地形起伏较大的山区或丘陵地区,常用三角网或三边网;v对于地形平坦而通视较困难的地区或建筑物布置不很规则时,可采用导线网;v对于地势平坦的、建筑物众多且布置比较规则和密集的工

3、业场地或住宅小区,一般采用建筑方格网;v对于地面平坦的小型施工场地,常布置一条或几条建筑基线,组成简单的图形。v平面控制网,应根据等级控制点进行定位、定向和起算,其等级和精度应符合下列规定:v 建筑场地面积大于或重要工业区,宜建立相当于一级导线精度的平面控制网;v 建筑场地小于或一般性建筑区,可根据需要建立相当于二、三级导线精度的平面控制网;v 当原有控制网作为场区控制网时,应进行复测检查。v高程控制网应布设成闭合水准路线、附合水准路线或结点水准网形。高程测量的精度,一般不宜低于三等水准测量的精度要求。 82 建筑基线v821 建筑基线的布设方法v在面积不大、地势较平坦的建筑场地上,根据建筑物

4、的分布、场地地形等因素,布设一条或几条轴线,以作为施工控制测量的基准线,简称建筑基线。v建筑基线的布设形式有三点“一”字形、三点“”字形,四点“”字形及五点“十”字形等形式。v布设时要求做到:建筑基线应平行或垂直于主要建筑物的轴线,以便用直角坐标法进行测设;建筑基线相邻点间应互相通视,且点位不受施工影响;为了能长期保存,各点位要埋设永久性的混凝土桩;基线点应不少于三个,以便检测建筑基线点有无变动。v822 建筑基线的测设方法v根据建筑红线测设v在城市建设区,建筑用地的边界线(建筑红线)是由城市规划部门选定并由测绘部门现场测设的,可作为建筑基线放样的依据。v一般情况下,建筑基线与建筑红线平行或垂

5、直,故可根据建筑红线用平行线推移法测设建筑基线。v如图,AB、AC是建筑红线,从A点沿AB方向量取d2定点,沿AC方向量取d1定点。v通过B、C作红线的垂线,并沿垂线量取d1、d2点得、点,则、两点连线与、两点连线相交于点。、点即为建筑基线点。v安置经纬仪于点,精确观测,其角值与90之差应不超过10,若误差超限,应检查推平行线时的测设数据,并对点位作相应调整。v如果建筑红线完全符合作为建筑基线的条件时,也可将其作为建筑基线使用。v2根据建筑控制点测设v对于新建筑区,在建筑场地上没有建筑红线作为依据时,可根据建筑基线点的设计坐标和附近已有控制点的关系,按前所述测设方法算出放样数据,然后放样。v如

6、图所示,、为设计选定的建筑基线点,A、B为其附近的已知控制点。首先根据已知控制点和待测设基线点的坐标关系反算出测设数据,然后用极坐标法测设、点。v由于存在测量误差,测设的基线点往往不在同一直线上,因而,精确地检测出。若此角值与180之差超过限差10,则应对点位进行调整。调整值按下列公式计算: 1)290(baab除了调整角度以外,还应调整、点之间的距离。先用钢尺检查、点与、点间的距离,若丈量长度与设计长度之差的相对误差大于,则以点为准,按设计长度调整、两点。以上调整应反复进行,直到误差在允许范围之内为止。3 建筑方格网v在建筑物比较密集或大型、高层建筑的施工场地上,由正方形或矩形格网组成的施工

7、控制网,称为建筑方格网。它是建筑场地常用的平面控制布网形式之一。v如图所示,建筑方格网是根据设计总平面图中建筑物、构筑物、道路和各种管线的位置,结合现场的地形情况来合理布设。v建筑方格网的布设,除与建筑基线基本相同外,还必须要求做到:1.方格网的主轴线应尽量选在建筑场地的中央,并与总平面图上所设计的主要建筑物轴线平行或垂直;2.方格网的折角为90,其测设限差为5。3.方格网的边长一般为100300m。8.3.1主轴线测设如图所示,AOB、COD为建筑方格网的主轴线,A、B、C、D、O是主轴线上的主位点,称主点。根据附近已知控制点坐标与主轴线测量坐标计算出测设数据,测设主轴线点。测设方法如图所示

8、,先测设主轴线AOB,其方法与建筑基线测设相同,要求测定AOB的测角中误差不应超过2.5,直线度限差5以内;测设与主轴线AOB相垂直的另一主轴线COD。将经纬仪安置于O点,瞄准A点,依次旋转和,以精密量距初步定出C和D点。精确测出AOC和AOD,分别算出它们与之差1和2,并按下式计算出调整值。即点位改正后,应检查两主轴线交角和主点间水平距离,其均应在规定限差范围之内。测设时,各轴线点应埋设混凝土桩。 Llv8.3.2建筑方格网点测设v如图8.5所示,在测设出主轴线之后,从O点沿主轴线方向进行精密量距,定出1、2、3、4点;然后,将两台经纬仪分别安置在主轴线上的1、3两点,均以O点为起始方向,分

9、别向左和向右精密测设角,按测设方向交会出5点的位置。交点5的位置确定后,即可进行交角的检测和调整。同法,用方向交会法测设出其余方格网点,所有方格网点均应埋设永久性标志。v84 施工场地的高程控制测量v建筑施工场地的高程控制测量应与国家高程控制系统相联测,以便建立统一的高程系统,并在整个施工场地内建立可靠的水准点,形成水准网。v水准点应布设在土质坚实、不受震动影响、便于长期使用的地点,并埋设永久标志;v水准点亦可在建筑基线或建筑方格网点的控制桩面上,并在桩面设置一个突出的半球状标志。v场地水准点的间距应小于1km;水准点距离建筑物、构筑物不宜小于25m,距离回填土边线不宜小于15m。v水准点的密度应满足测量放线要求,尽量做到设一个测站即可测设出待测的水准点。v水准网应布设成闭合水准路线、附合水准路线或结点网形。中小型建筑场地一般可按四等水准测量方法测定水准点的高程;对连续性生产的车间,则需要用三等水准测量方法测定水准点高程;当场地面积较大时,高程控制网可分为首级网和加密网两级布设。

展开阅读全文
