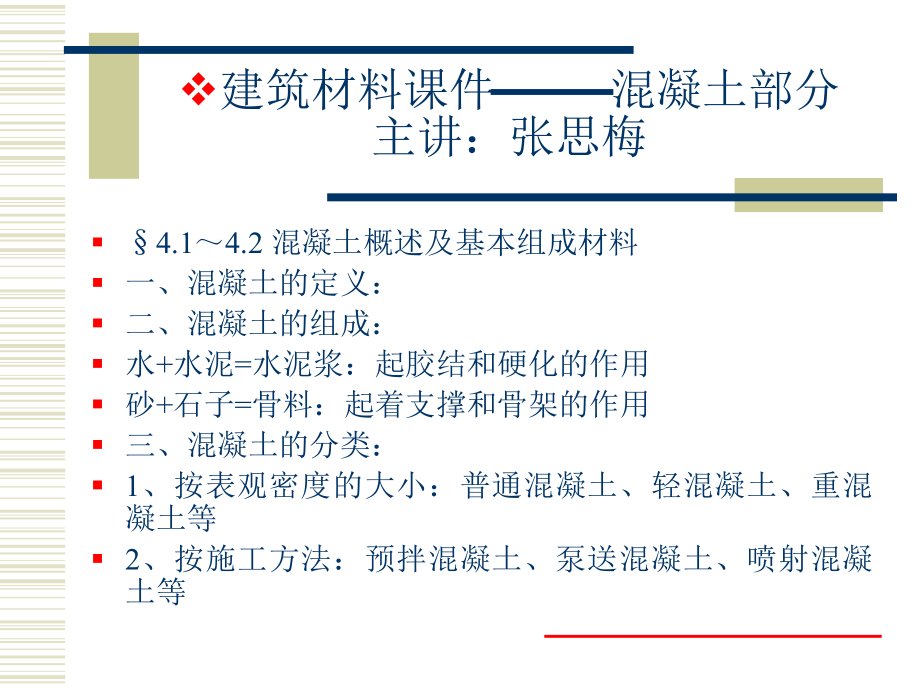

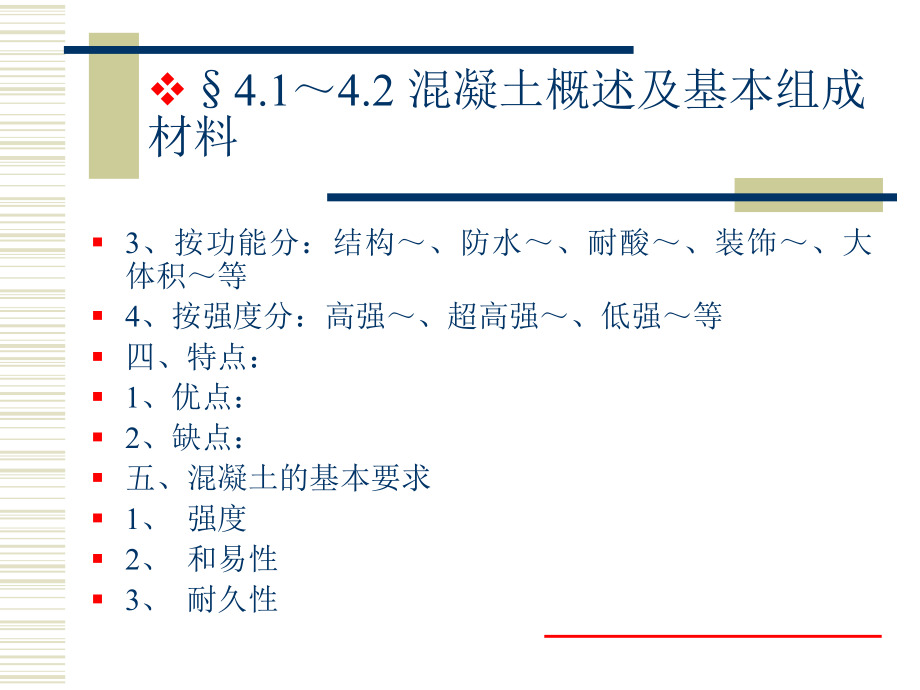

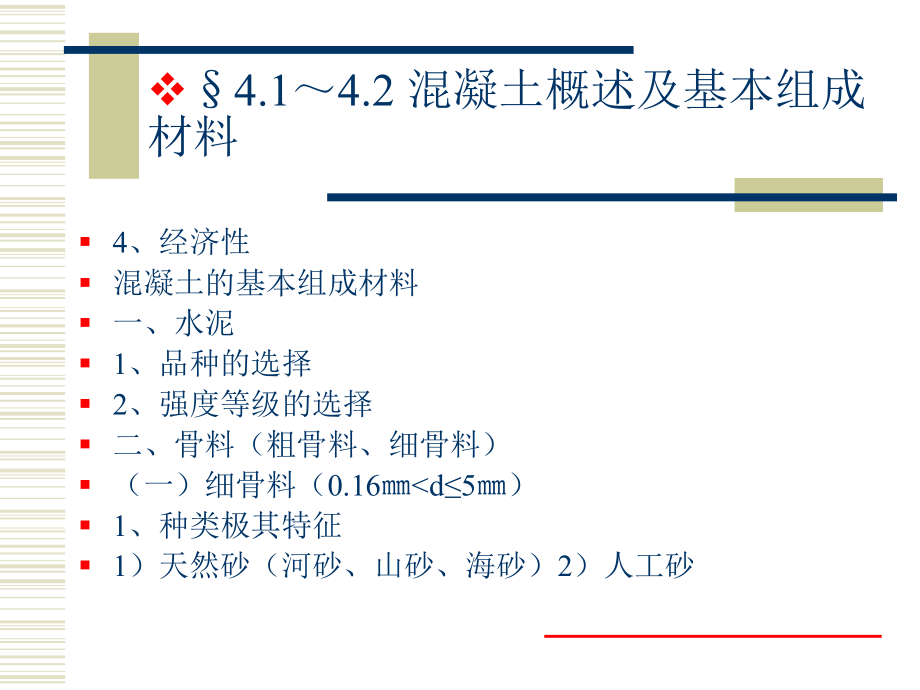

1、v建筑材料课件 混凝土部分主讲：张思梅 4.14.2 混凝土概述及基本组成材料 一、混凝土的定义： 二、混凝土的组成： 水+水泥=水泥浆：起胶结和硬化的作用 砂+石子=骨料：起着支撑和骨架的作用 三、混凝土的分类： 1、按表观密度的大小：普通混凝土、轻混凝土、重混凝土等 2、按施工方法：预拌混凝土、泵送混凝土、喷射混凝土等v4.14.2 混凝土概述及基本组成材料 3、按功能分：结构、防水、耐酸、装饰、大体积等 4、按强度分：高强、超高强、低强等 四、特点： 1、优点： 2、缺点： 五、混凝土的基本要求 1、 强度 2、 和易性 3、 耐久性v4.14.2 混凝土概述及基本组成材料 4、经济性

2、混凝土的基本组成材料 一、水泥 1、品种的选择 2、强度等级的选择 二、骨料（粗骨料、细骨料） （一）细骨料（0.165） 1、种类及其特征 1）卵石：表面洁净、光滑、比表面积小，拌制的混凝土的和易性好；耗用的水泥浆少，比较经济，但混凝土的强度略低 2）碎石：基本同卵石相反 2、有害杂质含量 3、石子的粒性、最大粒径、颗粒级配 1）粒形：圆形或方形 2）最大粒径DM v4.14.2 混凝土概述及基本组成材料 3）颗粒级配：连续级配和间断级配 4、石子的坚固性和强度 1）坚固性：用Na2SO4溶液进行浸渍循环，其重量损失值 2）强度：mmDM502/14/34/1实心板厚的钢筋最小净距的截面最小

3、尺寸的v4.14.2 混凝土概述及基本组成材料 立方体抗压强度fcu的1.5倍 压碎指标y 三、拌和用水（养护用水） 优先选择国家生活饮用水 如对某种水质有怀疑时，应做砂浆强度对比试验进行鉴定 %100010GGGyv4.3 混凝土的和易性 一、混凝土和易性的定义：指混凝土拌和物能保持组成成分均匀，不会发生分层离析和泌水现象，适于运输、浇筑、振捣、成型等施工工序，并能获得均匀密实的混凝土的性能 1、流动性：混凝土拌和物在自重或机械压力的作用下能产生流动的性能 2、保水性：保证水分不能泌出的能力 3、粘聚性：混凝土拌和物内部组分间有一定的粘聚力v4.3 混凝土的和易性 二、混凝土和易性的测定：以

4、检测流动性为主，目测粘聚性和保水性坍落度法 1、选择原则：在不防碍施工振捣密实的条件下，进可能选择较小的坍落度值 2、选择的参考因素： 1） 结构的断面尺寸 2） 钢筋配筋间距 3） 施工方法等 三、影响混凝土和易性的因素： 1、水泥浆量的影响v4.3 混凝土的和易性 浆量多，流动性好，但不能单靠加水来增加流动性 2、水泥浆稠度的影响（即水灰比W/C的影响） W/C加大，流动性变好，但保水性和粘聚性变坏，如W/C过大，会导致混凝土的强度下降；如W/C过小，不仅流动性下降，也会导致混凝土的强度下降 3、砂率的影响（不宜过大，也不宜过小，尽可能找到合理砂率） v4.3 混凝土的和易性 4、组成材料

5、的影响： 1）水泥的品种、细度 2）骨料的品种、级配 3）外加剂的影响 5、环境存放温度和堆放时间的影响 四、改善混凝土和易性的方法 1、通过试验，找到合理砂率 2、改善砂、石级配 3、在可能的情况下，采用较粗的砂、石 4、在坍落度过大时，可保持砂率不变，增加骨 v4.3 混凝土的和易性 料；在坍落度过小时，可保持W/C不变，增加水泥浆的量5、可掺入一定量的外加剂 一、引起混凝土破坏的原因1、骨料的破坏2、水泥的强度不足3、界面缝隙的形成二、混凝土的抗压强度（fcu） 1、定义： 标准试件：150mm150mm150mm v4.3 混凝土的和易性 标准养护条件：温度203，湿度90% 标准试验

6、方法： 标准龄期：28d 2、抗压强度等级： 三、混凝土的轴心抗压强度（fcp） 试件尺寸：150mm150mm300mm fcp（0.70.8）fcu四、混凝土的抗拉强度（fst） 值很小，一般用来衡量混凝土的抗裂度指标，以及混凝土与钢筋的粘接力v4.3 混凝土的和易性 fst(1/101/20) fcu 五、影响混凝土抗压强度的因素 1、水泥强度等级与水灰比的影响 2、骨料的质量、级配、品种的影响 3、养护温度、湿度的影响 4、养护龄期的影响 对数公式： )(BWCAffcecunffn28lg28lgv4.3 混凝土的和易性 5、施工方法的影响 6、外加剂的影响 六、提高混凝土抗压强度的

7、措施 1、采用早强性或高强度等级的水泥 2、采用低W/C（或干硬性）的混凝土拌和物 3、采用蒸汽养护 4、采用机械施工 5、加入一定量的外加剂 v混凝土用砂的颗粒级配和堆积密度实验 一、细骨料的颗粒级配试验一、细骨料的颗粒级配试验 （一）实验目的 通过筛分试验来检验细骨料的级配及粗细程度是否符合规范要求，在拌制混凝土时，细骨料的级配和粗细程度，对节约水泥和获得均匀的混凝土有重要影响。 （二）实验设备 砂样标准筛一套、天平、摇筛机、搪瓷盘等。 （三）试样制备 砂样先用孔径10.0的颗粒，然后用四分法缩分至每份不少于550g的试样两份，放在1055烘箱中烘至恒量，冷却至室温。v混凝土用砂的颗粒级配

8、和堆积密度实验 （四）实验步骤（略） （五）实验结果处理： 1、 计算分计筛余百分率 2、 计算累计筛余百分率 3、 计算细度模数 4、 以两次测得的实验结果取平均值。 （六）级配及粗细程度的评定。 二、细骨料堆积密度试验二、细骨料堆积密度试验 （一） 实验目的v混凝土用砂的颗粒级配和堆积密度实验 测定细骨料的松散状态下的堆积密度，可供混凝土配合比设计用，也可用以估计运输工具的数量或存放堆场的面积等。 （二）实验设备 标准漏斗、容量筒、托盘天平等 （三）试样制备及其准备工作 1、将细骨料在1055烘箱中烘至恒重，冷却至室温。 2、容量桶容积的校正 （四）实验步骤 （五）实验结果处理（略） v

9、4.54.6 混凝土的耐久性及变形性 混凝土的变形部分：混凝土的变形部分： 一、自生体积变形（化学减缩变形）：水泥水化生成物的体积反应前的固相体积之和 二、干缩湿胀变形 1、湿胀变形：变形量小，影响不大 2、干缩变形： 1）表示方法：干缩率一般在1.52.010-4m 2）影响因素：水泥的品种和细度、水灰比、骨料质量、施工质量等 三、温度变形 v 4.54.6 混凝土的耐久性及变形性 a选用时,应尽量选较小值,以便有利于减小大体积混凝土工程的温度应力 四、在荷载作用下的变形 1、在短期荷载作用下的变形：弹性变形、塑性变形 2、在长期荷载作用下的变形：徐变 1）特点 2）形成原因 3）影响因素

10、4）利弊 tLlv 4.54.6 混凝土的耐久性及变形性 混凝土的耐久性部分：混凝土的耐久性部分： 一、概念：在长期外界因素的作用下，抵抗外部、内部不利影响的能力 二、混凝土中常见的几种耐久性问题 （一）混凝土的抗渗性 1、定义：抵抗压力水渗透的能力 2、表示方法：抗渗标号Wn 3、影响因素：孔隙率、孔隙特征 4、提高抗渗性的措施：提高密实度 （二）混凝土的抗冻性 1、定义：v 4.54.6 混凝土的耐久性及变形性 2、表示方法：抗冻标号Dn 3、影响因素：孔隙率、孔隙特征、环境温度等 4、提高抗冻性的措施：提高密实度、合理选用水泥品种 （三）混凝土的抗侵蚀性 1、定义 2、提高措施 （四）混

11、凝土的抗碳化性 1、定义 2、利弊 3、提高措施 （五）混凝土的碱骨料膨胀反应 1、定义 2、防止措施 v4.7 混凝土的质量控制及评定 一、造成混凝土质量波动的原因 1、原材料的影响 2、施工方法的影响 3、实验条件的影响 混凝土的质量检验： 原材料质量、数量的检验 混凝土的和易性与W/C的检验 硬化后的混凝土强度的检验 二、混凝土质量（强度）的分布规律正态分布 强度概率分布曲线图（略） v4.7 混凝土的质量控制及评定 三、混凝土质量的评定（数理统计的方法） 1、强度平均值：只能反应混凝土的总体水平 2、强度标准差：能反应混凝土的质量均匀性 niifnf111)(12nffniiv4.7

12、混凝土的质量控制及评定 3、强度离差系数：能反应混凝土的质量均匀性 四、混凝土的强度保证率 1、定义：制混凝土的强度总体中大于等于设计强度等级所出现的概率 2、计算 概率参数法：概率参数 fCvkcufft.v4.7 混凝土的质量控制及评定 概率为： 统计周期内： 五、混凝土的配制强度： 六、混凝土的施工质量管理图（略） ttdtep2221%1000NNp645. 1.kcuocuffv4.8 普通混凝土的配合比设计 一、普通混凝土配合比设计的定义与基本要1、定义： 1）单位体积混凝土内各项材料的用量 2）单位体积内各项材料用量的比值 2、基本要求：和易性、强度、耐久性、经济性 二、混凝土配

13、合比设计的资料准备 1、了解混凝土的设计强度等级fcu.k,以便求出其配制强度值fcu.o=fcu.k+1.645 2、了解满足耐久性要求确定最大W/C和最小水泥用量 3、了解钢筋配筋间距和结构的断面尺寸，确定骨料的最大粒径DMv4.8 普通混凝土的配合比设计 4、了解施工管理水平、方法等，以便正确选择混凝土的、T 5、了解各项原材料的性能 三、混凝土配合比设计的三大参数的确定原 三大参数：水灰比W/C、砂率SP、单位用水量 水灰比（W/C）的确定 1）满足强度： )(.BWCfAfceocuv4.8 普通混凝土的配合比设计 2）满足耐久性要求：查附录表 比较1）、2）中的W/C值得，取较小值

14、 2、砂率（SP）的确定 依据已确定的W/C、粗骨料的种类和最大粒径DM查表确定 3、单位用水量的确定 依据设计要求的坍落度、粗骨料的种类和最大粒径DM查表确定 四、混凝土配合比设计的基本方法 1、绝对体积法v4.8 普通混凝土的配合比设计 2、假定表观密度法 %100100010000000GSSSGSCWpgscw%10000000GSSSGSCWpshv4.8 普通混凝土的配合比设计 五、普通混凝土配合比设计的基本步骤 （一）通过估算，确定初步配合比 1、计算fcu.o=fcu.k+1.645 2、在满足强度和耐久性的基础上确定水灰比W/C 3、查表确定砂率SP 4、查表确定单位用水量W

15、0 5、计算单位水泥用量C0 6、采用体积法计算出S0、G0 7、写出初步配合比 （二）通过试拌调整检验和易性，得到基准配合比v4.8 普通混凝土的配合比设计 经试拌满足和易性的基础上，测出新拌混凝土的表观密度值，由公式可计算出基准配合比 （三）通过强度检验，校核W/C，得到实验室配合比 在已确定的W/C的基础上，上下波动0.05，拌制三组混凝土拌和物，分别测得28d龄期的强度值，可绘出fcu.oC/W的直线，在此直线上总可以找到对应fcu.o的W/C，然后进行适当的调整，便可得到各项材料用量 v4.8 普通混凝土的配合比设计 （四）施工配合比的换算 1、考虑施工现场骨料含水率 设砂子的含水率

16、为a%,石子的含水率为b%，则施工配合比为：C/=C，W/=WS/.a%-G/.b%， S/=S(1+a%)，G/=G(1+b%) 2、骨料超逊量的调整 调整量=（本级超径量+本级逊径量）（下级超径量+上级超径量） 六、混凝土配合比设计举例v4.9 混凝土的外加剂 混凝土的外加剂部分：混凝土的外加剂部分： 一、外加剂的定义 二、外加剂的分类 三、常用的几种外加剂 （一）减水剂 1、作用机理 2、作用效果：改善和易性，提高强度，节约水泥 （二）引气剂 1、 作用机理 2、 作用效果：改善和易性，但略微降低强度 v4.9 混凝土的外加剂 4.10 轻混凝土 （三）早强剂 作用效果：提高早期强度，加快模板和场地的周转率，提高生产效益 轻混凝土部分：轻混凝土部分： 一、轻混凝土的定义 二、轻混凝土的特点 1、质轻，可减轻自重 2、 保温性能良好 3、 耐火性能良好 4、 力学性能良好v4.10 轻混凝土 1、 可加工性好 三、轻混凝土的种类 （一）轻骨料混凝土采用轻粗细骨料 1、定义 2、主要技术性质 1）和易性：流动性范围窄（因为轻骨料的质量轻，易吸水等特点，过大容易使轻骨料上浮、离析；过小
