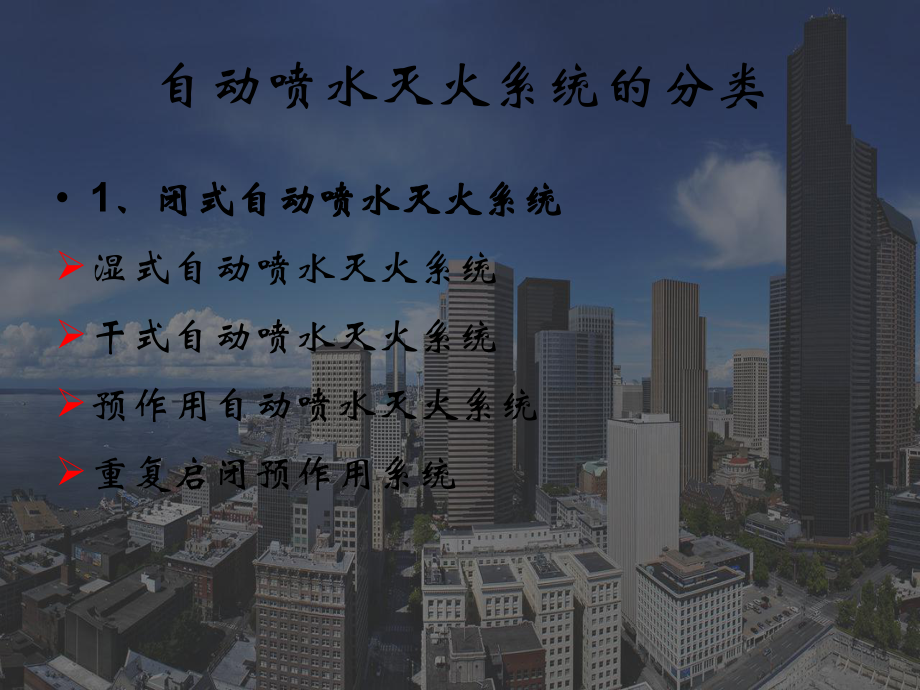

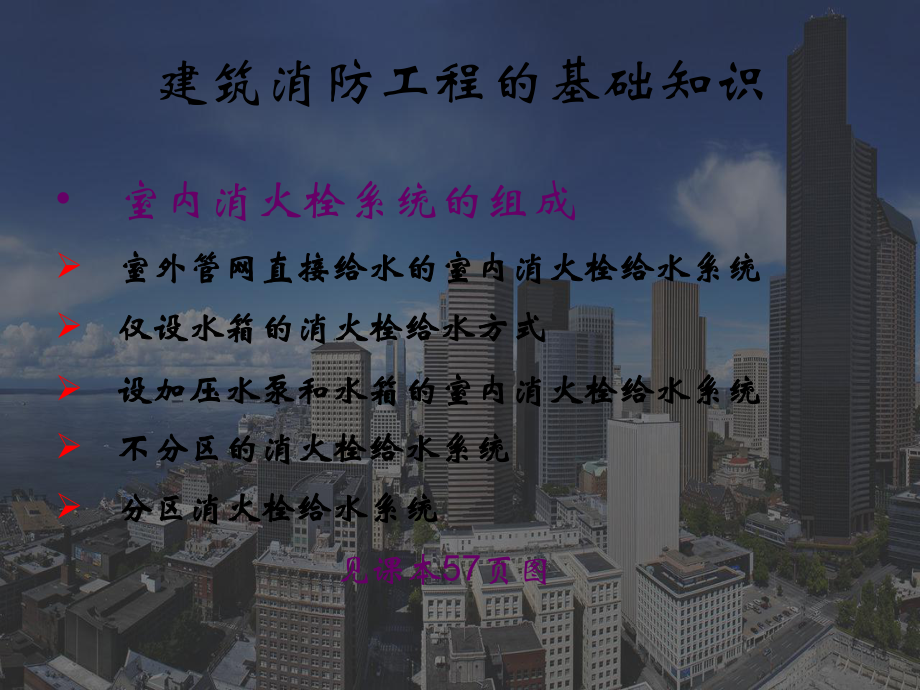

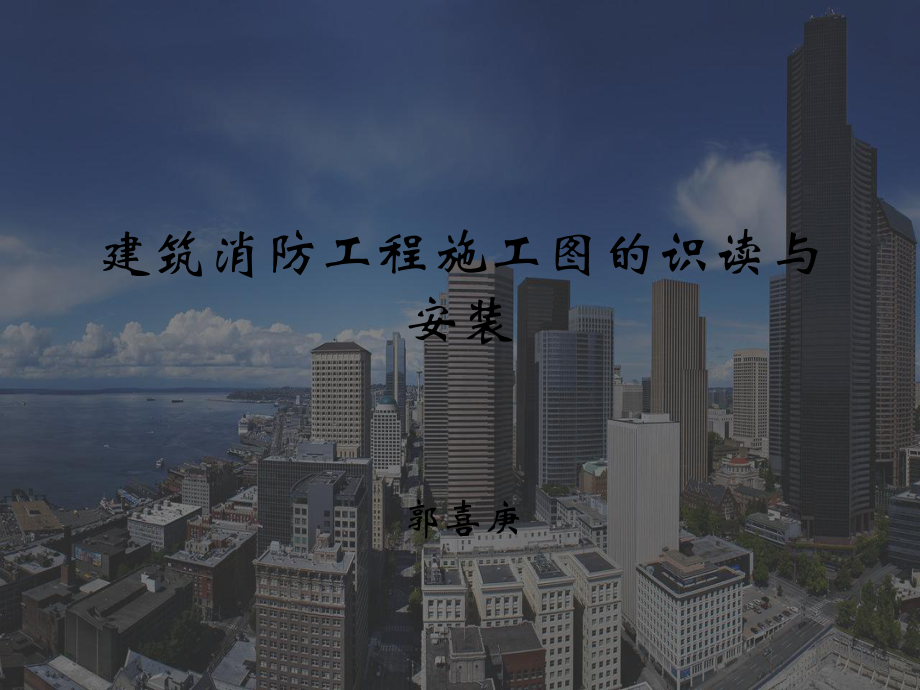

1、建筑消防工程施工图的识读与安装郭喜庚建筑消防工程的基础知识室内消火栓系统的组成室外管网直接给水的室内消火栓给水系统室外管网直接给水的室内消火栓给水系统仅设水箱的消火栓给水方式仅设水箱的消火栓给水方式设加压水泵和水箱的室内消火栓给水系统设加压水泵和水箱的室内消火栓给水系统 不分区的消火栓给水系统不分区的消火栓给水系统分区消火栓给水系统分区消火栓给水系统 见课本57页图 自动喷水灭火系统的分类 1、闭式自动喷水灭火系统、闭式自动喷水灭火系统湿式自动喷水灭火系统 干式自动喷水灭火系统 预作用自动喷水灭火系统 重复启闭预作用系统 开式自动喷水灭火系统开式自动喷水灭火系统雨淋喷水灭火系统雨淋喷水灭火系统
2、 水幕系统水幕系统水喷雾灭火系统水喷雾灭火系统 火灾自动报警系统的基本类型火灾自动报警系统的基本类型 区域报警系统；这种系统形式适合于小型建筑等对象单独使用，报警区域内最多不得超过3台区域控制器；若多于3台，应考虑使用集中报警系统。 集中报警系统；适于高层的宾馆、写字楼等情况 控制中心报警系统。适用于大型建筑群、高层及超高层建筑、商场、宾馆、公寓综合楼等， 多线制系统与总线制系统多线制系统与总线制系统多线制系统形式与火灾探测器的早期设计、多线制的探测器与控制器是采用硬线一一对应关系，每一个探测点便需要一组硬线对应到控制器，多线制系统设计、施工与维护复杂，已逐渐被淘汰。总线制系统形式是在多线制系
3、统形式的基础上发展起来的。；当前使用较多的是两总线和四总线系统两种形式。了解消防给水管材的选用消防给水管材的选用室外消火栓给水系统（埋地应完善除锈防腐措施）当室外消防为生活、消防合用管道系统或低压消防给水系统时，可选用允许压力较低的承插直管的球墨给水铸铁管（滑入式、机械式），焊接钢管，内外壁热镀锌焊接钢管等（部分工程可尝试采用PE给水管）。当室外消防给水系统为临时高压给水系统和常高压给水系统时，分别采用法兰式球墨铸铁管、焊接钢管、内外热镀锌普通或加厚焊接钢管以及无缝钢管。室内消火栓给水系统 管网静压 0.80MPa，可采用普通焊接钢管、内外热镀锌普通焊接钢管。 工作压力在1.01.6MPa ，
4、采用加厚焊接钢管、热镀锌加厚焊接钢管和无缝钢管。工作压力2.0MPa时，可采用普通和热镀锌无缝钢管 消防给水常用管材的连接方式水消防系统工程常用设备 消火栓箱 消防水喉设备 水泵接合器 喷头 闭式喷头是闭式自动喷水灭火系统的重要设备，由喷水口、控制器和溅水盘三部分组成。其形状和式样常有玻璃球式和易熔合金式两种， 开式喷头的规格、型号、接管螺纹和外形与玻璃球闭式喷头完全相同，是在玻璃球闭式喷头上卸掉感温元件和密封座而成，通常用于雨淋系统 火灾探测器火灾探测器感烟式火灾探测器：感温式火灾探测器感光式火灾探测器：可燃气体火灾探测器：复合型火灾探测器： 任务四 消防施工图识读 读图 看图例任务五 消防设备安装 喷头 报警阀组的安装 水流指示器安装 水泵结合器安装 箱式消火栓安装 结束
