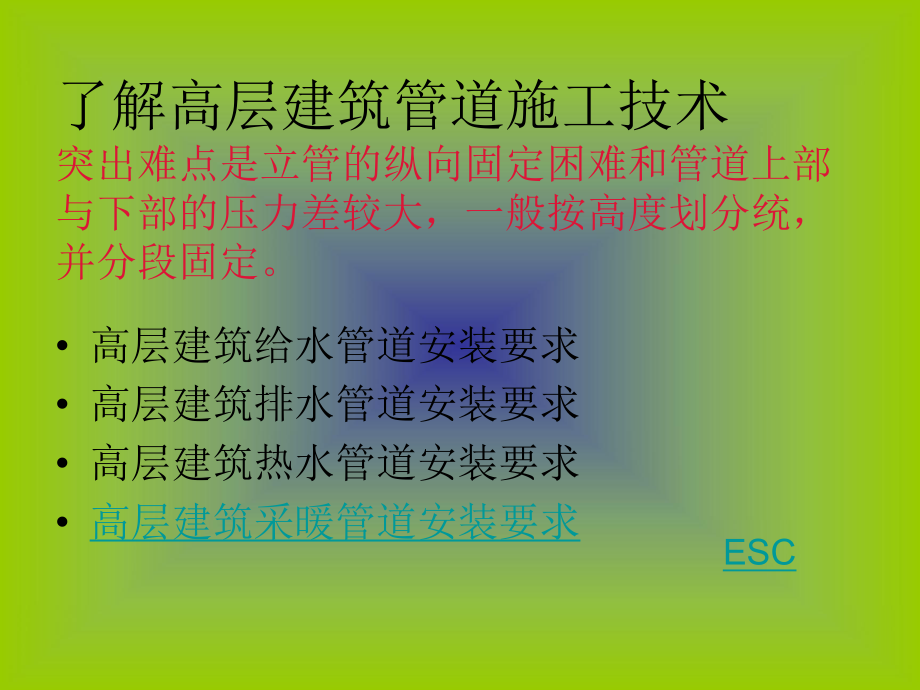

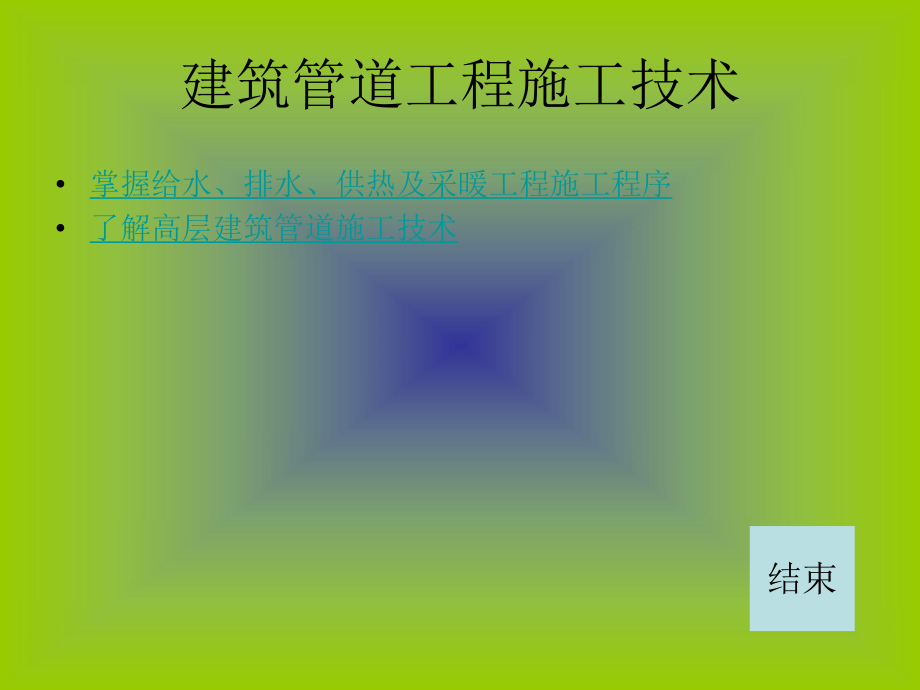

1、建筑管道工程施工技术 掌握给水、排水、供热及采暖工程施工程序 了解高层建筑管道施工技术结束掌握给水、排水、供热及采暖工程施工工序 施工准备 配合土建预留、预埋 管道支架制作 附件检验 管道安装 管道系统实验 防腐绝热 系统清洗返回了解高层建筑管道施工技术突出难点是立管的纵向固定困难和管道上部与下部的压力差较大,一般按高度划分统,并分段固定。 高层建筑给水管道安装要求 高层建筑排水管道安装要求 高层建筑热水管道安装要求 高层建筑采暖管道安装要求ESC施工准备包括技术准备、材料准备、机具准备、场地准备、施工组织及人员准备。在编制施工组织设计时一般应考虑先难后易、先大件后小件的施工方法和遵循小管让大

2、管、电管让水管、水管让风管、有压管让无压管的配管原则。附件检验:阀门安装前,应做强度和严密性试验。试验应在每批(同牌号、同型号、同规格)数量中抽查10%,且不少于1个。对于安装在主干管上起切断作用的闭路阀门,应逐个做强度和严密性试验。例如:给水、排水、供热及采暖管道阀门的强度试验压力为最大允许工作压力的1.5倍;严密性试验压力为最大允许工作压力的1.1倍;试验压力在试验持续时间内应保持不变,且壳体填料及阀瓣密封面无渗漏。1.按实测实量的尺寸预制加工管段、并分组编号。2.干管安装的连接方式有螺纹连接、承插连接、法兰连接、粘结、焊接、热熔连接。3.立管安装分为明装立管和暗装立管。4.支管暗装分为明

3、装支管和暗装支管。根据管道系统的不同使用要求,试验的类型主要分为压力试验、灌水试验和通球试验。高层建筑采暖管道安装要求1.各种塑料管及复合管管材和管件的外观质量应符合设计及相关规范要求。2.高层建筑采暖管道安装工艺流程为安装准备 预制加工 卡架安装 干管安装 立管安装 支管安装 采暖器具安装 试压 冲洗 防腐 保温 调试3.管道支、吊、托架安装应符合设计要求,位置正确,埋设应平整牢固;固定支架与管道接触应密,固定应牢靠。固定在建筑物上的管道支、吊架不得影响结构的安全。4.套管安装: 管道穿过墙壁和楼板,应设置金属或塑料套管。 安装在楼板内的套管,其顶部应高出装饰地面 20mm ;安装在卫生间及

4、厨房内的套管,其顶部应高出装饰地面50mm,底部与楼板底面相平。安装在墙内套管其两端与饰面相平;穿过楼板的套管与管道之间间隙,应用阻燃密实材料和防水油膏填实,端面光滑。5.采暖管道安装坡度应符合设计及规范的规定。汽、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道,坡度应为3,不得小于2;汽、水逆向流动的热水采暖管道和汽、水逆向流动的蒸汽管道,坡度不应小于5;散热器支管的坡度应为1,坡度朝向应利于排气和泄水。6.金属管道和配件安装前除锈后涂刷一层底漆,第二遍须待刷面漆之前完成。面漆要求在采暖、卫生工程全部完工后,室内刮大白,装饰工程完工并验收合格后进行。返回管道系统试验 管道系统

5、安装完毕后,应按设计或规范要求对管道系统进行试验。根据管道系统的不同使用要求,试验的类型主要分为1.压力试验2.灌水试验3.通球试验压力试验实施要点民用建筑中的给水管道系统、消防系统、和室外给水管网的水压试验必须符合设计要求。当设计未标注时,试验压力均为工作压力的1.5倍,但不得小于0.6Mpa.试验方法和合格要求根据管材按规范要求实施。民用建筑中的热水供应系统,各类采暖系统以及室外供热管道的试压要求和试验方法、合格要求,应按建筑给水排水及采暖工程施工质量验收规范(GB50242)的要求执行。灌水试验实施要点隐蔽或埋地的室内排水管道隐蔽前必须做灌水试验,灌水高度应不低于底层卫生器具的上边缘或房屋地面高度。
