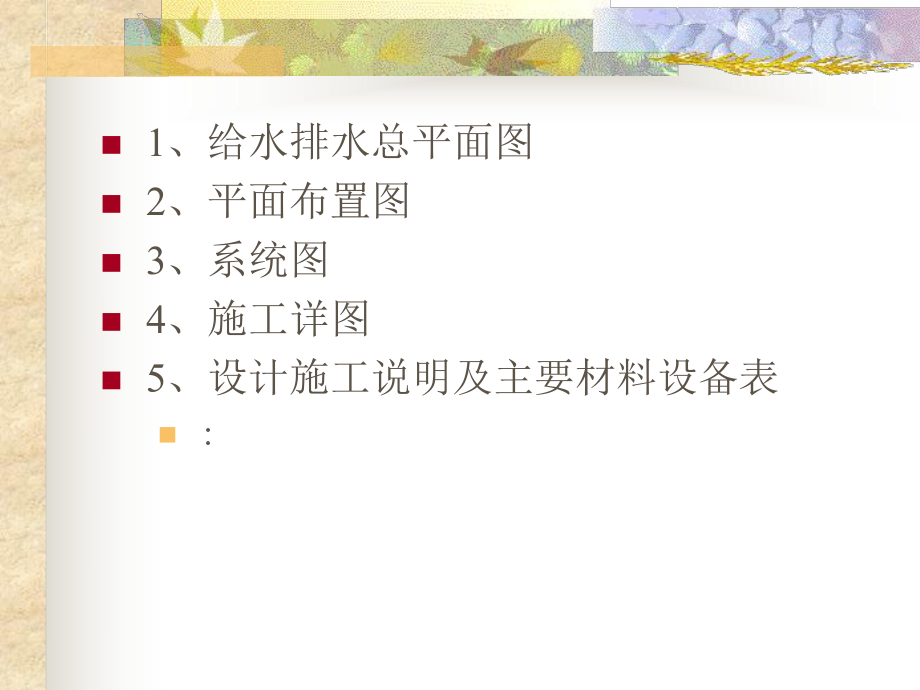

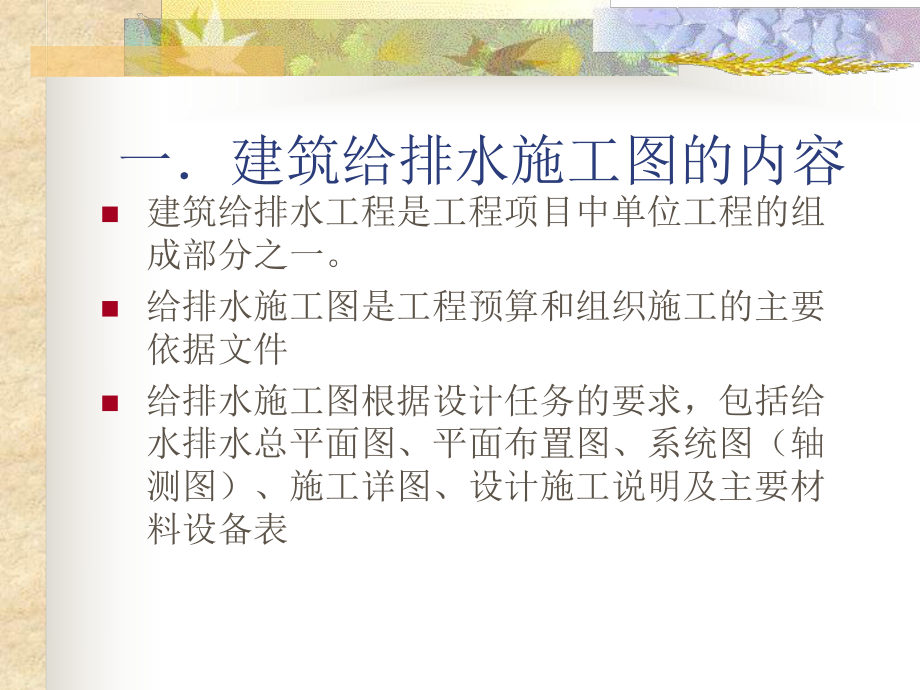

1、建筑给排水工程施工图一建筑给排水施工图的内容n建筑给排水工程是工程项目中单位工程的组成部分之一。n给排水施工图是工程预算和组织施工的主要依据文件n给排水施工图根据设计任务的要求，包括给水排水总平面图、平面布置图、系统图（轴测图）、施工详图、设计施工说明及主要材料设备表n1、给水排水总平面图n2、平面布置图n3、系统图n4、施工详图n5、设计施工说明及主要材料设备表n:n1、给水排水总平面图反映室内管网与室外管网的连接关系反映室内管网与室外管网的连接关系内容有室外给水、排水及热水管网的具体平面位内容有室外给水、排水及热水管网的具体平面位置和走向。置和走向。图上标注管径、地面标高、管道埋深和坡度（
2、排图上标注管径、地面标高、管道埋深和坡度（排水管）、控制点座标、以及管道布置间距等。水管）、控制点座标、以及管道布置间距等。n2、平面布置图n用水设备的种类、数量、位置，要求的水质、水量均要作出给水和排水管道平面布置；n各种功能管道、管道附件、卫生器具、用水设备，如消防栓箱、喷头等均应用各种图例表示；n各种横干管、立管、支管的管径、坡度等均应标出；（有些统一的可在总说明中说明）n平面图上管道都用单线绘出沿墙敷设管道不注管道距墙面距离。一张平面图上可以绘制几种类型管道，一般给水、排水管道可在一起绘制。若管线复杂，也可分别绘制，以图纸能表达清楚设计意图而图纸张数少为原则n3、系统图n:也称“轴测图
3、”，其绘法取水平、轴测、垂直方向，与平面布置图比例相同。n应标明管道的管径、坡度，标出支管与立管的连接处，以及管道各种附件的安装标高。标高的0.00应与建筑图一致。n系统图上各种立管的编号，应与平面布置图相一致。n系统图均应按给水、排水、热水供应等各系统单独绘制，以便于施工安装和概预算应用。n建筑居住小区给排水管道，应绘制管道纵断面图。n4、施工详图n:凡平面布置图、系统图中局部构造因受图面比例限制而表达不完善或无法表达的，为使施工概预算及施工不出现失误必须绘出施工详图。通用施工详图系列，如卫生器具安装、排水检查井、雨水检查井、阀门井、水表井、局部污水处理构筑物等。均有各种施工标准图施工详图首
4、先采用标准图：n 绘制施工详图的比例，以能清楚绘出构造为原则选用。施工详图应尽量详细注明尺寸。不应以比例代尺寸。n5、设计施工说明及主要材料设备表n:用工程绘图无法表达清楚的给水、排水、热水供应、雨水管道系统等管材以及防腐、防冻、防结露的做法；或难于表达的诸如管道连接、固定、竣工验收要求、施工中特殊情况技术处理措施；或施工方法要求严格必须遵守的技术规程、规定等可用文字在图纸中将设计施工说明。工程选用的主要材料及设备表应列明材料类别、规格、数量t设备品种、规格和主要尺寸。n 此外施工图还应绘出工程图所用图例。n所有以上图纸及施工说明等应编排有序，写出图纸目录。 反映室内管网与室外管反映室内管网与
5、室外管网的连接关系网的连接关系有室外给水、排水及热有室外给水、排水及热水管网的具体平面位置水管网的具体平面位置和走向。和走向。图上标注管径、地面标图上标注管径、地面标高、管道埋深和坡度高、管道埋深和坡度（排水管）、控制点座（排水管）、控制点座标、以及管道布置间距标、以及管道布置间距等。等。XL-1PL-1GL-1PL-2应标明管道的管径、坡度，标出支管与立管的连接处，以及管道各种附件的安装标高。标高的0.00应与建筑图一致。系统图上各种立管的编号，应与平面布置图相一致。XL-1PL-1PL-2GL-1PL-1GL-1凡平面布置图、系统图中局部构造因受图面比例限制而表达不完善或无法表达的，为使施
6、工概预算及施工不出现失误必须绘出施工详图。二室内给排水施工图的识读方法 n阅读主要图纸之前应当先看说明和设备材料表，然后抓住系统以系统为线索深入阅读平面图和系统图及详圈。阅读时，应三种图相互对照起来看。先看系统图，对各系统做到大致了解，看给永系统图时，可由建筑的给水引入管开始，沿水流方向经干管、立管、支管到用水设备；看排水系统图时可由排水设备开始。沿排水方向经支管、横管、立管、干管到排出管。 n1、平面图的识读n 室内给排水管道平面图是施工图纸中最基本和最重要的图纸，常用的比例是1：100和1：50两种。它主要表明建筑物内给排水管道及卫生器具和用水设备的平面布置。图上的线条都是示意性的，同时管
7、材配件如活接头、补心、管箍等也不画出来，因此在识读图纸时还必须熟悉给排水管道的施工工艺。在识读管道平面图时。应该掌握的主要内容和注意事项如下：(1)查明卫生器具、用水设备(开水炉、水加热器等)和升压设备(水泵、水箱等的类型、数量、安装位置、定位尺寸。 卫生器具和各种设备通常是用图例画出来的，它只能说明器具和设备的类型而不能具体表示各部分的尺寸及构造，因此在识读时必须结合有关详图或技术资料，搞清楚这器具和设备的构造、接管方式和尺寸。 (2)弄清给水引入管和污水排出管的平面位置、走向、定位尺寸、与室外给排水管网的连接形式、管径及坡度等 给水引入管上一般都装有阀门，阀门若设在室外阀门井内，在平面图上
8、就能完整地面示出来。这时可查明阀门的型号及距建筑物的距离 污水排出管与室外排水总管的连接，是通过检查井来实现的，要了解排出管的长度，即外墙至检查井的距离。排出管在检查井内通常采用管顶平接： 给水引入管和污水排出管通常都注上系统编号，编号和管道种粪分别写在直径约为810mm的圆圈内，圆圈内过圆心画一水平线线上面标注管道种类，如给水统写“给”或写汉语拼音字母J ，污水系统写”污”或写汉语拼音字母”w”；线下面标注编号，用阿拉伯数字书写。 (3)查明给排水干管、立管、支管的平面位置与走向、管径尺寸及立管编号，从平面图上可清楚地查明是明装还是暗装，以确定施工方法。 平面图上的管线虽然是示意性的，但还是
9、有一定比例的，目此估算材料可以结合详图，用比例尺度量进行计算 一个系统内立管较少时，仅在引入管处进行系统编号，当 个系统中立管较多时，才在每个立管旁边进行编号。 (4)消防给水管道要查明消火栓的布置、口径大小及消防箱的形式与位置。消火栓一般装在消防箱内，但也可以装在消防箱外面。 当装在消防箱外面时，消火栓应靠近消防箱安装。消防箱底距地面1. 10m，消防箱有明装、暗装和单门、双门之分，识读时都要注意搞清楚。 除了普通消防系统外，在物资仓库、厂房和公共建筑等重要部位，往往设有自动喷洒灭火系统或水幕灭火系统，如果遇到这类系统，除了弄清营路布置、管径、连接方法外还要查明喷头及其它设备的型号、构造和安
10、装要求。 (5)在给水管道上设置水表时，必须查明水表的型号、安装位置、以及水表前后阀门的设置情况。 (6)对于室内排水管道，还要查明清通设备的布置情况，清扫口和检查口的型号和位置。 有时为了便于通扫，在适当的位置设有清扫口的弯头和三通，在识读时也要加以考虑。对于大型厂房，特别要注意是否有检查井，检查井进出管的连接方式也要搞清楚。 对于雨水管道要查明雨水斗的型号及布置情况，并结合详图搞清雨水斗与天沟的连接方式。2、系统图的识读 n给排水管道系统图主要表明管道系统的立体走向。在给水系统图上，卫生器具不画出来只需画出龙头、淋浴器莲蓬头、冲洗水箱等符号；用水设备如锅炉、热交换器、水箱等则画出示意性的立
11、体图，并在旁边注以文字说明。在排水系统图上，也只画出相应的卫生器具的存水弯或器具排水管。在识读系统图时，应掌握的主要内容和注意事项如下： (1)查明给水管道系统的具体走向，干管的布置方式管径尺寸及其变化情况，阀门的设置，引入管、干管及各支管的标高。 识读时，接引入管、干管、立管、支管及用水设备的顺序进行。 (2)查明排水管道的具体走同，管路分支情况，管径尺寸与横管坡度，管道各部标高，存水弯形式，清通设备设置情况，弯头及三通的选用等。 识读排水管道系统图时，一般按卫生器具或排水设备的存水弯、器具排水管、横支管、立管、排出管的顺序进行在识读时结合平面图及说明，了解和确定管材及配件。排水管道为了保证
12、水流通畅，根据管道敷设的位置往往选用45。弯头和斜三通，在分支管的变径有时不用大小头而用主管变径三通。存水弯有铸铁和黑铁、P型和s型、带清扫口和不带清扫口之分，在识读图纸时也要视卫生器具的种类、型号和安装位置确定下来。 (3)系统图上对各楼层标高都有注明，识读时可据此分清管路是属于哪一屡的管道支架在图上一般都不表示出来 由旋工人员接有关规程和习惯做法自己确定、在识读时应随时把所需支架的数量及规格确定下来，在图上作出标记、并做好统计，以便制作和预埋。民用建筑的明装给水管通常要采用管卡、钩钉固定；工厂给水管则多用有钢托架或吊环固定。铸铁排水立管通常用铸铁立管管卡装在铸铁排水管的承口上面；铸铁横管则采用吊环间距l 5m左右吊在承口上。 3、详图的识读n 室内给排水工程的详图包括节点图、大样图、标准图，主要是管道节点、水表、消火拴、水加热器、开水炉、卫生器具、过墙套管、排水设备、管道支架等的安装图。这些图都是根据实物用正投影法画出来的，画法与机械制图画法相同。图上都有详细尺可供安装时直接使用。
