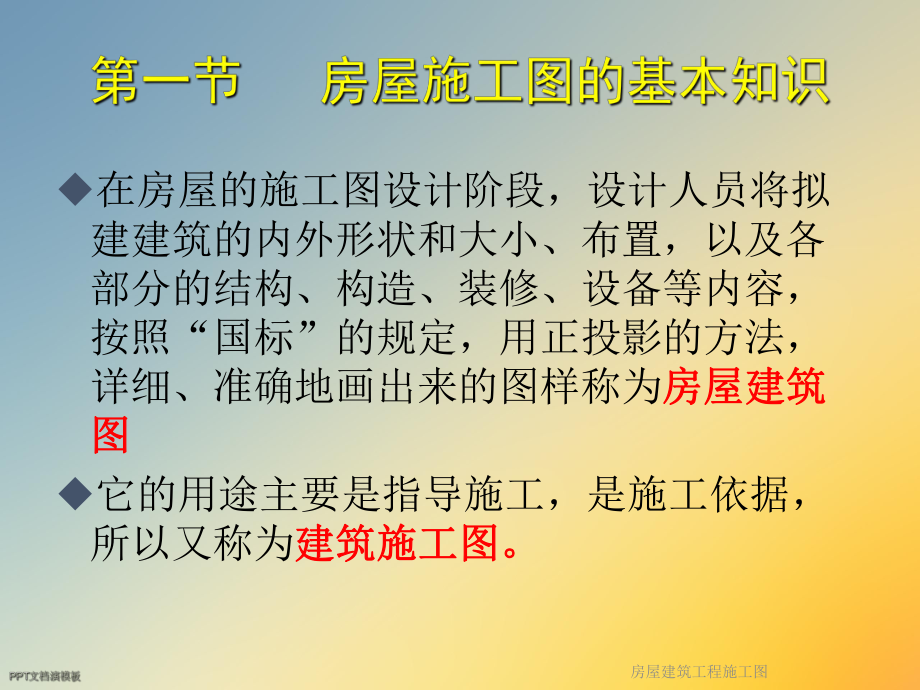

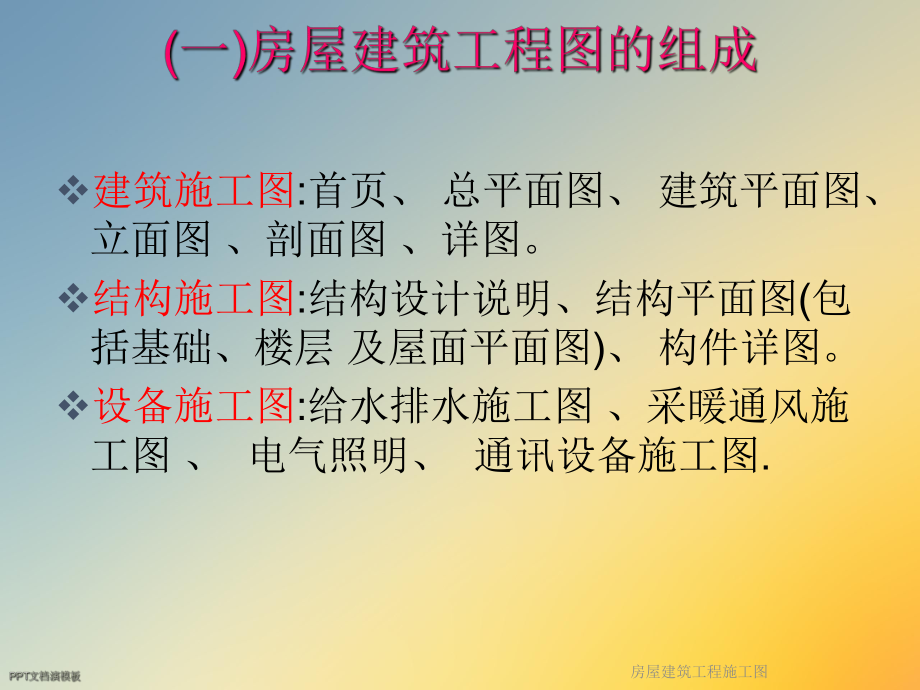

1、2023-2-18房屋建筑工程施工图房屋建筑工程施工图房屋建筑工程施工图房屋建筑工程施工图u在房屋的施工图设计阶段，设计人员将拟建建筑的内外形状和大小、布置，以及各部分的结构、构造、装修、设备等内容，按照“国标”的规定，用正投影的方法，详细、准确地画出来的图样称为房屋建筑房屋建筑图图u它的用途主要是指导施工，是施工依据，所以又称为建筑施工图。建筑施工图。房屋建筑工程施工图v建筑施工图:首页、 总平面图、 建筑平面图、立面图 、剖面图 、详图。v结构施工图:结构设计说明、结构平面图(包括基础、楼层 及屋面平面图)、 构件详图。v设备施工图:给水排水施工图 、采暖通风施工图 、 电气照明、 通讯设
2、备施工图.房屋建筑工程施工图（1 1）定位轴线）定位轴线: 指的是墙、 柱和屋架等构件的轴线。应采用细单点长画线表示,深入墙内1015mm。v 轴线有横向与纵向定位轴线两种.水平方向采用阿拉伯数字,从左至右编写的称为横向定位轴线;垂直方向采用大写拉丁字母自下而上编写的称为纵向定位轴线(其中I、 O、 Z不得用于编号）。房屋建筑工程施工图 采用细实线，直径810mmB14表示4号轴线后附加的第一根轴线102表示2号轴线之前附加的第一根轴线房屋建筑工程施工图v绝对标高：是青岛黄海平均海平面为零点起算的高度。总平面图中常采用。v相对标高：把房屋建筑室内底层主要房间地面定为基准面起量的高度。精确到小数
3、点后三位。v建筑标高：标在建筑完成面上的标高。v结构标高：标在结构构件表面上的标高。v标高符号：为45度等腰直角三角形，高约3mm。房屋建筑工程施工图v 索引符号：图样中的某一局部或构件，如需另见详图时，则应以索引符号索引。v 索引符号的表示：以细实线画出直径为10mm的圆圈。 表示详图在本张图纸内： 表示详图不在本张图纸内： 剖切详图索引符号：房屋建筑工程施工图5一一详图的编号详图在本张图纸上5863剖切位置剖面详图的编号剖面详图所在图纸的编号投射方向房屋建筑工程施工图v 详图符号:索引出的详图画好之后,应在详图下方编上号,称为详图符号. 详图符号分以下两种情况: 当详图与被索引的图在同一张
4、图纸时,详图符号如图所示5详图编号粗实线绘制直径为14mm房屋建筑工程施工图2)当详图与被索引的图不在同一张图纸上时,详图符号如图所示 54详图编号被索引的图纸编号房屋建筑工程施工图v指北针：用于表明方向，按国标规定绘制，其圆用细实线绘制，直径为24mm，指北针尾部宽为3mm，头部指向北方。v风玫瑰图：用于表明建设区域由外面吹过该中心的风向频率。图中实线折线范围表示全年的风向频率，虚线表示夏季的风向频率。v对称符号：v连接符号：房屋建筑工程施工图v建筑总平面：表明拟建房屋所在基地一定范围内的总体布置，地形、地貌、标高以及与原有环境的关系和邻界情况。l 掌握总平面图中各种图例符号：详见教材表5-
5、2-1l 总平面图中的尺寸以米(m)为单位，并保留两位小数。l 测量坐标：在地形图上画成交叉十字线的坐标网，X为南北方向的轴线，Y为东西方向的轴线。l 建筑坐标：当房屋朝向与测量坐标方向不一致时采用，横墙方向轴线标为A，纵墙方向的轴线标为B。房屋建筑工程施工图v建筑平面图：主要表示建筑物的平面形状、水平方向各部分的布置和组合关系、门窗位置、墙和柱的布置以及其它建筑物配件的位置和大小等。l剖切符号应绘制在底层平面图上；l雨篷位置应画在标准层平面图上。l平面图的线型和材料图例：凡是被剖到的部分用粗实线，其余可见的轮廓线用中实线或细实线，尺寸线和尺寸界线用细实线；当比例大于1：50应画出材料图例。房
6、屋建筑工程施工图v建筑立面图：主要反映建筑物外貌、高度、门窗和立面装饰等，是建筑工程师表达立面设计效果的重要图样。l立面图的线型：用粗实线表示外墙的轮廓线，雨篷、阳台等细部轮廓线用中实线，地坪线用加粗实线(1.4b),其余用细实线绘制v建筑剖面图：表达建筑的结构形式、分层情况、层高及各部位的相互关系等。l剖切位置应选择内部较复杂及有代表性的部位，一般应通过门窗和楼梯间。房屋建筑工程施工图v建筑详图：对于房屋的细部构造用较大比例将其大小、材料和施工做法详细地表达出来的图样。l外墙身详图一般按1：20的比例绘制；l楼梯详图常采用1：50的比例绘制。房屋建筑工程施工图v结施图的组成：结构设计说明、结
7、构平面图、结构详图。v基础平面图的形成：在基坑未回填土以前用一个假想的水平剖切平面沿室内地坪附近将基础进行水平剖切后，向下投影得到的剖面图。v砖混结构楼层结构平面布置图：假想一水平剖切平面沿楼板面上方剖切后，向下作出其水平投影而形成的。房屋建筑工程施工图 板数量 5 YKB 3 6 6 1预应力空心板板的标志长度为3600mm板宽600mm板的荷载设计值等级为一级房屋建筑工程施工图序号名称代号序号名称代号1板B6雨篷YP2空心板KB7阳台YT3梁L8基础J4圈梁QL9构造柱GZ5过梁GL10楼梯板TB房屋建筑工程施工图 随着国民经济的发展和建筑设计的标准化水平的提高,近年来各设计单位采用了一些
8、较为简便的图示方法,为规范各地的图示方法,我国建设部于2003年3月15日下发通知,批准钢筋混凝土结构施工图平面整体表示法作为国家建筑标准设计图集(简称平法),图集号为“03G101-1”。房屋建筑工程施工图 结构设计流程 结构方案布置（设计结构体系） 结构分析（力学分析） 结构施工图设计。 传统的结构设计方法 单构件正投影表示方法 有大量的重复性劳动 施工时直接明了 与施工次序不关联 容易出错房屋建筑工程施工图 平法的表达形式 把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，构成一套完整的结构设计。 表示方法 节点构造
9、详图 改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。 房屋建筑工程施工图 平法种类平法种类 03G101-1(混凝土结构施工图平面整体表示方法) 03G101-2(现浇混凝土板式楼梯) 04G101-3(筏形基础平法配筋及基础梁) 04G101-4(现浇楼面与屋面板) 06G101-6(独立、条形基础、桩基承台) 标准图集标准图集 沟通设计和施工的桥梁房屋建筑工程施工图 与传统设计方法相比，平法施工图 优点 施工下料和现场检查由于其自身的规律性，非常方便，不宜出错。 简洁明了，节省图纸，缩短设计周期； 缺点 出图的编辑量大，数据容易出错； 由于负筋下料长度统一
10、，负筋浪费； 对施工队伍的要求提高。 通用的结构（如民用建筑）用平法比较好， 特种结构及特殊部位应补充详图。房屋建筑工程施工图 柱柱类型代号序号备注框 架 柱KZ xx框 支 柱KZZxx梁 上 柱LZxx剪力墙上柱QZxx芯 柱XZ xx房屋建筑工程施工图 梁梁类型代号序号跨数及是否带悬挑楼层框架梁KLxx(xx)、(xxA)或(xxB)屋面框架梁WKLxx(xx)、(xxA)或(xxB)框 支 梁KZLxx(xx)、(xxA)或(xxB)非 框 架 梁Lxx(xx)、(xxA)或(xxB)悬 挑 梁XLxx井 字 梁JZLxx(xx)、(xxA)或(xxB)房屋建筑工程施工图 剪力墙 墙柱
11、FBZxx房屋建筑工程施工图 平法适用的结构为柱、墙、梁三种。表示方法分平面注写方法、列表注写方式和截面注写方式。 其中柱平法施工图可采用列表注写方式或截面注写方式；梁平法施工图采用平面注写方式或截面注写方式；剪力墙平法施工图采用列表注写或截面注写方式。房屋建筑工程施工图 梁配筋平面注写方式梁配筋平面注写方式 在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。 集中标注集中标注 表达梁的通用数值 原位标注原位标注 标注表达梁局部的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注施工时，原位标注取值优先。施工时，
12、原位标注取值优先。房屋建筑工程施工图 集中标注内容集中标注内容 1、梁编号；(必注) 2、梁截面信息； (必注) 3、梁箍筋信息； (必注) 4、梁的上部通长筋或架立筋； (必注) 5、梁的下部通长筋； (选注) 6、梁侧面纵向构造筋信息； (必注) 7、梁顶面标高高差； (选注)房屋建筑工程施工图 箍筋直径 箍筋强度级别 箍筋加密区的箍筋间距 箍筋非加密区的箍筋间距 箍筋肢数；加密与非加密肢数或间距不同时，用加密与非加密肢数或间距不同时，用“/”隔开；隔开；“/”前为加密区的箍筋间距，前为加密区的箍筋间距， “/”后为非加密区的箍筋间距，后为非加密区的箍筋间距，设计也可给出加密区的箍筋数量。
13、设计也可给出加密区的箍筋数量。局部不同时，原位标注局部不同时，原位标注房屋建筑工程施工图 为多数截面的尺寸，局部不同时，原位标注 等截面梁的截面标注等截面梁的截面标注 b*h ； b表示梁宽 h表示梁高 加腋梁的截面标注加腋梁的截面标注 b*h ；Yc1*c2 c1表示腋长 c2表示腋高 悬挑梁端部变截面的标注 b*h1/h2 h1、 h2表示悬挑梁根部、端部高度房屋建筑工程施工图 当梁腹板高度hw450时，须配置纵向钢筋 标注值为梁两侧纵向构造钢筋之和。直径，根数 梁侧纵向构造钢筋 标注值加字符“G” ， 搭接与锚固长度可取为15d。 梁侧纵向受扭钢筋 标注值加字符“N”， 搭接长度为ll或
14、llE(抗震)； 锚固长度与方式同框架梁的下部纵筋。局部不同时，原位标注局部不同时，原位标注房屋建筑工程施工图 指相对于结构层楼面标高的高差; 对于位于结构夹层的梁，则指相对于结构夹层楼面标高的高差； 有高差时，须将其写入“( )”内， 无高差时不注；房屋建筑工程施工图 数量数量 根据受力要求及箍筋肢数等构造要求确定 标注形式标注形式 直径、根数 全部为架立筋时， 加括号 (2f12) 当同排中既有通长筋又有架立筋时，用“+”号连接， “+”前为通长筋， “+”后为架立筋。 2f20+(2f12) 当梁上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，此项可加注下部纵筋的配筋值，用“；”号隔开
15、。少数跨不同时，原位标注。 3f18；3f18局部不同时，原位标注局部不同时，原位标注房屋建筑工程施工图 梁支座上部纵筋梁支座上部纵筋 纵筋信息中包含集中标注的通长筋信息； 当同排纵筋有多种直径时，用“+”号连接，角筋在前， 2f25+2f20 当纵筋多余一排时，用“/”将各排自上而下隔开； 4f25/2f20 当梁中间支座两边的上部纵筋不同时，在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。 布筋原则布筋原则 梁中间支座两边的上部纵筋尽可能直径相同，贯穿支座，避免节点处钢筋过密 尽量采用单排纵筋，提高h0效率 梁高800以下时，不使用三排纵筋房屋建筑工程施工图 梁下部纵筋梁下部纵筋 标注于跨度中央附近 当同排纵筋有多种直径时，用“+”号连接，角筋在前 2f25+2f20 当纵筋多余一排时，用“/”将各排自上而下隔开； 2f20/4f25 当梁下部纵筋不全部伸入支座时，将不伸入支座的下部纵筋的数量写到“()”内，并在数量前加“-”号； 2f20(-2)/4f25 布筋原则 梁中间支座两边的下部纵筋尽可能直径相同，贯穿支座，避免节点处钢筋过密 尽量采用单排纵筋，提高h0效率 梁高800以下时，不使用三排纵筋2023-2-18房屋建筑工程施工图
