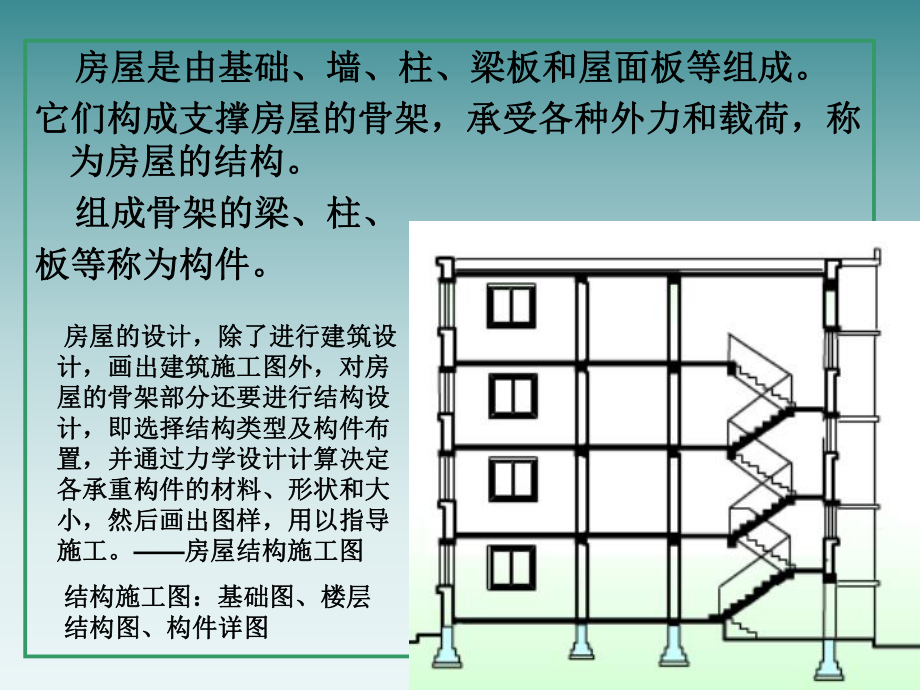

1、房屋结构施工图房屋结构施工图 房屋是由基础、墙、柱、梁板和屋面板等组成。房屋是由基础、墙、柱、梁板和屋面板等组成。它们构成支撑房屋的骨架，承受各种外力和载荷，称它们构成支撑房屋的骨架，承受各种外力和载荷，称为房屋的结构。为房屋的结构。 组成骨架的梁、柱、组成骨架的梁、柱、板等称为构件。板等称为构件。 房屋的设计，除了进行建筑设房屋的设计，除了进行建筑设计，画出建筑施工图外，对房计，画出建筑施工图外，对房屋的骨架部分还要进行结构设屋的骨架部分还要进行结构设计，即选择结构类型及构件布计，即选择结构类型及构件布置，并通过力学设计计算决定置，并通过力学设计计算决定各承重构件的材料、形状和大各承重构件的

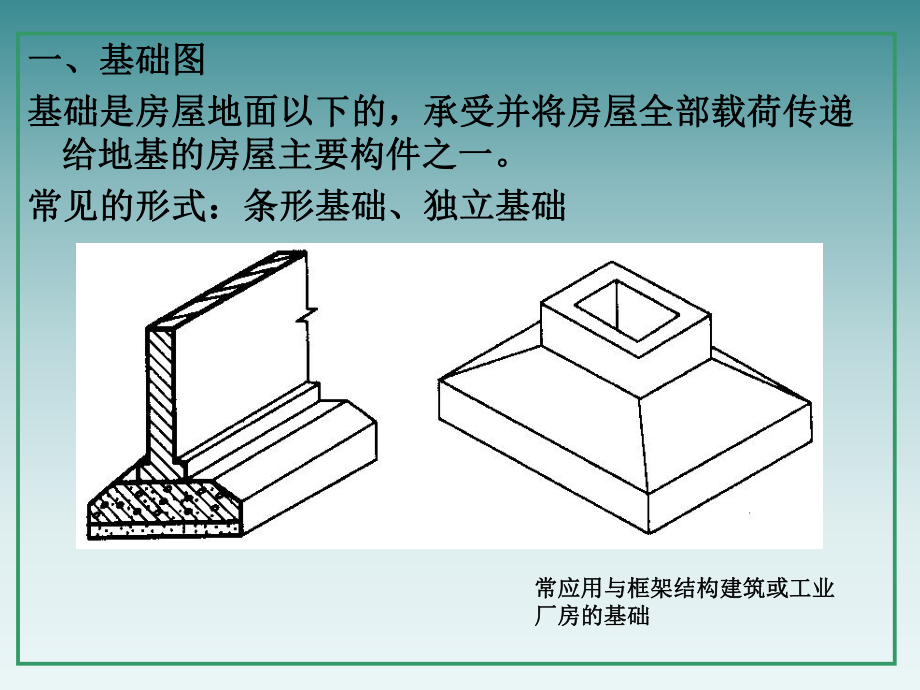

2、材料、形状和大小，然后画出图样，用以指导小，然后画出图样，用以指导施工。施工。房屋结构施工图房屋结构施工图结构施工图：基础图、楼层结构施工图：基础图、楼层结构图、构件详图结构图、构件详图一、基础图一、基础图基础是房屋地面以下的，承受并将房屋全部载荷传递基础是房屋地面以下的，承受并将房屋全部载荷传递给地基的房屋主要构件之一。给地基的房屋主要构件之一。常见的形式：条形基础、独立基础常见的形式：条形基础、独立基础常应用与框架结构建筑或工业常应用与框架结构建筑或工业厂房的基础厂房的基础基础的作用是承受房屋的全部基础的作用是承受房屋的全部载荷，并将重量传递给地基。载荷，并将重量传递给地基。 地基是基础底
3、下天然的或地基是基础底下天然的或经过加固的土层。经过加固的土层。 基坑是为基础施工而开挖基坑是为基础施工而开挖的土坑，坑底就是基础的底面。的土坑，坑底就是基础的底面。 基础墙基础墙埋入地下的墙埋入地下的墙 大放脚大放脚基础墙与垫层基础墙与垫层之间做成阶梯形的砌体。之间做成阶梯形的砌体。 防潮层防潮层基础墙上防止地下水对墙体侵蚀的一层防潮材料，基础墙上防止地下水对墙体侵蚀的一层防潮材料，一般做在距室内地面以下一般做在距室内地面以下60mm处。处。根据基础所用的材料不同，基础分为砖基础、混凝土基础和钢筋根据基础所用的材料不同，基础分为砖基础、混凝土基础和钢筋混凝土基础等。混凝土基础等。 基础图：基
4、础平面图和基础断面图，是房屋施工放线、开挖基基础图：基础平面图和基础断面图，是房屋施工放线、开挖基坑和砌筑基础的依据。坑和砌筑基础的依据。（一）基础平面图（一）基础平面图假想用一个水平面沿房屋的室内地面与基础之间进假想用一个水平面沿房屋的室内地面与基础之间进行剖切，移去上面部分后画的水平投影，是表明行剖切，移去上面部分后画的水平投影，是表明基础平面布置的图样。基础平面布置的图样。基础平面图基础平面图 1：100 2、 基础平面图的图示内容和要求 在基础平面图中，只画出基础墙、柱及基础底面的轮廓线，基础的细部轮廓(如大放脚)可省略不画 。 凡被剖切到的基础墙、柱轮廓线，应画成粗实线，基础底面的轮
5、廓线应画成中实线 。 基础平面图中采用的比例及材料图例与建筑平面图相同 基础平面图应注出与建筑平面图相一致的定位轴线编号和轴线尺寸 当基础墙上留有管洞时，应用虚线表示其位置，具体做法及尺寸另用详图表示 当基础中设基础梁和地圈梁时，用粗单点长划线表示其中心线的位置 3 、基础平面图的尺寸标注 基础平面图的尺寸标注分内部尺寸和外部尺寸两部分。 外部尺寸只标注定位轴线的间距和总尺寸。 内部尺寸应标注各道墙的厚度、柱的断面尺寸和基础底面的宽度等。 平面图中的轴线编号、轴线尺寸均应与建筑平面图相吻合。 基础平面图示的内容与特点基础平面图示的内容与特点1、比例、比例常用的比例为常用的比例为1：100或或1
6、：2002、图线：剖到的墙与柱的轮廓用粗实线，用细实、图线：剖到的墙与柱的轮廓用粗实线，用细实线表示基础的轮廓，一般不画大放脚的水平投影。线表示基础的轮廓，一般不画大放脚的水平投影。3、基础平面图上须用剖切线标出断面图的位置，、基础平面图上须用剖切线标出断面图的位置，凡是基础断面有变化的地方都应画出基础断面详凡是基础断面有变化的地方都应画出基础断面详图。图。基础平面图的轴线编号与房屋建筑平面图要一致基础平面图的轴线编号与房屋建筑平面图要一致（二）基础断面详图（二）基础断面详图 对每一种不同的基础，都应画出它的详图，断面对每一种不同的基础，都应画出它的详图，断面详图的编号与基础平面图上标注的剖切
7、线编号要详图的编号与基础平面图上标注的剖切线编号要一致。一致。 基础断面详图常用的比例为基础断面详图常用的比例为1：20基础断面中还应标明各部分（如基础墙、大放脚、基础、垫层等）的详细基础断面中还应标明各部分（如基础墙、大放脚、基础、垫层等）的详细尺寸及基础底面、室内标高等尺寸及基础底面、室内标高等 5、基础详图的主要内容 图名、比例 轴线及其编号 基础断面形状、大小、材料以及配筋 基础断面的详细尺寸和室内外地面标高及基础底面的标高 防潮层的位置和做法 施工说明等 图4.7 柱基础详图 楼层结构平面图是假想用一个水平的剖切平面沿楼板面将房屋剖开后所作的楼层水平投影。 它是用来表示每层的梁、板、
8、柱、墙等承重构件的平面布置，说明各构件在房屋中的位置，以及它们之间的构造关系，是现场安装或制作构件的施工依据。 一、一、 楼层结构平面图楼层结构平面图1、 楼层结构平面图的形成楼层结构平面图的形成 2 、图示内容和要求 (1)对于多层建筑，一般应分层绘制楼层结构平面图。但如各层构件的类型、大小、数量、布置相同时，可只画出标准层的楼层结构平面图。 (2)如平面对称，可采用对称画法，一半画屋顶结构平面图，另一半画楼层结构平面图。楼梯间和电梯间因另有详图，可在平面图上用相交对角线表示。 (3)当铺设预制楼板时，可用细实线分块画出板的铺设方向。 (4)当现浇板配筋简单时，直接在结构平面图中表明钢筋的弯
9、曲及配置情况，注明编号、规格、直径、间距。当配筋复杂或不便表示时，用对角线表示现浇板的范围 ，另画详图。 (5) 梁一般用单点粗点划线表示其中心位置，并注明梁的代号， (6)圈梁、门窗过梁等应编号注出，若结构平面图中不能表达清楚时，则需另绘其平面布置图。 (7)楼层、屋顶结构平面图的比例同建筑平面图，一般采用1 100或1 200的比例绘制。 (8)楼层、屋顶结构平面图中一般用中实线表示剖切到或可见的构件轮廓线，图中虚线表示不可见构件的轮廓线，为了画图方便，习惯上也可把楼板下不可见的墙身线和门窗洞位置线该改画成细实线。 3、尺寸标注 楼层结构平面图的尺寸，一般只注开间、进深、总尺寸及个别地方容
10、易弄错的尺寸。定位轴线的画法、尺寸及编号应与建筑平面图一致。 注明各种梁、板的结构底面标高，可以注写在构件代号后的括号内，也可以用文字作统一说明。 二、楼层结构布置图二、楼层结构布置图 假想沿楼板表面将房屋水平剖开后所画的楼层水假想沿楼板表面将房屋水平剖开后所画的楼层水平投影。表示每层的梁、板、柱、墙等承重构件的平投影。表示每层的梁、板、柱、墙等承重构件的平面布置，或表示现浇楼板的构造与配筋的图样。平面布置，或表示现浇楼板的构造与配筋的图样。 一般房屋有几层，就应画出几个楼层结构布置平面一般房屋有几层，就应画出几个楼层结构布置平面图。对于结构布置相同的楼层，可画一个通用的结图。对于结构布置相同
11、的楼层，可画一个通用的结构布置图。构布置图。1、比例和图线、比例和图线常用的比例为常用的比例为1：50和和1：100，简单的楼层结构布置，简单的楼层结构布置图可采用图可采用1：2002、代号与编号、代号与编号楼层上的各种梁、板构件都用代号和编号标记，查楼层上的各种梁、板构件都用代号和编号标记，查看图上的代号、编号和定位轴线，就可以了解各看图上的代号、编号和定位轴线，就可以了解各种构件的数量和位置。种构件的数量和位置。3、现浇楼板、现浇楼板 主要画出板的钢筋详图，表明受力钢筋的规格、配置和数量。主要画出板的钢筋详图，表明受力钢筋的规格、配置和数量。 规定同类钢筋只画一根，按其立面形状画在钢筋安放
12、的位置上，钢筋的规定同类钢筋只画一根，按其立面形状画在钢筋安放的位置上，钢筋的画法应符合标准的有关规定。画法应符合标准的有关规定。 图中应注明钢筋的编号、规格、直径和间距，还须注定位尺寸，对于弯图中应注明钢筋的编号、规格、直径和间距，还须注定位尺寸，对于弯起钢筋应注明轴线至弯起点的距离。起钢筋应注明轴线至弯起点的距离。 楼梯结构详图 一、基本知识： 1、双跑楼梯：是指从下一层楼（地）面到上一层楼面需要经过两个梯段，两梯段之间设一楼梯平台。 2、板式楼梯：是指梯段的结构形式，每一梯段是一块梯段板（梯段板中不设斜梁），梯段板直接支承在基础或楼梯梁上。 楼梯结构详图 二、楼梯结构平面图 水平剖面图，为了清楚的表示楼梯梁、梯段板、平台板的平面布置，剖切位置设在楼梯平台的上方，顶层设在顶层楼面上方适当位置。 分层画出。 楼梯结构详图 三、楼梯结构剖面图 表示楼梯间的各种构件的竖向布置和构造情况。 楼梯结构详图 四、楼梯结构详图的主要内容 平面图表明各构件的平面布置和代号、大小、定位尺寸及结构标高。 剖面图表明各构件的竖向布置和构造、梯段板和梯段梁的形状和配筋、断面尺寸、定位尺寸和钢筋尺寸及各构件底面的结构标高等。
