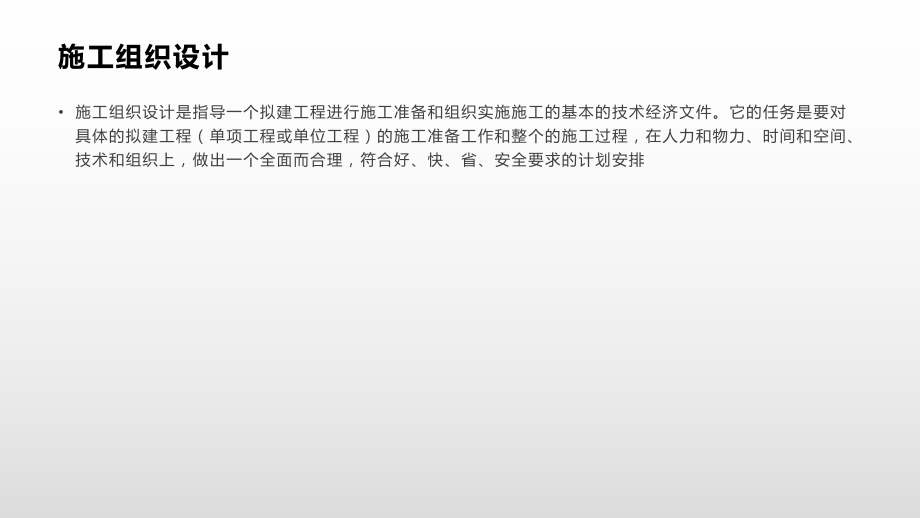

1、施工组织设计 施工组织设计是指导一个拟建工程进行施工准备和组织实施施工的基本的技术经济文件。它的任务是要对具体的拟建工程（单项工程或单位工程）的施工准备工作和整个的施工过程，在人力和物力、时间和空间、技术和组织上，做出一个全面而合理，符合好、快、省、安全要求的计划安排施工方案 施工方案是单位工程或分部（分项）工程中某施工方法的分析，是对施工实施过程所耗用的劳动力、材料、机械、费用以及工期等在合理组织的条件下，进行技术经济的分析，分析采用新技术，从中选择最优施工方法也即最优方案。对于工程项目中一些施工难点和关键分部、分项工程，我们经常会编制专门的施工方案。因此施工方案有包含在施工组织设计里和独立
2、编制两种形式。1、整体和局部的关系 施工方案和施工组织设计是密不可分的。不管是什么形式的施工方案，都是该工程项目施工组织设计必不可少的一部分。缺少了施工方案的施工组织设计只剩下空洞的外壳，不具备项目管理规划和实施的作用，也就没有存在的意义。而完全脱离了施工组织设计的施工方案，也是不切实际的技术文件，无法指导施工。2、指导与被指导的关系 施工组织设计确定了该工程项目的总体施工思想和全局部署，施工方案只是针对局部工程或分部分项工程而编制的。施工方案不管如何编制，也不论何种形式，都必须在施工组织设计的总体规划和全局部署下进行。如果说施工方案是目的，则施工组织设计就是纲。施工方案始终是在施工组织设计的
3、指导下进行编制和实施的。1、编制的目的不同 施工组织设计 它是一个工程的战略部署，是对工程全局全面的纲领性文件。要求具有科学性和指导性，突出组织二字，对施工中的人力、物力的选用方法，时间和空间的布置等各方面给予周密的安排。它是宏观的管理性的文件，它是依据合同、设计图纸以及各类规范、标准、规定和文件来编制的，它应该具有指导性。它是根据质量目标的要求、业主的实际要求以及设计的要求来选择、明确施工方法的。 施工方案 它是依据施工组织设计关于某一分项工程的施工方法而编制的具体的施工工艺，它将对此分项工程的材料、机具、人员、工艺进行详细的部署，保证质量要求和安全文明施工要求，它应该具有可行性、针对性，符
4、合施工及验收规范2、编制内容不同： 施工组织设计编制的对象是工程整体，可以是一个建设项目或建筑群，也可以是一个单位项目。它所包含的文件内容广泛，涉及工程施工的各个方面。从项目机构安排，施工方案选择，合理安排施工顺序和进度计划，有效选用施工场地，优化配置和节约使用人力、物力、财力、技术等生产要素，协调各方面的工作，施工有计划，有节奏，能够保证质量、进度、安全，取得良好的经济效益、社会效益和环境效益。 施工方案编制的对象通常指的是分部、分项工程。它是指导具体的一个分部、分项工程施工的实施过程。其编制内容通常包括该工程概况、施工中的难点及重点分析、施工方法的选用比较、具体的施工方法和质量、安全控制以
5、及成品保护等方面的内容。3、侧重点不同 施工组织设计侧重决策。决策讲究高屋建瓴，遇事具有前瞻性，强调全局规划。 施工方案侧重实施。实施讲究可操作性，强调通俗易懂，便于局部具体的施工指导。4、出发点不同 施工组织设计从项目决策层的角度出发，是决策者意志的文件化反映。它更多反映的是方案确定的原则，是如何通过多方案对比确定施工方法的。 施工方案从项目管理层的角度出发，是对施工方法的细化，它反映的是如何实施、如何保证质量、如何控制安全的。技术交底从操作层的角度出发，反映的是操作的细节。一、施工方案的编制内容 通常来讲，对一分项工程单独编制的施工方案应主要包括以下内容： （1）编制依据 （2）分项工程概
6、况和施工条件，说明分项工程的具体情况，选择本方案的优点、因素以及在方案实施前应具备的作业条件。 （3）施工总体安排。包括施工准备、劳动力计划、材料计划、人员安排、施工时间、现场布置及流水段的划分等。 （4）施工方法工艺流程，施工工序，四新项目详细介绍。可以附图附表直观说明，有必要的进行设计计算。 （5）质量标准。阐明主控项目、一般项目和允许偏差项目的具体根据和要求，注明检查工具和检验方法。 （6）质量管理点及控制措施。分析分项工程的重点难点，制定针对性的施工及控制措施及成品保护措施。 （7）安全、文明及环境保护措施。 （8）其他事项。二、主要施工方案 1、施工测量方案 1）工程概况 2）控制点
7、的布置及施测 3）轴线及各控制线的放样 4）轴线及高程点放样程序 5）施工时的各项限差和质量保证措施 6）竣工测量与变形观测 7）测量复核措施及资料的整改 8）施工测量工作的组织与管理 9）仪器保养和使用制度 10）测量管理制度 2、土方工程施工方案 1）编制依据 2）工程概况 3）施工部署 4）操作工艺 5）质量控制 3、模板工程施工方案 1）编制依据 2）工程概况 3）施工安排 4）施工准备 5）主要施工方法及措施 6）模板安装允许偏差及检验方法 7）注意事项 8）模板计算 9）模板用量经济技术分析 4、钢筋工程施工方案 1）概况 2）施工总体安排 3）主要施工方法 4）技术质量保证措施
8、5）安全消防措施 6）环保与文明施工措施 5、混凝土工程施工方案 1）编制依据 2）施工部署 3）施工方法 4）混凝土运送 5）质量要求 6）质量通病及防治措施 7）季节性施工 8）安全措施施工方案的内容 一、确定施工程序：指单位工程中分部工程或施工阶段的先后次序及制约关系。 二、确定施工流程：单位工程在平面或空间上施工的开始部位及展开方案。施工方法是确定施工流程的关键因素。 三、确定施工顺序：指分项工程及工序间施工的先后次序。 （一）确定施工顺序应遵循的基本原则和基本要求 1、确定施工顺序应遵循的基本原则： 先地下、后地上 施工时，通常应首先完成管道、管线等地下设施、土方工程和基础工程，然后
9、开始地上工程施工。但采用逆作法施工时除外。 先主体、后围护 施工时应先进行框架主体结构施工，然后进行围护结构施工。 先结构、后装饰 施工时先进行主体结构施工，然后进行装饰工程施工。但是，随着新建筑体系的不断涌现和建筑工业化水平的提高，某些装饰与结构构件均在工厂完成。 先土建、后设备 先土建、后设备是指一般的土建与水暖电卫等工程的总体施工程序。 以上原则不是一成不变的，在特殊情况下，如在冬期施工之前，应尽可能完成土建和维护工程，以利于施工中的防寒和室内作业的开展，从而达到改善工人的劳动环境、缩短工期的目的。以上原则在进一步完善中。 2、确定施工顺序的基本要求 1确定施工顺序时应考虑的因素 遵循施
10、工程序。施工顺序应在不违背施工程序的前提下确定。 必须符合施工工艺的要求。施工顺序应与施工工艺顺序相一致。如现浇柱的施工顺序为：绑钢筋支模板浇混凝土养护拆模。 必须与施工方法协调一致。如预制柱的施工顺序为：支模板绑钢筋浇混凝土养护拆模。 必须考虑工期和施工组织的要求。如室内外装饰工程的施工顺序。 必须考虑施工质量要求。安排施工顺序时，要以保证和提高工程质量为前提，影响工程质量时，要重新安排施工顺序或采取必要的技术措施。如外墙装饰安排在屋面卷材防水施工后进行；楼梯抹面最好自上而下进行，以保证质量。 必须考虑当地的气候条件。如冬季和雨季施工到来之前，应尽量先做基础工程、室外工程、门窗玻璃工程，为地
11、上和室内工程施工创造条件。 考虑施工安全要求。在立体交叉、平行搭接施工时，一定要注意安全问题。 四、选择施工机械和施工方法 1、土石方工程 （1）计算土石方工程的工程量，确定土石方开挖或爆破方法，选择土石方施工机械。 （2）确定土壁放边坡的坡度系数或土壁支撑形式以及板桩打设方法。 （3）选择排除地面、地下水的方法。确定排水沟、集水井或井点布置方案所需设备。 （4）确定土石方平衡调配方案。 2、基础工程 （1）浅基础的垫层、混凝土基础和钢筋混凝土基础施工的技术要求，以及地下室施工的技术要求。 （2）桩基础施工的施工方法和施工机械选择。 3、砌筑工程 （1）墙体的组砌方法和质量要求； （2）弹线及
12、皮数杆的控制要求； （3）确定脚手架搭设方法及安全网的挂设方法； （4）选择垂直和水平运输机械。 4、钢筋混凝土工程 （1）确定混凝土工程施工方案：滑模法、升板法或其他方法； （2）确定模板类型及支模方法，对于复杂工程还需进行模板设计和绘制模板放样图； （3）选择钢筋的加工、绑扎和焊接方法； （4）选择混凝土的制备方案，如采用商品混凝土，还是现场拌制混凝土。确定搅拌、运输、浇筑顺序和方法，以及泵送混凝土和普通垂直运输混凝土的机械选择； （5）选择混凝土搅拌、振捣设备的类型和规格，确定施工缝留设位置； （6）确定预应力混凝土的施工方法、控制应力和张拉设备。 5、结构安装工程 （1）确定起重机械类
13、型、型号和数量； （2）确定结构安装方法（如分件吊装法还是综合吊装法），安排吊装顺序、机械位置和开行路线及构件的制作、拼装场地； （3）确定构件运输、装卸、堆放方法和所需机具设备的规格、数量和运输道路要求。 6、屋面工程 （1）屋面工程各个分项工程施工的操作要求； （2）确定屋面材料的运输方式和现场存放方式。 7、装饰工程 （1）各种装饰工程的操作方法及质量要求； （2）确定材料运输方式及储存要求； （3）确定所需机具设备。 8、现场垂直运输、水平运输及脚手架等搭设 （1）明确垂直运输和水平运输方式、布置位置、开行路线，选择垂直运输及水平运输机具型号和数量； （2）根据不同建筑类型，确定脚手架
14、所用材料、搭设方法及安全网的挂设方法。 （五）选择施工机械时应注意的问题 1、应首先根据工程特点选择适宜的主导工程施工机械。 2、各种辅助机械应与直接配套的主导机械的生产能力协调一致。 3、在同一建筑工地上的建筑机械的种类和型号应尽可能少。 4、尽量选用施工单位的现有机械，以减少施工的投资额，提高现有机械的利用率，降低工程成本。 确定各个分部工程垂直运输方案时应进行综合分析，统一考虑。 四、主要的施工技术、质量、安全、减低成本、现场文明施工措施 （一）技术措施 对采用新材料、新结构、新技术的工程，以及高耸、大跨度、重型构件、深基础的特殊工程，在施工中应制定相应的技术措施。其内容一般包括： 1、
15、要表明工程的平面、剖面示意图以及工程量一览表； 2、施工方法的特殊要求、工艺流程、技术要求； 3、水下混凝土浇注及冬雨季施工措施； 4、材料、构件和机具的特点、使用方法和需要量。 （二）保证和提高工程质量措施 保证质量的关键是对工程施工中经常发生的质量通病制定防治措施，以及对采用新工艺、新材料、新技术和新结构制定有针对性的技术措施，确保基础质量的措施，保证主体结构中关键部位质量的措施，以及复杂特殊工程的施工技术组织措施等。 1、保证定位放线、轴线尺寸、标高测量等准确无误的措施； 2、保证地基承载力、基础、地下结构及防水施工质量的措施； 3、保证主体结构等关键部位施工质量的措施； 4、保证屋面、
16、装修工程施工质量的措施； 5、冬雨季施工措施； 6、解决质量通病措施； 7、保证采用新工艺、新材料、新技术和新结构的工程施工质量的措施； 8、保证和提高工程质量的组织措施，如现场管理机构的设置、人员培训、建立质量检查制度等。 9、提出分部分项工程的质量评定的目标计划等。 （三）确保施工安全措施 保证安全的关键是贯彻安全操作规程，对施工中可能发生的安全问题提出预防措施并加以落实。保证安全的措施主要包括以下几个方面： 1、保证土方边坡稳定的措施； 2、脚手架、吊蓝、安全网的设置和防止人员坠落各类洞口的防范措施； 3、外用电梯、井架及塔吊等垂直运输机具的拉结要求和防倒塌措施； 4、安全用电和机电设备防短路、防触电措施； 5、易燃、易爆、有毒作业场所的防火、防爆、防毒措施； 6、季节性安全措施。防洪防雨、防暑降温、防滑、防火、防冻。特殊天气发生前后的安全检查措施及安全维护制度； 7、现场周围通行道路及居民安全保护、隔离措施； 8、确保施工安全的宣传、教育及检查等组织工作。 （四）降低工程成本措施 降低成本措施包括提高劳动生产率、节约劳动力、节约材料、节约机械设备费用、节约临时设施费用等方面的措
