《最新混凝土配合比设计规程(JGJ55).ppt》由会员分享，可在线阅读，更多相关《最新混凝土配合比设计规程(JGJ55).ppt（60页珍藏版）》请在第壹文秘上搜索。

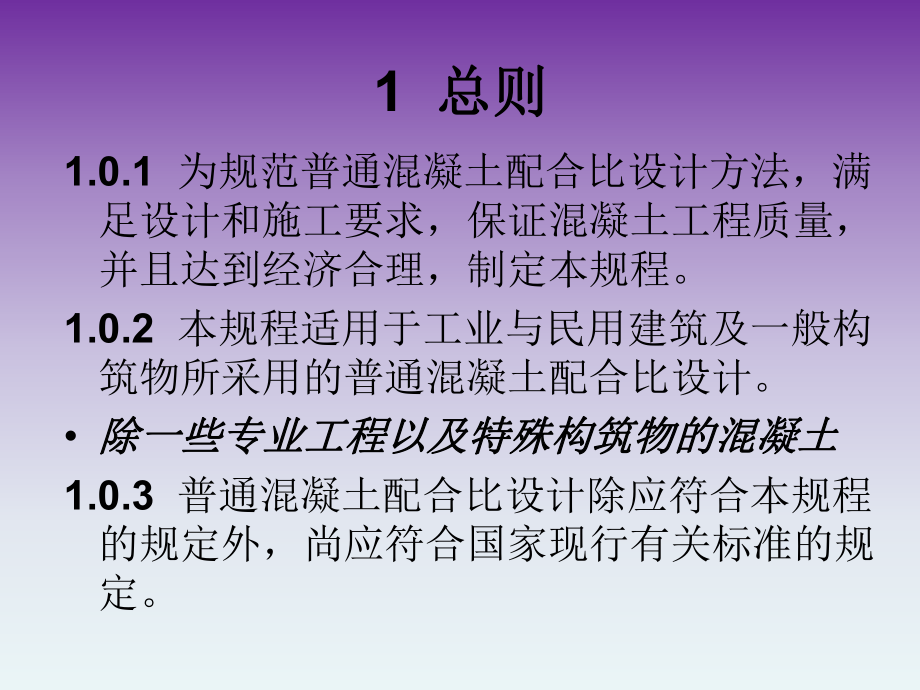

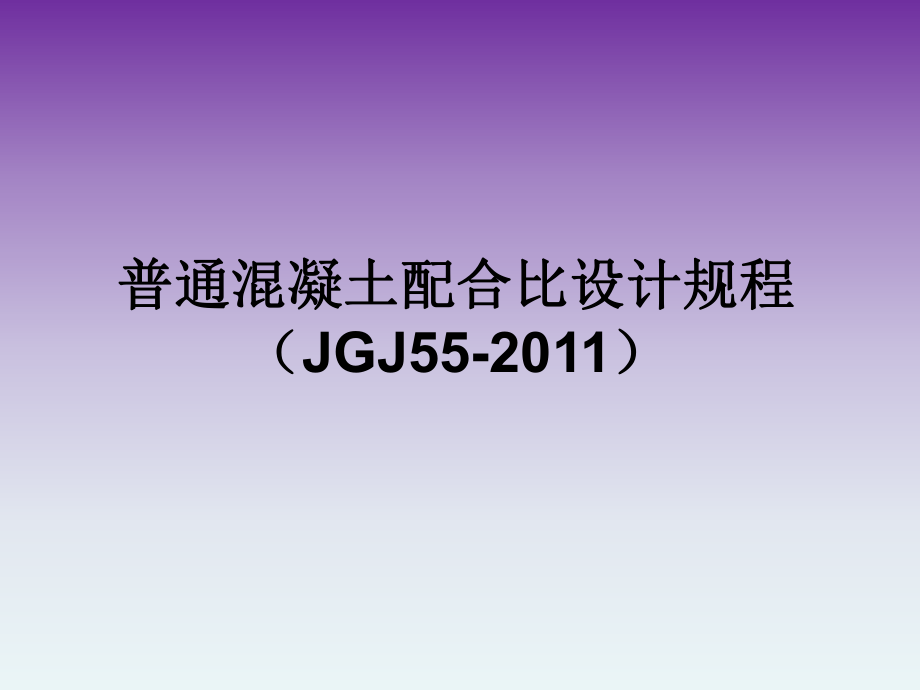

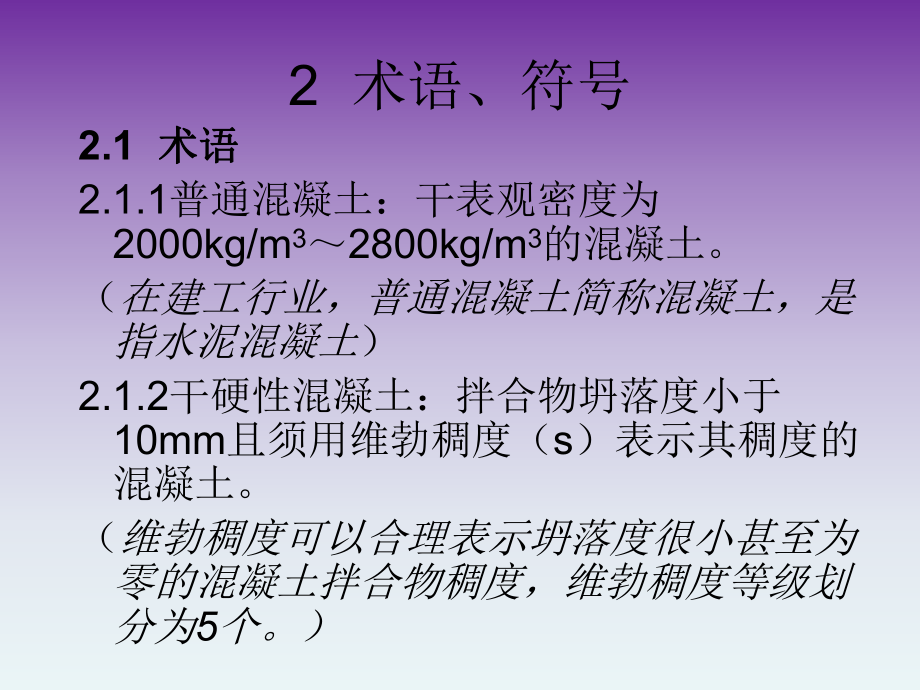

1、普通混凝土配合比设计规程普通混凝土配合比设计规程（JGJ55-2011）1 总则总则1.0.1 为规范普通混凝土配合比设计方法，满足设计和施工要求，保证混凝土工程质量，并且达到经济合理，制定本规程。1.0.2 本规程适用于工业与民用建筑及一般构筑物所采用的普通混凝土配合比设计。除一些专业工程以及特殊构筑物的混凝土除一些专业工程以及特殊构筑物的混凝土1.0.3 普通混凝土配合比设计除应符合本规程的规定外，尚应符合国家现行有关标准的规定。2 术语、符号 2.1 术语术语2.1.1普通混凝土：干表观密度为 2000kg/m32800kg/m3的混凝土。（在建工行业，普通混凝土简称混凝土，是指水泥混凝
2、土）2.1.2干硬性混凝土：拌合物坍落度小于10mm且须用维勃稠度（s）表示其稠度的混凝土。（维勃稠度可以合理表示坍落度很小甚至为零的混凝土拌合物稠度，维勃稠度等级划分为5个。）2 术语、符号 等级 维勃稠度（s） V0 31 V1 3021 V2 2011 V3 106 V4 532 术语、符号2.1.3塑性混凝土：拌合物坍落度为10mm90mm的混凝土。2.1.4流动性混凝土：拌合物坍落度为100mm150mm的混凝土。2.1.5大流动性混凝土：拌合物坍落度不低于160mm的混凝土。2 术语、符号坍落度等级划分为5个等级。 等级 坍落度（mm） S1 1040 S2 5090 S3 100
3、150 S4 160210 S5 2202 术语、符号2.1.6 抗渗混凝土：抗渗等级不低于P6的混凝土。2.1.7 抗冻混凝土：抗冻等级不低于F50的混凝土。（均指设计提出要求的抗渗或抗冻混凝土）2.1.9 泵送混凝土：可在施工现场通过压力泵及输送管道进行浇筑的混凝土。（包括流动性混凝土和大流动性混凝土，泵送时坍落度不小于100mm。）2 术语、符号2.1.10大体积混凝土：体积较大的、可能由胶凝材料水化热引起的温度应力导致有害裂缝的结构混凝土。（大体积混凝土也可以定义为，混凝土结构物实体最小几何尺寸不小于1m的大体量混凝土，或预计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产
4、生的混凝土。）2 术语、符号 2.1.11 胶凝材料：混凝土中水泥和矿物掺合料的总称。2.1.12 胶凝材料用量：混凝土中水泥用量和矿物掺合料用量之和。（胶凝材料和胶凝材料用量的术语和定义在混凝土胶凝材料和胶凝材料用量的术语和定义在混凝土工程技术领域已被广泛接受工程技术领域已被广泛接受）2.1.13 水胶比：混凝土中用水量与胶凝材料用量的质量比。（代替水灰比）2.1.14 矿物掺合料掺量：矿物掺合料用量占胶凝材料用量的质量百分比。2.1.15 外加剂掺量：外加剂用量相对于胶凝材料用量的质量百分比。（1115是新组建的术语和定义） 2 术语、符号 fb胶凝材料28d胶砂抗压强度实测值（MPa）m
5、0计算（基准）配合比每立方米混凝土的用量（kg）；f粉煤灰影响系数；s粒化高炉矿渣粉影响系数；Pt六个试件中不少于4个未出现渗水时的最大水压值（MPa）；P设计要求的抗渗等级值；Tt试配时要求的坍落度值（mm）；Tp入泵时要求的坍落度值（mm）T试验测得的预计出机到泵送时间段内的坍落度经时损失值（mm）。3 基本规定（新增加）基本规定（新增加）3.0.1 混凝土配合比设计应满足混凝土配制强度、拌合物性能、力学性能、长期性能和耐长期性能和耐久性能的久性能的设计要求。混凝土拌合物性能、力学性能、长期性能和耐久性能的试验方法应分别符合现行国家标准普通混凝土拌合物性能试验方法标准GB/T50080、普
6、通混凝土力学性能试验方法标准GB/T50081和普通混凝土长期性能和耐久性能试验方法标准GB/T50082的规定。强调混凝土配合比设计应满足耐久性能要求强调混凝土配合比设计应满足耐久性能要求这是本次规程修订的重点之一。这是本次规程修订的重点之一。3 基本规定（新增加）基本规定（新增加）3.0.2 混凝土配合比设计应采用工程实际使用的原材料，并应满足国家现行标准的有关要求；配合比设计应以干燥状态骨料为基准，细骨料含水率应小于0.5%，粗骨料含水率应小于0.2%。我国长期以来一直在建设工程中采用以干燥状态骨料为基准的混凝土配合比设计，具有可操作性，应用情况良好。 3 基本规定（基本规定（最大水胶比
7、）3.0.3 混凝土的最大水胶比应符合混凝土结构设计规范GB50010的规定。(控制水胶比是保证耐久性的重要手段，水胶比是配比设计的首要参数）混凝土结构设计规范混凝土结构设计规范对不同环境条件的对不同环境条件的混凝土最大水胶比作了规定。混凝土最大水胶比作了规定。 环境类别环境类别 一一 二二(a) (b) 三三最大水灰比最大水灰比 0.65 0.60 0.55 0.503 基本规定基本规定环境类别条件一室内正常环境二a室内潮湿环境；非严寒和非寒冷地区的露天环境、与无侵蚀性的水或土壤直接接触的环境二b严寒和寒冷地区的露天环境、与无侵蚀性的水或土壤直接接触的环境三使用除冰盐的环境；严寒和寒玲地区冬
8、季水位变动的环境；滨海室外环境四海水环境五受人为或自然的慢蚀性物质影响的环境补充：GB/T50476-2008 混凝土结构耐久性设计规范3 基本规定（基本规定（最小胶凝材料）3.0.4 混凝土的最小胶凝材料用量应符合表3.0.4的规定，配制C15及其以下强度等级的混凝土，可不受表3.0.4的限制。（在满足最大水胶比条件下，最小胶凝材料用量是满足混凝土施工性能和掺加矿物掺和料后满足混凝土耐久性的胶凝材料用量）3 基本规定（修订前的规定）基本规定（修订前的规定） 环境条件 最大水灰比 最小水泥用量 当用活性掺合料取代部分水泥时，表中的最大水灰比及最小水泥用量即为替代前的水灰比和水泥用量。 素砼钢砼
9、 预砼素砼钢砼预砼一0.65 0.60200260300二a0.700.60 0.60225280300二b0.550.55 0.55250280300三0.500.50 0.50300300300GB/T50476-2008 混凝土结构耐久性设计规范中有关胶凝材料用量条款3 基本规定（基本规定（矿物掺合料最大掺量）3.0.5 矿物掺合料在混凝土中的掺量应通过试验确定。钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-1的规定；预应力钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-2的规定。 规定矿物掺合料最大掺量主要是为了保证混凝土耐久性耐久性能能。 矿物掺合料在混凝土中的实际掺量是通过试
10、验确定试验确定的，在本规程配合比调整和确定步骤中规定了耐久性试验验证，以确保满足工程设计提出的混凝土耐久性要求。 当采用超出表3.0.5-1和表3.0.5-2给出的矿物掺合料最大掺量时，全然否定不妥，通过对混凝土性能进行全面试验混凝土性能进行全面试验论证，论证，证明结构混凝土安全性和耐久性可以满足设计要求后，还是能够采用的。3 基本规定（基本规定（水溶性氯离子最大含量）3.0.6 混凝土拌合物中水溶性氯离子最大含量应符合表3.0.6的要求。混凝土拌合物中水溶性氯离子含量应按照现行行业标准水运工程混凝土试验规程JTJ 270中混凝土拌合物中氯离子含量的快速测定方法进行测定。 按环境条件影响氯离子
11、引起钢锈的程度简明地分为四类，并规定了各类环境条件下的混凝土中氯离子最大含量。 采用测定混凝土拌合物中氯离子的方法，与测试硬化后混凝土中氯离子的方法相比，时间大大缩短，有利于配合比设计和控制。 表3.0.6中的氯离子含量系相对混凝土中水泥用量的百分比，与控制氯离子相对混凝土中胶凝材料用量的百分比相比，偏于安全。3 基本规定（基本规定（最小含气量）3.0.7 长期处于潮湿或水位变动的寒冷和严寒环境、以及盐冻环境的混凝土应掺用引气剂。引气剂掺量应根据混凝土含气量要求经试验确定；掺用引气剂的混凝土最小含气量应符合表3.0.7的规定，最大不宜超过7.0%。 掺加适量引气剂有利于混凝土的耐久性，尤其对掺
12、加适量引气剂有利于混凝土的耐久性，尤其对于有较高抗冻要求的混凝土，掺加引气剂可以明于有较高抗冻要求的混凝土，掺加引气剂可以明显提高混凝土的抗冻性能。引气剂掺量要适当，显提高混凝土的抗冻性能。引气剂掺量要适当，引气量太少作用不够，引气量太多混凝土强度损引气量太少作用不够，引气量太多混凝土强度损失较大。失较大。3 基本规定（基本规定（最大碱含量）3.0.8 对于有预防混凝土碱骨料反应设计要求的工程，混凝土中最大碱含量不应大于3.0kg/m3，并宜掺用适量粉煤灰等矿物掺合料；对于矿物掺合料碱含量，粉煤灰碱含量可取实测值的1/6，粒化高炉矿渣粉碱含量可取实测值的1/2。 掺加适量粉煤灰和粒化高炉矿渣粉
13、等矿物掺合料，掺加适量粉煤灰和粒化高炉矿渣粉等矿物掺合料，对预防混凝土碱骨料反应具有重要意义。对预防混凝土碱骨料反应具有重要意义。 混凝土中碱含量是测定的混凝土各原材料碱含量混凝土中碱含量是测定的混凝土各原材料碱含量计算之和，而实测的粉煤灰和粒化高炉矿渣粉等计算之和，而实测的粉煤灰和粒化高炉矿渣粉等矿物掺合料碱含量并不是参与碱骨料反应的矿物掺合料碱含量并不是参与碱骨料反应的有效有效碱含量碱含量，对于矿物掺合料中有效碱含量，粉煤灰，对于矿物掺合料中有效碱含量，粉煤灰碱含量取实测值的碱含量取实测值的1/61/6，粒化高炉矿渣粉碱含量取，粒化高炉矿渣粉碱含量取实测值的实测值的1/21/2，已经被混凝
14、土工程界采纳。，已经被混凝土工程界采纳。4 混凝土配制强度的确定混凝土配制强度的确定4.0.1 混凝土配制强度应按下列规定确定：1当混凝土的设计强度等级小于C60时，配制强度应按下式计算： 2当设计强度等级不小于C60时，配制强度应按下式计算（新增新增）cu,0cu,k1.645ffcu,0cu,k1.15ff4 混凝土配制强度的确定混凝土配制强度的确定4.0.2 混凝土强度标准差应按照下列规定确定：1当具有近1个月3个月的同一品种、同一强度等级混凝土的强度资料时，其混凝土强度标准差应按下式计算： n试件组数，n值应大于或者等于值应大于或者等于30。22cu ,fcu11niifnmn4 混凝
15、土配制强度的确定混凝土配制强度的确定 对于强度等级不大于C30的混凝土：当计算值不小于3.0MPa时，应按照计算结果取值；当计算值小于3.0MPa时，应取3.0MPa。 对于强度等级大于C30且不大于C60的混凝土：当计算值不小于4.0MPa时，应按照计算结果取值；当计算值小于4.0MPa时，应取4.0MPa。 C20和C25，2.5MPa；（修订前）大于或等于C30，3.0MPa。（修订前）4 混凝土配制强度的确定混凝土配制强度的确定2当没有近期的同一品种、同一强度等级混凝土强度资料时，其强度标准差可按表4.0.2取值。 C20 C25C45 C50C55 4.0 5.0 6.0 C35(修
16、改前）4 混凝土配制强度的确定混凝土配制强度的确定4.0.3 遇有下列情况时应提高混凝土配制强度：1现场条件与试验室条件有显著差异时；2C30等级及其以上强度等级的混凝土，采用非统计方法非统计方法评定时。即：配制强度计算公式中的“大于”符号的使用条件。5 混凝土配合比计算混凝土配合比计算5.1 水胶比 5.1.1 混凝土强度等级不大于不大于C60等级时，混凝土水胶比宜按下式计算： fb胶凝材料（水泥与矿物掺合料按使用比例混合）28d胶砂抗压强度（MPa）， abcu,0abb/fWBff 5 混凝土配合比计算混凝土配合比计算1当胶凝材料28d胶砂抗压强度无实测值时，可按下式计算： f、s 粉煤灰(fly ash)影响系数和粒化高炉矿渣粉(slag)影响系数， fce 水泥(cement)28d胶砂抗压强度（MPa）。 采用级粉煤灰宜取上限值。 采用S75级粒化高炉矿渣粉宜取下限值，采用S95级粒化高炉矿渣粉宜取上限值，采用S105级粒化高炉矿渣粉可取上限值加0.05。 当超出表中的掺量时，粉煤灰和粒化高炉矿渣粉影响系数应经试验确定。bfsceff5 混凝土配合比计算混凝土配合比计算2当
