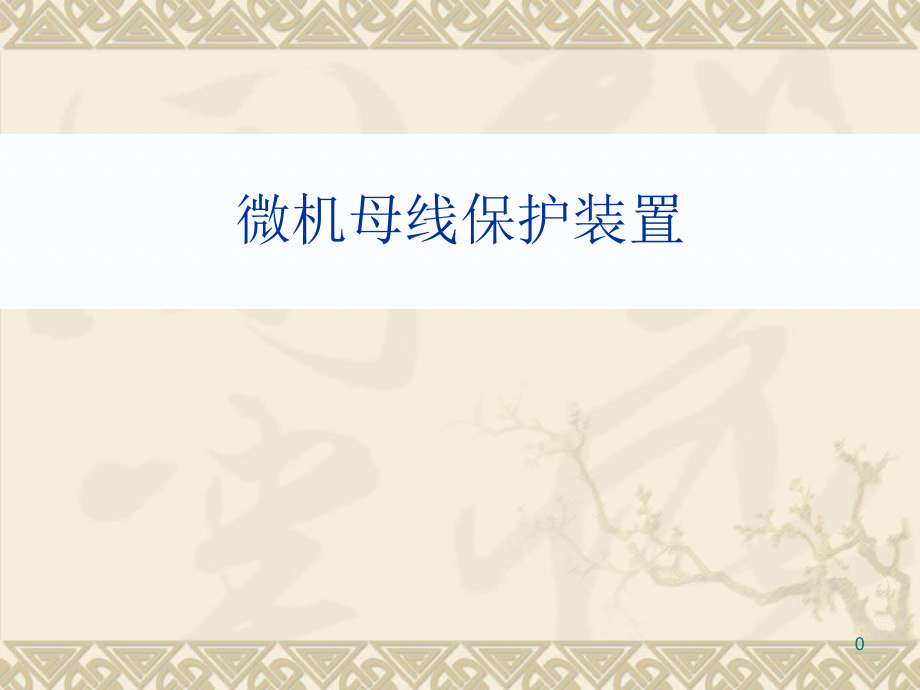

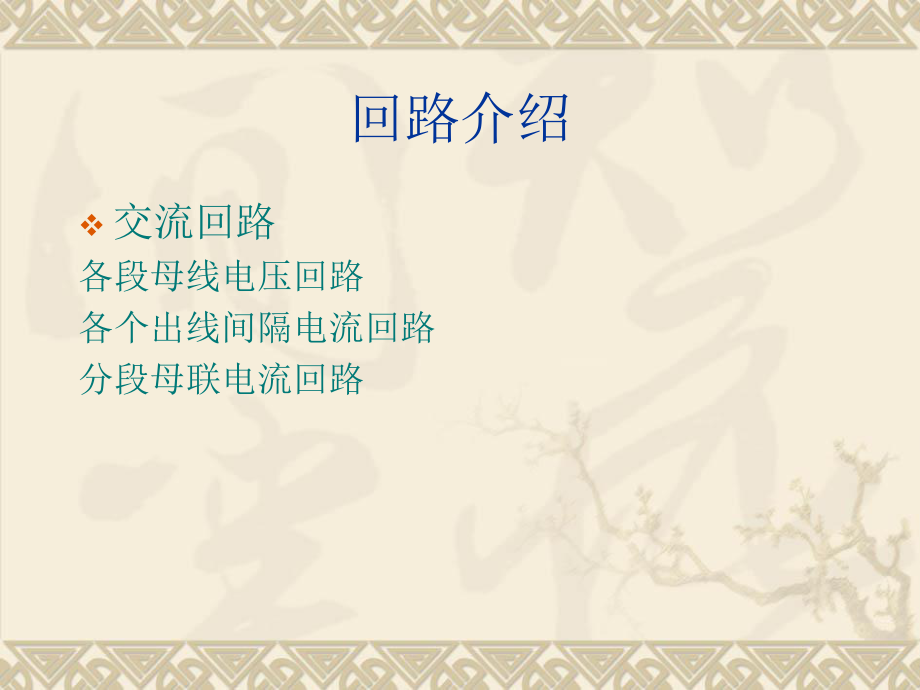

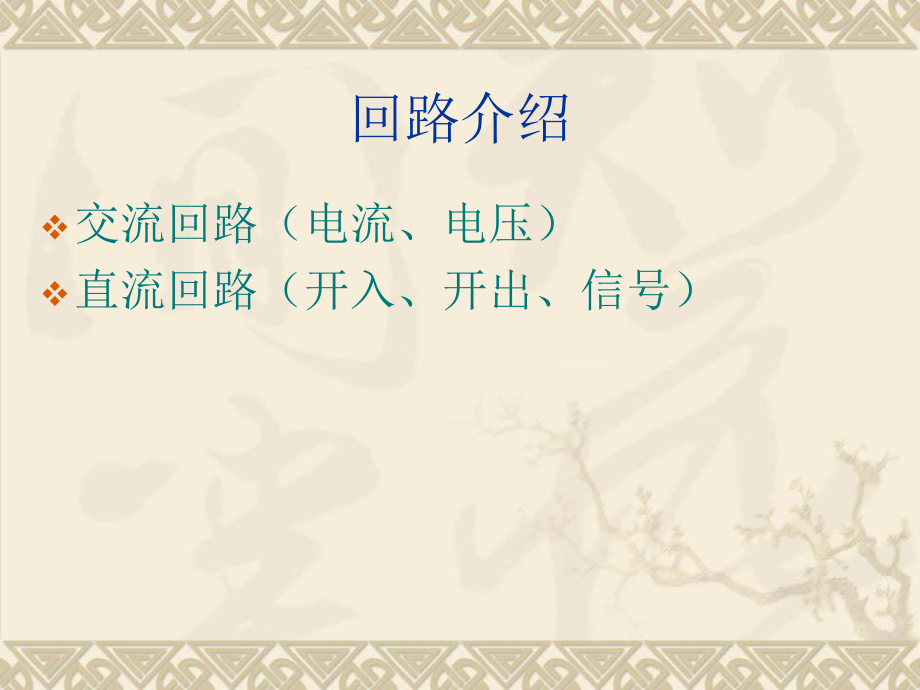

1、0微机母线保护装置回路介绍v交流回路（电流、电压）v直流回路（开入、开出、信号）回路介绍v交流回路各段母线电压回路各个出线间隔电流回路分段母联电流回路回路介绍v直流回路1）刀闸位置接点2）分段母联开关位置接点3）失灵开入4）跳闸出口回路5）启动分段失灵（仅用在双母双分段接线）6）信号回路4保护原理简介功能配置v实现母线差动保护、断路器失灵保护、母联失灵保护、母联死区保护、CT断线判别功能及PT断线等判别功能。v母联（分段）过流保护、母联（分段）非全相保护可以根据工程需求进行配置。5保护原理简介差动保护v和电流及差电流定义n和电流是指母线上所有连接元件电流的绝对值之和 ,公式如下:n差电流是指母
2、线上所有连接元件电流和的绝对值 ,公式如下:n差电流与和电流计算特点:t需考虑CT变比折算。t分相计算。mjIjIr1mjIjId16保护原理简介差动保护v起动判据n和电流突变量判据:当任一相的和电流突变量大于突变量门坎时，该相起动元件动作,表达式如下:n差电流越限判据 :当任一相的差电流大于差电流门坎定值时，该相起动元件动作,表达式如下:n启动元件一旦动作后自动展宽20ms，再根据启动元件返回判据决定该元件何时返回。当任一相差电流小于差动保护启动电流定值的95%，且各支路的该相相电流均小于1.2倍的额定电流时，该相启动元件返回。其表达式为： mjIIIInjdsetd2 , 12 . 195
3、. 0dsetdII dsetrIi7保护原理简介差动保护v复式比率差动判据 复式比率差动判据相对于传统的比率制动判据，由于在制动量的计算中引入了差电流，使其在母线区外故障时有极强的制动特性，在母线区内故障时无制动，因此能更明确的区分区外故障和区内故障。 drrddsetdIIKIII保护原理简介差动保护v理想状态下区内故障区内故障Id = 常量常量 Ir = Id; Ir Id=0;Id Kr*(Ir Id) =0 区内无制动。区外故障区外故障Id = I1 I2 =0; Ir = I1 + I2 = 常量常量; Id Kr*(Ir Id)区外可靠制动。IdIdI = 0Id=0I1I2 =
4、 I1保护原理简介差动保护v差动回路包括大差回路与某段母线小差回路1)大差回路是除母联开关以外的母线上所有其余支路电流所构成的差动回路；2)某段母线小差回路是与该母线相连接的各支路电流构成的差动回路，其中包括了与该段母线相关联的母联开关。10保护原理简介差动保护v故障母线选择逻辑 1) 对于固定连接式不分段母线：大差比率差动元件既是区内故障判别元件，也是故障母线选择元件。2) 对于分段母线:大差比率差动元件作为区内故障判别元件；使用小差比率差动元件作为故障母线选择元件。 保护原理简介差动保护v差流计算方式 定义母线上所有元件极性一致，母联的极性同II母线上元件极性： I母线小差I母线上各元件电
5、流和母联电流； II母线小差II母线上各元件电流和母联电流。12保护原理简介差动保护v电压闭锁元件电压闭锁元件 n式中：Ua、 Ub 、 Uc为母线相电压，3U0为母线三倍零序电压，U2为母线负序电压。 n电压开放条件为或逻辑，即三个判据中的任何一个被满足，该段母线的电压闭锁元件就会开放，称为复合电压元件动作。如母线电压正常，则闭锁元件返回。本元件瞬时动作，动作后自动展宽20ms 再返回。 n差动保护和断路器失灵保护的出口接点均经复合电压闭锁setsetsetcsetbsetaUUUUUUUUUU22003或或13保护原理简介母联死区 当故障发生在母联（分段）开关与母联（分段）CT之间时，母联
6、（分段）开关已跳开而母联（分段）流互仍有电流，母联死区保护经母线差动复合电压闭锁后切除相关母线。 14保护原理简介母联失灵 只有母联（分段）开关作为联络开关时，才启动母联（分段）失灵保护。 保护原理简介断路器失灵保护 线路支路失灵电流判据线路支路失灵电流判据 16保护原理简介断路器失灵保护主变支路失灵电流判据 17保护原理简介断路器失灵保护v失灵复压元件 保护原理简介断路器失灵保护19保护原理简介TA断线 TA断线闭锁逻辑框图断线闭锁逻辑框图母联（分段）电流回路断线，并不会影响保护对区内、区外故障的判别，只是会失去对故障母线的选择性。因此，联络开关电流回路断线不需闭锁差动保护，只需转入母线互联
7、（单母方式）即可。联络断路器联络断路器TA断线逻辑框图断线逻辑框图 TA断线告警逻辑框图断线告警逻辑框图20保护原理简介TV断线告警v某一段非空母线失去电压，延时9秒发TV断线告警信号。除了该段母线的复合电压元件将一直动作外，对保护没有其他影响。 v空母线：与此母线相联的间隔无电流。v失去电压：差动或失灵复合电压开放条件满足。v延时9秒：连续满足电压开放条件9秒，中间返回重新计时。保护原理简介母线互联v母联（分段）开关操作电源失电时必须投入互联压板 v倒闸操作时必须投入互联压板 v“互联信号”：母线处于经刀闸互联状态，母联CT短线保护原理简介母联（分段）检修压板1、 母联（分段）检修时，才允许投入“母联（分段）检修压板”； 2、 该压板一旦投入，将退出母联开关所有相关的保护逻辑，如母联电流不计入其联接母线的小差电流，退出母联失灵保护、退出母联过流保护、退出母联非全相保护； 3、 为防止“母联检修压板”误投，“母联检修压板”状态与开关电流状态不对应时间超过10s 时装置报“母联检修压板误投”事件并点亮运行异常告警灯v双母线双分段接线v注意： 分段间隔 1） 在差动保护中与出线间隔处理方式相同 2）在失灵保护中与母联处理方式相同双母线接线方式
