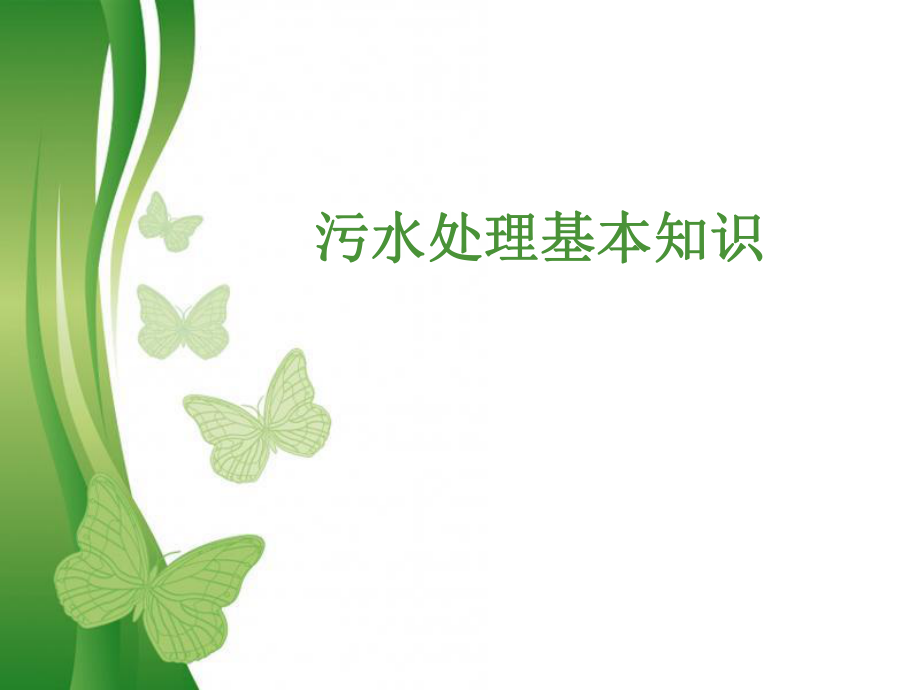

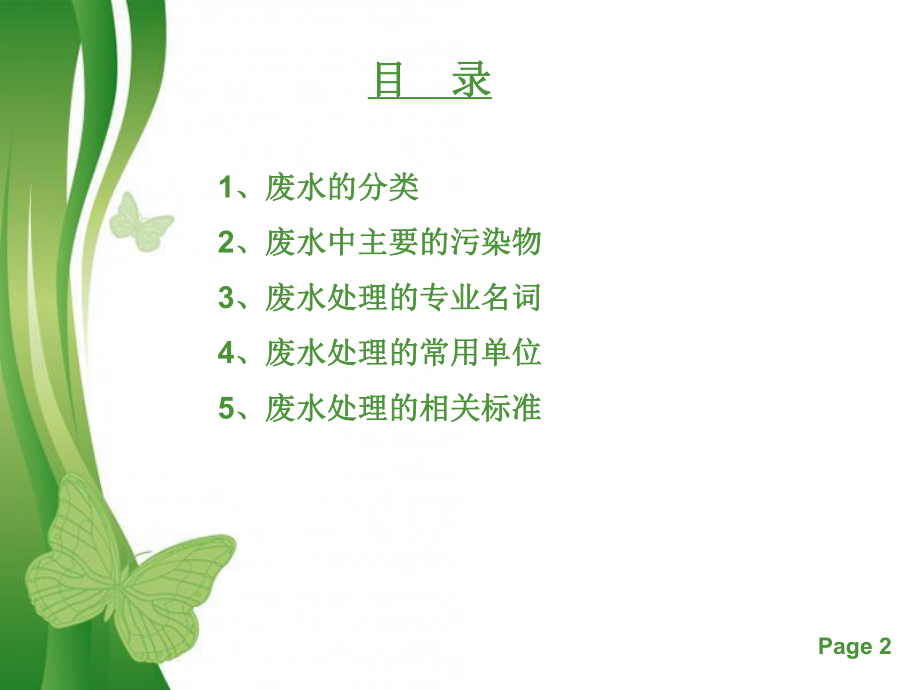

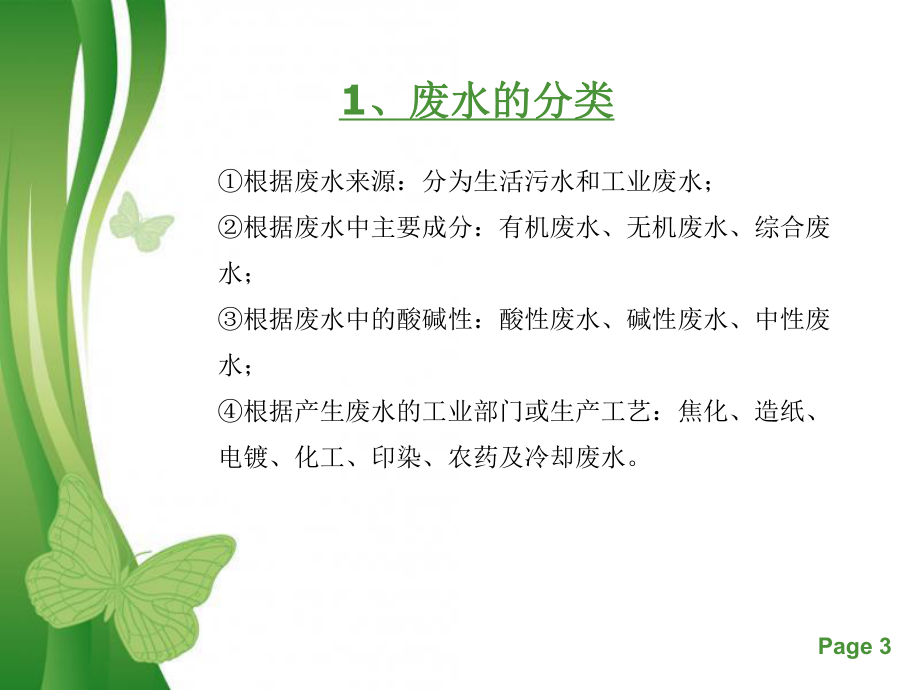

1、Free Powerpoint TemplatesPage 1Free Powerpoint Templates污水处理基本知识污水处理基本知识Free Powerpoint TemplatesPage 2目目 录录1、废水的分类、废水的分类2、废水中主要的污染物、废水中主要的污染物3、废水处理的专业名词、废水处理的专业名词4、废水处理的常用单位、废水处理的常用单位5、废水处理的相关标准、废水处理的相关标准Free Powerpoint TemplatesPage 31、废水的分类、废水的分类根据废水来源：分为生活污水和工业废水；根据废水中主要成分：有机废水、无机废水、综合废水；根据废水中的酸

2、碱性：酸性废水、碱性废水、中性废水；根据产生废水的工业部门或生产工艺：焦化、造纸、电镀、化工、印染、农药及冷却废水。 Free Powerpoint TemplatesPage 42、废水中主要污染物质废水中主要污染物质固体污染物有机污染物油类污染物有毒污染物（无机化学毒物、有机化学毒物、放射性物质）生物污染物酸碱污染物营养物质污染物感官污染物热污染。 Free Powerpoint TemplatesPage 53、 废水处理的专业名词废水处理的专业名词固体污染物：水中以固体形态存在的污染物，其存在形态包括悬浮状态、胶体状态和溶解状态三种。 悬浮物：粒径在1nm以下，主要以低分子或离子状态存

3、在的固体物质。浊度：对水中不易沉淀的微小胶体悬浮物的检测指标。用浊度仪测量浊度就是测量溶液的相对透光度，并以NTU为单位。RO膜元件运行限值中经常规定：给水的最大浊度为1.0 NTU。 Free Powerpoint TemplatesPage 6色泽和色度：色泽是废水中的颜色种类，通常用文字描述。色度是指废水所呈现的颜色深浅程度。铂钴标准比色法：规定在1L水中含有Pt1mg及Co0.5mg所产生的颜色深浅为1度。稀释倍数法：将废水按一定的稀释倍数，用水稀释到接近无色时的稀释倍数。 生化需氧量（BOD）：是指在温度、时间都一定的条件下，微生物在分解、氧化水中有机物的过程中，所消耗的溶解氧量。

4、Free Powerpoint TemplatesPage 7化学需氧量COD：是指在一定条件下，用强氧化剂氧化废水中的有机物质所消耗的氧量，常用的氧化剂有高锰酸钾和重铬酸钾。 总需氧量TOD：是指在特殊的燃烧器中，以铂为催化剂，在900度温度下使一定量水样汽化，其中有机物燃烧，再测定气体载体中氧的减少量，作为有机物完全氧化所需要的氧量。 总有机碳TOC：用燃烧法测定水样中总有机碳元素量，来反映水中有机物总量。 有机氮：是反映水中蛋白质、氨基酸、尿素等含氮有机物总量的一个水质指标。可逐步分解为NH4+、NH3、NO3-、NO2-等形态。Free Powerpoint TemplatesPage

5、 8总氮TN：是一个包括从有机氮到硝酸氮等全部含量的水质指标。溶解氧（DO）：溶解氧是指溶解在水里氧的量，通常记作DO，用每升水里氧气的毫克数表示。硬度 ：水的总硬度指水中钙、镁离子的总浓度 ，1硬度单位表示10万份水中含1份CaO（ 即每升水中含10mgCaO），1 =10ppmCaO ，mmol/L: 1L水中含有相当于100mg的CaCO3，称其为1mmol/L的硬度。国家饮用水卫生标准规定450mmol/L为合格标准。 Free Powerpoint TemplatesPage 9 通常，地下水、井水等的硬度较大，地表水的硬度较小。中国北方地区的水质较硬，南方地区的水质较软。 若水质的

6、硬度较大，则在反渗透处理之前必须对原水进行软化，否则易在RO膜表面结垢，影响RO膜的产水质量及使用寿命。 水的硬度对锅炉用水的影响很大，因此，锅炉用水时必须进行软化或除盐处理。含盐量 ：水的含盐量（也称矿化度）是表示水中所含盐类的的总含量。由于水中各种盐类一般均以离子的形式存在，所以含盐量也可以表示为水中各种阳离子的量和阴离子的量的和。 Free Powerpoint TemplatesPage 10 溶解固体：指水经过过滤之后，那些仍然溶于水中的各种无机盐类、有机物等。TDS值是指溶解性总固体含量 ：指水经过过滤之后，那些仍然溶于水中的各种无机盐类、有机物等。通常TDS、电导率间的关系可简易

7、换算为：1ppm=2us/cm 。电导率由于水中含有各种溶解盐类，并以离子的形态存在。当水中插入一对电极时，通电之后，在电场的作用下，带电的离子就产生一定方向的移动，水中阴离子移向阳极，阳离子移向阴极，使水溶液起导电作用。水的导电能力的强弱程程度，就称为电导率。单位为西门子/厘米（s/cm），由于单位较大，一般用微西门子厘米（us/cm） Free Powerpoint TemplatesPage 11 电导率反映了水中含盐量的多少，是水的纯净程度的一个重要指标。水越纯净，含盐量越少，电阻越大，电导率越小。超纯水几乎不能导电。 原水、软化水、纯水和超纯水 原水是指未经过处理的水。从广义来说，对

8、于进入水处理工序前的水也称为该水处理工序的原水。例如由水源送入澄清池处理的水称为原水。 软化水是指将水中硬度(主要指水中钙、镁离子)去除或降低一定程序的水。水在软化过程中，仅硬度降低，而总含量不变。Free Powerpoint TemplatesPage 12 纯水是指水中的强电解质和弱电解质(如等)去除或降低到一定程序的水。其电导率一般为：1.00.1s/cm，含盐量1mg/L。 超纯水是指水中的导电介质几乎完全去除，同时不离解的气体、胶体以及有机物质(包括细菌等)也去除至很低程度的水。ppm、ppb： 1ppm（parts per million）就是指1毫克/升。即表示1升水中含有多少

9、毫克的杂质，故1毫克升的杂质相当于水中含有百万分之一份杂质。 1微克升相当于水中含有十亿分之一份的杂质，也可以ppb来表示。 1mg/L=1ppm 1g/L=1ppb 1ppm=1000ppb Free Powerpoint TemplatesPage 13 pH值：溶液中酸和碱的相对含量。pH值是水中氢离子浓度的负对数（log）的度量单位。pH值分014档，pH值为7.0则水为中性；pH值小于7.0，则水为酸性的；pH值大于7.0,则水为碱性的。SDI（污染指数）：SDI是针对膜系统而检测给水中悬浮物与胶体粒子淤塞0.45微米孔径滤纸的速度的试验数据。深井水的SDI值等于或低于3，浊度小于1

10、，地表水常规预处理一般在45之间，能满足RO进水要求；至于超滤、微滤的出水，基本上能达到3以下，大部分都能达到2以下，甚至达到1。进反渗膜前SDI要小于5。 Free Powerpoint TemplatesPage 144、废水处理的常用单位、废水处理的常用单位mg/L：表示给定水体中离子或物质重量的方法之一是毫克/升（mg/L）。对稀溶液而言。毫克/升和ppm是等同的。例如，1000 mg/L（ppm）的氯化钠溶液意味着：一升该溶液蒸发之后，应生成1000 mg氯化钠（NaCl）固体。Meq/L：表示为当量浓度 就是摩尔浓度乘以价数，毫克当量/升（Meq/L），该值计算方法是用相应离子或物

11、质的毫克/升（mg/L）数值除以其当量重量。在RO水质分析时meq/L是常用单位，特别用于判断正、负离子总毫克当量值是否平衡。Free Powerpoint TemplatesPage 15Meq/L(mg/L)原子价/化学结构式量， mg/L(Meq/L)化学结构式量/原子价， mg/L = mmol/l化学结构式量， 所以Meq/L=mmol/L原子价。比如1mmol/l H2SO4 氢离子浓度就是 2Meq/l ，等于98mg；1mmol HCl 氢离子浓度就是 1Meq/l， ，等于36.5mg 。 离子交换与锅炉给水处理常以打兰/加仑（以碳酸钙计）为量纲计量水的硬度。每打兰/加仑（以

12、碳酸钙计）等于17.1 ppm（以碳酸钙计）。Free Powerpoint TemplatesPage 16ppm是表示水中某种物质或离子浓度的单位，下列转换关系适用于比重为1的低含盐量的淡水。 1 ppm 等于1毫克每升（mg/L）；1打兰每加仑等于17.1 ppm；百分之一的溶液等于10,000 ppm；1 ppm 等于1000 ppb。1NTU=0.13mg/L：1NTU是0.13mg的白陶土悬浮体在一升水中产生的浊度 。pH是氢离子浓度以10为底的对数的负数：pH=-lgN （N为氢离子浓度的数值） 。如pH=2，则氢离子浓度为0.01mg/L。微西门子厘米（us/cm） ：通常TD

13、S、电导率间的关系可简易换算为：1ppm=2us/cm 。 Free Powerpoint TemplatesPage 17 质量浓度（mg/L）、百分比浓度（%）的换算关系。百分之一的溶液等于10,000 ppm，1mg/L=110-6%。常用单位换算1in=25.4mm ，1in2=6.45cm2 ，1gallom(加仑）=3.785L ，1GPM(加仑每分钟）=0.227m3/h ， 1GPD(加仑每天）=3.785L/D ，14.5PSI=0.1Mpa=1bar(kg/cm3)，1m=103mm=106m=109nm Free Powerpoint TemplatesPage 184、

14、废水处理的相关标准废水处理的相关标准Free Powerpoint TemplatesPage 19水域水质标准水域水质标准v地表水环境质量标准地表水环境质量标准（GB3838-2002GB3838-2002） Free Powerpoint TemplatesPage 20【举例举例】GB3838-2002GB3838-2002标准限值标准限值水质指标水质指标IIII类类IIIIII类类V V类类CODCODCrCr151520204040CODCODMnMn4 46 61515BODBOD5 53 34 41010NHNH3 3-N-N0.50.51.01.02.02.0Free Powe

15、rpoint TemplatesPage 21排水水质标准排水水质标准（一）（一）污水综合排放标准污水综合排放标准（GB8978-1996GB8978-1996） Free Powerpoint TemplatesPage 22（一）（一）污水综合排放标准污水综合排放标准（GB8978-1996GB8978-1996） 与与GB3838-2002GB3838-2002地表水环境质量标准地表水环境质量标准的关系的关系 Free Powerpoint TemplatesPage 23（二）（二）城镇污水处理厂污染物排放标准城镇污水处理厂污染物排放标准（GB18918-2002GB18918-200

16、2） 标准分级：标准分级：一级一级A A：回用水的基本要求；回用水的基本要求；一级一级B B：地表水地表水类功能水域、海水二类功能水域、湖库等封类功能水域、海水二类功能水域、湖库等封 闭水域；闭水域；二级：二级：地表水地表水IVIV、V V类功能水域、海水三、四类功能水域；类功能水域、海水三、四类功能水域；三级：三级：非重点控制流域和非水源保护区的建制镇的污水厂，非重点控制流域和非水源保护区的建制镇的污水厂， 由于经济条件限制采用一级强化工艺时，执行三级标准，但必由于经济条件限制采用一级强化工艺时，执行三级标准，但必 须保留二级处理设施的位置。须保留二级处理设施的位置。Free Powerpoint TemplatesPage 24（二）（二）城镇污水处理厂污染物排放标准城镇污水处理厂污染物排放标准（GB18918-2002GB18918-2002） 【举例举例】基本控制项目最高允许排放浓度（日均值）基本控制项目最高允许排放浓度（日均值） 单位单位mg/Lmg/L水质指水质指标标一级一级A A一级一级B B二级二级三级三级CODCOD50506060100100120120BODBOD
