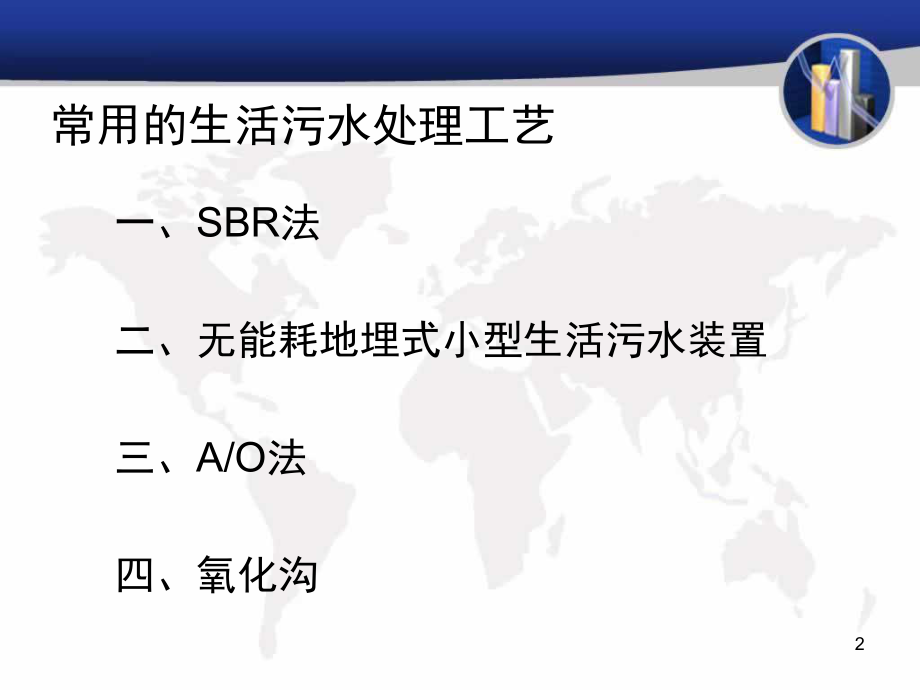

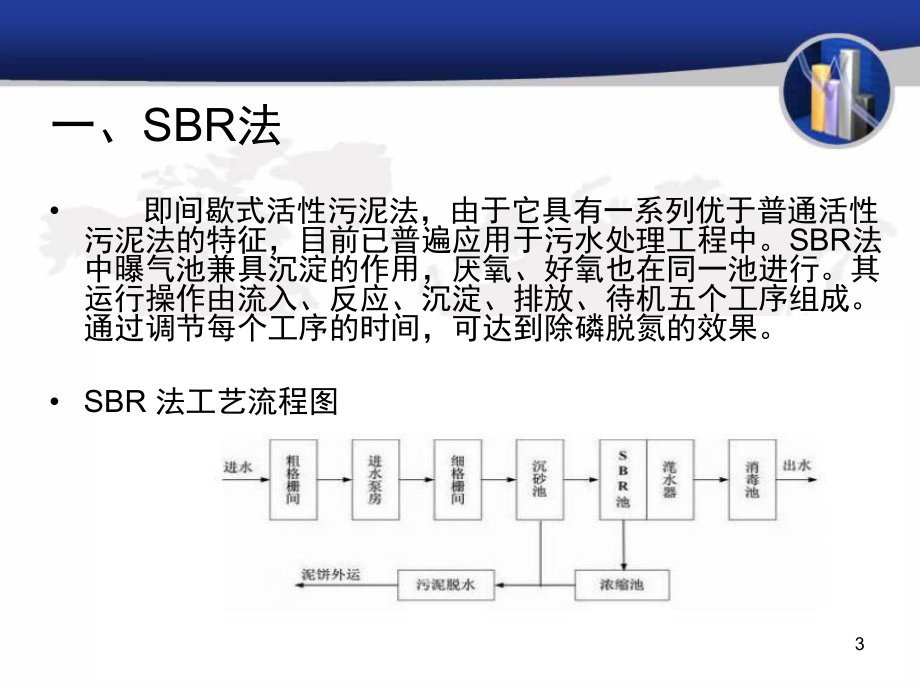

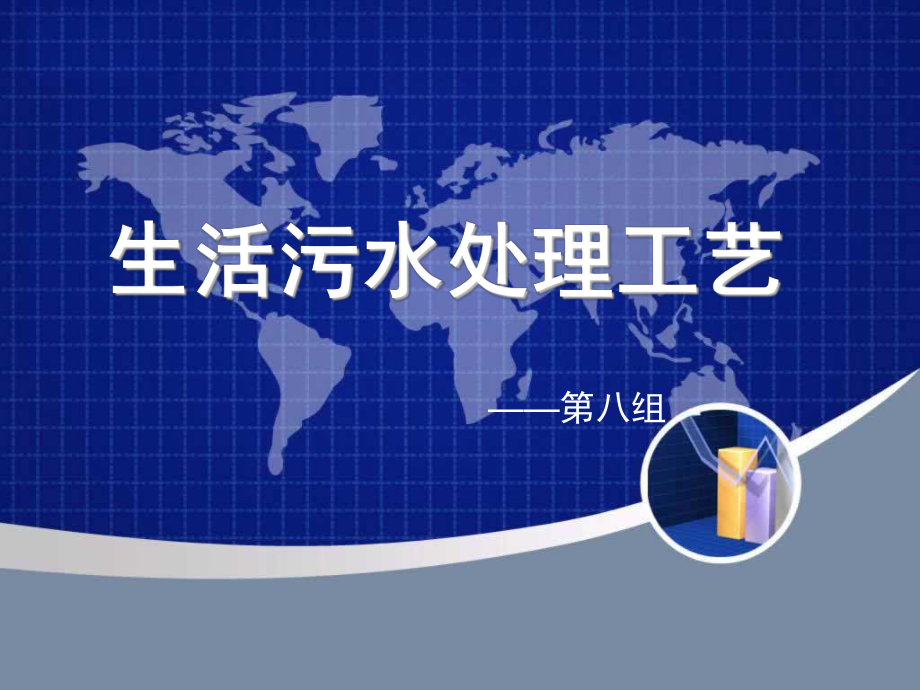

1、 第八组常用的生活污水处理工艺一、SBR法二、无能耗地埋式小型生活污水装置三、A/O法四、氧化沟2一、SBR法 即间歇式活性污泥法，由于它具有一系列优于普通活性污泥法的特征，目前已普遍应用于污水处理工程中。SBR法中曝气池兼具沉淀的作用，厌氧、好氧也在同一池进行。其运行操作由流入、反应、沉淀、排放、待机五个工序组成。通过调节每个工序的时间，可达到除磷脱氮的效果。 SBR 法工艺流程图3一、SBR法 设计要点：理论上SBR反应器的容积负荷有一个较在的范围，为0.11.3 kgBOD5/m3.d，但为安全计，一般取低值，如0.1 kgBOD5/m3.d左右。最高水位和最低水位，最高水位即反应时的水
2、位，最低水位是指排放工序结束时的水位，最低水位必须保证在排水在此水位时，沉淀污泥不随上清液而流失。 SBR工艺的主要特点有：出水水质较好；占地少；不产生污泥膨胀；除磷脱氮效果好。4二、无能耗地埋式小型生活污水装置 即改进型化粪池，厌氧水解池即为国标化粪池，厌氧过滤池即为厌氧接触氧化池，内置填料，氧化沟即利用排水沟及强制通风，空气中的氧气溶入污水中的过程为自然进行。这一污水处理工艺适宜单个住宅楼的生活污水处理，且可与国标化粪池组合使用，其最大的优点是运行费用为零。出水水质可达到国家污水综合排放标准中的二级标准。 工艺流程如下：污水厌氧水解池 厌氧过滤池 氧化沟出水5二、无能耗地埋式小型生活污水装
3、置 该工艺适宜于污水量小于20m3/d的污水处理工程，可在较为富裕的农村地区使用。6三、A/O法 A/O工艺法，也叫厌氧好氧工艺法，主要用于水处理方面 A就是厌氧段，主要用于脱氮除磷；O就是好氧段,主要用于去除水中的有机物。它除了可去除废水中的有机污染物外，还可同时去除氮、磷，对于高浓度有机废水及难降解废水，在好氧段前设置水解酸化段，可显著提高废水可生化性。 流程如下： 7三、A/O法设计要点： A：厌氧水解池采用上升流式厌氧污泥床反应器的形式，设计水力停留时间为24小时。 厌氧池下部为污泥床区，污泥床厚度通常控制在11.2M之间，进水系统可采用脉冲进水中阻力布水系统，底部设布水沟，保留污泥不
4、沉积底部，呈悬浮状态。 污泥床平均浓度为3035g/l,则污泥负荷为0.350.30kgCODcr/kg(ss).d。 B：生物接触氧化工艺是介于活性污泥法与生物膜法之间的一种污水处理工艺。池内设有填料，微生物一部分以生物膜的形式固着于填料表面，一部分则以絮状悬浮生长于水中，因此它兼有活性污泥法与生物滤池的特点。曝气系统可采用鼓风或射流曝氧增氧系统（设计时必须考虑投资及运行成本）。为培养微生物的不同的优势菌种，将接触氧化池分为两格是行之有效的。第一格有效水力停留时间为2.5小时，有机负荷为1.15kgBOD5/m3.d。第二格有效水力停留时间为1.5小时，有机负荷0.768kgBOD5/m3.
5、d。 A/O法的主要特点是：适应能力强；耐冲击负荷；高容积负荷；不存在污泥膨胀；排泥量非常少；具有较好的脱氮效果。 由A/O法衍生的A2/O、A3/O污水处理工艺，原理上是相似的8四、氧化沟 氧化沟是活性污泥法的一种变形，其池体狭长，故称为氧化沟。氧化沟有多种构造型式，典型的有：A：卡罗塞式；B：奥巴尔型；C：交替工作式氧化沟；D：曝气沉淀一体化氧化沟 其工艺流程：9四、氧化沟设计要点： 混合液悬浮固体浓度5000mg/l； 生物固体平均停留时间，去除BOD5时，取58天，当要求硝化反应时取1030天； 水力停留时间为20、24、36、48h，根据对处理水水质要求而定；BODSS负荷（Ns）为0.030.07kgBOD/（kgMLSS.d）； BOD容积负荷（Nv）为0.10.2kgBOD/（m3.d）； 污泥回流比为50150%； 混合液在渠内的流速为0.40.5m/s；沟底流速为0.3 m/s。10四、氧化沟 氧化沟技术已广泛应用于大中型城市污水处理厂，其规模从每日几百立方米至几万立方米，工艺日趋完善，其构造型式也越来越多。其主要特点是：进出水装置简单；污水的流态可看成是完全混合式，由于池体狭长，又类似于推流式；BOD负荷低，处理水质良好；污泥产率低，排泥量少；污泥龄长，具有脱氮的功能。11
