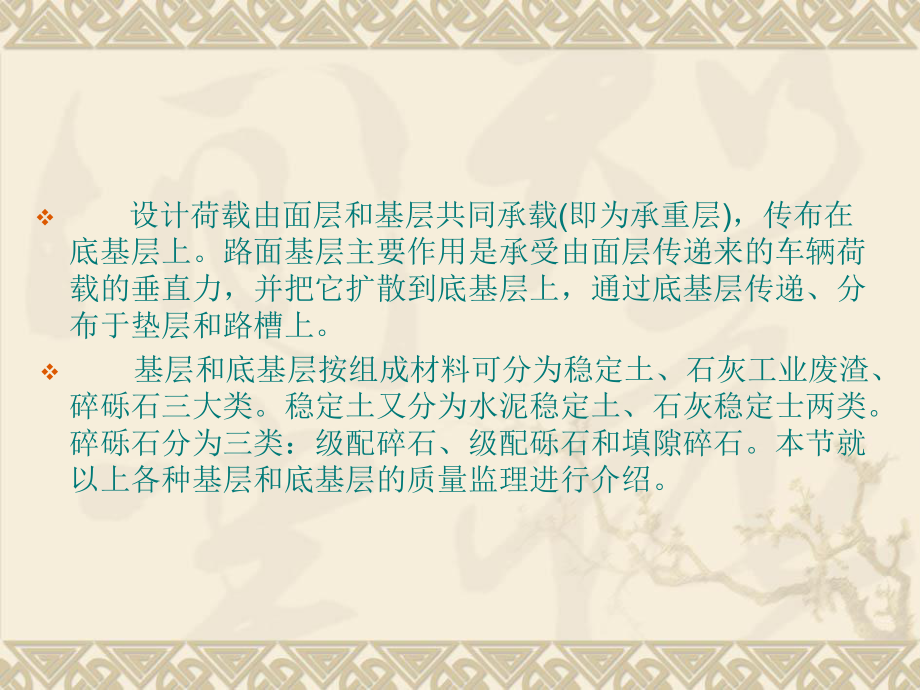

1、第三节第三节 路面基层质量控制路面基层质量控制v一、一、 路面基层（底基层）的基本形式与质量要求路面基层（底基层）的基本形式与质量要求v1. 路面基层的基本形式路面基层的基本形式v 公路路面由面层和基层(底基层)两个层次构成。路面基层又分为上基层和下基层，工程上一般把上基层称为基层，下基层称为底基层。v 直接位于沥青面层(可以是一层、二层或三层)下用高质量材料铺筑的主要承重层，或直接位于水泥混凝土面板下用高质量材料铺筑的一层称为基层。在沥青路面基层下铺筑的次要承重层或在水泥混凝土路面基层下铺筑的辅助层称为底基层。 v 设计荷载由面层和基层共同承载(即为承重层)，传布在底基层上。路面基层主要作用

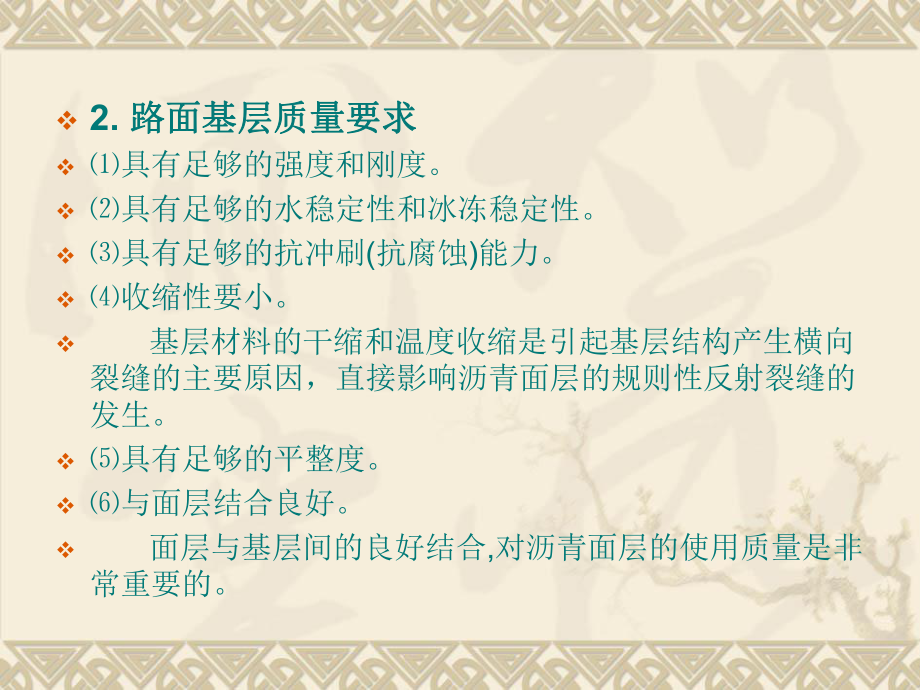

2、是承受由面层传递来的车辆荷载的垂直力，并把它扩散到底基层上，通过底基层传递、分布于垫层和路槽上。 v 基层和底基层按组成材料可分为稳定土、石灰工业废渣、碎砾石三大类。稳定土又分为水泥稳定土、石灰稳定士两类。碎砾石分为三类：级配碎石、级配砾石和填隙碎石。本节就以上各种基层和底基层的质量监理进行介绍。v2. 路面基层质量要求路面基层质量要求v具有足够的强度和刚度。v具有足够的水稳定性和冰冻稳定性。v具有足够的抗冲刷(抗腐蚀)能力。v收缩性要小。v 基层材料的干缩和温度收缩是引起基层结构产生横向裂缝的主要原因，直接影响沥青面层的规则性反射裂缝的发生。 v具有足够的平整度。v与面层结合良好。v 面层与
3、基层间的良好结合,对沥青面层的使用质量是非常重要的。v3. 路面基层原材料质量要求路面基层原材料质量要求v 基层、底基层所用的原材料包括:土、石灰、水泥、粉煤灰、煤渣、碎石、砾石、石屑及施工用水等。v 土(按照粒径大小分类的细粒土)：塑性指数在1220范围内,土中不得含有污物和有害杂质,土中的有机质含量不得超过8%,水泥稳定土有机质含量不得超过2%,硫酸盐含量不得超过0.25%。土块的最大粒径为20mm。v 石灰：质量应符合表3-7规定的级以上(含级)的消石灰或生石灰的技术要求。当石灰的CaO+MgO含量小于级灰标准时,应通过室内配合比试验,选择满足强度要求的剂量才可使用。v 水泥：普通硅酸盐
4、水泥、矿渣硅酸盐水泥和火山灰质硅酸盐水泥都可使用,但应选用终凝时间较长(宜在6h以上)的；宜采用强度等级不小于32.5级的水泥。快硬水泥、早强水泥以及受潮变质的水泥不宜使用。v粉煤灰：不应含有凝固团块和其他杂质。粉煤灰中SiO2、Al2O3和Fe2O3的总含量应大于70%,粉煤灰的烧失量不应超过20；粉煤灰的细度满足要求(比表面积宜大于2500cm2/g,或90%通过0.3mm筛孔,70%通过0.075mm筛孔)。干、湿粉煤灰都可以应用。湿粉煤灰的含水量不宜超过35%。v煤渣：主要成分是SiO2及Al2O3,其松干密度在7001100kg/m3间。最大粒径不应大于30mm,颗粒组成宜有一定的级
5、配,但不含杂质。v砾石：用于基层的最大粒径不应超过40mm,用于底基层时最大粒径不应超过50mm。砾石颗粒中细长和扁平颗粒的含量不超过20。级配砾石用于基层时，其颗粒组成与塑性指数应符合规范规定的级配及塑性指数的要求。级配砾石作基层与底基层时,集料的压碎值应满足下列规定:v高速、一级公路的底基层、二级公路基层不大于30%；v二级公路底基层及二级以下公路基层不大于35%；v二级以下公路底基层不大于40%。v碎石：由各种类型的坚硬岩石,通过碎石机砸制出来,再通过几种不同筛孔而得出不同粒径范围的碎石,如4020mm、2010mm、510mm等或混料(未筛分碎石)。碎石中的扁平、细长颗粒总含量不应超过
6、20%。其中不应有土块及植物根茎等。v 用作路面基层、底基层的级配碎石,其颗粒组成和塑性指数应满足规范的规定和要求。v 级配碎石作基层、底基层时,集料压碎值应满足下列要求:v 高速、一级公路的基层不大于26%；v 高速、一级公路的底基层、二级公路基层不大于30%；v 二级公路底基层及二级以下基层不大于35%；v 二级公路以下底基层不大于40%。v水泥稳定中粒土及粗粒土:如级配碎石、未筛分碎石、砂砾、碎石土、砂砾土和各种粒状矿渣等,混合料中集料的级配应满足规范规定的级配要求。v 水泥稳定土中碎石或砾石的抗压碎能力应符合下列要求:v 二级及二级以下公路集料压碎值不大于35%；v 二级以下公路底基层
7、集料压碎值不大于40%；v 一级公路、高速公路集料压碎值不大于30%。v石灰稳定中粒土、粗粒土。适宜作石灰稳定中粒的基层、底基层材料有:级配碎石、未筛分碎石、砂砾、碎石土、砂砾土及各种粒状矿渣等。混合料中集料的级配应满足规范规定的级配要求。v混合料中集料的压碎值应满足下列要求:v 二级和二级以下公路底基层不大于40%；v 高速和一级公路的底基层、二级以下公路的基层不大于35%；v 二级公路的基层不大于30%。v二灰稳定中粒土、粗粒土:如砂砾、碎石、矿渣、煤矸石、碎石土。混合料中集料的级配应满足规范所规定的级配要求。v混合料中集料的压碎值应满足下列要求:v 二级和二级以下公路不大于35%；v 二
8、级以下公路底基层可达40%；v 高速、一级公路不大于30%。v填隙碎石。v 填隙碎石粗集料的最大粒径,作基层时不超过60mm,作底基层时不超过80mm,(均指圆孔筛)。粗集料的级配和填隙料的级配应符合规范标准要求。v填隙碎石粗集料的压碎值应符合下列规定:用作基层不大于26%；用作底基层不大于30%。v石屑。v 水泥稳定石屑,可用做高速、一级公路的基层。石屑的最大粒径不宜超过20mm,集料的压碎值不大于30%。可在515mm石屑混合料中掺入适当比例的天然砂,使混合料的颗粒组成满足规范规定的级配范围。v施工用水：v 一般人或牲畜饮用的水源,均可使用。v4. 路面基层混合料质量要求路面基层混合料质量
9、要求v基层、底基层混合料质量包括以下两方面:v基层、底基层混合料的强度，应满足表3-8规定的强度标准。它是确定施工用配合比的主要依据。v混合料配合比试验。v 承包人应根据设计图纸所提供的设计配合比并结合选用原材料性质的试验结果,按照规定的试验方法,进行配合比试验。在室内制成1：1(直径：高度)的圆柱体试件,试件的压实度与施工要求达到的压实度相同,在规定的标准养生条件下,湿养6天,浸水一天,进行饱水抗压强度试验。根据试验结果提出基层、底基层混合料施工用配合比,并报监理工程师审批。不同基层、底基层材料的强度标准（单位：不同基层、底基层材料的强度标准（单位：MPa） 表8基层、底基层材料名称 公路等
10、级用的层位二级和二级以下公路高级和一级公路水泥稳定类基层2.53.035底基层1.52.01.52.5石灰稳定类基层0.8底基层0.50.70.8二灰混合料稳定类基层0.60.80.81.1底基层0.50.6基层、底基层的压实标准基层、底基层的压实标准 表3-9 结合料类别结合料类别 材料名称材料名称公路等级公路等级要求达到的压实度（要求达到的压实度（%）二级和二级二级和二级以下公路以下公路高速和一级高速和一级公路公路水泥稳定土水泥稳定土水泥稳定中粒土水泥稳定中粒土和粗粒土和粗粒土基层基层9798底基层底基层9597水泥稳定细粒土水泥稳定细粒土基层基层93/底基层底基层9395石灰稳定土石灰稳
11、定土石灰稳定中粒土石灰稳定中粒土和粗粒土和粗粒土基层基层97/底基层底基层9597石灰稳定细粒土石灰稳定细粒土基层基层93/底基层底基层9395石灰工业废石灰工业废渣稳定土渣稳定土石灰工业废渣稳定石灰工业废渣稳定中粒土和粗粒土中粒土和粗粒土基层基层9798底基层底基层9597石灰工业废渣石灰工业废渣稳定细粒土稳定细粒土基层基层93/底基层底基层9395级配碎石级配碎石级配砾石级配砾石级配碎石级配碎石基层基层9898底基层底基层9696级配砾石级配砾石基层基层98/底基层底基层9696 标准层 位v二、路面基层（底基层）施工准备阶段质量监理二、路面基层（底基层）施工准备阶段质量监理v1. 原材料
12、试验、配合比审批原材料试验、配合比审批v在工程正式开工之前,监理工程师要会同承包人对所选定的材料进行取样,取代表性样品,进行下列规定的各项试验,以评定材料质量是否符合规定要求，把好材料进场第一关，控制住工程质量源头。材料经试验不合格的，监理工程师应以书面形式通知承包人，要求改变材料料源，不合格的材料严禁用于工程项目中。对于经监理工程师审查，质量合格的原材料,签认批准后方可使用。v承包人在正式开工前,应根据经监理工程师签认批准使用的原材料进行混合料的配合比设计试验,以确定满足强度要求的施工用配合比,然后报监理工程师审批。监理工程师对承包人上报的混合料配合比设计,再经审核计算,并通过监理试验室进行
13、复核试验验证后,方可批准其使用该配合比。v2. 承包人主要机械设备的配置及质量现状的审查承包人主要机械设备的配置及质量现状的审查v 在正式开工前承包人应自行检查为本工程施工所配置的机械设备的品种、数量及运行质量。并将检查、调试结果报监理工程师审查。v 监理工程师应按照报检的设备清单,按施工规范对施工机械的功能要求对其数量与质量逐一进行审查。v拌和设备(厂拌与路拌)；v运输设备；v与摊铺方式配套的摊铺机械与设备；v整平机械；v洒水车；v压实设备(各种吨位的压路机)。v3. 试验路段方案和施工技术总结方案的审批或审查试验路段方案和施工技术总结方案的审批或审查v 在正式开工前至少一个月，承包人应在监
14、理工程师批准的地点自费铺筑一段面积为400800m2的基层(底基层)试验路段。如经验收合格，可作为主体工程的一部分。v 承包人应提供用于试验路段的原材料、混合料组成设计，以及备料、拌和、摊铺、碾压、养生设备一览表和施工程序、施工工艺及操作计划等详细书面说明，并报监理工程师审核批准。v 铺筑试验路段的目的是：检验承包人提出施工方案和施工方法的适用性；检验拌和、摊铺与压实机械所具有的实际效果；检验和确认基层(底基层)施工中各道工序的质量控制指标，并提出保证质量的有效措施及质量检验的试验方法。最终获得大面积基层(底基层)施工时的各项技术参数。v 通过试验路段的修筑，需提交正式施工的技术参数主要包括：
15、v用于正式施工的基层(底基层)材料的配合比。v材料的松铺系数。v水泥稳定类材料施工的允许延迟时间。v标准的施工方法主要有：v混和料的数量控制方法。v混和料摊铺方法和适用的机具。v拌和机械是否适用，正确的拌和方法、拌和深度及拌和遍数。v混合料最佳含水量的控制方法。v压实机械的选择和组合，压实的顺序、速度和遍数。v现场密实度的检查方法，初定每一作业段的最小检查数量。v整平和整型的合适机具和方法。v确定每一作业段的合适长度。v确定一次铺筑的合适厚度。v 通过试验段的铺筑，承包人应根据所取得的技术参数提交正式的施工总结技术方案，报监理工程师审查批复后方可正式大面积展开施工。具体所上报的施工总结技术方案
