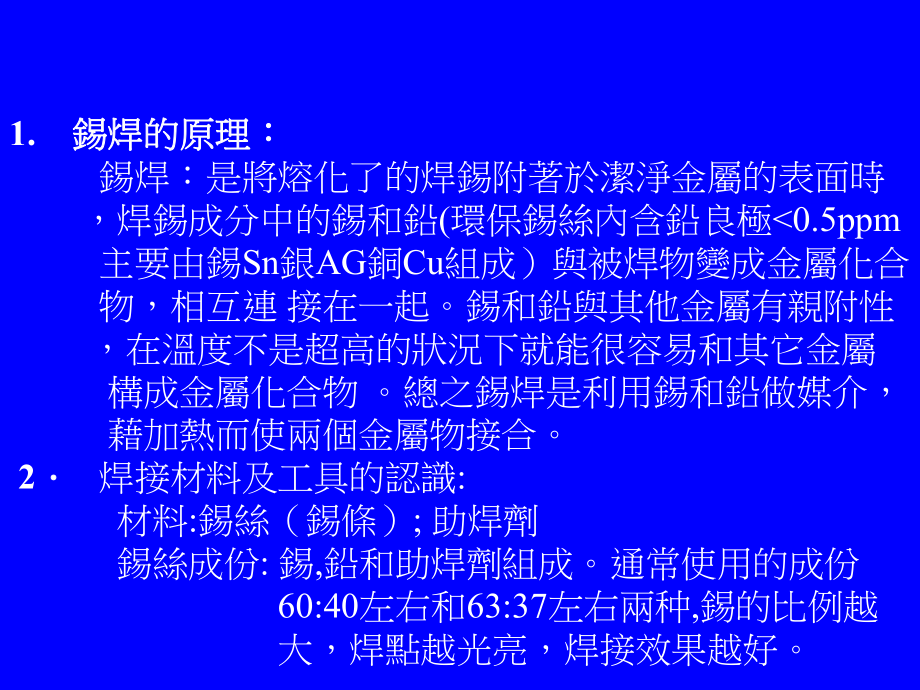

1、錫焊訓練基本教材錫焊訓練基本教材 1. 錫焊的原理：錫焊的原理： 錫焊：是將熔化了的焊錫附著於潔淨金屬的表面時 ，焊錫成分中的錫和鉛(環保錫絲內含鉛良極0.5ppm 主要由錫Sn銀AG銅Cu組成）與被焊物變成金屬化合 物，相互連 接在一起。錫和鉛與其他金屬有親附性 ，在溫度不是超高的狀況下就能很容易和其它金屬 構成金屬化合物 。總之錫焊是利用錫和鉛做媒介， 藉加熱而使兩個金屬物接合。 2 焊接材料及工具的認識: 材料:錫絲（錫條）; 助焊劑 錫絲成份: 錫,鉛和助焊劑組成。通常使用的成份 60:40左右和63:37左右兩种,錫的比例越 大，焊點越光亮，焊接效果越好。助焊劑: 以松香為主，松香有

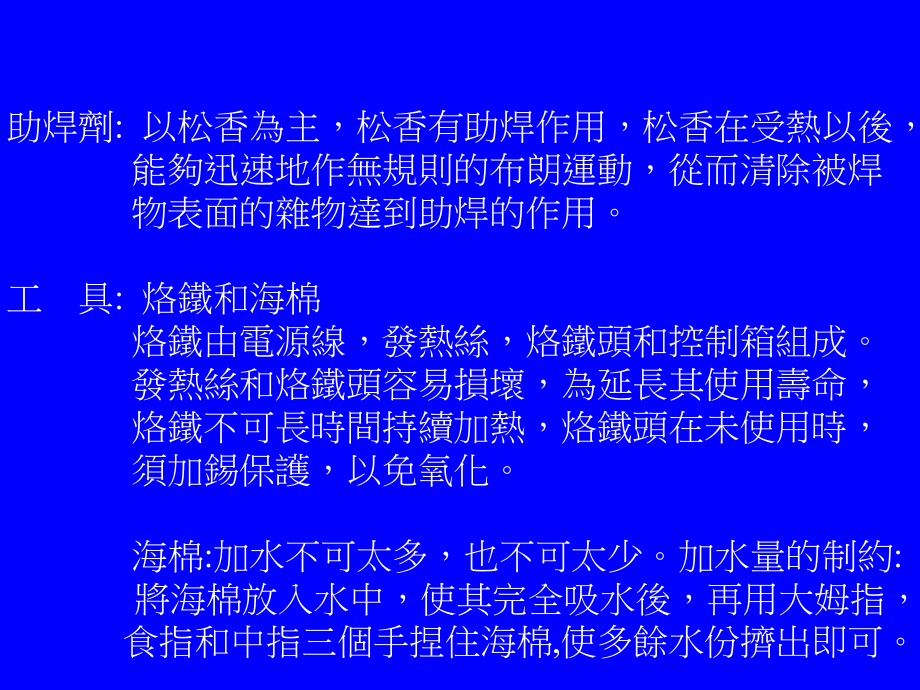

2、助焊作用，松香在受熱以後， 能夠迅速地作無規則的布朗運動，從而清除被焊 物表面的雜物達到助焊的作用。工 具: 烙鐵和海棉 烙鐵由電源線，發熱絲，烙鐵頭和控制箱組成。 發熱絲和烙鐵頭容易損壞，為延長其使用壽命， 烙鐵不可長時間持續加熱，烙鐵頭在未使用時， 須加錫保護，以免氧化。 海棉:加水不可太多，也不可太少。加水量的制約: 將海棉放入水中，使其完全吸水後，再用大姆指， 食指和中指三個手捏住海棉,使多餘水份擠出即可。3焊接的溫度及焊接的時間 錫絲應在絲應在溫度控制在350430範圍內的烙鐵下進行焊接。用錫爐鍍錫時，溫度控制在300+10以上即可，因本廠之產品鍍錫幾乎都是裸銅絲鍍錫,溫度不可太高。
3、焊接的時間一般控制在0.51.5S ， 當對CONN很小或PIN針很細的產品進行焊接時，則焊接時間很短，相反則相對較長。4 焊接線位的認識 a.注意第1PIN PIN位的定義; b.焊接線位是焊接站最重要的品質之一，特別是對接 點較多的產品(如15PIN15PIN,25PIN50PIN系列); c.對電子線顏色的認識:黑，棕，紅，橙，黃，綠，藍 ， 紫，灰，白，有色盲的人不能從事焊錫或穿 HOUSING ，穿CONN之工作。 d. 國際標準顏色代碼: 黑0 棕1 紅2 橙3 黃4 綠5 藍6 紫7 灰8 白9 5錫絲包裝應有的標示：錫絲包裝應有的標示： a.合金成分合金成分 b.錫絲直徑錫絲直
4、徑 c.焊劑型別焊劑型別-以上一定要標明以上一定要標明 d.所含焊劑百分比所含焊劑百分比 e.添加物之成分添加物之成分 f.出貨批號出貨批號-以上盡量齊全以上盡量齊全 6錫尖的定義：錫尖的定義： 焊點表面不是呈現出光滑的連續面，而是具有尖銳的焊點表面不是呈現出光滑的連續面，而是具有尖銳的 刺狀凸起，其發生的可能原因是銲錫速度過快，助劑刺狀凸起，其發生的可能原因是銲錫速度過快，助劑 分佈不均等造成。分佈不均等造成。7. 良好焊點的要求：良好焊點的要求： a.結合性好結合性好-光澤好且表面呈連續的凹形曲線。光澤好且表面呈連續的凹形曲線。 b.導電性能好導電性能好-不在焊點處形成高電阻（不在不在焊點
5、處形成高電阻（不在 凝固前凝固前 移動零件），不造成短路移動零件），不造成短路/開路。開路。 c. 散熱性良好散熱性良好-焊錫擴散需均勻，全數擴散。焊錫擴散需均勻，全數擴散。 d.易於檢驗易於檢驗-焊點處銲錫不能太多或太少，要恰到好處。焊點處銲錫不能太多或太少，要恰到好處。 e. 易於修理易於修理 。 f. 不傷及零件不傷及零件-燙傷零件且加熱過久（常伴隨松香焦燙傷零件且加熱過久（常伴隨松香焦 化），會損及零件壽命。化），會損及零件壽命。 8. 幾種不良焊點：幾種不良焊點： a.冷焊冷焊-拒收拒收 現象：銲錫雖然熔化，但未與焊點完全熔合或在完全現象：銲錫雖然熔化，但未與焊點完全熔合或在完全 熔
6、合之前冷固，銲錫表面不光澤，表面粗糙。熔合之前冷固，銲錫表面不光澤，表面粗糙。 原因：銲錫冷卻前移動零件。原因：銲錫冷卻前移動零件。 後果：導電及接著力均不佳後果：導電及接著力均不佳 。 b. 短路短路-拒收拒收 現象：現象：2個各自獨立的接點，因焊錫連接使之導通而個各自獨立的接點，因焊錫連接使之導通而 導致電流跨越。導致電流跨越。 原因：加錫位置不當，錫量過多，烙鐵過熱使焊錫流原因：加錫位置不當，錫量過多，烙鐵過熱使焊錫流 失；失； 烙鐵移開角度不佳，造成焊錫跨接焊點。烙鐵移開角度不佳，造成焊錫跨接焊點。 c. 焊錫過多焊錫過多-視情形允收視情形允收 現象：被焊接之零件輪廓不清，焊點附近有多
7、餘的焊現象：被焊接之零件輪廓不清，焊點附近有多餘的焊 錫。錫。 原因：加錫過多。原因：加錫過多。 補救：情況嚴重者把錫熔化後除去多餘焊錫，清除烙補救：情況嚴重者把錫熔化後除去多餘焊錫，清除烙 鐵頭上殘餘焊錫再進行焊接。鐵頭上殘餘焊錫再進行焊接。 d. 被焊物鬆動、扭動、斷裂被焊物鬆動、扭動、斷裂-拒收拒收 原因：原因： 銲錫在還未冷卻時，接點被挪動，造成鬆動。銲錫在還未冷卻時，接點被挪動，造成鬆動。 焊點冷卻後拉力過猛，導致接點扭動或接線焊點冷卻後拉力過猛，導致接點扭動或接線 端裂開。端裂開。 後果：接點不牢固，電氣效果不佳或失效。後果：接點不牢固，電氣效果不佳或失效。 補救：重新加熱焊過。補
8、救：重新加熱焊過。 e. 加熱不足-拒收 現象：焊錫在接點沾錫未完全前既已固化，焊錫表 面可能依然光亮而接觸角很大。 原因： 沾錫前焊油未能完全融化，接點表面有不潔 物；焊錫油從烙鐵頭流下；加錫前加熱不足 ，錫加的太早或加錫位置與烙鐵相隔太遠。 補救： 加熱使之重新熔合。 注意：在焊點重新加熱時可在烙鐵頭上先上錫衣， 以便於熱傳導。 f. 加熱過度-拒收 現象：焊錫成灰白色；更甚者成粉末狀；被焊物 裡面氧化或焦黑，焊錫沾不上去；松香焦 化；焊錫浸流；滴流。 原因：烙鐵太燙、加熱過久。 後果：導電性差、接合力差、接點不沾焊錫。 避免方法：如烙鐵太燙則改為低功率的烙鐵或改 用控溫烙鐵並注意加熱時間
9、。 補救： 融去焊錫，重焊，焊錫不足則補焊。 9. 跳線裸出規格： a. 能用烙鐵將焊點固定 b. 能過焊錫爐點焊固定 c.焊端子時裸線長度夠長（最佳情況 ）10.LAMP lead wire的種類（大致分為兩種）： (1) Space (2) lead wire11.wire 線種類： 一般wire環狀wire環狀端子wire一般端子wire型端子wire12. 焊接方式：13. 銲錫作業注意事項：銲錫作業注意事項： a. 電烙鐵升溫至調定溫度時應先以烙鐵溫度測試器測 試溫度並記錄於表格上，若持續工作，應每隔2小 時就要做一次溫度測試。 b. 當烙鐵電源未關閉時，若超過15分鐘未使用烙 鐵，
10、再度使用前需做烙鐵溫度測試，最少需3 次以上，若2個Date很接近即可當作該測試值。 c. 只要會接觸到Lamp Holder or Lamp的所有工作 都需要穿戴乳膠手套or棉紗手套。 d. Wire與Lamp焊接時，每一次焊接加熱時間不得 超過2秒，若銲錫不足或其他原因需補焊時， 應緊接著立即在1秒內完成補焊動作，補焊時 間一樣不得超過5秒，即每一次加熱焊接以5秒 為限，若未完成，須待焊點冷卻後解焊重新焊 接，同一焊點以2個工作點為限，即解焊後僅 能再焊一次，若2次焊接不成，該支Lamp即予 淘汰。 e. . 焊接時應視所焊零件的大小來決定烙鐵頭的形 狀是使用尖形或是半斜形。因為諾銲錫時的
11、工 作溫度相同，但是焊點卻較大切吸熱面積也較 大（例如82020之Lamp Holder）則應使用半斜 形，熱源才能在單位時間內充分傳遞到烙鐵頭， 而且也不易流失熱量。 f. 燈管焊接時需注意高低壓不可弄錯，高壓端 為圓弧形，低壓端為圓錐形。 c. g. 82020低壓線焊於Lamp Holder，銲錫應能固定 Wire，同時焊點要像一座富士山，使銲錫完全 自然熔化流在Lamp Holder面上，若是冷焊則焊 點像一個饅頭，接著性差，不可使用。 h. 部分機種管徑只有1.8，組裝時注意避免折斷。 i. 若焊接作業中有錫點之產生，應立即謀求解決 之道，不可使用斜口斜去剪錫尖，因剪斷時產 生的震動可能使焊點產生裂隙而導致短路現象 發生。
