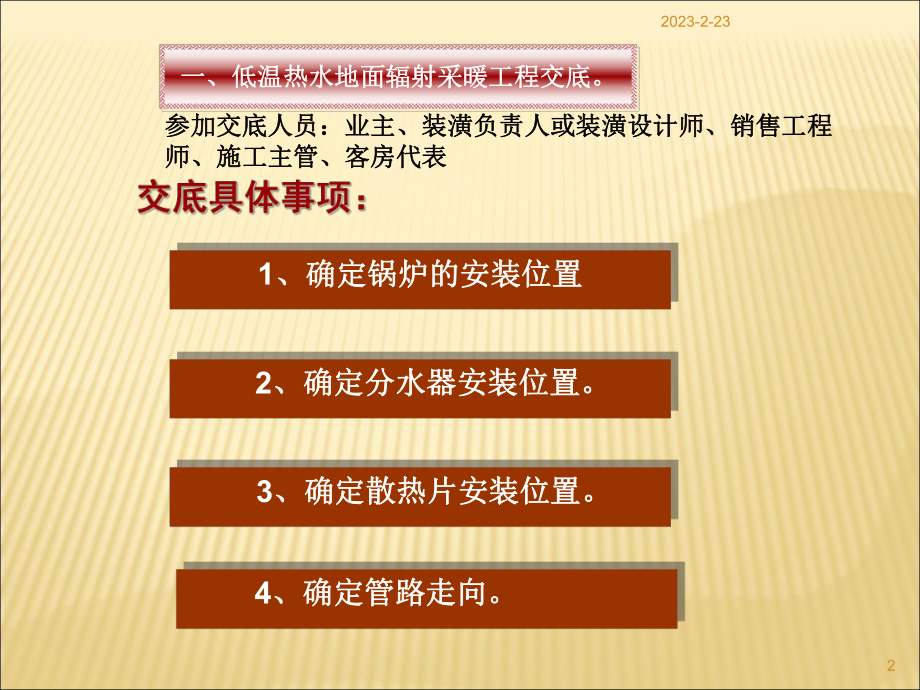

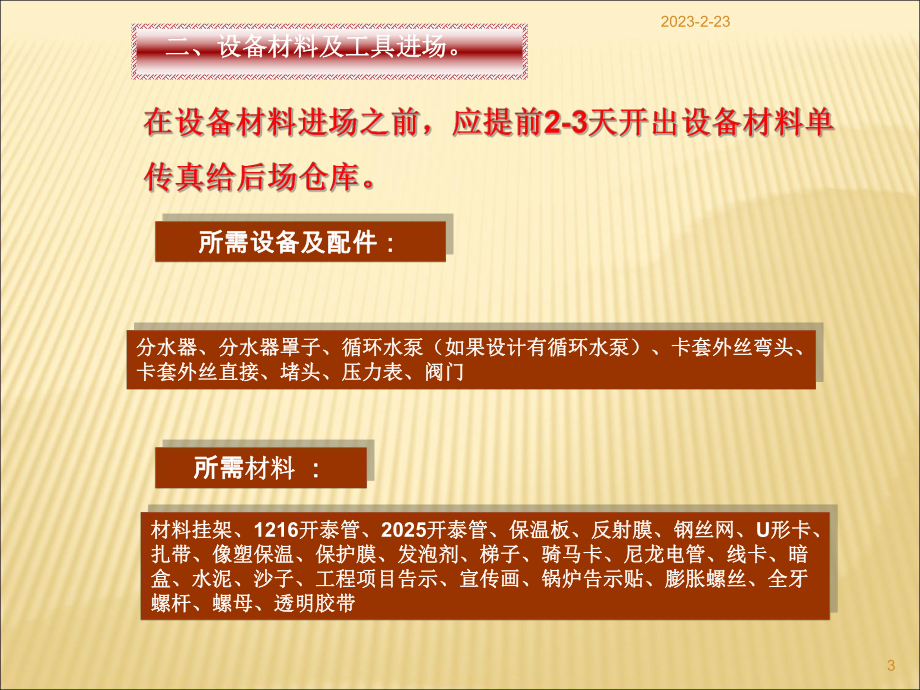

1、2023-2-2312023-2-232一、低温热水地面辐射采暖工程交底。一、低温热水地面辐射采暖工程交底。参加交底人员：业主、装潢负责人或装潢设计师、销售工程参加交底人员：业主、装潢负责人或装潢设计师、销售工程师、施工主管、客房代表师、施工主管、客房代表1、确定锅炉的安装位置、确定锅炉的安装位置 2、确定分水器安装位置。、确定分水器安装位置。 3、确定散热片安装位置。、确定散热片安装位置。 4、确定管路走向。、确定管路走向。 2023-2-233二、设备材料及工具进场。二、设备材料及工具进场。所需设备及配件：所需设备及配件：分水器、分水器罩子、循环水泵（如果设计有循环水泵）、卡套外丝弯头、分
2、水器、分水器罩子、循环水泵（如果设计有循环水泵）、卡套外丝弯头、卡套外丝直接、堵头、压力表、阀门卡套外丝直接、堵头、压力表、阀门所需所需材料材料 ：材料挂架、材料挂架、1216开泰管、开泰管、2025开泰管、保温板、反射膜、钢丝网、开泰管、保温板、反射膜、钢丝网、U形卡、形卡、扎带、像塑保温、保护膜、发泡剂、梯子、骑马卡、尼龙电管、线卡、暗扎带、像塑保温、保护膜、发泡剂、梯子、骑马卡、尼龙电管、线卡、暗盒、水泥、沙子、工程项目告示、宣传画、锅炉告示贴、膨胀螺丝、全牙盒、水泥、沙子、工程项目告示、宣传画、锅炉告示贴、膨胀螺丝、全牙螺杆、螺母、透明胶带螺杆、螺母、透明胶带2023-2-234工具准
3、备与使用维护：工具准备与使用维护： 电锤、电镐、切割机、PPR剪刀、打压泵、墨斗、卷尺、活动扳手，锤子、錾子、管钳、一字起、十字起、老虎钳、美工刀、小料桶、铅笔、记号笔、接线板、1216内外簧弯管器、2025内外簧弯管器、开泰整形器、生料带、矿泉水瓶、扫帚、垃圾袋。 检查电动工具是否正常，其他工具是否完好，所有的工具不得带病作业，有损坏应及时及时更换。在矿泉瓶盖上打一个2.5mm的眼，检查墨斗里是否有墨汁。 电锤、电镐在使用过程中，要用力适度，连续使用时间不超过半小时，以免机械转动部分的温度过高，使冲击力减小。切割机在使用中，切割推进速度不要太快，以保持切割机的转速正常，否则转速减慢，负荷加大
4、，电机发热会烧掉线圈，碳刷也应勤检查及时更换。 工具使用应注意安全，电锤钻头如遇钢筋被卡住后，电锤扭力传给自身，如手抓不牢，会摔打到头部或胳膊造成伤害。切割机要注意检查开关是否完好，切割机停用时，需将高速旋转减速状态的切割片朝上，机体朝下，防止切割片对人、物的损伤。2023-2-235三、锅炉地暖的施工三、锅炉地暖的施工1、根据图纸确定锅炉安装位置（一）弹线定位（一）弹线定位2、根据图纸确定分水器安装位置，定好安装孔的位置，用铅笔标出。3、根据图纸及现场情况，确定管路走向，根据管路所走管子，确定开槽宽度，双主管宽度为90mm5mm，双支管宽度为70mm5mm(橡塑保温），PE保温缩小10mm。
5、同一槽内最多走三个回路的管，槽与槽之间至少留有10mm以上的间距。4、弹线。2023-2-2361、切槽、切槽 2、凿槽、凿槽 （二）开槽（二）开槽2023-2-237 锅炉下方出水管与回水管槽应避锅炉下方出水管与回水管槽应避开其他管道，避免管道交叉敷设，开其他管道，避免管道交叉敷设，如果与其他管道产生冲突，那么出如果与其他管道产生冲突，那么出回水管可以开一个槽，从同一侧敷回水管可以开一个槽，从同一侧敷设，另一管道可以从锅炉背面墙开设，另一管道可以从锅炉背面墙开弧形槽把管道布置到另一侧位置。弧形槽把管道布置到另一侧位置。1、烟管孔：、烟管孔： 在打烟管孔前要询问现场负责人锅炉是否正在打烟管孔前
6、要询问现场负责人锅炉是否正常安装，而且一定要察看外墙是否有下水管常安装，而且一定要察看外墙是否有下水管道、分水及其他障碍物。打孔时必须遵循内道、分水及其他障碍物。打孔时必须遵循内高外低的原则，坡度要达到高外低的原则，坡度要达到1%1%以上，以免雨以上，以免雨天雨水倒流。打孔的污水用盆接收起来，垃天雨水倒流。打孔的污水用盆接收起来，垃圾处理干净，外墙清洁干净。圾处理干净，外墙清洁干净。（三）打孔（三）打孔2023-2-2382 2、分水器背出打孔：、分水器背出打孔： 分水器背出打孔要打斜孔，分水器一面分水器背出打孔要打斜孔，分水器一面孔位要高出原始地面孔位要高出原始地面100mm100mm，防止
7、分水，防止分水器区域的水顺着管道流到其他干区，造器区域的水顺着管道流到其他干区，造成不必要的损害。打分水器背出孔时，成不必要的损害。打分水器背出孔时，每隔每隔2-32-3孔应留孔应留50mm50mm的墙体，防止破坏的墙体，防止破坏墙体承重。墙体承重。 2023-2-239组装分水器时将支架上夹片松开，将集、分水器道放到支架上，组装分水器时将支架上夹片松开，将集、分水器道放到支架上，拧紧螺丝，拧螺丝时两边同时拧，然后根据图纸要求依次拧上卡拧紧螺丝，拧螺丝时两边同时拧，然后根据图纸要求依次拧上卡套弯头、堵头、排气阀。根据分水器罩子背板上的孔位把支架装套弯头、堵头、排气阀。根据分水器罩子背板上的孔位
8、把支架装上分水器，根据支架的安装孔定好钻孔位置，用电钻钻好上分水器，根据支架的安装孔定好钻孔位置，用电钻钻好1212的的四个安装孔，打入四个安装孔，打入1010的膨胀螺丝，切割长度为的膨胀螺丝，切割长度为150mm150mm左右的左右的1010的全牙螺杆，旋入膨胀螺丝内，用扳手把全牙螺杆拧紧，旋入的全牙螺杆，旋入膨胀螺丝内，用扳手把全牙螺杆拧紧，旋入M10M10的螺母。装上分水器罩子背板，再装上分水器，再旋上一颗的螺母。装上分水器罩子背板，再装上分水器，再旋上一颗M10M10的的螺母，用扳手并紧螺母，装好所有分水器。把分水器上的排气阀螺母，用扳手并紧螺母，装好所有分水器。把分水器上的排气阀正对
9、前方，这样便于接水。正对前方，这样便于接水。（四）分水器安装（四）分水器安装2023-2-23101 1、如果系统增加循环水泵，那么水泵必须安装在锅、如果系统增加循环水泵，那么水泵必须安装在锅炉下方及第一路分水器之前的回水管路上。水泵安炉下方及第一路分水器之前的回水管路上。水泵安装时，机轴必须水平，接线盒必须在两侧或上方，装时，机轴必须水平，接线盒必须在两侧或上方，且水泵要有支架固定。且水泵要有支架固定。2 2、一个系统工程中，分水器、一个系统工程中，分水器1010路以内通常用路以内通常用16201620开泰主管、开泰主管、12161216支管（支管（1 1组分水器组分水器8 8路以内、路以内
10、、2 2组分组分水器相加不超过水器相加不超过1010路），超过路），超过1010以上通常用以上通常用20252025主主管、管、12161216支管。在地暖系统中，建议都用支管。在地暖系统中，建议都用20252025的主的主管为佳。管为佳。2023-2-2311（五）低温热水地暖的铺设。（五）低温热水地暖的铺设。1 1、绝热层的铺设、绝热层的铺设 铺设绝热层的地面应平整、干燥、无杂物。墙面根部应平、直且无积灰现象。绝热层的铺设应平整，绝热层相互间的接缝应严密。直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先做一层防潮层。 在铺设绝热层的区域满铺保温板。异型区域，用美工刀把保温板割成合适
11、的尺寸，铺平整个保温板平面。在与外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。墙边和柱边立伸缩板，保温板切割成50mm宽作为伸缩板高度。内墙铺设伸缩板为每铺一米，间隔200mm后再铺伸缩板（现工艺要求是满铺）。2023-2-23122 2、反射膜的铺设、反射膜的铺设 在保温板上满铺反射膜，反射膜之间需有10-20mm的搭边要铺平整，无褶皱。2023-2-23133 3、钢丝网的铺设、钢丝网的铺设 铺设钢丝网，用塑料卡固定钢丝网，塑料卡的两个压条，压住钢丝网的网
12、格线，钢丝网之间也要用塑料卡固定，防止钢丝网翘起。塑料卡尽量少用，压平整个钢丝网为宜。2023-2-23144 4、采暖管的敷设、采暖管的敷设1）采暖管应严格按照施工图纸标定的管间距和走向敷设（采暖管间距180mm，卫生间采暖管间距160mm，如在铺设区域内有留柜部分不铺的，可相对缩小管间距）。2）在采暖管上套上弯管弹簧，在没有做低温热水辐射采暖的管子要套上保温。采暖管一端先接上分水器的出水上（分水器附近以及其它局部采暖管排列比较密集的部位，当管间距小于100mm时，采暖管应套保温）。如果采暖管从别的回路经过长可从保温板上面走管子。每根回路在与装分水器连接前，要套上保温。2023-2-2315
13、3）在敷设每个地暖回路前，仔细考虑采暖管的走向，采暖管间距符合公司规定要求，采暖管应保持平、直，管间距的安装误差不应大于10mm。采暖管敷设过程中，两人配合较好（一名施工人员也可完成铺设），一人弯管，边压塑料卡，在采暖管的拐弯处加塑料压卡，一人松采暖盘管，发现憋管需要更换整根管子。每个回路采暖管铺好后，采暖管固定点的间距，直管段部分固定间距宜为0.71.0m，弯曲管段部分的固定点间距宜为0.20.3m。按照规定用扎带将采暖固定到钢丝网上，塑料卡在回路上卡成大的米字型，采暖管弯曲处必须加塑料卡，注意横平竖直，美观。 2023-2-23164）当地面面积超过30或边长超过6m及回路与回路之间应设置
14、伸缩缝。切割宽度为2.5CM的保温板，用扎带固定在第一层钢丝网上作为伸缩缝。伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。2023-2-2317注：注：卫生间应做两层隔离层，卫生间过门处应设置止水墙，在止水墙内侧应配合土建专业作防水，或采暖管在卫生间过门与干处连接处不铺保温板，用水泥砂浆把管道找平，以防止卫生间积水渗入绝热层，并沿绝热层渗入其它区域。 卫生间墙角不设伸缩缝，防止影响找平后的二次防水效果。2023-2-23185 5、打压试验、打压试验 在分水器上选两管道，分别装上压力表及阀门（不选同一回路的两根管道）。把分水器上的排气阀打开，然后往系统里接入自来水，等排气阀有水均匀流
15、出时，关闭排气阀。关闭阀门，取下自来水管，装上打压泵对系统打压，将系统压力升到0.6mpa停止打压（最高不得超过0.8mpa），关闭阀门，检查各接点有无渗水现象。拆下打压泵，装上堵头，再打开阀门，此时为系统正常压力。2023-2-2319四、隐蔽工程验收四、隐蔽工程验收 系统施工完成后，通知客户代表对系统进行验收，由客户代表与业主约定验收时间。验收时检查分水器安装、管路敷设是否符合规范要求，分水器与管道连接有无渗漏，有无瘪管现象；管路保护是否到位，与业主查看系统压力是否正常；采暖管间距、弯曲半径等是否符合公司规范要求，固定是否可靠；伸缩缝是否按规定敷设完毕。客户代表、施工负责人与业主一起测量敷
16、设低温热水地暖面积。业主对工程质量无异议后，业主、施工负责人、客户代表在工程资料上签字认可。验收过的工程资料交于工程部存档。2023-2-2320五、填充层的施工五、填充层的施工豆石混凝土：一种所含石子介于豆石混凝土：一种所含石子介于0.5-3.2mm0.5-3.2mm的卵石，其最大粒的卵石，其最大粒径不应超过径不应超过10mm10mm，含泥量不大于，含泥量不大于2%2%的混凝土。的混凝土。陶粒混凝土：以陶粒代替石子作为混凝土的骨料，这样的混陶粒混凝土：以陶粒代替石子作为混凝土的骨料，这样的混凝土称为凝土称为“陶粒混凝土陶粒混凝土”。 以粘土、亚粘土等为主原料，经以粘土、亚粘土等为主原料，经加工制粒、烧胀而成的，其粒径在加工制粒、烧胀而成的，其粒径在5mm5mm以上的轻粗骨料称为粘以上的轻粗骨料称为粘土陶粒；粒径小于土陶粒；粒径小于5mm5mm的轻细骨料称为粘土陶砂。的轻细骨料称为粘土陶砂。2023-2-23211 1）一个标准弯头，烟囱从锅炉背面）一个标准弯头，烟囱从锅炉背面或侧面出墙的锅炉。或侧面出墙的锅炉。 2 2）需要加长烟管和加长弯头的锅）需要加长烟管和加长弯头的锅炉。将直立
