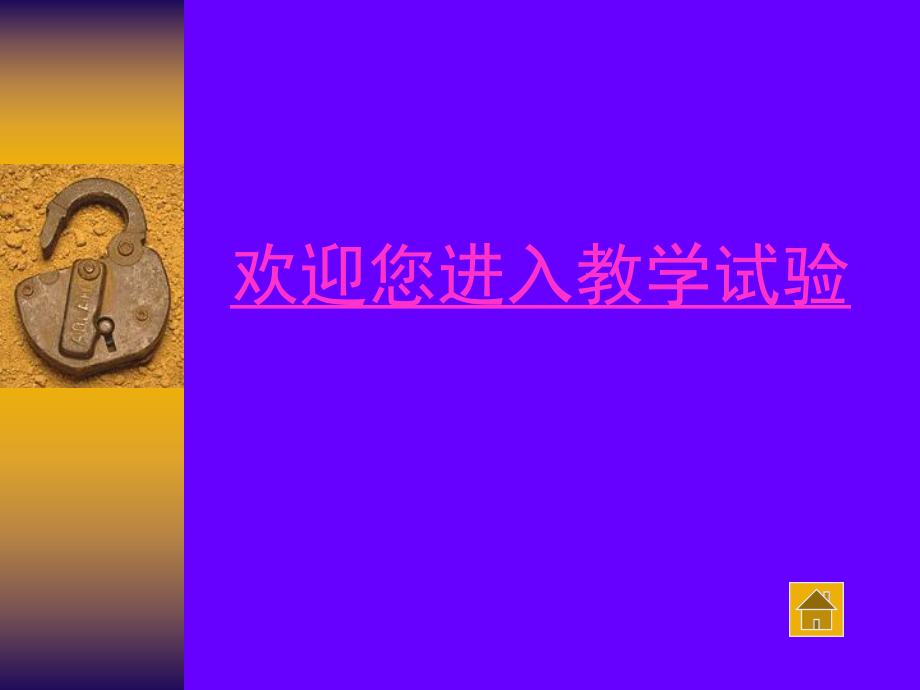

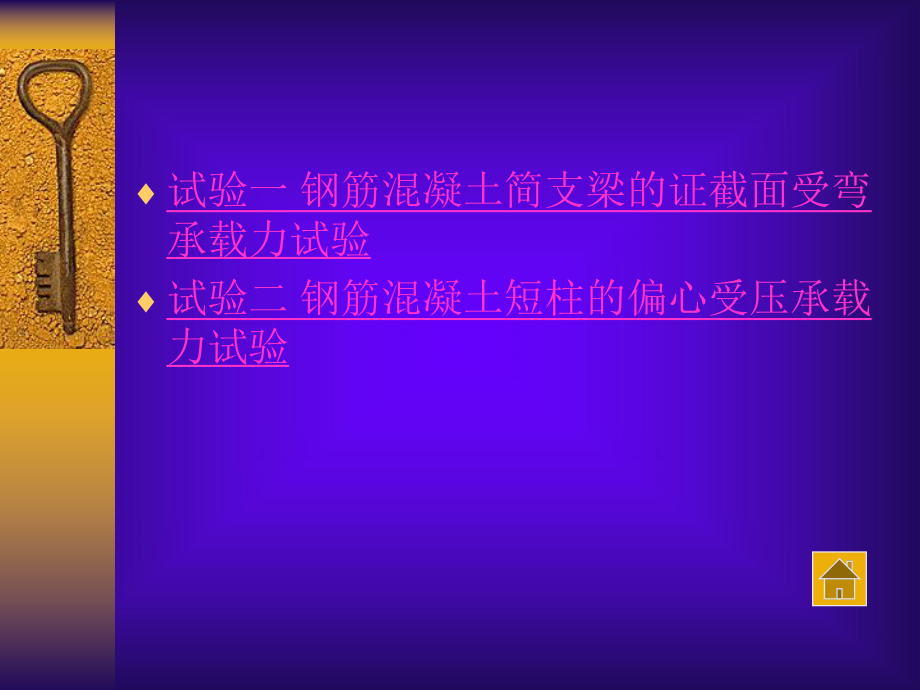

1、欢迎您进入教学试验试验一 钢筋混凝土简支梁的证截面受弯承载力试验试验二 钢筋混凝土短柱的偏心受压承载力试验一、试验目的 1.通过对钢筋混凝土梁的抗裂、挠度、承载力的试验测定,进一步掌握钢筋混凝土受弯构件试验的一般过程。 2.进一步学习常用仪器仪表的选用原则和使用方法。 3.掌握量测数据的整理、分析和表达方法。 二、试件、试验设备和仪表 1.试件为一矩形截面钢筋混凝土简支梁,截面尺寸及配筋见图1-1所示。2.加荷:200KN静力加荷装置。 3.静态电阻应变仪。 4.百分表及磁性表座。 5.读数显微镜。 6.测力传感器。 三、试验方案 1.试验测点布置 2.预加载 3.荷载分级 4.荷载持续时间

2、5.关于试验中自重的说明 试件测点布置见图1-2。 图1-21.千斤顶 2.测力传感器 3.分配梁 4.百分表 5.电阻应变片 6.手持应变仪脚标 1234567007005050600钢筋应变测点:受拉主筋上布置电阻应变片测点两个,在浇混凝土之前,预先做好贴片及防潮处理。混凝土表面应变测点:纯弯段混凝土表面电阻应变片测点为每侧四点(压区顶面一点,受拉主筋处一点,中间两点),并在应变片测点处对应地布置手持应变仪测点。 挠度测点布置:在跨中一点,支座各一点及分配梁加载点处各一点安装百分表。 进行13级预载,测读数据,观察试件、装置和仪表工作是否正常并及时排除故障。预加载值不宜超过试件开裂荷载计算

3、值的70 在达到标准荷载以前,每级加载值不宜大于标准荷载值的20;超过标准荷载值后,每级加载值不宜大于标准荷载值的10。 加载到达开裂荷载计算值的90以后,每级加载值不宜大于标准荷载值的5。 加载到达破坏荷载计算值的90以后,每级加载值不宜大于标准荷载值的5。 每级荷载的持续时间不应小于10min在标准荷载作用下持续时间不宜小于30min 试验梁的自重和作用在其上的加载设备的重力,应作为试验荷载的一部分。加载设备的重力应经实测,且不宜大于标准荷载的20 四、试验步骤 1.按标准荷载的20分级算出加载值。自重和分配梁等作为初级荷载计入 2.按要求贴好应变片,做好防潮防水处理,引出导线。粘贴好手持

4、式应变仪的脚标,装好百分表 3.进行13级预载,测读数据,观察试件、装置和仪表工作是否正常并及时排除故障 4.正式试验,自重及分配梁等应作为第一级荷载值,不足标准荷载的20时用外加荷载补足 。每级停歇5分钟,并在规定的荷载持续时间结束时量测各测点读数,数据填下表1-1 5.随着试验的进行注意仪表及加荷装置的工作情况,细致观察裂缝的发生、发展和构件的破坏形态 试 验 记 录 表 五、试验数据整理和试验报告 1.测出所需数据2.计算所需数据 3.画出梁的挠度曲线及截面应变图(标准荷载前) 4.绘出裂缝开展图5.试验结果分析 试件的实际尺寸:梁截面的宽度、高度,梁的跨度等试件材料的力学性能:钢筋和混

5、凝土的实测强度,钢筋和混凝土的弹性模量 根据实测截面尺寸和材料力学性能算出梁的开裂荷载和破坏荷载,以及标准荷载下的应变和挠度值 钢筋混凝土梁裂缝开展图 (参考图)(底面)(顶面)6007007005050100200100200将实测开裂荷载和破坏荷载与计算值进行比较,并分析其差异的原因 将标准荷载下应变及挠度的计算值与实测值进行比较 对梁的破坏形态和特征做出评定 一、试验目的1.初步掌握受压柱静载试验的一般程序和测试方法 2.观察在小偏心受压时,钢筋混凝土短柱破坏过程及其特征 二、试件、试验设备和仪表 1.矩形截面钢筋混凝土短柱,混凝土等级为C20,尺寸及配筋见图2.2000kN压力试验机

6、3.静态电阻应变仪 4.百分表及磁性表座 5.千分表曲率仪 6.读数显微镜 图2-1 试验构件尺寸及配筋图 1.电阻片(测纵截面) 2.测钢筋用电阻片 三、试验方案 1.试验测点布置 2.试验形式3.试件安装要求4.分级加载5.柱子试验要求试验测点布置见图2-2 钢筋应变片测点:在浇注混凝土之前,预先做好贴片及防潮处理 混凝土表面应变片测点:在中间区段混凝土拉压表面沿纵向各贴应变片四片,中间截面每边各贴应变片五片。挠度测点:在上下支座及跨中布置百分表共五点 曲率测点:沿柱高1/2处曲率仪一个 图2-2 试验装置与测点布置图 1.试验机上压板 2.试验构件 3.百分表 4.电阻片(测纵截面) 5

7、.电阻片(测横截面)6.试验机下压板 7.千分表曲率仪 8.单刀铰支座 本试验采用正位试验,支座采用单刀铰支 试件安装时,应将试件轴线对准作用力的中心线,即几何对中。若有可能再进行力学对中,即加载约达到使用荷载的2040时,量测其中央截面的两侧应变或四角应变,并调整作用力的轴线,使各点应变均匀 加载一般按估算破坏荷载的1/101/15分级施加,接近开裂荷载及破坏荷载时,加载值应减为原分级值的1/21/3 柱子试验由于高度大,荷载大,对中就位困难,侧向变形不好控制和量测,破坏时危险性大,均需引起足够重视 四、试验步骤 1.粘贴电阻应变片2.试件就位、对中后,加载点移至偏心矩处,装好百分表,千分表曲率仪等3.估算试件的标准承载力和破坏荷载,做出荷载分级4.作预载试验检查,预载值不应超过开裂荷载,调试仪器5.加一级初载,各仪表调零或读取初读数。本试验初载10kN,荷载分级20kN,以后每加一级荷载,读取一次读数,直至破坏。同时注意观察裂缝,观测和记录试件的破坏过程和特征。荷载达到标准荷载时,应拆除百分表和千分表曲率仪。数据记入表2-1 五、试验数据整理和试验报告 1.计算标准荷载前各级荷载下的应变值,与实测值进行比较 2.绘出裂缝开展图3.画出标准荷载下的荷载挠度曲线 4.讨论柱子的试验特点及其力学性能 试 验 记 录 表
