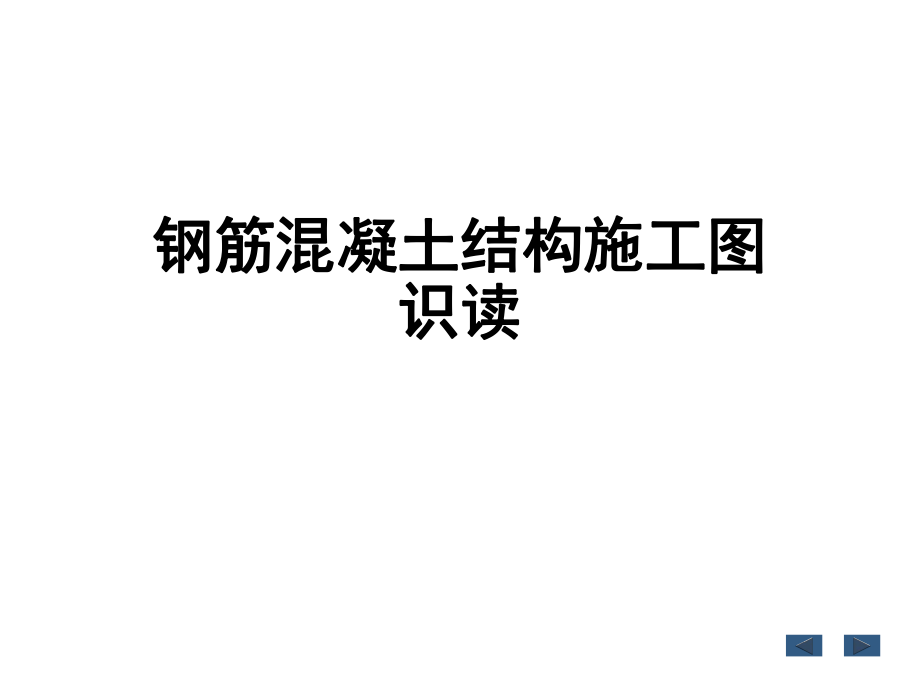

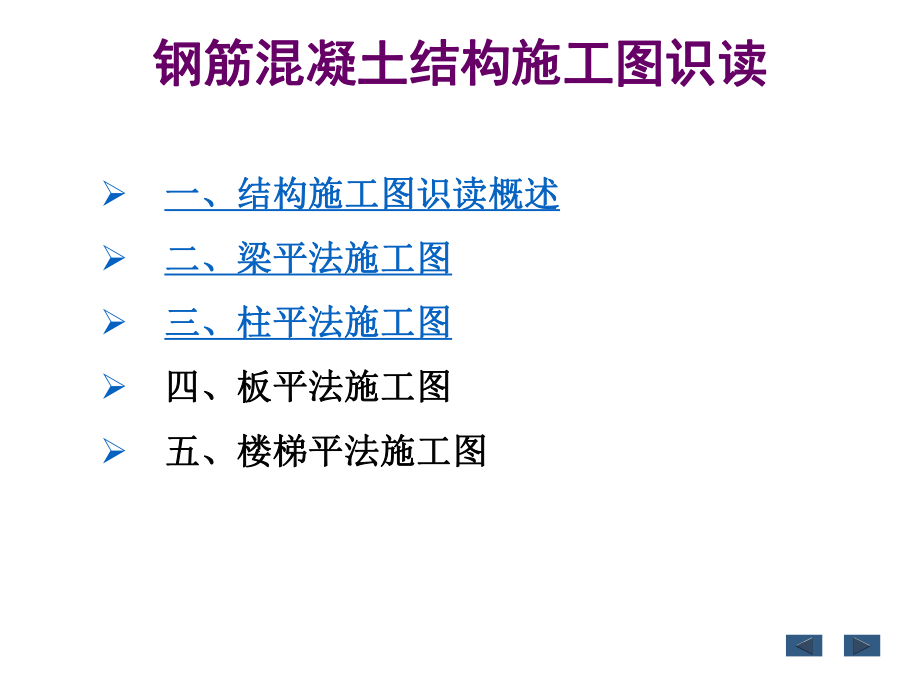

1、钢筋混凝土结构施工图钢筋混凝土结构施工图识读识读 一、结构施工图识读概述一、结构施工图识读概述 二、梁平法施工图二、梁平法施工图 三、柱平法施工图三、柱平法施工图 四、板平法施工图四、板平法施工图 五、楼梯平法施工图五、楼梯平法施工图钢筋混凝土结构施工图识读钢筋混凝土结构施工图识读一、结构施工图识读概述一、结构施工图识读概述 （一）结构施工图在建筑工程中的作用（一）结构施工图在建筑工程中的作用房屋施工图建筑施工图结构施工图设备施工图给排水施工图电气，电讯施工图燃气，暖通施工图一、结构施工图识读概述一、结构施工图识读概述 （一）结构施工图在建筑工程中的作用（一）结构施工图在建筑工程中的作用u 结
2、构施工图结构施工图是表达房屋是表达房屋承重构件承重构件的图样；的图样；u 实现其他专业，例如建筑，给排水，暖通电气等的功实现其他专业，例如建筑，给排水，暖通电气等的功能需求；能需求；u 用来作为用来作为施工施工，质检质检，及，及编制预算编制预算的依据。的依据。 一、结构施工图识读概述一、结构施工图识读概述 （二）结构施工图的内容结构平面布置图基础平面布置图梁平面布置图板平面布置图柱平面布置图构件详图基础详图楼梯详图雨篷，阳光窗，女儿墙等详图结构设计总说明结构设计总说明一、结构施工图识读概述一、结构施工图识读概述 （二）结构施工图的内容 1、结构设计总说明 结构设计说明是带全局性的文字说明，它包
3、括： （1）本工程的概况，建筑物所在地区的自然气候，场地情况。 （2）选用材料的类型、规格、强度等级， （3）应用于工程的构造，详图等。 （4）对施工的要求，以及对质检的要求。一、结构施工图识读概述一、结构施工图识读概述 （二）结构施工图的内容 2、结构平面布置图 结构平面布置图是表示房屋中各承重构件总体平面布置的图样。它包括： （1）基础平面图； 基础形式，基础尺寸，基础梁的布置 （2）梁结构布置平面图； 梁截面尺寸、定位，梁配筋 （3）板结构布置平面图； 板厚，板配筋 （4）柱结构布置图 柱截面尺寸、定位，柱配筋一、结构施工图识读概述一、结构施工图识读概述 （二）结构施工图的内容 3、构件
4、详图 结构平面图不能表达清楚的内容，往往采用详图的方式来表达。 构件详图包括： （1）基础结构详图； （2）梁、柱、板结构详图； （3）楼梯结构详图； （4）其他详图，如雨篷、过梁等。一、结构施工图识读概述一、结构施工图识读概述 （二）结构施工图的内容 4、如何读结构施工图？读图的方法。 （1）需要掌握三种图纸表达的方法 详图法，列表法，平面整体表达法（平法） （2）能够读懂图集 1） 现浇钢筋砼梁 2） 现浇钢筋砼柱 03G101-1 3） 现浇钢筋砼剪力墙 4） 现浇钢筋砼楼梯 03G101-2 5） 筏形基础 04G101-3 6） 板 04G101-4一、结构施工图识读概述一、结构施工
5、图识读概述 （二）结构施工图的内容 4、如何读结构施工图？读图的方法。 读图方法及步骤 1）先看结构总说明，初步了解这个工程的概况。 2）接下来，看基础图，及基础说明。 3）然后是底层柱施工图，及一层梁板施工图 注意：在图纸中往往通过索引，将详图绘制到其他图纸当中，这时要将相关的几张图联系起来一起读。 4）上部各层的梁，板，柱施工图。一、结构施工图识读概述一、结构施工图识读概述 1、梁的表达方法 详图法，平面整体表示法（简称平法） 2、两种表达方法的优缺点 3、读懂详图法 4、读懂平法二、梁平面布置图及详图二、梁平面布置图及详图二、梁平面布置图及详图二、梁平面布置图及详图用用详图法详图法表示表
6、示 钢筋混凝土梁钢筋混凝土梁二、梁平面布置图及详图构件构件名称名称构件数构件数钢筋钢筋编号编号钢筋钢筋规格规格简图简图长度长度(mm)(mm)每件每件支数支数总支数总支数累计质累计质量量(kg)(kg)L1L11 11 11212364036402 22 27.417.412 21212420442041 11 14.454.453 366349034902 22 21.551.554 466650650181818182.602.60钢筋表二、梁平面布置图及详图 用平法表示 钢筋混凝土梁二、梁平面布置图及详图 2、两种方法的优缺点 1）详图法： 优点：识图方便，结构尺寸，配筋，构造都能够通过
7、图形表达出来。 缺点：绘图工作量很大，出图量大，且某一张图出错，就会影响与之相关的其他图，修改繁琐。导致设计效率低下。 适用范围：常用于基础详图的配筋，雨篷，阳台，女儿墙等结构构件的配筋表达，以及形状复杂的结构构件，如设备基础等。二、梁平面布置图及详图 2、两种方法的优缺点 2）平面整体法： 优点：用数字化，符号化来表达结构。图面简明，清晰。设计绘图工作量小。 缺点：需要掌握平法知识才能够读懂施工图。钢筋的锚固，搭接等构造，需要查看平法图集，才能够得知。 适用范围：广泛采用，用于表达，梁，板，柱，剪力墙等结构构件的配筋。识图练习：识图练习：1 1：梁在中间支座处的上部纵筋是（：梁在中间支座处的
8、上部纵筋是（ ），其中（），其中（ ）是通长布置的。）是通长布置的。2 2：梁的下部纵筋是（：梁的下部纵筋是（ ）。）。3 3：梁箍筋的直径是（：梁箍筋的直径是（ ），间距（），间距（ ），是（），是（ ）肢箍。）肢箍。4 4：该梁梁宽是（：该梁梁宽是（ ），梁高（），梁高（ ）。）。二、梁平面布置图及详图二、梁平面布置图及详图 （一） 梁平法施工图 1、集中标注、集中标注 2、原位标注、原位标注二、梁平面布置图及详图 1、梁集中标注 梁集中标注的内容，规定如下： 第一项：梁编号 第二项：梁截面尺寸bh(宽高) 第三项：梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数 第四项：梁上部通长
9、筋或架立筋 第五项：梁侧面纵向构造钢筋或受扭钢筋 第六项：梁顶面标高高差 二、梁平面布置图及详图 1、梁集中标注 示例： KL-1(3) 300600 梁编号（跨数）截面宽高。 8100/200(2) 箍筋直径、加密区间距/非加密 区间距（箍筋肢数）。 225 通长筋根数、直径。 G212 构造钢筋根数、直径。 （-0.05） 梁顶标高与结构层标高的差值，负 号表示低于结构层标高。二、梁平面布置图及详图 第一项 梁编号梁类型梁类型代号代号序号序号跨数跨数及是否带有及是否带有悬挑悬挑楼层框架梁楼层框架梁KLKLX XX X(X X)(X X)、 (X X A)(X X A)或或(X X B)(X
10、 X B)屋面框架梁屋面框架梁WKLWKLX XX X(X X)(X X)、 (X X A)(X X A)或或(X X B)(X X B)框支梁框支梁KZLKZLX XX X(X X)(X X)、 (X X A)(X X A)或或(X X B)(X X B)非框架梁非框架梁L LX XX X(X X)(X X)、 (X X A)(X X A)或或(X X B)(X X B)悬挑梁悬挑梁XLXLX XX X井字梁井字梁JZLJZLX XX X(X X)(X X)、 (X X A)(X X A)或或(X X B)(X X B)二、梁平面布置图及详图楼面框架梁楼面框架梁（两端为柱）（两端为柱）KL屋
11、面框架梁屋面框架梁（两端为柱）（两端为柱）WKL非框架梁非框架梁（两端为梁）（两端为梁）L二、梁平面布置图及详图框支梁框支梁KZL框架柱不落地框架柱不落地柱的力传递到柱的力传递到下方的梁下方的梁框架柱不落地框架柱不落地柱的力传递到柱的力传递到下方的梁下方的梁框支柱框支柱KZZ框支柱框支柱KZZ框支柱框支柱KZZ二、梁平面布置图及详图混凝土剪力墙混凝土剪力墙不落地不落地框支梁框支梁KZL框支柱框支柱KZZ框支柱框支柱KZZ二、梁平面布置图及详图框架梁框架梁KL井字梁（垂直相交的梁尺寸相井字梁（垂直相交的梁尺寸相同，无主次之分）同，无主次之分）JZL二、梁平面布置图及详图井字梁井字梁JZL框架梁框
12、架梁KL二、梁平面布置图及详图井字梁井字梁JZL框架梁框架梁KL井字梁井字梁JZL二、梁平面布置图及详图第第1跨跨第第2跨跨一端悬挑一端悬挑框架梁框架梁1,2跨，一端悬挑跨，一端悬挑二、梁平面布置图及详图第第1跨跨第第2跨跨右端悬挑右端悬挑框架梁框架梁1,2跨，两端悬挑跨，两端悬挑左端悬挑左端悬挑二、梁平面布置图及详图 第二项 梁尺寸宽度宽度b高度高度h二、梁平面布置图及详图 第二项 梁尺寸加腋梁加腋梁截面尺寸注写示意截面尺寸注写示意二、梁平面布置图及详图 第二项 梁尺寸悬挑梁悬挑梁不等高截面尺寸注写示意不等高截面尺寸注写示意二、梁平面布置图及详图 第三项 梁箍筋 包括钢筋级别、钢筋直径与间距
13、,钢筋肢数。当为抗震设计时，用斜线“”区分梁端箍筋加密区与梁身非加密区长度范围内箍筋的不同间距。例如：8100200（2），表示箍筋为HPB235级钢筋，直径8mm，为2肢箍。加密区间距为100 mm，非加密区间距为200mm。二、梁平面布置图及详图加密区箍筋：加密区箍筋：6100mm100mm100mm加密区箍筋：加密区箍筋：6100mm100mm二、梁平面布置图及详图非加密区箍筋：非加密区箍筋：6200mm200mm200mm二、梁平面布置图及详图 第四项：梁上部通长筋或架立筋第四项：梁上部通长筋或架立筋 在梁上部既有在梁上部既有通长钢筋通长钢筋又有又有架立筋架立筋时，用时，用“+”+”号
14、相联标号相联标柱，并将柱，并将通长筋通长筋写在写在“+”+”号号前面前面，架立筋架立筋写在写在“+”+”号号后面后面并并加括号加括号。例如：例如：1 1：当梁配置四肢箍时，：当梁配置四肢箍时， 用用222+222+（212212）表示，）表示， 其中其中222222为通长筋，（为通长筋，（212212）为架立钢筋。）为架立钢筋。2 2：当梁配置二肢箍时，：当梁配置二肢箍时， 用用222222表示，表示， 222222为通长筋，无架立筋。为通长筋，无架立筋。 二、梁平面布置图及详图下部纵筋下部纵筋钢筋一般通长钢筋一般通长上部通长纵筋上部通长纵筋上部支座非通上部支座非通长纵筋长纵筋二、梁平面布置图
15、及详图下部纵筋下部纵筋钢筋一般通长钢筋一般通长上部支座非上部支座非通长纵筋通长纵筋上部支座非通上部支座非通长纵筋长纵筋架立筋架立筋架立筋与受力架立筋与受力筋搭接筋搭接二、梁平面布置图及详图 第五项：梁侧面纵向构造钢筋或受扭钢筋 当梁腹板高度hw450mm时，需配置纵向构造钢筋，所注规格与根数应符合规范规定。此项注写值以大写字母G开头，注写设置在梁两个侧面的总配筋值，且对称配置。 如：如：G412G412，表示梁的两个，表示梁的两个侧面共配置侧面共配置412412的纵向的纵向构造钢筋，每侧各构造钢筋，每侧各212212。二、梁平面布置图及详图下部纵筋下部纵筋上部纵筋上部纵筋箍箍 筋筋构造钢筋构造
16、钢筋或抗扭钢筋或抗扭钢筋拉拉 筋筋二、梁平面布置图及详图 第五项：梁侧面纵向构造钢筋或受扭钢筋 当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母N开头，注写配置在梁两个侧面的总配筋值，且对称配置。 如：如：N622N622，表示梁的两个侧面共配置，表示梁的两个侧面共配置622622的受扭的受扭纵向钢筋，每侧各配置纵向钢筋，每侧各配置322322。二、梁平面布置图及详图侧面构造钢筋侧面构造钢筋412侧面构造钢筋侧面构造钢筋412侧面构造钢筋侧面构造钢筋6 14二、梁平面布置图及详图 第六项：梁顶面标高高差 梁顶面标高高差是指相对于该结构层楼面标高的高差值，有高差时，须将其写入括号内（当梁顶比板顶低时，注写成“负标高高差”；当梁顶比板顶高时，注写成“正标高高差”），无高差时不注。 一般情况下，需要注写梁顶面高差的梁有：一般情况下，需要注写梁顶面高差的梁有：洗手间洗手间梁、楼梯平台梁、楼梯平台板边梁等。梁、楼梯平台梁、楼梯平台板边梁等。如：（如：（-0.100-0.100）表示梁顶面比同层楼板顶面低）表示梁顶面比同层楼板顶面低0.100m0.100m。 （0.2000.200）表示梁顶面比
