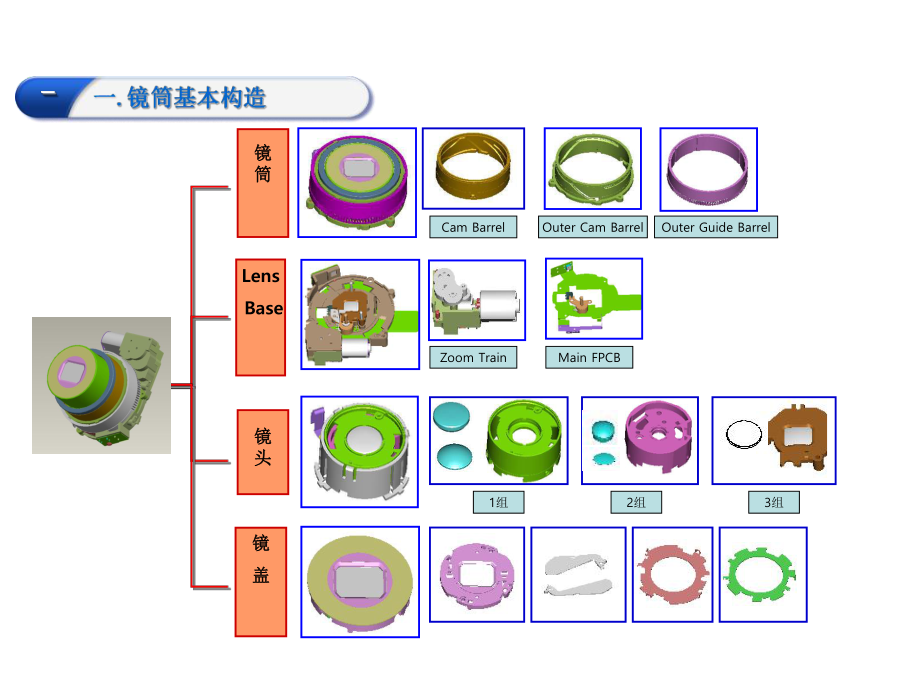

1、数码镜筒数码镜筒 CS维修师教育资料维修师教育资料镜镜筒筒Lens Base镜镜头头镜镜盖盖Cam BarrelOuter Cam BarrelOuter Guide BarrelZoom TrainMain FPCB1组2组3组Sensor（传感器）是将光信号转换成电信号的一种电子器件。作用：通过 Sensor 判定镜筒所处的状态，并给出相应的高低电平。分类：目前所使用的 Sensor 有： PI、PR、Rotator Sensor、Gyro Sensor镜筒组件及功能镜筒组件及功能 Sensor 简介 PI（Photo Interrupter）的功能： 在使用功能上，分为 AFPI 和 Z
2、PI AFPI 通过光电三极管的高低电平，判定后组的零点位置 ZPI 通过扇叶轮在 PI 内部旋转，记录三极管高低电平脉冲数 PR（Photo Reflector）的功能： ZPR 通过判定反射纸的反射光，判定镜筒所处的位置（主要为短焦Wide 位置）AFPIZPIZPR镜筒组件及功能镜筒组件及功能 PI、PR 的基本原理的基本原理 快门 / 光圈 动作原理相机要实现成像功能，必须保证 CCD 上接收的光线的 “数量”。“数量” 少，拍出来的图像就暗；反之图像发白，都不能达到理想的效果。区区 分分分分 类类功功 能能示示 例例开开 / / 大大闭闭 / / 小小快门Shutter-控制曝光时间
3、光圈IRIS控制曝光量-ND 类通过 ND Filter 来调整光透过量步进类通过光圈大小变化来调整光透过面积镜筒组件及功能镜筒组件及功能永磁体接信号开关S/NN/S 动作原理 当螺线圈通电后，便会在其周围产生磁力线。 通过软磁体的尖端效应，磁极便会在图示两端分布。 此时软磁体吸引起杠杆作用的永磁体，使其向某一方向移动，这样便驱动快门、光圈运动。镜筒组件及功能镜筒组件及功能S4 镜筒快门原理示例镜筒快门原理示例1. Close - Wide （开机）（开机）电源开关电源开关 ON Zoom Motor（CW）驱动）驱动 检测到检测到ZOOM Photo Reflector (ZMPI-A)的信
4、号变化后的信号变化后 (145-（Overrun Pulse)Pulse转动转动 Zoom Motor中断处理（中断处理（50msec）Zoom Motor停止停止 AF步进电机（步进电机（CW）驱动）驱动 检测到检测到AF Photo Interrupter (AFPI) 的信号变化的信号变化 AF 电机驱动电机驱动197step（”A” 部分）部分） AF 步进电机停止步进电机停止 上面的驱动处理完成后，进入拍摄就绪状态上面的驱动处理完成后，进入拍摄就绪状态 2. Wide - Tele （变焦）（变焦）长焦信号触发长焦信号触发 Zoom Motor驱动（驱动（CW方向）方向） Zoom
5、脉冲开始计数脉冲开始计数 检测到长焦信号关闭检测到长焦信号关闭 或或 Tele到达最大值到达最大值 Zoom Motor 中断处理中断处理(50msec) Zoom Motor停止停止 AF 步进电机驱动（设定位置）步进电机驱动（设定位置） AF 步进电机停止步进电机停止3. Tele - Wide （变焦）（变焦）短焦信号触发短焦信号触发 Zoom Motor CCW驱动驱动 Zoom 脉冲开始计数脉冲开始计数Wide Switch Off 检出检出 Motor 中断处理中断处理(50msec) Zoom Motor 停止停止 AF Motor驱动到设定位置驱动到设定位置 AF Steppi
6、ng Motor停止停止4. Wide - Close （关机）（关机） Power Switch Off AF Stepping Motor CCW 方向驱动方向驱动 AFPI 信号变化检出信号变化检出 AF Stepping Motor CCW 方向方向 (B: 135step) 驱动驱动 AF Stepping Motor 停止停止 Zoom Motor CCW方向驱动方向驱动 ZMPI-A 信号变化信号变化 检出检出 ZMPI-B count 到到 (C: -477)pulse 为止为止 Zoom Motor CCW方向驱动方向驱动 Zoom Motor Brake(50msec) Zoom Motor Stop镜镜 筒筒对应相机对应相机生产地生产地S4/S4-NS760、S860、ES50、ES55、ES60、ES10、ES15、ES17TSOEL4NV30、NV40、L100、L110、L210、PL50、PL51TSOEN2S-NS1070、L201、L301、ST45、ST50TSOEE1PL55、PL60、PL65TSOEE2IT100、PL70TSOEE3WB1000韩国韩国E12ST500、ST550、TSOEHZ1010WB500、WB550韩国韩国/TSOE
