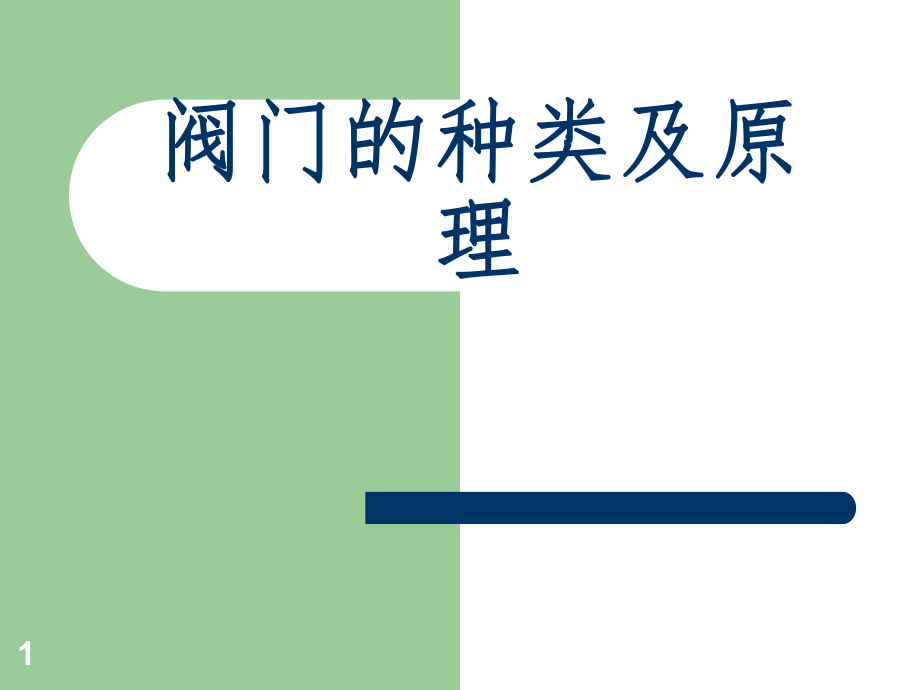

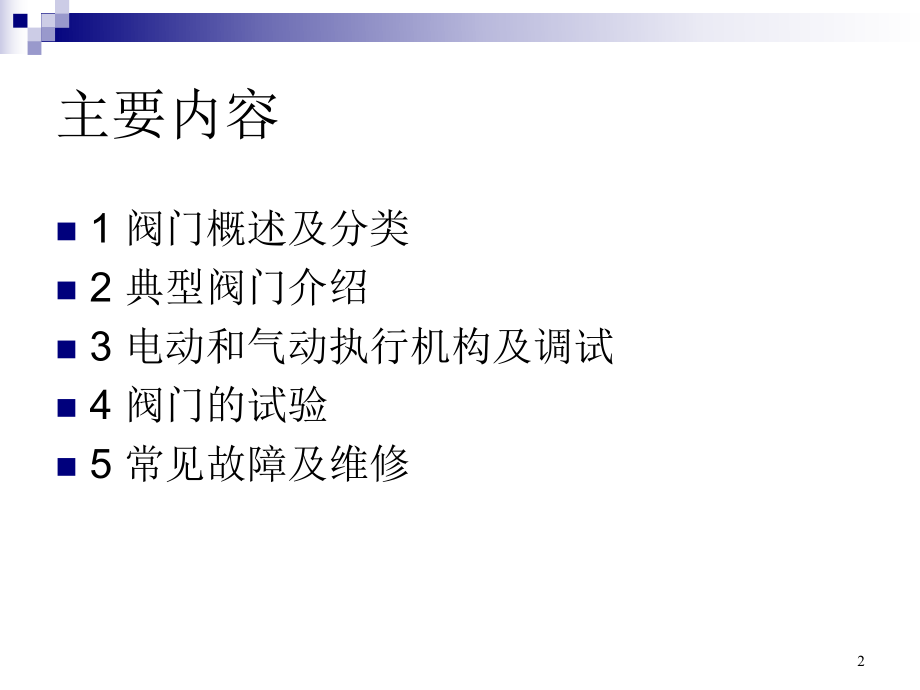

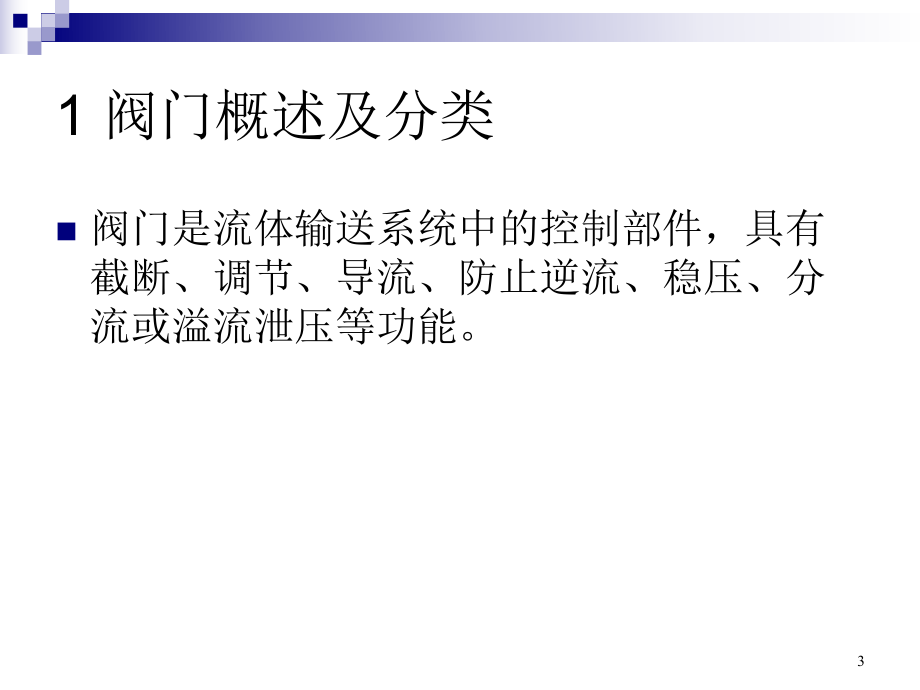

1、1阀门的种类及原阀门的种类及原理理2主要内容n1 阀门概述及分类n2 典型阀门介绍n3 电动和气动执行机构及调试n4 阀门的试验n5 常见故障及维修31 阀门概述及分类n阀门是流体输送系统中的控制部件,具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。4n阀门的种类很多,且有多种分类方法:一、按用途和作用分类1、截断阀类: 主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。2、调节阀类: 主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。3、止回阀类: 用于阻止介质倒流。包括各种结构的止回阀。4、分流阀类: 用于分配、分离或混合介质。包括各种结构的

2、分配阀和疏水阀等。5、安全阀类: 用于超压安全保护。包括各种类型的安全阀。5二、按主要参数分类1、按压力分类(1) 真空阀 工作压力低于标准大气压的阀门。(2) 低压阀 公称压力PN1.6MPa的阀门。(3) 中压阀 公称压力PN450的阀门。(2) 中温阀 120t450的阀门。(3) 常温阀 -40t120的阀门。(4) 低温阀 -100t-40的阀门。(5) 超低温阀 t-100的阀门。63、按阀体材料分类(1) 非金属材料阀门 如陶瓷阀门、玻璃钢阀门、塑料阀门。(2) 金属材料阀门 如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门铁阀门、碳钢阀门、低合金钢阀门、高合金钢阀门。(3) 金

3、属阀体衬里阀门 如衬铅阀门、衬塑料阀门、衬搪瓷阀门。7三、通用分类法 这种分类方法既按原理、作用又按结构划分,是目前国内、国际最常用的分类方法。一般分为:闸阀、截止阀、旋塞阀、球阀、蝶阀、隔膜阀、止回阀、节流阀、安全阀、减压阀、疏水阀、调节阀。82 典型阀门2.1 闸阀n闸阀是作为截止介质使用,在全开时整个流通直通,此时介质运行的压力损失最小。闸阀通常适用于不需要经常启闭,而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。对于高速流动的介质,闸板在局部开启状况下可以引起闸门的振动,而振动又可能损伤闸板和阀座的密封面,而节流会使闸板遭受介质的冲蚀。明杆楔式单闸板闸阀9n从结构形式上,主要

4、的区别是所采用的密封元件的形式。根据密封元件的形式,常常把闸阀分成几种不同的类型,如:楔式闸阀、平行式闸阀、平行双闸板闸阀、楔式双闸板闸等。最常用的形式是楔式闸阀和平行式闸阀。10111213142.2 截止阀n截止阀是用于截断介质流动的,截止阀的阀杆轴线与阀座密封面垂直,通过带动阀芯的上下升降进行开断。截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,并具有非常可靠的切断动作,因而它的密封面机械磨损较小,由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来,这对于阀门和管线焊接成一体的场合是很适用的。15n介质通过此类阀门时的流动方向发生了变化,因

5、此截止阀的流动阻力较高。引入截止阀的流体从阀芯下部引入称为正装,从阀芯上部引入称为反装,正装时阀门开启省力,关闭费力,反装时,阀门关闭严密,开启费力,截止阀一般正装。16171819202.3 止回阀n止回阀的作用是只允许介质向一个方向流动,而且阻止方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。包括旋启式止回阀和升降式止回阀。 2122232.4 蝶阀n蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为090之间,旋转到90时,阀门则是全开状态。蝶阀结

6、构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90即可快速启闭,操作简单。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的阻力很小,故具有较好的流量控制特性,可以作调节用。24252627n蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封,金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺点。28单偏心蝶阀双偏心蝶阀三偏心蝶阀29302.5 球阀n球阀是由旋塞阀演变而来。它具有相同的旋转90度的动作,不同的是旋塞体是球体,有圆形通孔或

7、通道通过其轴线。当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。 31n球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。球阀最适宜直接做开闭使用,但也能作节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷、乙烯、树脂等。球阀阀体可以是整体的,也可以是组合式的。 3233342.6 隔膜阀n隔膜阀是用一个弹性的膜片连接在压缩件上,压缩件由阀杆操作上下移动,当压缩件上升,膜片就高举,形成通路,当压缩件下降,膜片就压

8、在阀体上,阀门关闭。此阀适用于开断、节流。 隔膜阀特别适用于运送有腐蚀性、有粘性的流体,而且此阀的操作机构不暴露在运送流体中,故不会被污染,也不需要填料,阀杆填料部分也不会泄漏。 35堰式隔膜阀直通式隔膜阀362.7 安全阀n安全阀的作用原理是基于力平衡,一旦阀瓣所受压力大于弹簧设定压力时,阀瓣就会被此压力推开,其压力容器内的气(液)体会被排出,以降低该压力容器内的压力。37383940412.8 调节阀n调节阀主要工作原理,是靠改变阀门阀瓣与阀座间的流通面积,达到调节压力、流量等参数的目的。 n本节主要介绍调节阀的阀体和阀芯的主要结构,调节阀的流量特性以及有关阀芯气蚀噪音问题的解决方法。42

9、2.8.1 阀体结构直通单座阀(GLOBE)n阀体内只有一个阀座和密封面,结构简单,密封效果好,是使用较多的一种阀体类型。 43直通双座阀(GLOBE)n阀体内有两个阀座和密封面,流通能力大,不平衡力小,但泄漏量大,切断效果差,是使用较多的一种阀体类型44套筒阀(CAGE)n阀体内部阀芯由套筒导向n套筒上开有窗口用于决定流量与流量特性n阀芯上可开有平衡孔,减小不平衡力n套筒阀可调比大,振动小,不平衡力小,互换性好,n可适用于大部分单双座阀的应用场合n不适用于有颗粒及较脏污介质n是使用最为广泛的一种阀体类型4546n球阀、蝶阀、隔膜阀等都可以作为调节阀472.8.3 气蚀、噪音问题及解决48气蚀

10、n液体介质流经阀座时压力下降至汽化压力以下,阀门出口压力P2若低于汽化压力则出现闪蒸,高于汽化压力则出现气蚀现象49噪音n闪蒸产生n气蚀产生n高流速介质产生50抗气蚀、噪音的措施n采用多级阀芯,分级降压,使每级压力高于汽化压力n降低阀上压差,控制介质流速串联节流孔板n采用抗气蚀的材料延长使用寿命n采用消音器51523 执行机构3.1 电动和气动执行机构简介3.1.1 气动执行机构n阀门气动驱动装置安全、可靠、成本低,使用维修方便,是阀门驱动机构中的一大分支。气动装置在具有防爆要求的场合应用较多。阀门气动驱动装置采用气源的工作压较低,结构尺寸不大,阀门气动驱动装置的总推力也不很大。 533.1.

11、2 电动执行机构n电动执行机构一般由电机、减速箱、手操机构、机械位置指示机构等一些部件组成。与其他阀门驱动装置相比,电动驱动装置具有动力源广泛,操作迅速、方便等特点,并且容易满足各种控制要求。所以,在阀门驱动装置中,电动装置占主导地位。 54 电动执行机构的构造电动执行机构的构造观察窗观察窗指示器指示器电容器电容器接线端子接线端子电机电机限位开关力矩开关限位开关力矩开关加热器加热器机体机体底座底座涡轮、蜗杆涡轮、蜗杆手柄手柄手轮手轮动力转动轴套动力转动轴套55563.2.2 气动头调试气动头调试n气动执行机构的调试,主要是对定位器进行调试。首先将气动执行机构的调试,主要是对定位器进行调试。首先

12、将阀门放至全关位置,为保证阀门关闭严密,拧阀杆上连接阀门放至全关位置,为保证阀门关闭严密,拧阀杆上连接螺母至拧不动为止,阀芯和阀座肯定接触紧密了,此时调螺母至拧不动为止,阀芯和阀座肯定接触紧密了,此时调整阀杆行程刻度牌至零位,然后接通气源,用减压阀将气整阀杆行程刻度牌至零位,然后接通气源,用减压阀将气源压力调至所需压力,然后用信号发生器给定位器输入源压力调至所需压力,然后用信号发生器给定位器输入4mA电流,调整定位器上的零点调整手轮至阀门刚刚开始电流,调整定位器上的零点调整手轮至阀门刚刚开始动作为止,接着再输入动作为止,接着再输入20mA电流,根据行程刻度,调整电流,根据行程刻度,调整零点调整

13、手轮和量程调整装置使阀杆行程为全开,然后重零点调整手轮和量程调整装置使阀杆行程为全开,然后重复输入复输入4mA和和20mA的步骤,直至阀门满足的步骤,直至阀门满足4mA全关和全关和20mA全开的要求。为了保证阀门在全开的要求。为了保证阀门在4mA的时候关紧,在的时候关紧,在调试时可以输入调试时可以输入4.104.15mA电流作为全关的信号,这样电流作为全关的信号,这样在实际工作状态下在实际工作状态下4mA电流肯定能将阀门关紧。电流肯定能将阀门关紧。 57584 阀门试验n阀门在总装完成后必须进行性能试验,以检查产阀门在总装完成后必须进行性能试验,以检查产品是否符合设计要求和是否达到国家所规定的

14、质品是否符合设计要求和是否达到国家所规定的质量标准。阀门的材料、毛坯、热处理、机加工和量标准。阀门的材料、毛坯、热处理、机加工和装配的缺陷一般都能在试验过程中暴露出来。装配的缺陷一般都能在试验过程中暴露出来。 n常规试验有壳体强度试验、密封试验、低压密封常规试验有壳体强度试验、密封试验、低压密封试验、动作试验等,并且根据需要,依次序逐项试验、动作试验等,并且根据需要,依次序逐项试验合格后进行下一项试验。试验合格后进行下一项试验。59604.1 阀门试验方法4.1.1 强度试验强度试验n阀门可看成是受压容器,故需满足承受介质压力而不渗漏的要求,故阀体、阀盖等零阀门可看成是受压容器,故需满足承受介

15、质压力而不渗漏的要求,故阀体、阀盖等零件的毛坯不应存在影响强度的裂纹、疏松气孔、夹渣等缺陷。阀门制造厂除对毛坯进件的毛坯不应存在影响强度的裂纹、疏松气孔、夹渣等缺陷。阀门制造厂除对毛坯进行外表及内在质量的严格检验外,还应逐台进行强度试验,以保证阀门的使用性能。行外表及内在质量的严格检验外,还应逐台进行强度试验,以保证阀门的使用性能。n强度试验一般是在总装后进行。毛坯质量不稳定或补焊后必须热处理的零件,为避免强度试验一般是在总装后进行。毛坯质量不稳定或补焊后必须热处理的零件,为避免和减少因试验不合格而造成的各种浪费,可在零件粗加工后进行中间强度试验(常称和减少因试验不合格而造成的各种浪费,可在零

16、件粗加工后进行中间强度试验(常称为毛泵)。经中间强度试验的零件总装后,如用户未提出要求,阀门可不再进行强度为毛泵)。经中间强度试验的零件总装后,如用户未提出要求,阀门可不再进行强度试验。苏阀为了保证质量,在中间强度试验后,阀门都全部最后再进行强度试验。试验。苏阀为了保证质量,在中间强度试验后,阀门都全部最后再进行强度试验。n试验通常在常温下进行,为确保使用安全,试验压力试验通常在常温下进行,为确保使用安全,试验压力P一般为公称压力一般为公称压力PN的的1.251.5倍。试验时阀门处于开启状态,一端封闭,从另一端注入介质并施加压力。检查壳体倍。试验时阀门处于开启状态,一端封闭,从另一端注入介质并施加压力。检查壳体(体、盖)外露表面,要求在规定的试验持续时间(一般不小于(体、盖)外露表面,要求在规定的试验持续时间(一般不小于10分钟)内无渗漏,分钟)内无渗漏,才可认为该阀门强度试验合格。为保证试验的可靠性,强度试验应在阀门涂漆前进行,才可认为该阀门强度试验合格。为保证试验的可靠性,强度试验应在阀门涂漆前进行,以水为介质时应将内腔的空气排净。以水为介质时应将内腔的空气排净。n渗漏的阀门,如技
