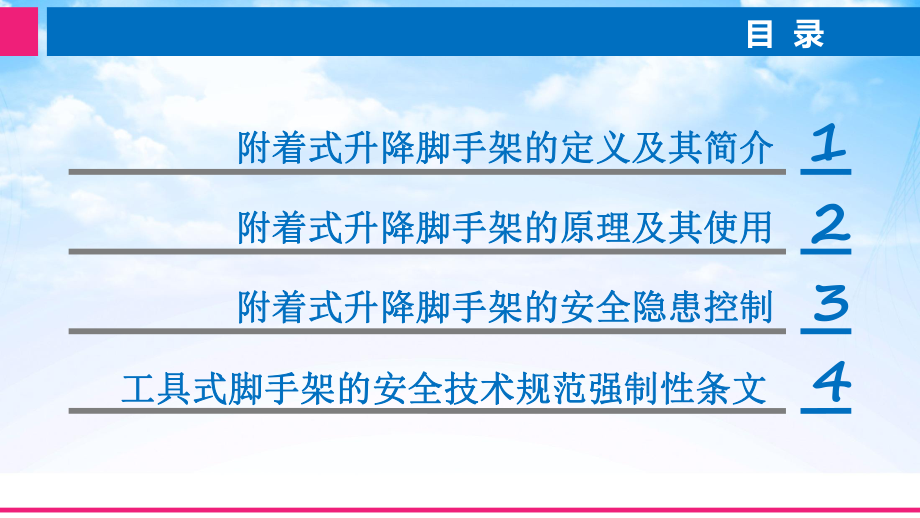

1、附着式升降脚手架建 筑 施 工 工 具 式 脚 手 架目 录附着式升降脚手架的原理及其使用附着式升降脚手架的原理及其使用 附着式升降脚手架的定义及其简介附着式升降脚手架的定义及其简介附着式升降脚手架的安全隐患控制附着式升降脚手架的安全隐患控制工具式脚手架的安全技术规范强制性条文工具式脚手架的安全技术规范强制性条文12341一一.附着式升降脚手架的定义及其简介附着式升降脚手架的定义及其简介定义 仅需要搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构施工逐层爬升，具有防倾覆、防坠落装置，并能实现下降作业的外脚手架。简介 它将高处作业变为低处作业，将悬空作业变为架体内部作业，具

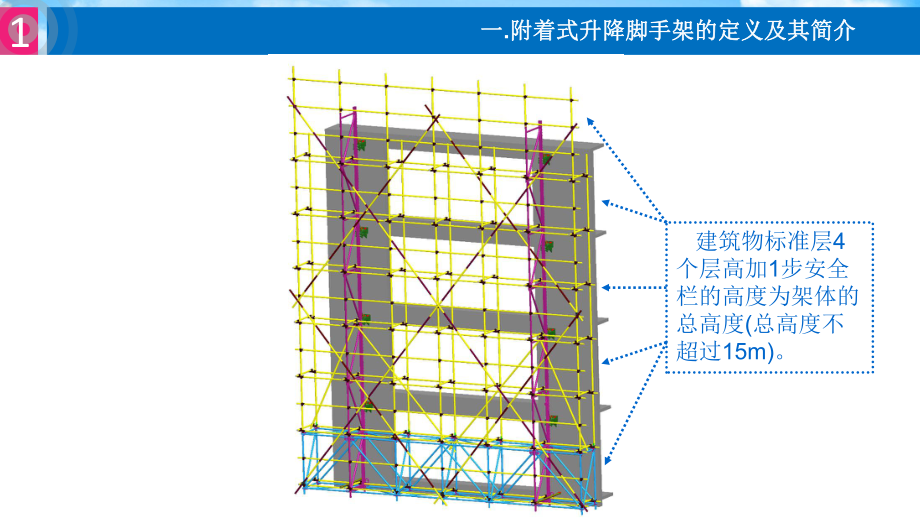

2、有显著地低碳性，更经济、更安全、更便捷等特点。附着式升降外脚手架以电动葫芦为提升机，使整个外脚手架沿建筑物外墙或柱整体向上爬升。搭设高度依建筑物施工层的层高而定，一般取建筑物标准层4个层高加1步安全栏的高度为架体的总高度。采用全自动同步控制系统和遥控控制系统，可主动预防不安全状态，并采用弹簧设置式防坠落装置，能够确保防护架体始终处于安全状态，有效防坠落。 建筑物标准层4个层高加1步安全栏的高度为架体的总高度(总高度不超过15m)。 二二.附着式升降脚手架的原理及其使用附着式升降脚手架的原理及其使用2技术原理安装流程注意事项升降流程二二.附着式升降脚手架的原理及其使用附着式升降脚手架的原理及其使
3、用2技术原理 附着式升降脚手架的基本原理就是利用建筑物已浇筑混凝土的承载力将脚手架和专门设计的升降机构分别固定（附着）在建筑结构上，当升降时解开脚手架同建筑物的约束而将其固定在升降机构上，通过升降动力设备实现脚手架的升降，升降到位后，再将脚手架固定在建筑物上，解除脚手架同升降机构的约束，将其安装在下次升降需要的位置，再将脚手架固定其上实现下次升降。二二.附着式升降脚手架的原理及其使用附着式升降脚手架的原理及其使用2二层二层三层三层四层四层搭设水平支撑框架搭设安装平台安装第一节主框架安装后续主框架搭设架体装钢梁或者安装墙体拉结预埋孔预埋孔预埋孔安 装 流 程 模 拟 现 场 实 物 照 片二二.
4、附着式升降脚手架的原理及其使用附着式升降脚手架的原理及其使用2安装流程搭设安装平台安装第一节主框架搭设水平支撑框架安装后续主框架安装提升机构搭设架体设置预留孔张拉安全网，铺设底层脚手板、踢脚板安装防坠机构安装电动葫芦检查验收装钢梁或者安装墙体拉结二二.附着式升降脚手架的原理及其使用附着式升降脚手架的原理及其使用2升降流程预紧葫芦链条解除架体与楼体连接检查拆除情况升降前安全交底拆除电葫芦提升/下降到位停止升降去除吊挂机构周转钢梁进入下一周转巡视检查升降状况拉接静态钢丝绳安装卸荷钢管二二.附着式升降脚手架的原理及其使用附着式升降脚手架的原理及其使用2升 降 流 程 模 拟 现 场 实 物 照 片八
5、层六层四层五层七层九层安挂电葫芦连接电源拆除第一道钢梁预紧电葫芦并少许提升拆除钢丝绳提升架体并到位安装第三道钢梁二二.附着式升降脚手架的原理及其使用附着式升降脚手架的原理及其使用2注意事项1. 立杆接头必须采用对接扣件对接；相邻立杆的对接扣件不得在同一步架内。 大小横杆必须用直角扣件扣在立杆上，相邻大横杆的接头不得在同一跨内。 剪刀撑应在3-4跟立杆之间间隔2-3m用旋转扣件与立杆相扣，剪刀撑与大横杆的夹角应在45-60之间。 扣件规格必须与钢管外径相同，扣件螺钉拧紧应在40Nm-60Nm之间，所有杆件端头伸出扣件盖板边沿的长度不小于100mm；对接扣件的开口应朝上或朝内。 脚手板应铺满、铺稳
6、，不能出现探头现象。 提 升 架 搭 设二二.附着式升降脚手架的原理及其使用附着式升降脚手架的原理及其使用2注意事项 五级以上大风不能升降、下雨下雪不能升降、晚上不能升降。 升降时应设警戒区，任何人员不得在警戒范围内走动。 升降时架子上不得有施工荷载或施工人员。 提 升 架 升 降2.二二.附着式升降脚手架的原理及其使用附着式升降脚手架的原理及其使用2注意事项 提升架升降到位后架体未进行拉结、卸荷，不得使用；没有书面使用通知单，不得使用。 除提升架专业操作人员外任何人员不得动用提升设备和提升机具，不得拆除提升架上的钢管、扣件以及提升架与建筑物的拉接、支顶、卸荷杆件等。 施工荷载不允许超过额定荷
7、载。 架体结点每升降五层全面检查一次，提升机构每次升降前都应认真检查，如有损坏，应及时更换。 提 升 架 使 用3.3安全安全123三三.附着式升降脚手架的安全隐患控制附着式升降脚手架的安全隐患控制445 架子工无证上岗操作，责任心不强，造成很多安全隐患。1 电葫芦不同步，点位受力不均匀局部受力过大 。2 各工种不配合，在架上放模板的，放置大量钢管私自拆除承重杆件，这属于严重违规 。3 物料平台放在附着式升降脚手架，钢丝绳受力于附着式升降脚手架上 。4 搭设不符合脚手架规范要求 。54四四.工具式脚手架的安全技术规范强制性条文工具式脚手架的安全技术规范强制性条文4.4.3防坠落装置必须符合以下规定： 1.防坠落装置应设置在竖向主框架处并附着在建筑物结构上，每一升降点不得少于一个防坠落装置，防坠落装置在使用和升降工况下，都必须起作用； 2.防坠落装置必须是机械式的全自动装置，严禁使用每次升降都需要重组的手动装置； 3.防坠落装置应具有防尘、防污染的措施，并应灵敏可靠和运转自如； 4.防坠落装置与升降设备必须分别独立固定在建筑结构上； 5.钢吊杆式防坠落装置，钢吊杆规格应计算确定，且不应小于25mm。
