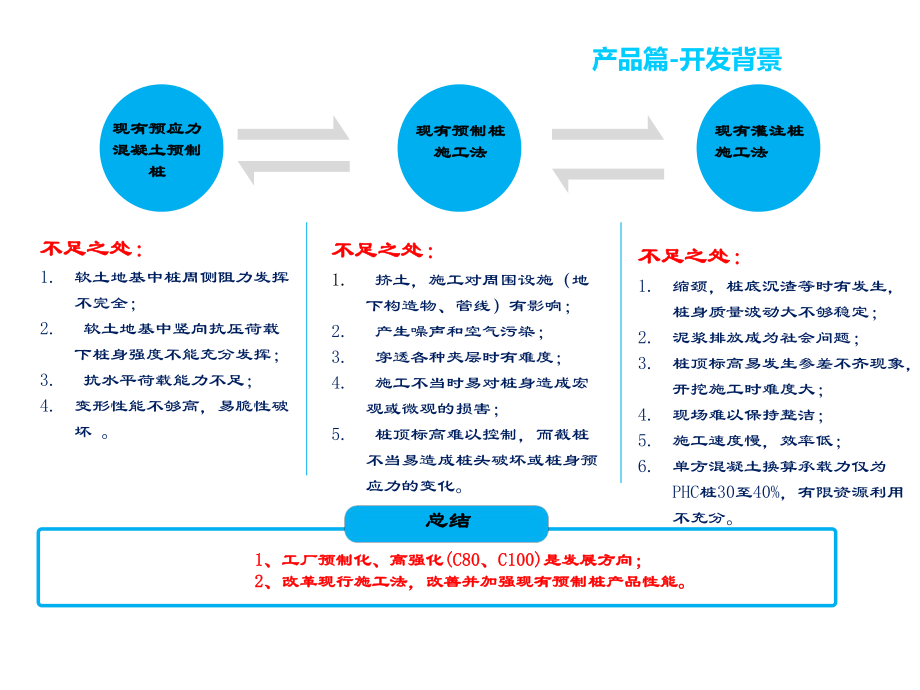

1、A.A. 开发背景开发背景B.B. 产品概要产品概要C.C. 优质的原材料优质的原材料D.D. 先进的装备和工艺先进的装备和工艺E.E. 科学的质量保证体系科学的质量保证体系产品篇目录产品篇目录 CONTENTS产品篇产品篇-开发背景现有预制桩现有预制桩施工法施工法现有预应力现有预应力混凝土预制混凝土预制桩桩不足之处：不足之处：1.软土地基中桩周侧阻力发挥不完全；2. 软土地基中竖向抗压荷载下桩身强度不能充分发挥；3. 抗水平荷载能力不足；4.变形性能不够高，易脆性破坏 。总结总结现有灌注桩现有灌注桩施工法施工法不足之处：不足之处：1. 挤土，施工对周围设施（地下构造物、管线）有影响；2. 产
2、生噪声和空气污染；3. 穿透各种夹层时有难度；4. 施工不当时易对桩身造成宏观或微观的损害；5. 桩顶标高难以控制，而截桩不当易造成桩头破坏或桩身预应力的变化。不足之处：不足之处：1.缩颈，桩底沉渣等时有发生，桩身质量波动大不够稳定；2.泥浆排放成为社会问题；3.桩顶标高易发生参差不齐现象，开挖施工时难度大；4.现场难以保持整洁；5.施工速度慢，效率低；6.单方混凝土换算承载力仅为PHC桩30至40%，有限资源利用不充分。1 1、工厂预制化、高强化、工厂预制化、高强化(C80(C80、C100)C100)是发展方向；是发展方向；2 2、改革现行施工法，改善并加强现有预制桩产品性能。、改革现行施

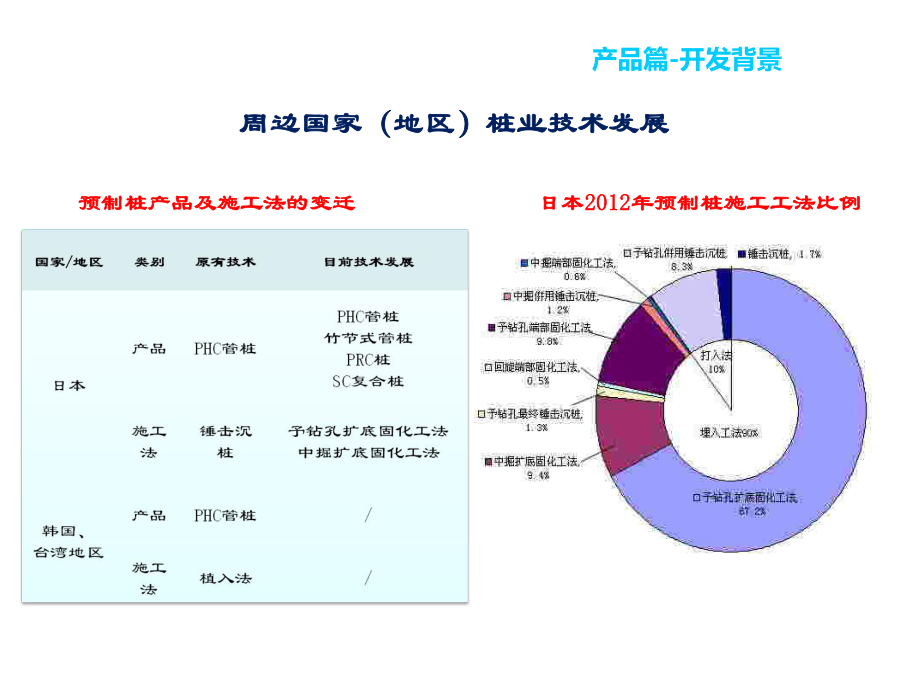

3、工法，改善并加强现有预制桩产品性能。周边国家（地区）桩业技术发展周边国家（地区）桩业技术发展日本日本20122012年预制桩施工工法比例年预制桩施工工法比例预制桩产品及施工法的变迁预制桩产品及施工法的变迁产品篇-开发背景静钻根植先张法预应力混凝土竹节桩静钻根植先张法预应力混凝土竹节桩（简称竹节桩） 代号：PHDC桩 1.按混凝土强度等级分为：C80, C100； 按节外径及桩身外径分为： 550-400，650-500，800-600，900-700，1000-800等规格； 按混凝土有效预压力植分为A型，AB型，B型和C型。1.通过桩与周边的咬合，提高桩身侧阻力2.通过下端扩头，改善桩端阻力
4、特性规格：规格：特点：特点：产品篇-产品概要预应力钢筋预应力钢筋 非预应力钢筋非预应力钢筋PRHCPRHC桩身桩身锚固钢筋锚固钢筋桩套箍桩套箍 复合配筋先张法预应力混凝土管桩复合配筋先张法预应力混凝土管桩 （简称复合配筋桩）代号：PRHC1.按混凝土强度等级分为：C80, C100; 按桩身外径分为：500，600，700，800，1000等规格; 按非预应力钢筋配筋率分为I型，II型，III型，IV型。规格：规格：产品篇-产品概要1.预应力钢筋 + 非预应力钢筋；2.密集配置螺旋钢筋；3.用于抗拉，抗水平荷载 要求高桩基的上节桩；4.可部分代替钢管桩。特点：特点：产品篇-产品概要复合配筋先张
5、法预应力混凝土管桩复合配筋先张法预应力混凝土管桩 （简称复合配筋桩）代号：PRHCPRHCPRHC桩性能实验及数据对比桩性能实验及数据对比PRHCPRHC桩抗弯力学性能试验桩抗弯力学性能试验PRHC800PRHC800（110110）桩抗弯力学性能试验）桩抗弯力学性能试验PRHCPRHC桩的研究与试验桩的研究与试验PRHCPRHC桩与桩与PHCPHC管桩的抗弯性能对比管桩的抗弯性能对比产品篇-产品概要位置位置型号型号组合一组合一组合二组合二上节上节PHDCPHCPRHC中段中段PHDCPHDC 或PHC 或PHDC+PHC PRHC 或PHC 或PHDC+PHC下节下节PHDCPHDCPHDC
6、单桩选配：单桩选配：PHDC桩 + PRHC桩 或 PHC管桩规格：规格：特点：特点： 1）根据地质条件，选择合适的桩型增加 侧阻力及桩端阻力； 2）改善桩身上部的抗水平、抗拔承载力。产品篇-产品概要1. 适用范围: 1）黏性土、粉土、砂土、填土、碎（砾）石土以及地质情况复杂、夹层多、风化不均、软硬变化较大的岩层。 2）需要控制挤土效应的工程中。2.集成钻孔灌注桩、深层搅拌桩、钻孔扩底、预制桩等技术的优点，先进、可靠。3.利用竹节桩桩端直径变径技术与复合配筋桩、PHC管桩等各种预制桩组合，可满足工程对抗压、抗拔、抗水平力的不同要求。4.扩底直径最大可达钻孔直径的1.6倍，通过注入抗压强度20M
7、Pa以上的桩端水泥浆，提高桩基端承力，控制总沉降及不均匀沉降。5.适应桩径：500-1200mm, 最大施工深度：80 。工法篇-工法概要静钻根植工法静钻根植工法-概要工法篇-工法流程 钻机定位，根据地质情况选择合适的钻孔速度。钻孔过程中，根据地质情况注水或膨润土混合液，对孔体进行修整及护壁。钻孔：钻孔：工法篇-关键工序控制点1. 钻杆垂直度、平面位置监控2. 钻孔速度控制3. 钻机电流监控4. 用水量监控（水或膨润土混合液）质量控制点：质量控制点：工法篇-关键工序控制点 桩孔修整完成后，通过专业可控液压技术打开桩底部位钻头扩大翼，按照设定的扩大直径分数次进行扩底。并通过管理装置对扩底的情况作
8、实时监测。扩底：扩底：工法篇-关键工序控制点质量控制点：质量控制点： 使用专业设备进行扩大翼尺寸确认。工法篇-关键工序控制点注浆：注浆：桩端水泥浆注入桩端水泥浆注入：扩底完成后注入桩端水泥浆，注浆时上下反复升降钻机，确保全部注入扩底部位，并保证桩端水泥浆的均匀。桩周水泥浆注入与拔钻桩周水泥浆注入与拔钻：桩端水泥浆注入完成后，开始拔出钻杆，注入桩周水泥浆并进行反复搅拌。工法篇-关键工序控制点质量控制点：质量控制点：根据地质情况选择桩端水泥浆配合比n 水灰比：0.6n 桩端水泥浆注入高度2.0mn 桩端水泥浆注入量为注入高度部分的全体积桩端水泥浆桩端水泥浆根据地质情况选择桩周水泥浆的配合比及注入量
9、n 水灰比：1.0n 水泥浆与土的比例：30%桩周水泥浆桩周水泥浆工法篇-关键工序控制点 钻机将钻杆全部拔出后，开始植桩。在桩植入过程中，随时检测，确保植桩的垂直度，确保桩植入所定深度。植桩：植桩：工法篇-关键工序控制点预拼装接桩工艺，保证焊接质量平面位置控制垂直度控制沉桩速度控制质量控制点：质量控制点：工法篇-关键工序控制点施工质量控制施工质量控制桩端持力层确认桩端持力层确认钻机积分电流变化情况与勘测报告对比1）电流变化与静力触探变化趋向相同，通过电流变化可以确认进入持力层的状况2）并可以通过确认附着在钻杆上的泥土状况进行判断工法篇-施工过程监控钻孔深度记录钻孔深度记录扩底记录扩底记录钻孔用水记录钻孔用水记录桩端注浆记录桩端注浆记录桩周注浆记录桩周注浆记录流量（x10升）施工管理装置记录结果施工管理装置记录结果工法篇-施工过程监控
