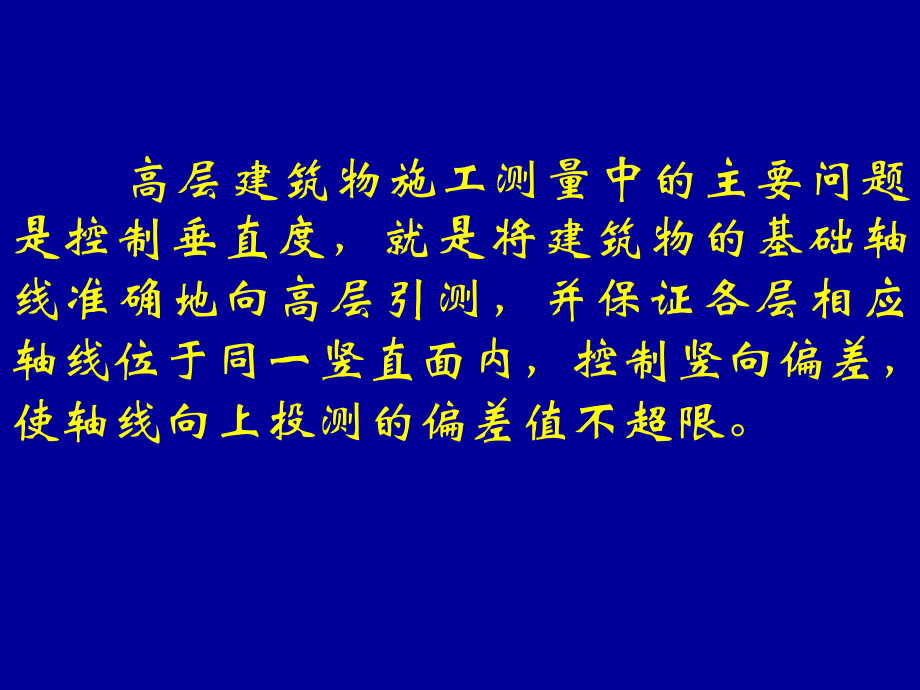

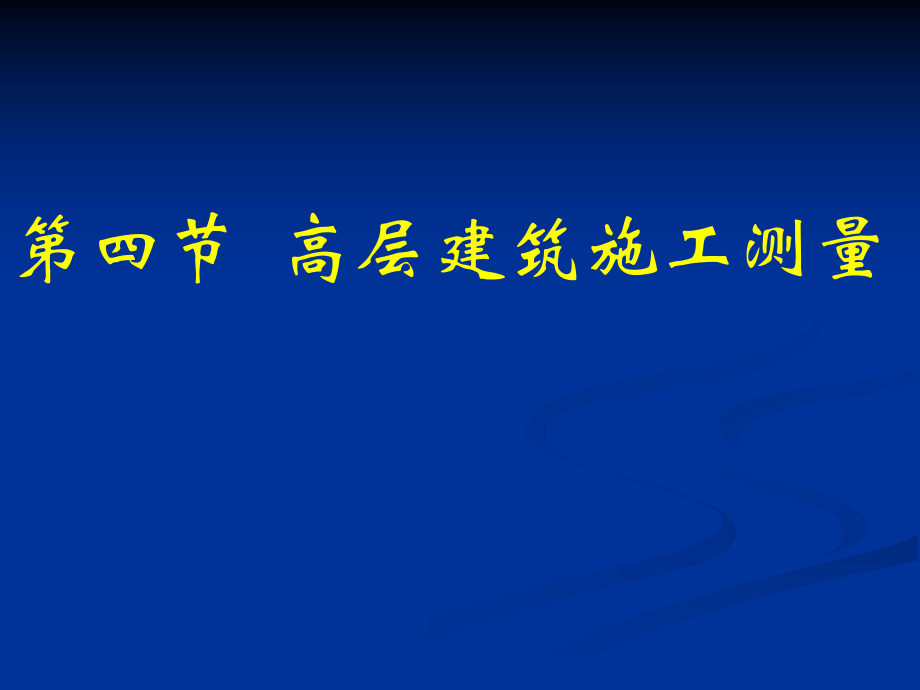

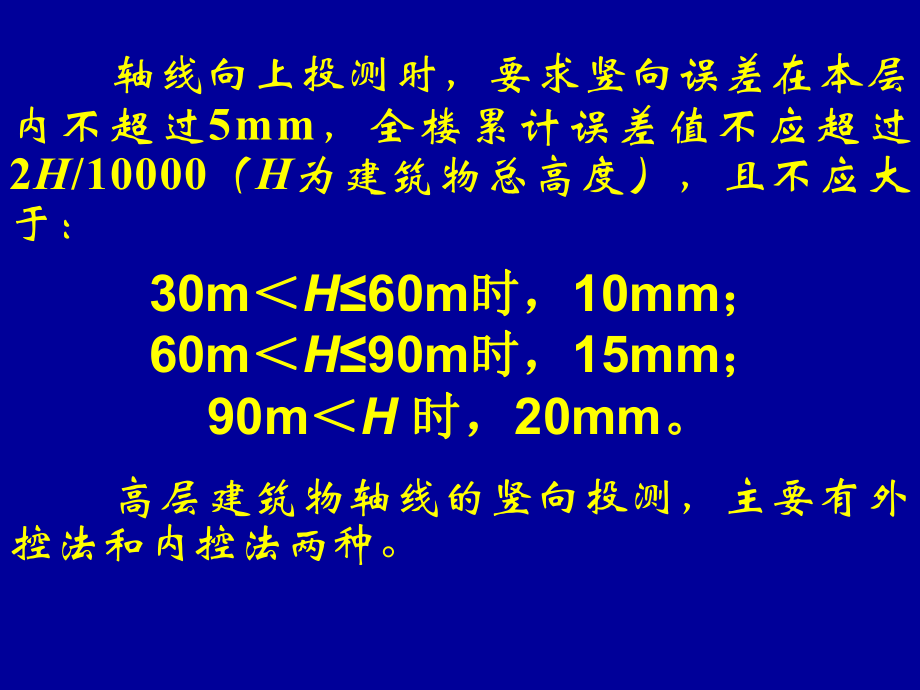

1、第四节 高层建筑施工测量 高层建筑物施工测量中的主要问题是控制垂直度,就是将建筑物的基础轴线准确地向高层引测,并保证各层相应轴线位于同一竖直面内,控制竖向偏差,使轴线向上投测的偏差值不超限。 轴线向上投测时,要求竖向误差在本层内不超过5mm,全楼累计误差值不应超过2H/10000(H为建筑物总高度),且不应大于:30mH60m时时,10mm; 60mH90m时时,15mm; 90mH 时时,20mm。 高层建筑物轴线的竖向投测,主要有外控法和内控法两种。一、外控法 外控法是在建筑物外部,利用经纬仪,根据建筑物轴线控制桩来进行轴线的竖向投测,亦称作“经纬仪引桩投测法”。 1在建筑物底部投测中心轴

2、线位置 高层建筑的基础工程完工后,将经纬仪安置在轴线控制桩A1、A1、B1和B1上,把建筑物主轴线精确地投测到建筑物的底部,并设立标志,如图中的a1、a1、b1和b1,以供下一步施工与向上投测之用。A1B1A1B1a1b1a2b2a1b1a2b2O1O22向上投测中心线 随着建筑物不断升高,要逐层将轴线向上传递。 将经纬仪安置在中心轴线控制桩A1、A1、B1和B1上,严格整平仪器,用望远镜瞄准建筑物底部已标出的轴线a1、a1、b1和b1点。 用盘左和盘右分别向上投测到每层楼板上,并取其中点作为该层中心轴线的投影点,a2、a2、b2和b2。 3增设轴线引桩 当楼房逐渐增高,而轴线控制桩距建筑物又

3、较近时,望远镜的仰角较大,操作不便,投测精度也会降低。 将原中心轴线控制桩引测到更远的安全地方,或者附近大楼的屋面。 将经纬仪安置在已经投测上去的较高层(如第十层)楼面轴线a10、a10上。 瞄准地面上原有的轴线控制桩A1和A1点,用盘左、盘右分中投点法,将轴线延长到远处A2和A2点,并用标志固定其位置,A2、A2即为新投测的A1、A1轴控制桩。O30O10O1a30a30a10a1A1A2a10a1A1A2二、内控法 内控法是在建筑物内0平面设置轴线控制点,并预埋标志。 在各层楼板相应位置上预留200mm200 mm的传递孔。 在轴线控制点上直接采用吊线坠法或激光铅垂仪法,通过预留孔将其点位

4、垂直投测到任一楼层。 1内控法轴线控制点的设置 在基础施工完毕后,在0首层平面上,适当位置设置与轴线平行的辅助轴线。辅助轴线距轴线500800mm为宜,并在辅助轴线交点或端点处埋设标志。 辅助轴线辅助轴线传递孔传递孔轴线轴线12342吊线坠法吊线坠法 吊线坠法是利用钢丝悬挂重锤球的方法,进行轴线竖向投测。这种方法一般用于高度在50100m的高层建筑施工中,锤球的重量约为1020kg,钢丝的直径约为0.50.8mm。 在预留孔上面安置十字架,挂上锤球,对准首层预埋标志。当锤球线静止时,固定十字架,并在预留孔四周作出标记,作为以后恢复轴线及放样的依据。此时,十字架中心即为轴线控制点在该楼面上的投测

5、点。3激光铅垂仪法 (1)激光铅垂仪简介 激光铅垂仪是一种专用的铅直定位仪器。适用于高层建筑物、烟囱及高塔架的铅直定位测量。 激光铅垂仪主要由氦氖激光管、精密竖轴、发射望远镜、水准器、基座、激光电源及接收屏等部分组成。 激光器通过两组固定螺钉固定在套筒内。激光铅垂仪的竖轴是空心筒轴,两端有螺扣,上、下两端分别与发射望远镜和氦氖激光器套筒相连接,二者位置可对调,构成向上或向下发射激光束的铅垂仪。仪器上设置有两个互成90的管水准器,仪器配有专用激光电源。(2)激光铅垂仪投测轴线 1)在首层轴线控制点上安置激光铅垂仪,利用激光器底端(全反射棱镜端)所发射的激光束进行对中,通过调节基座整平螺旋,使管水准器气泡严格居中。 2)在上层施工楼面预留孔处,放置接受靶。 3)接通激光电源,启辉激光器发射铅直激光束,通过发射望远镜调焦,使激光束会聚成红色耀目光斑,投射到接受靶上。 4)移动接受靶,使靶心与红色光斑重合,固定接受靶,并在预留孔四周作出标记,此时,靶心位置即为轴线控制点在该楼面上的投测点。下一节下一节返回返回
