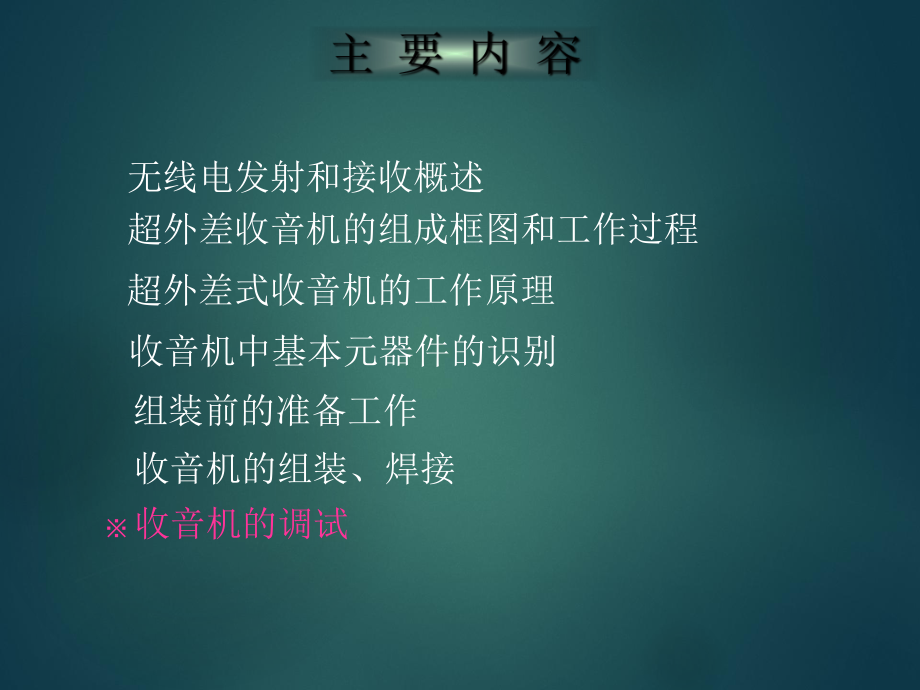

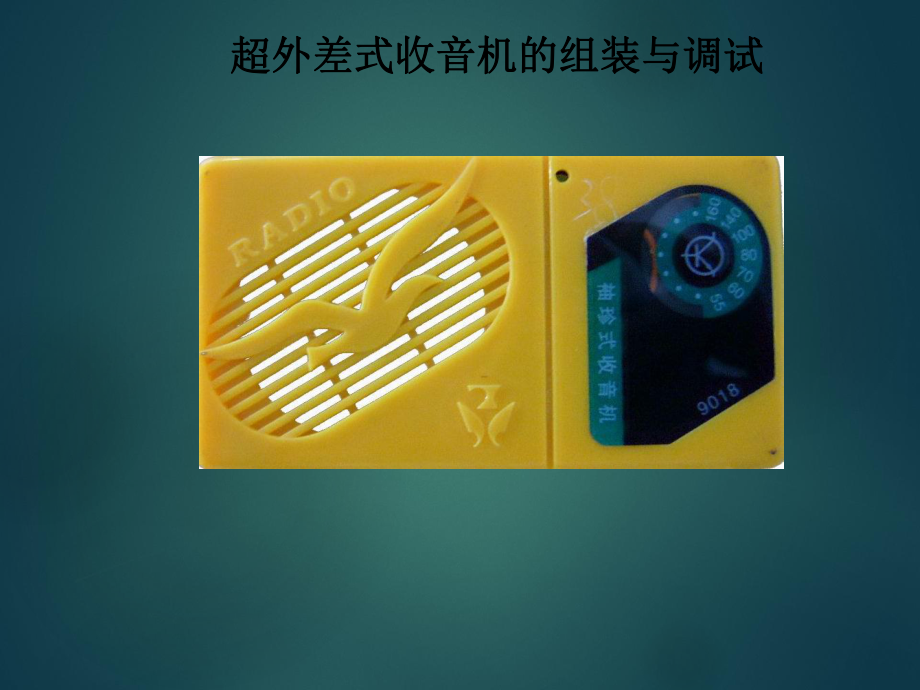

1、调幅收音机调幅收音机安装与调试安装与调试1 超外差式收音机的组装与调试超外差式收音机的组装与调试 无线电发射和接收概述超外差收音机的组成框图和工作过程超外差式收音机的工作原理收音机中基本元器件的识别组装前的准备工作收音机的组装、焊接 收音机的调试发射天线长度与波长的关系发射天线长度与波长的关系4L振荡器产生高频载波振荡器产生高频载波音频讯号几乎都是正弦波音频讯号几乎都是正弦波 通过调制器可把音通过调制器可把音频讯号加载到高频载波频讯号加载到高频载波上发送到远处。上发送到远处。 无线电广播发送端的任务是将需要无线电广播发送端的任务是将需要传播的传播的声音声音转换成转换成电信号电信号后，经调制后，
2、经调制器器“调制调制”在高频载波上，然后由发在高频载波上，然后由发射机通过发射射机通过发射天线天线辐射到空中，并以辐射到空中，并以无线电电磁波的形式进行远距离传播。无线电电磁波的形式进行远距离传播。 在接收端，这些在接收端，这些已调制的高频无线已调制的高频无线电电磁波被接收机电电磁波被接收机天线天线接收下来，经接收下来，经过过“解调解调”和一系和一系列过程，获取并列过程，获取并复复原成音频原成音频信息。信息。 各个电台的电磁波在空间传播时，如果遇到各个电台的电磁波在空间传播时，如果遇到导体导体，会使导体会使导体产生感应电流产生感应电流，感应电流的频率跟激起它的，感应电流的频率跟激起它的电磁波频
3、率相同。因此，在电磁波传播空间中设置能电磁波频率相同。因此，在电磁波传播空间中设置能够感应接收的导体，就可以接收到电磁波了。够感应接收的导体，就可以接收到电磁波了。发射的无线电波如何被接收到呢？发射的无线电波如何被接收到呢？如何使我们需要的电台信号波在接收天线中激如何使我们需要的电台信号波在接收天线中激起的起的感应电流最强感应电流最强呢？呢？ 当接收电路的当接收电路的固有频率固有频率跟接收到的跟接收到的电磁波的频率电磁波的频率相同相同时，接收电路中产生的振荡电流最强。时，接收电路中产生的振荡电流最强。电报大楼的接收天线彩塔的接收天线超外差收音机工作方框图超外差收音机工作方框图输入输入回路回路变
4、频变频电路电路中放中放检波检波音频音频放大放大功率功率放大放大放大的放大的中频调中频调幅信号幅信号音频音频信号信号放大的放大的音频信音频信号号高频调高频调幅信号幅信号中频调中频调幅信号幅信号465kHzLC磁性天线振荡回路，作用是选台，并将信号通磁性天线振荡回路，作用是选台，并将信号通过绕在磁棒上的次级线圈耦合到变频级过绕在磁棒上的次级线圈耦合到变频级将高频调幅波变成中频调幅波，我国采用的中将高频调幅波变成中频调幅波，我国采用的中频频率固定为频频率固定为465kHz。高频和中频调幅波的包高频和中频调幅波的包络线相同络线相同将中频调幅信号将中频调幅信号选频选频、放大放大。中频放大器为以。中频放大
5、器为以LC谐振回路为负载的窄带放大器，可有效抑制谐振回路为负载的窄带放大器，可有效抑制其他信号。其他信号。将中频调幅信号还原成音频信号电压。将中频调幅信号还原成音频信号电压。音频放大和功率放大的作用是放大音频信号以音频放大和功率放大的作用是放大音频信号以推动扬声器发声。推动扬声器发声。e1e2enC1AL1AL1BBG1 收音机调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的音频信号。经过晶体管混频作用，输出载波的波形变得很稀疏且频率降低了，但音频信号的形状没有变，这个过程叫做。变频仅仅是载波频率变低了，并且无论输入信号频率如何变化最终都变为465KHz，而音频信号包络线的形状显然
6、始终没变。（高频调幅波）（本地振荡波）中频）Sfff0(P 在收音机的变频环节中制造一个振荡电波，使它和接收下来的高频载波同时送到一个晶体管内混合，这个工作就是混频。由于晶体管的非线性作用导致混频的结果是产生一个固定中频。这就是超外差作用。即：465kHz5351605kHz10002070kHz 采用适当的中频和谐振回路大大改善了接收机的选择性，目前超外差式仍为中波、短波和超短波接收机的主要型式。 收音机中放电路的任务就是对中频信号进行放大，以提高收音机的选择性。 输入电台信号与本振信号之差是恒为465kHz的固定中频，此差频可在中频“通道”中畅通无阻，并被中频放大器逐级放大，因为这个固定中
7、频就是并联谐振电路的预定谐振频率。对其它邻近电台的电磁波信号或干扰信号来讲，由于它们与本振信号所产生的差频不是预定的中频，便被“拒之门外”，因而使收音机的选择性大为提高 收音机检波电路的任务是把要接收的广播电台音频信号从中频载波中“取下来”，以达到接收的目的。 混频电路输出的携带音频信号的中频载波由中频放大电路进行两级放大，使得到达三极管检波器的中频载波振幅足够大。三极管将中频载波振幅中的包络线检波出来，这个包络线就是我们需要的音频信号。 咏梅咏梅Q/GST57-90型超外差收音机原理图型超外差收音机原理图双连可变电容双连可变电容输入级输入级中放级中放级低放管低放管输入变压器输入变压器检波三极
8、管检波三极管中放管中放管功放管功放管输出变压器输出变压器扬声器扬声器音量开关音量开关电解电容电解电容固定电容固定电容固定电阻固定电阻两节两节5号电池号电池变频级变频级变频管变频管磁棒线圈磁棒线圈低放级低放级功放级功放级本振本振第一中周第一中周第二中周第二中周B1C1A接收回路工作原理接收回路工作原理 变频电路的作用就是将输入回路接收到的高频调幅信号变成频率固定465KHz的中频调幅信号。fSf0f中频中频= f0 - f s =465kHz 利用高频晶体管BG1的非线性特性，对输入信号的频率进行混频，可得到多个频率不同的输出信号，再通过振荡电路得到固定的中频，混频和振荡的工作，称为。调幅高频T
9、2产生的本振 变频电路工作原理变频电路工作原理直流、f0、fs 、f0 - fs 、f0 + fs 、2f0 、2fs Sfff0P 统一调节C1A和C1B使变频级输出信号保持和逼近中频的过程叫做统调，超外差收音机广泛采用此种方法获得中频。 中放电路的作用是对中频载波信号放大，以提高整机的灵敏度、选择性和减小失真。 收音机的两级中频放大电路由VT2、T3为中心组成，两级中频放大由中频变压器耦合。它的主要任务是放大变频电路输出的465KHz的中频信号，通过T3将465KHz的中频信号耦合到VT2的基极，由VT2进行放大，VT2集电极是一个谐振电路，谐振频率是465KHz，起到再次选频的作用，并耦
10、合到下一级放大管VT3。中频放大电路工作原理中频放大电路工作原理 自动增益控制电路由R3、C4组成，检波后的音频信号一部分由R3送到V2的基极，C4滤去了音频信号中的交流成分。其作用是利用强信号来自动降低中放级的增益，从而使强、弱台信号得以均衡，维持输出稳定。 经中频放大级放大了的中频信号，由中周T4送至检波三极管VT3进行检波。检波后的残余中频及高次谐波由C5和R8组成的滤波电路予以滤除，在检波负载W上得到音频信号。检波后，音频信号由C8耦合到下一级。C50.01uuiVT3R8200W5Ku0电位器W是音量调节电位器，也兼作电源开关：当 VT3 输入到某一正半周峰值时， VT3导通，C5、
11、C11充电，当 VT3 的输入电压小于C5上的电压时， VT3截止，C5C11放电，放电时间常数远大于充电时间常数，这样在放电时C5上的电压变化不大。在下一个峰值到来时， VT3导通， C5、C11继续充电。这样就能将中频信号中包含检测出来。C110.01u检波电路工作原理检波电路工作原理输入变压器B5输出变压器B6低放管 VT4功放管 VT5功放管 VT6 VT4为低频放大管，接成固定偏置电路，工作电流一般取0.51mA范围。 功放级主要有 VT5、 VT6构成的互补对称功率放大器构成。 电阻R7可使互补对称功率放大器的 VT5、 VT6 两管基极保持固定的电位差，调节R7可改变输出级的静态
12、工作点。输出级的工作电流一般取1.55mA范围。C9、C10为交流负反馈电容。功放电路工作原理功放电路工作原理 通过功放电路，可把经低放管输出的音频信号进一步进行功率放大，以推动扬声器发出声音。超外差收音机的优点超外差收音机的优点1、中放可采用窄带放大器。可以较容易地实现很高的增益，工作也比较稳定，能获得较高的灵敏度和稳定性。（直接放大式的高放必须采用宽带放大器，在增益要求较高的情况下其实现较为困难，而工作也不稳定。）2、中放级采用窄带放大器，经多个谐振回路选择。有较强的选择性和较高的信噪比。3、由于不论哪一个电台的广播信号，在接收中都变成固定频率的中频信号再放大，因此，对不同电台具有大致相同
13、的灵敏度。将输入调谐回路的线圈 B1绕在磁棒上就构成了磁性天线。在晶体管收音机中，多采用磁性天线作为接收信号的天线。磁棒一般用导磁率较高的铁氧体材料，以集聚磁力线，增强感应电势，提高选择性。 接收天线线圈初、次级匝数必须选择合适，以使收音机获得较好的灵敏度和选择性。一般初级线圈取60-80匝。 接收线圈 B1的次级一般为其初级匝数的1/10左右。 在晶体管收音机中，共有六个晶体管，全部为NPN型硅材料的塑封管。其中VT1、VT2、VT3为高频管，一般选用3DG202、3DG201或9018，其中BG1的值应最小；BG4一般也可选用3DG201，但值应为最大，VT4也可选用9014，这四个管子的
14、值大多在150-200之间；VT5和VT6是功放管，可选用9013，其值通常要大于100。 图示晶体三极管是我们本次收音机组装实训中所用晶体管实物图。 中频变压器简称中周，共有三只，均带有谐振电容器。 音频输入、输出变压器要辨认清楚，输出变压器的次级电阻不到l。与输入变压器的次级的电阻相差很大。中波振荡线圈T2的磁帽为红色； 中频变压器T3中的磁帽为白色； 中频变压器T4中的磁帽为黑色。 音量调节音量调节可变电阻可变电阻扬声器扬声器检波检波三三极极管管双连双连可变电容可变电容固定电阻固定电阻1、电阻的检查：通过电阻的色环读出各电阻的电阻值并用万用表进行验证，检查其数量与参数是否与清单一致。2、
15、天线线圈及中周的检查： 注意磁性天线线圈的导线较细，刮去漆皮时不要弄断导线。其中匝数多的为原边，与双连电容C1A相接，匝数少的为副边，与混频管VT1相接。 检查中周时主要应注意分清振荡线圈和中周，千万不要弄错。(看颜色)线圈和中周必须用万用表进行检测!3、电容的检查：（1）、固定电容器的检测 因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。测量时，可选用万用表R10k挡，用两表棒分别任意接电容的两个引脚，阻值应为无穷大。若测出阻值(指针向右摆动)为零，则说明电容漏电损坏或内部击穿。 检测10PF0.01F固定电容器可选用万用表R1k挡。对于
16、0.01F以上的固定电容，可用万用表的R10k挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。（2）、电解电容器的检测 因为电解电容的容量较一般固定电容大得多，所以，测量时，应针对不同容量选用合适的量程。一般情况下，147F间的电容可用R1k挡测量，大于47F的电容可用R100挡位测量。有明显充有明显充放电现象放电现象好电容器好电容器表针无回表针无回摆说明已摆说明已经被击穿经被击穿指针不动指针不动说明绝缘说明绝缘老化不通老化不通正向导通正向导通电阻很小电阻很小反向阻断反向阻断电阻很大电阻很大 选择万用表R1k 的欧姆档，其中黑表棒作为电源正极，红表棒作为电源负极，根据二极管正向导通、反向阻断的单向导电性将表棒对调一次即可测出其极性及好坏。 用指针式万用表检测三极管的基极和管型：PNP型型 先将万用表置于Rlk 欧姆档，将红表棒接假定的基极B，黑表棒分别与另两个极相接触，观测到指针偏转很小(或很大)，再将红黑两表棒对换，观测指针偏转都很大(或很小)，则假定的基极是正确的;且晶体管的管型为PNP型（或NPN型）。 用同样的方法可检测出N
