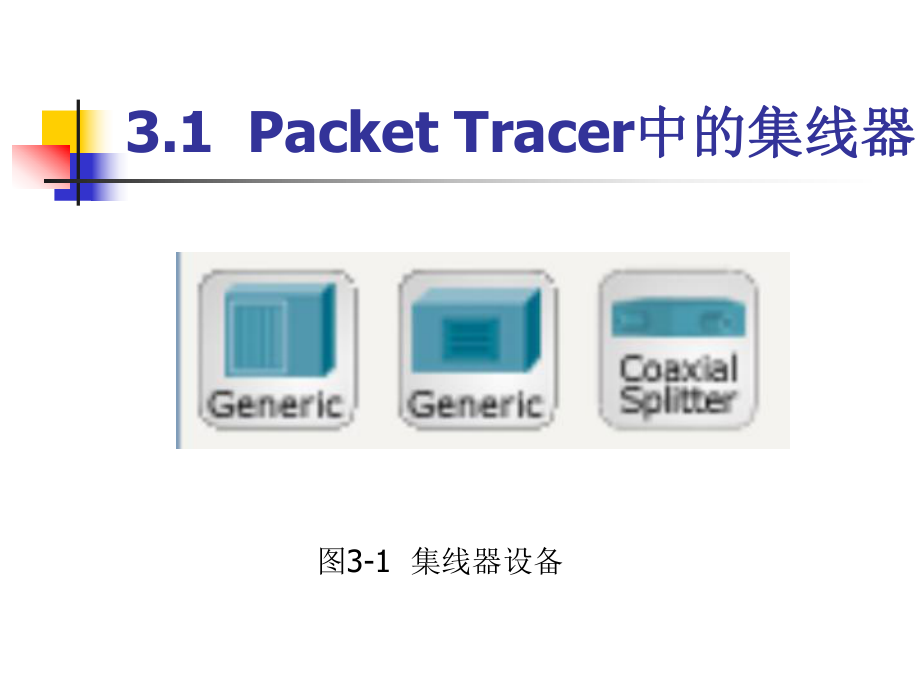

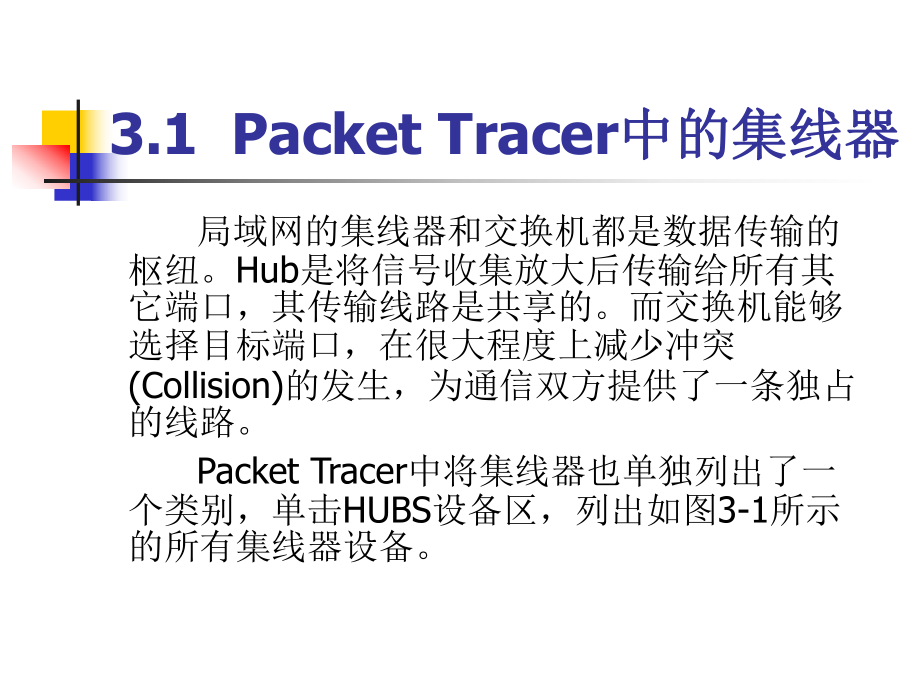

1、第三章第三章集线器及交换机的基本配置仿真集线器及交换机的基本配置仿真 3.1 Packet Tracer中的集线器中的集线器 局域网的集线器和交换机都是数据传输的枢纽。Hub是将信号收集放大后传输给所有其它端口，其传输线路是共享的。而交换机能够选择目标端口，在很大程度上减少冲突(Collision)的发生，为通信双方提供了一条独占的线路。 Packet Tracer中将集线器也单独列出了一个类别，单击HUBS设备区，列出如图3-1所示的所有集线器设备。3.1 Packet Tracer中的集线器中的集线器图3-1 集线器设备3.1 Packet Tracer中的集线器中的集线器 其中第一个Ge
2、neric为可扩充端口的集线器设备。打开设备的视图如图3-2（a）所示。第二个Generic表示的是一个可更改端口类型的中继器设备，打开设备的视图如图3-2（b）所示。 最后一个Coaxial Splitter表示的是一个同轴电缆分离器，该设备可用于在构建基于CATV的cable modem网络中实现分离信号的作用，打开设备的视图如图3-2（c）所示。 3.1 Packet Tracer中的集线器中的集线器图3-2 集线器设备集3.2 交换机概述交换机概述 交换机（Switch）是构建网络中最常见的设备之一，它按数据报的MAC地址决定信息转发方式，实现网络互联。与桥接器不同的是交换机转发延迟很
3、小，操作接近单个局域网性能，远远超过了普通桥接器互联网络之间的转发性能。3.2.1 交换机的类型交换机的类型 交换机根据工作的协议层分为第二层交换机、第三层交换机和第四层交换机。 第二层交换机工作在数据链路层，依赖于链路层的信息（如MAC地址）完成不同端口数据间的线速交换。主要功能包括物理编址、错误校验、帧序列以及数据流控制。 第三层交换机工作在网络层，它具有路由功能，是将IP地址信息提供给网络路径选择，并实现不同网段间数据的线速交换。 第四层交换机工作在传输层，直接面对具体应用。它为每个供搜寻使用的服务器组设立虚拟IP地址，每组服务器支持某种应用。3.2.2 Packet Tracer中的交
4、中的交换机换机 在Packet Tracer中提供了类型非常丰富的交换机类型，如图3-3所示是在Packet Tracer中可以仿真的交换机的基本类型。 Packet Tracer中提供的若干交换机中2950-24,2950T，2960都是固定端口的二层交换机，中间的两个Generic交换机是用户可以用来扩充模块的交换机，其中第一个已经添加了相关的端口，而第二个Generic交换机没有安装任何网络端口。 3560 24PS交换机是一个三层交换机，最后的名称为Generic的交换机是一个固定端口的网桥。在连接相同网段的时候可以使用。3.2.2 Packet Tracer中的交中的交换机换机图3-
5、3 Packet Tracer交换机的类型3.2.3 Packet Tracer中交换中交换机模块的添加机模块的添加 在交换机的仿真过程中，相关端口的添加和更换是最为关键的，由于交换机要直接连接到网络中的计算机结点，为此要求交换机中的端口要足够的多。 在Packet Tracer中提供了部分固定端口的交换机，此类交换机端口是固定的，用户不能实现端口的添加或者删除。 3.2.3 Packet Tracer中交换中交换机模块的添加机模块的添加 在Packet Tracer拓扑设计窗口拖入一个Generic交换机，在该交换机上双击，弹出该交换机的配置窗口。 在“Physics”选项卡下可以看到该交换
6、机可以添加的端口包括5种，其中PT-SWITCH-NM-1CE、PT-NM-1CFE和PT-SWITCH-NM-1CGE分别为三种RJ-45接口的双绞线端口，其接口速率为10Mbps、100Mbps和1000Mbps。 另外提供的两种光纤接口分别为PT-SWITCH-NM-1FFE和PT-SWITCH-NM-1FGE，其接口的速率分别为100Mbps和1000Mbps。如图3-4所示，可以看到该交换机的端口处都是黑色的空白区。3.2.3 Packet Tracer中交换中交换机模块的添加机模块的添加图3-4 交换机配置窗口3.2.3 Packet Tracer中交换中交换机模块的添加机模块的添
7、加 在添加接口的过程中，一般建议采用相同速率的，采用哪种端口类型，根据实际情况选择即可。 和前面讲述的计算机的仿真类似的是，Packet Tracer网络仿真中实际上无法实现速率的测定，为此相同物理端口的设备选择哪个都是一样的。不建议在添加时选择不同速率的接口。3.2.3 Packet Tracer中交换中交换机模块的添加机模块的添加图3-5 添加接口后的交换机3.3 交换机的配置途径和配置交换机的配置途径和配置模式仿真模式仿真 交换机的基本配置包括设置主机名和管理IP地址等项目。交换的基本配置可以分为命令行方式和会话方式。3.3.1 Packet Tracer下交换下交换机的配置途径机的配置
8、途径n1.基于本地基于本地CLI的配置的配置 在Packet Tracer拓扑设计主窗口拖入一个交换机设备，在该设备上双击，弹出该交换机的配置窗口，切换到CLI选项卡下，在该窗口下进行交换机的配置即可。 这是在Packet Tracer中最简单的一种方法，也是最常见的配置方法。如图3-6所示是CLI配置窗口。3.3.1 Packet Tracer下交换下交换机的配置途径机的配置途径图3-6 CLI配置窗口3.3.1 Packet Tracer下交换下交换机的配置途径机的配置途径n2.基于基于Console端口的配置端口的配置 利用Console端口对交换机进行配置是最常用、最基本的网络管理员管
9、理和配置交换机的方式。 因为其他两种配置方式需要借助于IP地址、域名或设备名称才可以实现，新购买的交换机显然不可能内置这些参数，所以这两种配置方式必须在通过Console端口进行基本配置后才能进行。3.3.1 Packet Tracer下交换下交换机的配置途径机的配置途径n3.基于基于Telnet的配置的配置 Telnet配置方式必须在通过Console端口进行交换机的基本配置之后才能进行。 Telnet协议是一种远程访问协议，可以用它登录到远程计算机、网络设备或专用TCP/IP网络。3.3.1 Packet Tracer下交换下交换机的配置途径机的配置途径 在Packet Tracer中，将
10、一台计算机通过网络连接到交换机的一个数据端口上。在Packet Tracer中可以采用双绞线或者光纤来连接计算机的网卡端口和交换机的数据端口。要注意的是：计算机和交换机必须要采用相同类型的端口，否则不能连接。如图3-7是采用双绞线连接的计算机和交换机。3.3.1 Packet Tracer下交换下交换机的配置途径机的配置途径图3-7 基于双绞线连接的交换机3.3.1 Packet Tracer下交换下交换机的配置途径机的配置途径n4.基于基于“Config”窗口的配置窗口的配置 在Packet Tracer中为了方便用户使用，专门还提供了一个基于图形的配置窗口，在该配置窗口下可以方便的进行交换
11、机相关选项的配置。 在Packet Tracer中创建的交换机设备上双击，在弹出的配置窗口中切换到“Config”选项卡下，可对交换机进行基本的项目设置。如图3-8所示。 3.3.1 Packet Tracer下交换下交换机的配置途径机的配置途径图3-13 交换机的全局配置3.3.1 Packet Tracer下交换下交换机的配置途径机的配置途径 单击“VLAN Database”按钮，切换到VLAN数据库配置窗口下，如图3-9所示。 在“VLAN Number”栏中设置要增加的VLAN编号，在“VLAN Name”栏中设置VLAN数据库的名称，设置完成后，单击“Add”按钮可以创建新的VLA
12、N数据库，或者将选中已经创建的VLAN，单击“Remove”按钮可以删除已经创建的VLAN数据库。3.3.1 Packet Tracer下交换下交换机的配置途径机的配置途径图3-9 vlan数据库配置窗口3.3.1 Packet Tracer下交换下交换机的配置途径机的配置途径 单击“Interface”按钮，将列出这个交换机的所有端口信息，单击任何一个端口，将弹出如图3-10所示的窗口，在该窗口中用户可以设置交换机的端口是否开启，设置端口的带宽，设置端口的工作模式是双工还是半双工，设置该端口的工作模式。 端口的工作模式有“Access”和“Trunk”两种，如果是在“Access”模式下，该
13、端口将移动到哪个对应的VLAN中。如果工作在“Trunk”模式下，将要选择哪些VLAN不被该“Trunk”端口允许通过。在操作时也将列出等价的IOS命令。3.3.1 Packet Tracer下交换下交换机的配置途径机的配置途径图3-10 端口配置窗口3.3.2 Packet Tracer下交换下交换机的配置模式机的配置模式 Cisco IOS命令需要在对应的命令模式下才能执行，因此，如果想执行某个命令，必须先进入相应的配置模式。 Cisco IOS共包括6种不同的命令模式：用户模式（UserExec）、特权模式（PrivilegedExec）、VLAN DataBase模式、全局配置模式（G
14、lobal Configuration）、接口配置模式（Interface Configuration）和终端线路配置模式（Line Configuration）。3.3.2 Packet Tracer下交换下交换机的配置模式机的配置模式 向Packet Tracer拓扑设计主窗口中拖入一个交换机，在该设备上双击，弹出该交换机的配置窗口，切换到CLI选项卡下，可以看到该交换机正在启动，这是对真实交换机启动过程的模拟。如图3-11所示。 交换机启动成功后，用户就可以基于命令行来实现交换机的配置过程。3.3.2 Packet Tracer下交换下交换机的配置模式机的配置模式图3-11 交换机启动过
15、程3.3.2 Packet Tracer下交换下交换机的配置模式机的配置模式n用户模式用户模式 交换机启动完成后，单击回车键显示的模式就是用户模式。 输入“exit”命令或“disable”命令可以退出用户模式，退出后直接按回车键可以返回到用户模式。 用户模式仅能运行少数命令，允许查看当前配置信息，但不能对交换机进行配置。3.3.2 Packet Tracer下交换下交换机的配置模式机的配置模式n特权模式特权模式 在用户模式中输入“enable”命令，可以进入特权模式，如果设置了密码，则必须输入认证密码才能进入。进入特权模式后，用户可以查询系统的相关信息。 其他配置模式都是在特权模式的基础上实
16、现的。也就是说，必须进入特权模式后，才能在相应命令的引导下进入其他的配置模式。输入“exit”命令可以退出特权模式。3.3.2 Packet Tracer下交换下交换机的配置模式机的配置模式nVLAN数据库模式数据库模式 VLAN数据库模式是非常重要的一种配置模式。VLAN是交换机的主要配置事项。 在特权模式中输入“vlan database”命令可以进入VLAN数据库模式。输入“exit”命令可以退出VLAN数据库模式。 3.3.2 Packet Tracer下交换下交换机的配置模式机的配置模式n全局配置模式全局配置模式 全局配置模式用于将配置的参数应用于整个交换机，系统的安全性等相关设置都是在全局配置模式下进行的。 在特权模式下输入“config terminal”命令，可以进入全局配置模式。退出全局配置模式既可以使用“exit”命令，也可以使用“end”命令，还可以使用“ctrl+z”键。3.3.2 Packet Tracer下交换下交换机的配置模式机的配置模式n接口配置模式接口配置模式 接口配置模式用于为选定接口配置参数，它只能执行配置交换机端口的命令，它是在全局配置命令的基础
