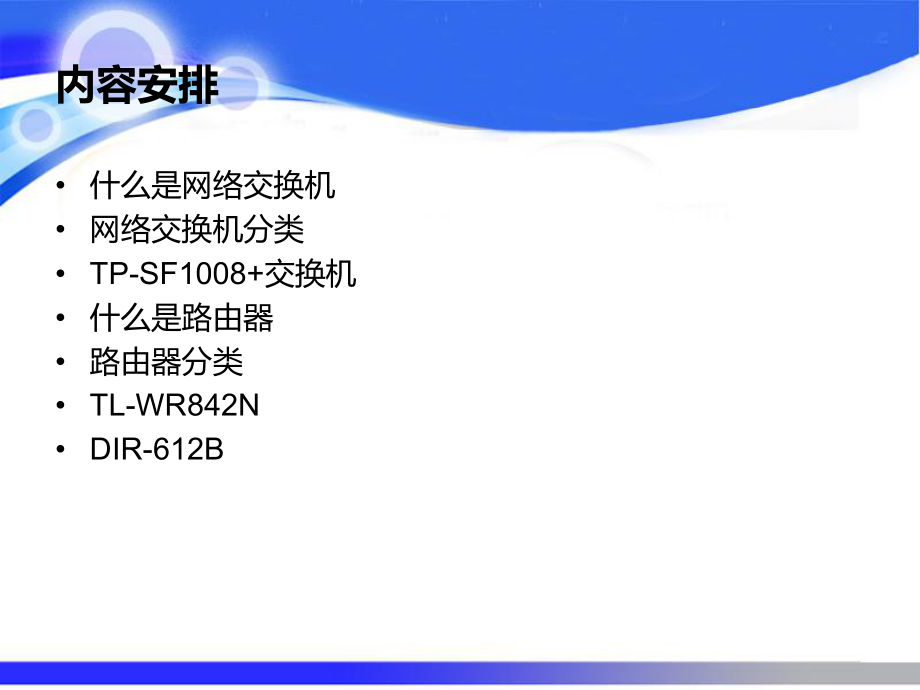

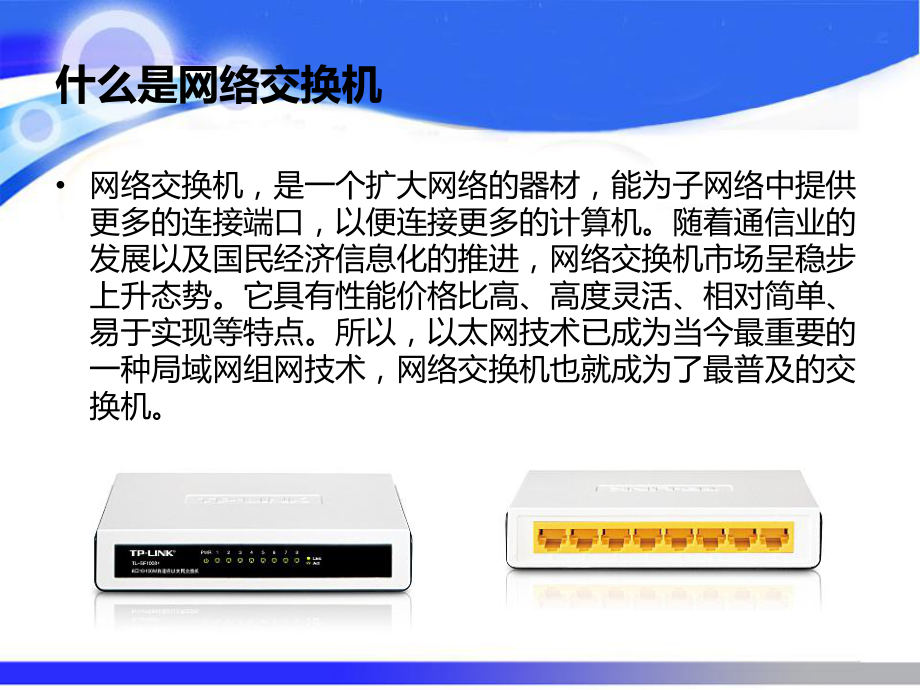

1、网络交换机与路由器内容安排 什么是网络交换机 网络交换机分类 TP-SF1008+交换机 什么是路由器 路由器分类 TL-WR842N DIR-612B什么是网络交换机 网络交换机，是一个扩大网络的器材，能为子网络中提供更多的连接端口，以便连接更多的计算机。随着通信业的发展以及国民经济信息化的推进，网络交换机市场呈稳步上升态势。它具有性能价格比高、高度灵活、相对简单、易于实现等特点。所以，以太网技术已成为当今最重要的一种局域网组网技术，网络交换机也就成为了最普及的交换机。网络交换机分类 广义上分为广域网交换机、局域网交换机。 按照OSI的七层网络模型，交换机又可以分为第二层交换机、第三层交换机
2、、第四层交换机等，一直到第七层交换机。基于MAC地址工作的第二层交换机最为普遍，用于网络接入层和汇聚层。基于IP地址和协议进行交换的第三层交换机普遍应用于网络的核心层，也少量应用于汇聚层。部分第三层交换机也同时具有第四层交换功能，可以根据数据帧的协议端口信息进行目标端口判断。第四层以上的交换机称之为内容型交换机，主要用于互联网数据中心。 按照交换机的可管理性，又可把交换机分为可管理型交换机和不可管理型交换机，它们的区别在于对SNMP、RMON等网管协议的支持。可管理型交换机便于网络监控、流量分析，但成本也相对较高。TP-SF1008+交换机 提供8个10/100/M自适应RJ45端口 LED动
3、态指示灯，提供简单的状态指示和故障排除。 支持端口自动翻转，使用更方便 。 支持MAC地址自学习。TP-SF1008+交换机参数支持的标准和协议： IEEE 802.3、IEEE 802.3u、IEEE 802.3x端口 ： 8个10/100M自适应RJ45端口（Auto MDI/MDIX）网络介质：10Base-T：3类或3类以上UTP 100Base-TX：5类UTP转发速率：10Mbps：14880pps 100Mbps：148800pps背板带宽 1.6GbpsMAC地址表 1KLED指示灯 10/100（LINK/ACT） Power（电源） 外形尺寸 140mm x 87mm x
4、27.5mm（L x W x H）工作温度：0 到 40 存储温度：-40 到 70 工作湿度：10% 到 90%RH 不凝结 存储湿度：5% 到 90%RH 不凝结什么是路由器 路由器（Router）是连接因特网中各局域网、广域网的设备，它会根据信道的情况自动选择和设定路由，以最佳路径，按前后顺序发送信号的设备。 路由器是互联网络的枢纽、交通警察。目前路由器已经广泛应用于各行各业，各种不同档次的产品已成为实现各种骨干网内部连接、骨干网间互联和骨干网与互联网互联互通业务的主力军。路由和交换之间的主要区别就是交换发生在OSI参考模型第二层（数据链路层），而路由发生在第三层，即网络层，这一区别决定
5、了路由和交换在移动信息的过程中需使用不同的控制信息，所以两者实现各自功能的方式是不同的。路由器分类 宽带路由器 宽带路由器是近几年来新兴的一种网络产品，它伴随着宽带的普及应运而生。宽带路由器在一个紧凑的箱子中集成了路由器、防火墙、带宽控制和管理等功能，具备快速转发能力，灵活的网络管理和丰富的网络状态等特点。多数宽带路由器针对中国宽带应用优化设计，可满足不同的网络流量环境，具备满足良好的电网适应性和网络兼容性。多数宽带路由器采用高度集成设计，集成10/100Mbps宽带以太网WAN接口、并内置多口10/100Mbps自适应交换机，方便多台机器连接内部网络与Internet，可以广泛应用于家庭、学
6、校、办公室、网吧、小区接入、政府、企业等场合。路由器分类 模块化路由器 模块化路由器主要是指该路由器的接口类型及部分扩展功能是可以根据用户的实际需求来配置的路由器，这些路由器在出厂时一般只提供最基本的路由功能，用户可以根据所要连接的网络类型来选择相应的模块，不同的模块可以提供不同的连接和管理功能。例如，绝大多数模块化路由器可以允许用户选择网络接口类型，有些模块化路由器可以提供VPN等功能模块，有些模块化路由器还提供防火墙的功能，等等。多数路由器都是模块化路由器。路由器分类 非模块化路由器 非模块化路由器都是低端路由器，平时家用的即为这类非模块化路由器。该类路由器主要用于连接家庭或ISP内的小型
7、企业客户。它不仅提供SLIP或PPP连接，还支持诸如PPTP和IPSec等虚拟私有网络协议。这些协议要能在每个端口上运行。诸如ADSL等技术将很快提高各家庭的可用宽带，这将进一步增加接入路由器的负担。由于这些趋势，该类路由器将来会支持许多异构和高速端口，并在各个端口能够运行多种协议，同时还要避开电话交换网。路由器分类 核心路由器 核心路由器又称“骨干路由器”，是位于网络中心的路由器。位于网络边缘的路由器叫接入路由器。核心路由器和边缘路由器是相对概念。它们都属于路由器，但是有不同的大小和容量。某一层的核心路由器是另一层的边缘路由器。 无线路由器 无线路由器就是带有无线覆盖功能的路由器，它主要应用
8、于用户上网和无线覆盖。市场上流行的无线路由器一般都支持专线xdsl/ cable，动态xdsl，pptp四种接入方式，它还具有其它一些网络管理的功能，如dhcp服务、nat防火墙、mac地址过滤等等功能。路由器图片TP-Link TL-WR842N 11N无线技术、300Mbps无线速率 2x2MIMO架构、CCA技术，提升无线稳定性、扩大无线覆盖范围 QSS快速安全设置，无线网络更安全、设置更快捷 IP带宽控制功能，自由分配内网用户带宽 WDS无线桥接功能，轻松扩展无线网络 DIR-612B 无线传输速度高达300Mbps 2根外置5dBi大功率天线，确保足够的覆盖范围与消除死角 完全兼容802.11b/g无线设备 1个百兆WAN口、4个百兆LAN口，满足您多台设备的接入需求 支持WEP, WPA /WPA2 加密技术保护您的无线网络 支持WDS桥接模式 支持流量控制 谢谢！
