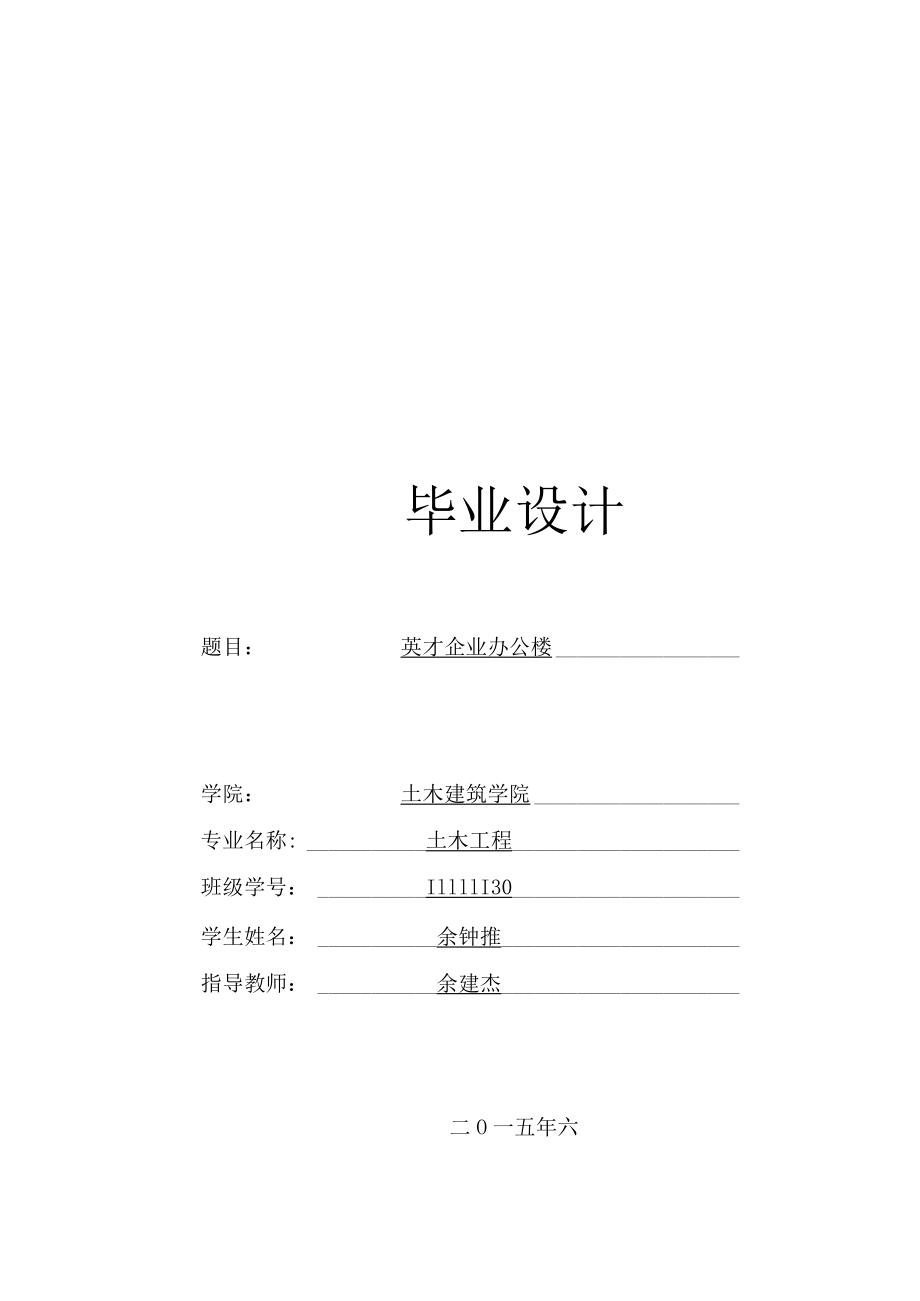

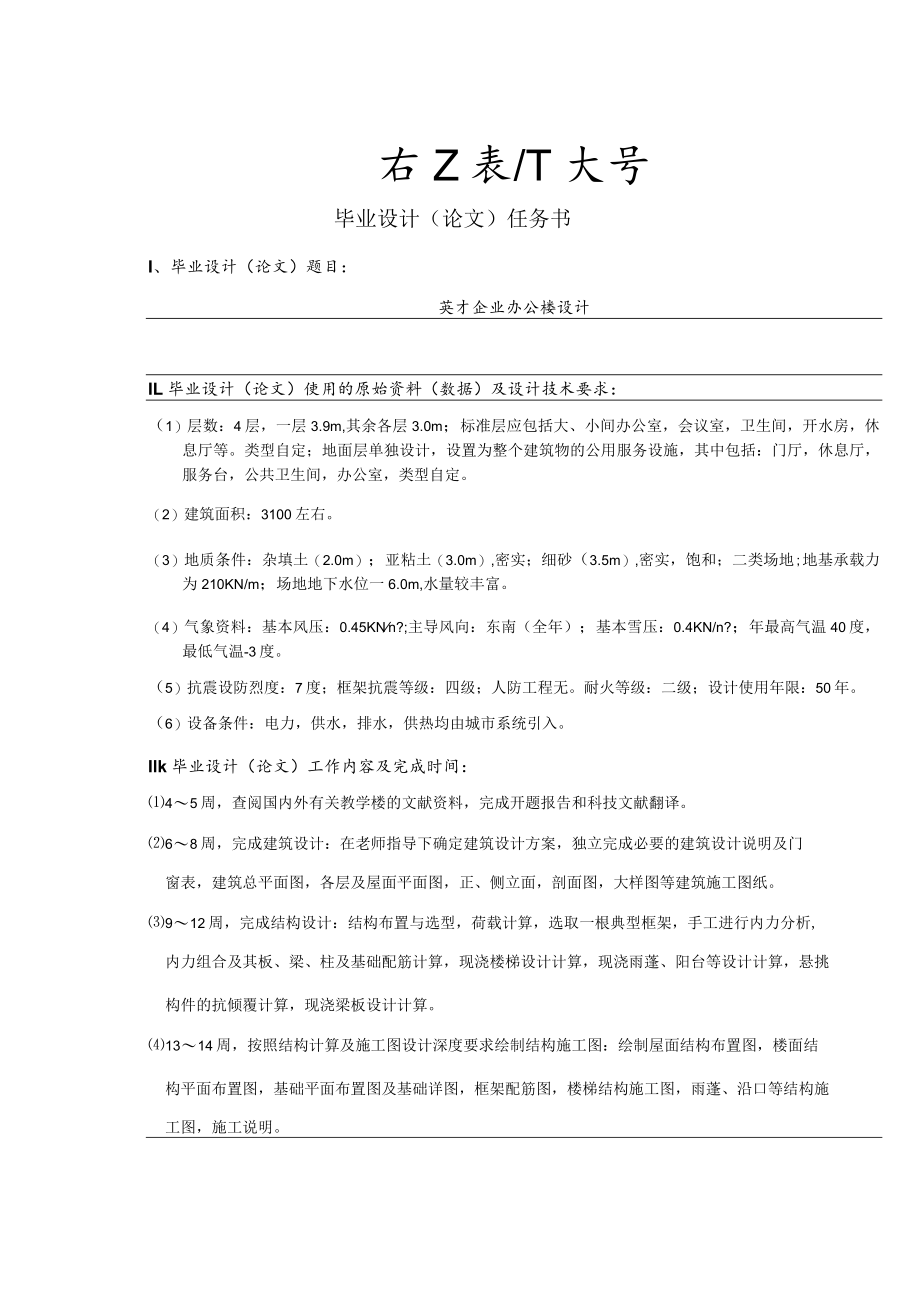

1、毕业设计题目：英才企业办公楼学院：土木建筑学院专业名称:土木工程班级学号：IllllI30学生姓名：余钟推指导教师：余建杰二O一五年六右Z表/T大号毕业设计（论文）任务书I、毕业设计（论文）题目：英才企业办公楼设计IL毕业设计（论文）使用的原始资料（数据）及设计技术要求：（1）层数：4层，一层3.9m,其余各层3.0m；标准层应包括大、小间办公室，会议室，卫生间，开水房，休息厅等。类型自定；地面层单独设计，设置为整个建筑物的公用服务设施，其中包括：门厅，休息厅，服务台，公共卫生间，办公室，类型自定。（2）建筑面积：3100左右。（3）地质条件：杂填土（2.0m）；亚粘土（3.0m）,密实；细砂
2、（3.5m）,密实，饱和；二类场地;地基承载力为210KN/m；场地地下水位一6.0m,水量较丰富。（4）气象资料：基本风压：0.45KNn?;主导风向：东南（全年）；基本雪压：0.4KN/n?；年最高气温40度，最低气温-3度。（5）抗震设防烈度：7度；框架抗震等级：四级；人防工程无。耐火等级：二级；设计使用年限：50年。（6）设备条件：电力，供水，排水，供热均由城市系统引入。Ilk毕业设计（论文）工作内容及完成时间：45周，查阅国内外有关教学楼的文献资料，完成开题报告和科技文献翻译。68周，完成建筑设计：在老师指导下确定建筑设计方案，独立完成必要的建筑设计说明及门窗表，建筑总平面图，各层及
3、屋面平面图，正、侧立面，剖面图，大样图等建筑施工图纸。912周，完成结构设计：结构布置与选型，荷载计算，选取一根典型框架，手工进行内力分析,内力组合及其板、梁、柱及基础配筋计算，现浇楼梯设计计算，现浇雨蓬、阳台等设计计算，悬挑构件的抗倾覆计算，现浇梁板设计计算。1314周，按照结构计算及施工图设计深度要求绘制结构施工图：绘制屋面结构布置图，楼面结构平面布置图，基础平面布置图及基础详图，框架配筋图，楼梯结构施工图，雨蓬、沿口等结构施工图，施工说明。15周，撰写和整理设计计算书、图纸等设计文件，并提交与指导老师。（6）16周，评阅老师对设计（论文）进行评阅。17周，熟悉设计（论文），准备答辩。IV

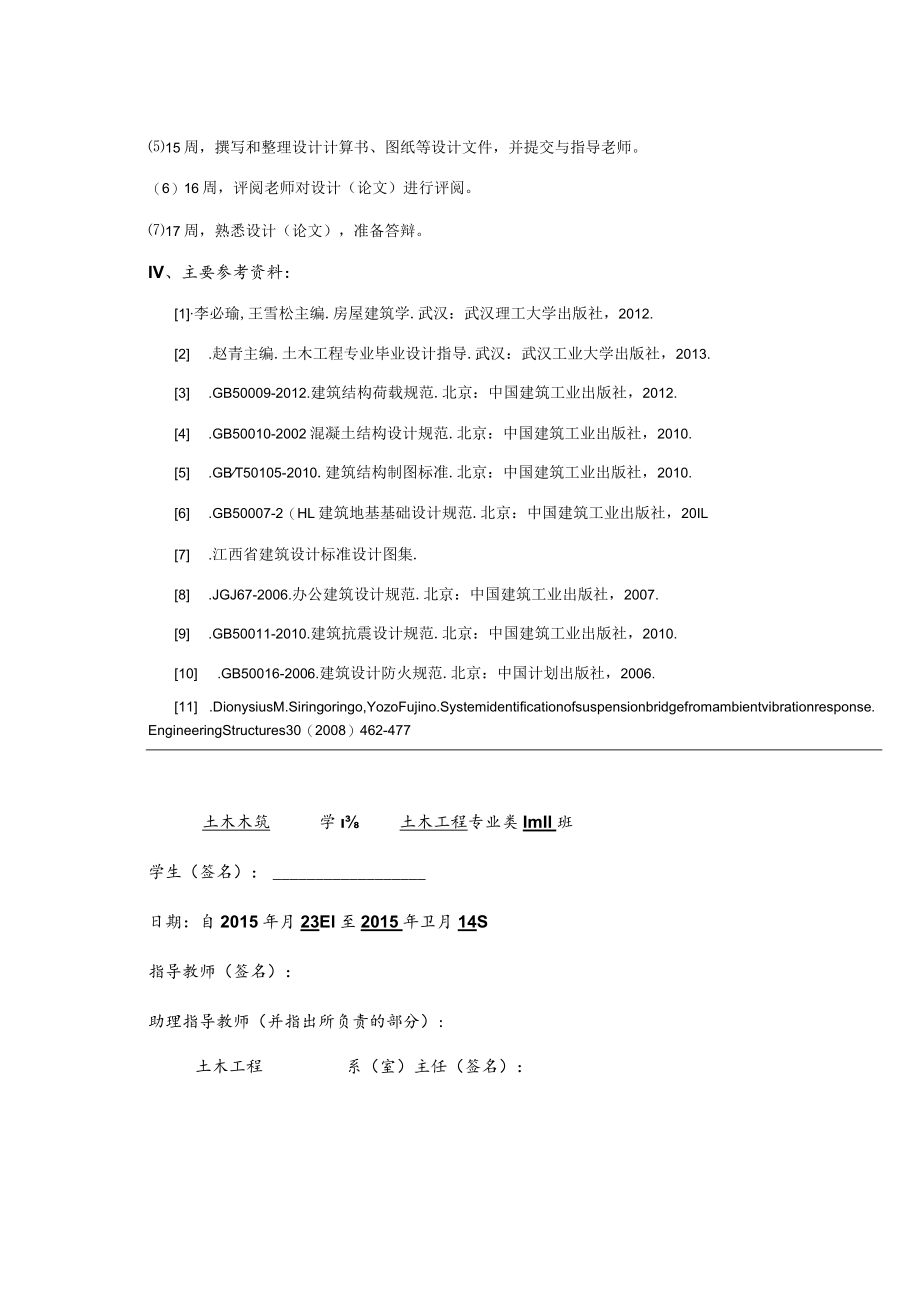

4、、主要参考资料：1李必瑜,王雪松主编.房屋建筑学.武汉：武汉理工大学出版社，2012.2 .赵青主编.土木工程专业毕业设计指导.武汉：武汉工业大学出版社，2013.3 .GB50009-2012.建筑结构荷载规范.北京：中国建筑工业出版社，2012.4 .GB50010-2002混凝土结构设计规范.北京：中国建筑工业出版社，2010.5 .GBT50105-2010.建筑结构制图标准.北京：中国建筑工业出版社，2010.6 .GB50007-2（HL建筑地基基础设计规范.北京：中国建筑工业出版社，20IL7 .江西省建筑设计标准设计图集.8 .JGJ67-2006.办公建筑设计规范.北京：中国
5、建筑工业出版社，2007.9 .GB50011-2010.建筑抗震设计规范.北京：中国建筑工业出版社，2010.10 .GB50016-2006.建筑设计防火规范.北京：中国计划出版社，2006.11 .DionysiusM.Siringoringo,YozoFujino.Systemidentificationofsuspensionbridgefromambientvibrationresponse.EngineeringStructures30（2008）462-477土木木筑学土木工程专业类ImIl班学生（签名）：日期：自2015年月23El至2015年卫月14S指导教师（签名）：助理
6、指导教师（并指出所负责的部分）:土木工程系（室）主任（签名）：右g板堂大亭学士学位论文原创性声明本人声明，所呈交的论文是本人在导师的指导下独立完成的研究成果。除了文中特别加以标注的内容外，本论文不包含法律意义上已属于他人的任何形式的研究成果，也不包含本人已用于其他学位申请的论文或成果。对本文的研究成果作出重要贡献的个人和集体，均已在文中以明确方式表明。本人完全意识到本声明的法律后果由本人承担。作者签名：日期：学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权南昌航空大学可以将本
7、论文的全部或部分内容编入数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论。日期:日期:作者签名:导师签名:某市英才企业办公楼设计学生姓名：余钟推班级：111111指导老师：余建杰摘要：本设计为4层框架结构办公楼，总建筑面积约3100/主体结构高度约12.9m。地处7度抗震设防区域，场地土类为2类。结构设计密切联系建筑设计，一现行的有关规范为依据，主要包括结构选型及结构布置、确定计算简图及计算单元、荷载计算、侧移控制、内力组合、构件设计、楼梯设计、基础设计等内容。本设计的计算内容主要有：结构设计方面：根据轴压比确定柱和墙的截面尺寸及梁跨度估算梁板截面，计算出各构件的几何特征值
8、和结构体系刚度特征值；对双向楼板进行内力计算和配筋；按其分配墙所受的水平荷载作用，计算建筑物的自重质量。对于竖向荷载作用采用弯矩二次分配法计算，水平荷载作用采用反弯点法计算，计算出建筑物在竖向荷载作用下产生的内力。思路是计算结构横方向的总抗侧刚度，计算结构基本自振周期，计算在水平荷载下产生的内力。进行内力值调幅后计算内力组合，以最不利内力进行梁、柱的配筋计算。按弹性方法对楼梯和基础进行配筋。关键词：办公楼框架结构弯矩二次分配法反弯点法指导老师签名:ThedesignofYingCaiCorporateofficeStudentName:YuZhongTuiClass:IlllllSupervi
9、soriYuJianJieAbstract：Thedesignforthe4-storeyframestructureofCorporateoffice,atotalconstructionareaofabout3100m2,themainstructureofanaltitudeofabout12.9m.7degreesseismicfortificationislocatedintheregion,soiltypeisacategory2.Structuraldesigniscloselycontactedwitharchitecture,basedonexistingrelevantsp
10、ecifications,includesselectionandstructurallayoutofthestructuretodeterminethecalculateddiagramandthecalculationunit,loadcalculation,lateralcontrol,internalforcecomposition,componentdesign,stairdesign,foundationdesignandsoon.axialcompressionratiodeterminedinaccordancewithcolumnsandwallsofthesectionsi
11、zeandbeamspanestimatesbeamcrosssection,UsingMomentDistributionMethodfortheverticalloadcalculationandDvaluesforhorizontalIoads.CalcuIatedinthebuildingsunderverticalloadoftheinternalforces.Thinkingiscalculatedstructureofthehorizontaldirectionofthelateralrigidity,inthecalculationofthelevelloadtheintern
12、alforces.Internalforceiscalculatedafteracombinationofinternalforces,internalforcesinthemostunfavorabletobeamsandcolumnsreinforcedcalculation.Reinforcementfloorcalculation:theflexibleapproachoftheroofslab,areinforcedfloorandstaircasesreinforcement.Keywords：Corporateoffice,resistlateralstiffness,Momen
13、tDistributionMethod,Dvaluemethod,Platestaircase,independentbasis,jointbasisSignatureofSupervisor：目录前言（I）1工程概况及原始资料1.1 工程概况（2）1.2 设计资料（2）1.3 平面布置（2）2板的计算2.1 设计资料（3）2.2 2屋面板计算（3）2.3 楼面板计算（5）3框架结构设计3.1 结构选型及材料选用（7）3.2 框架梁柱线刚度（7）3.3 荷载计算（8）4横向水平地震荷载作用下框架结构的内力和侧移计算4.1 横向自振周期的计算（12）4.2 水平地震荷载作用下的唯一验算（13）4
14、.3 地震荷载作用下框架内力计算（13）5、横向风荷载作用下框架结构的内力5.1 设计资料（18）5.2 框架在风荷载作用下侧移的计算（18）5.3 风荷载下的横向框架内力计算（19）6、竖向荷载作用下框架结构的内力计算6.1计算单元（23）6.2 恒载计算（23）6.3 恒载内力计算（26）6.4 活载内力计算（30）7、荷载组合及调整7.1调整方法(36)8、截面设计8.1梁的配筋计算(44)8.2柱的配筋计算(47)9、楼梯设计1.1 标准层楼梯设计(50)1.2 底层楼梯设计(54)10、基础设计10. 1设计资料(58)11. 2A轴柱下独立基础设计(58)10.3B,C轴柱下联合基
