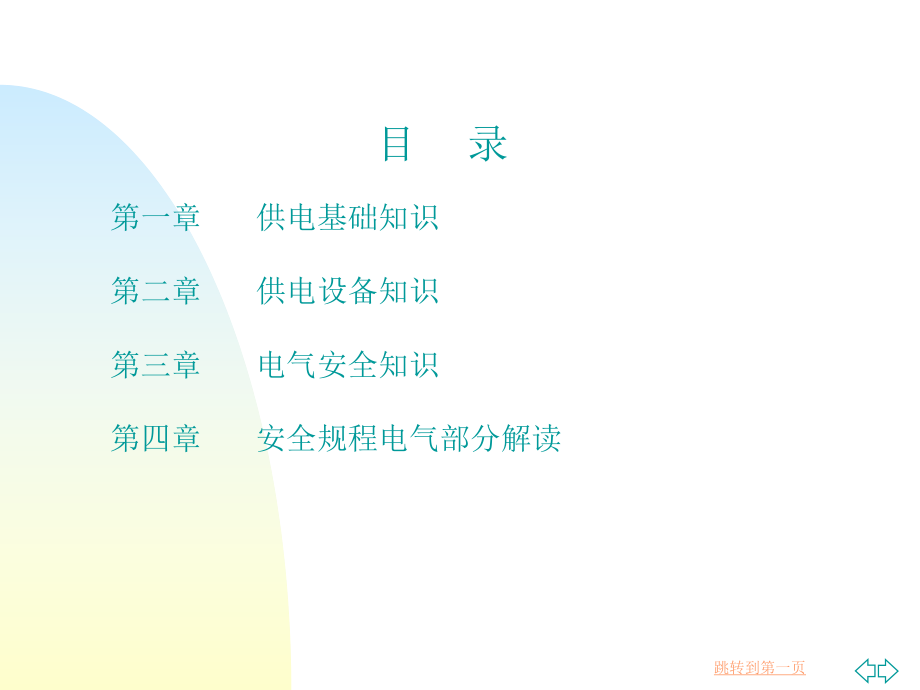

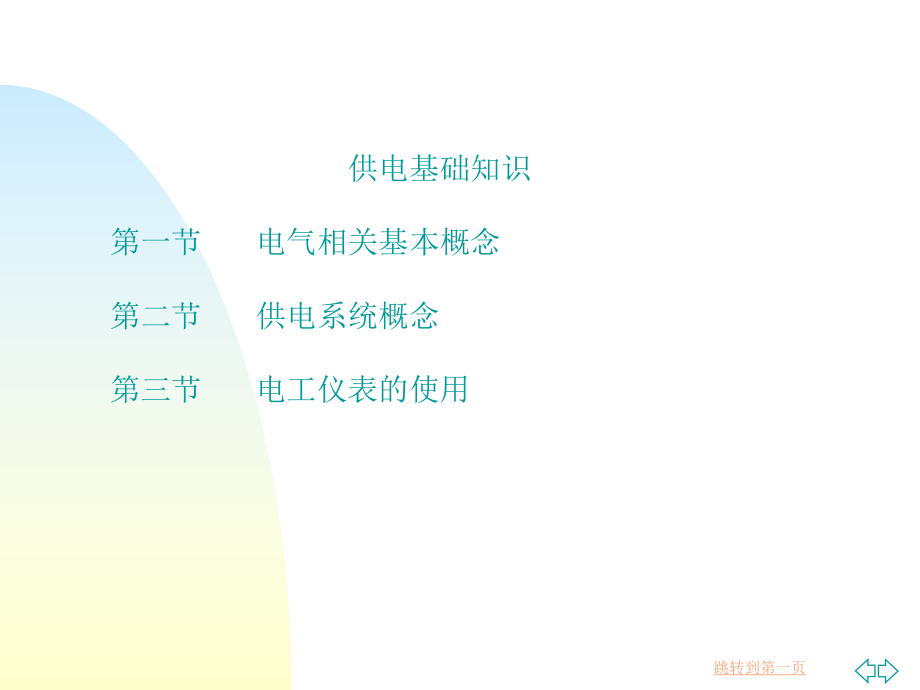

1、跳转到第一页跳转到第一页目 录第一章 供电基础知识第二章 供电设备知识第三章 电气安全知识第四章 安全规程电气部分解读跳转到第一页 供电基础知识第一节 电气相关基本概念第二节 供电系统概念第三节 电工仪表的使用跳转到第一页 第一节第一节 基本概念基本概念跳转到第一页n电能是工业生产的主要能源和动力,电能即易于由其它形式的能量转换而来,又易于转换为其它形式的能量以供应用,它的输送及分配既简单经济,又便于控制,调节和测量,有利于实现生产过程自动化.5第一节第一节 基本概念基本概念跳转到第一页n根据电流的大小和方向是否随时间的变化可分为交流电和直流电。n大小和方向都不随时间变化的电流叫做恒定电流或直
2、流电流,简称直流； 电流大小和方向随时间的变化而改变的是交流电. 6第一节第一节 基本概念基本概念跳转到第一页n电流随时间的变化而按正弦规律作周期性变化的电流，称为正弦交流电流。n正弦交流电的要素是频率，最大值、有效值和相位。n由三个频率相同、振幅相等、相位依次互差120的交流电势组成的电源叫三相正弦交流电。 7第一节第一节 基本概念基本概念跳转到第一页 U Um mUUm m t t0 02 2 u u1 1u u3 3u u2 2在电力系统中一般用在电力系统中一般用区别区别1 1、2 2、3 3三相。三相。第一节第一节 基本概念基本概念跳转到第一页N N中性点中性点或零点或零点N N1L2
3、L3L 把发电机三相绕组的末端把发电机三相绕组的末端 联接成一点。联接成一点。 而把始端而把始端 作为与外电路相联接的端点。作为与外电路相联接的端点。 这种这种联接方式称为电源的星形联接。联接方式称为电源的星形联接。1L2L3L1L 2L 3L 1U2U3U12U23U31U火线火线中性线中性线(零线零线)火线火线火线火线线电压线电压相电压相电压目前，我国供电系统目前，我国供电系统线电压线电压 380V，相电压相电压220V。 三相四线制三相四线制跳转到第一页n电的三要素是电压（电动势）、电流和频率10第一节第一节 基本概念基本概念跳转到第一页n电压的概念 在电路中，任意两点之间的电位差称为这
4、两点之间的电压。电压用符号U表示。电压的高低，一般是用单位伏特表示，简称伏，用符号V表示。高电压可以用千伏（kV）表示，低电压可以用毫伏（mV）表示。11第一节第一节 基本概念基本概念跳转到第一页n在正弦三相交流电中n相电压：是指每相绕组两端的电压，即火线与零线之间的电压。n线电压：是指线路上任意两火线之间的电压。12第一节第一节 基本概念基本概念跳转到第一页高压和低压的区分高压和低压的区分13n电压可分为高电压与低电压.高低压的区别是：以火线的对地间的电压值为依据的。n对地电压高于1000伏的为高压。n对地电压小于1000伏的为低压。 n工业常用的380伏电压其实也是一种低压。因为它是3根火
5、线1根零线，火线的对地电压是220伏所以它也是低压。 第一节第一节 基本概念基本概念跳转到第一页高压高压 3535KVKV、10KV10KV低压低压 380380V V、220V220V以及安全电压以及安全电压 3636V V、24V24V、12V12V跳转到第一页n1.电流是指电荷的定向移动。 电流的大小称为电流强度(简称电流,符号为I),是指单位时间内通过导线某一截面的电荷量(q). 2.电功 顾名思义，电流做的功。 实质就是电能转化为其他形式能的过程，这个过程我们叫做电流做功。 15第一节第一节 基本概念基本概念跳转到第一页n频率是指交流电中电流的方向和大小每秒钟变化的周期的次数。是表示
6、交流电随时间变化快慢的物理量。n在国际单位制中，频率的单位是赫兹。我国市电频率为50Hz,国外也有60Hz。 16第一节第一节 基本概念基本概念跳转到第一页n电机根据能量转换的不同，分为电动机和发电机。n发电机是将机械能、势能、风能等转化为电能的一种机器。n电动机是一种将电能转化为机械能的一种机器。通俗的称电机就是指电动机。n发电机和电动机的能量转换是可逆的，也就是说发电机在某些时候也可作为电动机，而电动机也可作为发电机，如矿山的输送皮带，在启动时是电动机，启动后就把矿石的势能转换为电能而又成为发电机。17第一节第一节 基本概念基本概念跳转到第一页三相异步电机的起动电流三相异步电机的起动电流n
7、三相异步电机起动时，起动电流可能达到额定电流的47倍，某些笼形转子的异步电动机甚至达到812倍（电流太大，绕组发热就会严重）。n起动电流的电动力可能使电机绕组变形，造成短路而烧坏，大的起动电流会使绕组发热量骤增，绕组的温度也大为提高，影响绝缘材料的使用寿命，大的起动电流还会使线路电压降增大，影响其它用电设备的正常工作。18第一节第一节 基本概念基本概念跳转到第一页n一、直接起动：直接起动方法的应用主要受电网容量的限制，当直接起动时的起动电流在电网中引起的电压降落不超过10%15%（经常起动的电动机取10%）就允许直接起动。在空载或轻载下，现在90KW以下的电机可采取直接启动。19第一节第一节
8、基本概念基本概念跳转到第一页n二、降压起动：采用降压起动来减小起动电流，但会同时使电动机的起动转矩减小，故只适用于对起动要求不高、空载或轻载的场合。n1、Y/起动：实用于定子绕组接法的电动机，设备简单，可以频繁起动，应用较广泛。n2、自耦变压器降压启动：定子回路接入变压器起动，起动后切除变压器，不宜频繁起动，但起动较平稳，设备较简单，应用较为广泛。n3、软启动：采用半导体整流和逆变技术来降低电机输入电压，逐步升高至额定电压，起动很平滑，控制很方便，但价格较高，随着大功率整流元件等半导体技术的飞速发展，软启动已应用得相当广泛。20第一节第一节 基本概念基本概念跳转到第一页1 1、供电系统：供电系
9、统就是由电源系统和输配电系统组成的产、供电系统：供电系统就是由电源系统和输配电系统组成的产生电能并供应和输送给用电设备的系统。生电能并供应和输送给用电设备的系统。2 2、送电过程：、送电过程：发电机发电机升压升压高压输电线路高压输电线路降压降压配电配电 第二节第二节 供电系统供电系统跳转到第一页1 1、中型工矿企业供电系统简图、中型工矿企业供电系统简图 高压配电所有两条高压配电所有两条lOkVlOkV的电源进线，分别接在高压的电源进线，分别接在高压配电所的两段母线上，形成配电所的两段母线上，形成单母线分段制单母线分段制。一条电源进。一条电源进线线供电供电，另一条电源进线作，另一条电源进线作为为
10、备用。备用。 第二节第二节 供电系统供电系统跳转到第一页2 2、大型工况企业总降压变电所、大型工况企业总降压变电所 电源进线35KV及以上,经过两次降压，也就是经总降压变电所，将35kV及以上电压降为610KV的电压，然后低压变电所降为一般低压用电设备所需的电压。 第二节第二节 供电系统供电系统跳转到第一页n1 、安全-在电能的供应、分配和使用中,不应发生人身事故和设备事故.n2 、可靠-应满足电能用户供电可靠性的要求.n3 、优质-应满足电能用户对电压质量和频率等方面的要求.n4 、经济-供电系统的投资要少,运行费用要低,并尽可能的节约电能和减少有色金属消耗量.24第二节第二节 供电系统供电
11、系统跳转到第一页一级负荷一级负荷 n1）定义：凡因突然中断供电可能造成人身伤亡或重大设备损坏、造成重大经济损失或在政治 上产生不良影响的负荷。n 2）举例：主排水泵、立井提升机、球磨机等。n 3）供电要求：两个独立电源供电。第二节第二节 供电系统供电系统跳转到第一页二级负荷二级负荷 1）定义：凡因突然停电造成大量减产或大量废品的负荷。n 2）举例：井下机电运输、采场等。n 3）供电要求：两个独立电源供电或专线。第二节第二节 供电系统供电系统跳转到第一页三级负荷三级负荷 n 1）定义：指除一、二类负荷以外的其它负荷。n 2）举例：学校宿舍、地面附属车间及矿山机修厂等。n 3）供电：单回路供电、多
12、负荷共用一条输电线路。 第二节第二节 供电系统供电系统跳转到第一页水泵房、水泵房、空压站、空压站、采场等用采场等用电区域电区域水泵房、水泵房、空压站、空压站、采场等用采场等用电区域电区域水泵房、水泵房、空压站、空压站、采场等用采场等用电区域电区域水泵房、水泵房、空压站、空压站、采场等采场等用电区用电区域域公司供电系统公司供电系统跳转到第一页n电工仪表是实现电磁测量过程中所需技术工具的总称。 第三节第三节 电工仪表使用电工仪表使用跳转到第一页第三节第三节 电工仪表使用电工仪表使用跳转到第一页万用表的使用注意事项万用表的使用注意事项(1)在使用万用表之前，应先进行“机械调零”，即在没有被测电量时
13、，使万用表指针指在零电压或零电流的位置上。 (2)在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。 (3)在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时 ，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。 (4)万用表在使用时，必须水平放置，以免造成误差。同时， 还要注意到避免外界磁场对万用表的影响。 跳转到第一页欧姆挡的使用欧姆挡的使用 电阻测量档，电阻测量档，上面标注的上面标注的是所能测量是所能测量最大阻值；最大阻值；可用测量导可用测量导线的通断，线的通断，电阻值的大电阻值的大小；如
14、某个小；如某个量程测电阻量程测电阻时，显示为时，显示为“1”1”时，时，说明所选的说明所选的量程小了。量程小了。跳转到第一页万用表测直流时万用表测直流时n。 这五个档这五个档是直流电是直流电压测量用压测量用的，上面的，上面的数字也的数字也是这五个是这五个档位所能档位所能输入的最输入的最大电压值大电压值跳转到第一页万用表测直流时万用表测直流时直流电直流电流测量；流测量；注意：注意：电流的电流的测量时测量时将表串将表串入被测入被测电路；电路；表笔用表笔用法：红法：红表笔根表笔根据估计据估计电流大电流大小插入小插入标有标有“A”A”或或“mA”mA”的孔中。的孔中。跳转到第一页交直流电压的测量交直流
