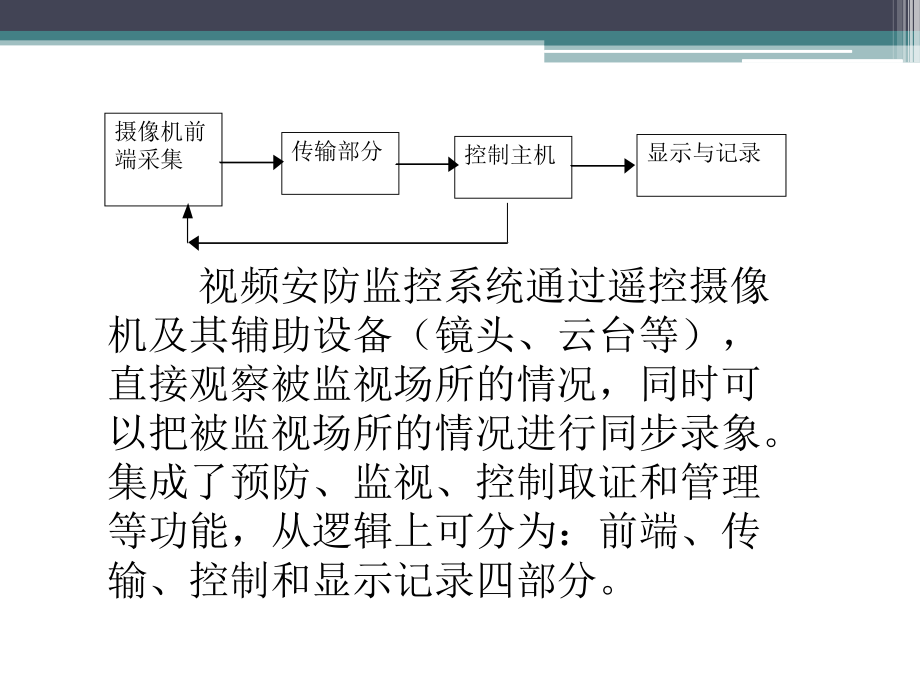

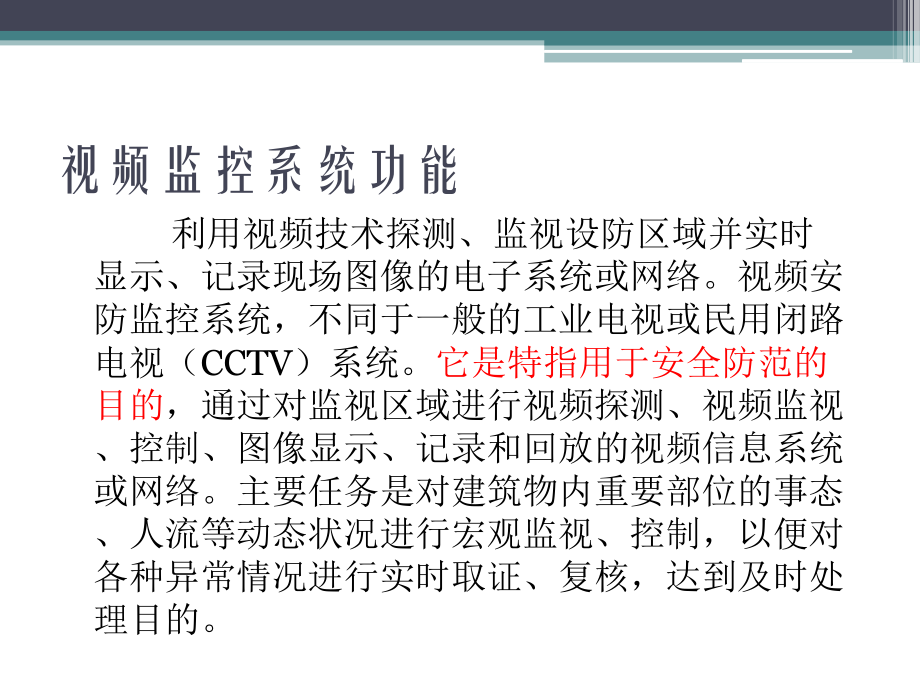

1、视频监控系统设备安装与调试视频监控系统的调研视频监控系统功能 利用视频技术探测、监视设防区域并实时显示、记录现场图像的电子系统或网络。视频安防监控系统，不同于一般的工业电视或民用闭路电视（CCTV）系统。它是特指用于安全防范的目的，通过对监视区域进行视频探测、视频监视、控制、图像显示、记录和回放的视频信息系统或网络。主要任务是对建筑物内重要部位的事态、人流等动态状况进行宏观监视、控制，以便对各种异常情况进行实时取证、复核，达到及时处理目的。摄像机前端采集传输部分控制主机显示与记录 视频安防监控系统通过遥控摄像机及其辅助设备（镜头、云台等），直接观察被监视场所的情况，同时可以把被监视场所的情况进
2、行同步录象。集成了预防、监视、控制取证和管理等功能，从逻辑上可分为：前端、传输、控制和显示记录四部分。视频监控系统的发展视频安防监控系统发展经过了三个阶段：1.全模拟视频监控阶段2.模拟/数字混合监控阶段3.全数字化的网络监控阶段目前正向数字化、网络化、智能化方向发展。 1. 全模拟视频监控方式CCTV 优点：视音频信号的采集、传输、存储均为模拟形式，图像质量高；技术成熟，系统功能强大、完善。 缺点：只能在本地监控中心观看小范围的监控图像，与信息系统无法交换数据，监控仅限于监控中心，应用的灵活性较差，不易扩展。 系统主要由摄像机、视频矩阵、监视器和录像机组成，摄像机采集模拟信号直接以模拟方式近
3、距离传输，传输界质主要采用专用的同轴电缆。这种监控方式主要用于建筑物内部监控。2.模拟数字混合监控方式（DVR）： 采用微机和操作系统平台，在计算机中安装视频压缩卡和相应的 DVR 软件，不同型号视频卡可连接多路视频，支持实时视频和音频。前端摄像机采集的模拟信号还是以模拟方式传输，通过同轴电缆或光缆的传输线路连接到监控中心的数字硬盘录像机上，数字硬盘录像机采用数字视频压缩处理技术，完成对图像的多画面显示、压缩、数字录像和网络传输等功能。优点：视频、音频信号的采集、存储主要为数字形式，质量较高；系统功能较为强大、完善；与信息系统可以交换数据；应用的灵活性较好。缺点：实现远距离视频传输需铺设（租用
4、）光缆，在光缆两端安装视频光端机设备，系统建设成本高，不易维护、且维护费用较大。3.全数字化的网络监控方式： 前端摄像机传送的视频信号数字化后，由高效压缩芯片进行压缩，然后通过内部处理后，以 IP 包的形式传送到网络服务器上。网络用户可以通过专用软件或直接通过浏览器观看 Web 服务器上的摄像机图像，授权用户还可以控制摄像机、云台、镜头的动作，对系统进行设置。网络视频监控的代表产品就是网络视频服务器和网络摄像机。视频监控系统的组成 视频安防监控系统一般由前端、传输、控制及显示记录四个主要部分组成。前端部分包括一台或多台摄像机以及与之配套的镜头、云台、防护罩、解码驱动器等；传输部分包括电缆和/或
5、光缆，以及可能的有线/无线信号调制解调设备等；控制部分主要包括视频切换器、云台镜头控制器、操作键盘、种类控制通信接口、电源和与之配套的控制台、监视器柜等；显示记录设备主要包括监视器、录像机、多画面分割器等。摄像机解码器监视器解码器摄像机控制线视频传输线操作健盘主机（视频切换、动作控制） 前端摄像机部分包括摄像机、镜头、防护罩、云台和解码器等，摄像部分是整个监控系统的前端，也是整个系统的眼睛，作用是将所监视目标的光信号变为电信号。摄像机安装在某个监控点上，视场角覆盖整个被监视区域。如果监视区域较大，可以在摄像机上安装变焦镜头，使摄像机能够观察的距离更远更清楚；也可以把摄像机安装在电动云台上，通过
6、控制台的控制，可以使云台带动摄像机作水平和垂直方向的转动，从而使摄像机能够覆盖的角度和面积最大。 传输部分是系统的信号通路，传输的信号包括图像信号、控制中心通过控制台对摄像机等前端设备进行控制的信号。 视频监控系统中传输方式的确定，主要根据传输距离的远近、摄像机的多少而定。传输距离较近时，采用视频基带传输方式；500-1000m时，采用双绞线差分传输方式；传输距离较远时，采用射频有线传输方式、光纤传输方式、网络传输。视频基带传输方式适用于近距离传输，优点是传输系统简单、失真小、附加噪声低，不需要增加设备，直接从摄像机到控制台之间传输电视图像信号。传输线选用同轴电缆，型号为 SYV-75-5、S
7、YV-75-7、SYV-75-9，如图所示 ：射频传输方式也称为宽频共缆传输，适用于远距离，同时传输多路图像信号的场所。传输过程中产生的微分增益和微分相位较小，失真小，适合于远距离传输彩色图像信号；而且一条传输线可以同时传输多路射频图像信号。常用的设备包括调制器、混合器/定向耦合器、分波器和解调器。摄像机摄像机摄像机调制器调制器调制器混合器分波器解调器解调器解调器控制台摄像机调制器定向耦合器定向耦合器摄像机调制器多路采集视频混合到传输电缆定向耦合器将信号耦合到传输电缆单线传输图 1.1.4 射频传输方式调制器：调制器输入端接收摄像机输出的视频信号，调制器的输出端输出经过调制的射频信号。调制器的
8、作用是将视频信号变为特定频道的射频信号。混合器：混合器由多个信号输入端，一个混合后的输出端；混合器是将调制到不同频道上的各路电视信号经过混合器混合成为一路信号，在一条射频同轴电缆上传输。有时候，可以用定向耦合器取代混合器，将某路视频信号混合到射频传输电缆上。分波器：分波器把电缆传输来的多频道射频信号分开，送入解调器中解调出对赢得视频信号解调器：解调器将来自传输干线上的各路射频电视信号解调还原为视频电视信号，把这些信号送入监控系统控制中心。每个解调器解调一路视频信号。传输线选用 SYWV，SYWV:聚乙烯物理发泡绝缘，PVC 护套，国标代号是射频电缆；高频衰减比 SYV 小，视频传输特性优异，在
9、有线电视信号传输上应用广泛。光缆传输方式：光缆传输是光将各摄像机的视频信号分别调制到对应的射频频道上，经过混合器到光发射端机，光发射端机输出光信号送入光缆中。经过光缆传输后，由光接收端机解调出射频信号，再经过射频解调器解调出对应摄像机的全视频信号。摄像机摄像机摄像机调制器调制器调制器混合器光发射端机光接收端机多路解调器多路视频输出光缆控制部分：主要为矩阵及其键盘，用于视频切换功能和通讯控制带云台的摄像机动作。显示和记录部分：显示部分为监视器，记录部分为硬盘录像机。视频监控系统的分类按采集视频的色彩划分；（黑白、彩色）按视频监控系统的功能应用划分；（管理、防盗）按视频监控系统是否与其他系统结合划
10、分；（普通、特殊） （1）普通视频监控系统）普通视频监控系统 一般要求的视频监控系统由前端视频采集部分、传输部分、控制管理和显示部分组成。 前端视频采集部分：包括摄像机、镜头、解码器； 传输部分：在 300-500M 内采用视频基带传输方式传输视频、采用 485 总线传输控制信号； 控制管理部分：包括硬盘录像机、矩阵主机及其操作键盘； 显示部分：适当数量的监视器。 （2）特殊视频监控系统）特殊视频监控系统 特别要求的电视监控系统分为以下几类： 1)有声音拾取功能的电视监控系统：系统可以把监视的图像和声音内容一起传输到控制中心。 2)由视频监控系统和入侵报警系统两部分组成，系统在控制台设有入侵报警的联动接口。在有防盗报警信号时，控制台发出报警，并且启动录像机自动对警报的场所进行录像。 3)具有自动跟踪和锁定功能的电视监控系统：系统工作方式是将入侵目标的图像及声音信号转为数据文件，提取目标信号，反馈给摄像机及自动云台，控制摄像机及云台进行跟踪锁定，还将自动启动关联摄像机或报警装置。 4)运距离多路信号的视频监控系统
