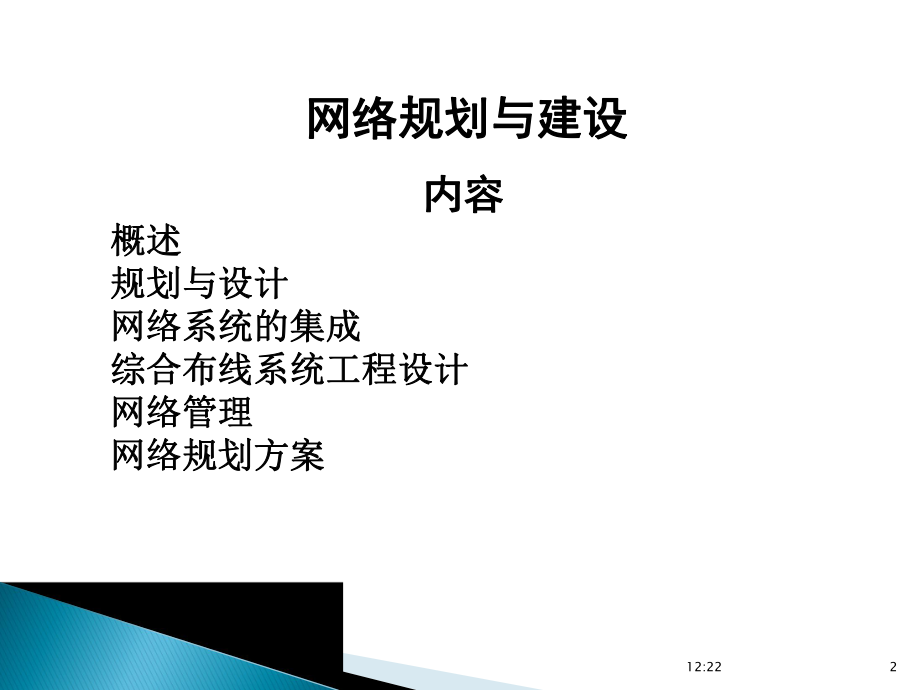

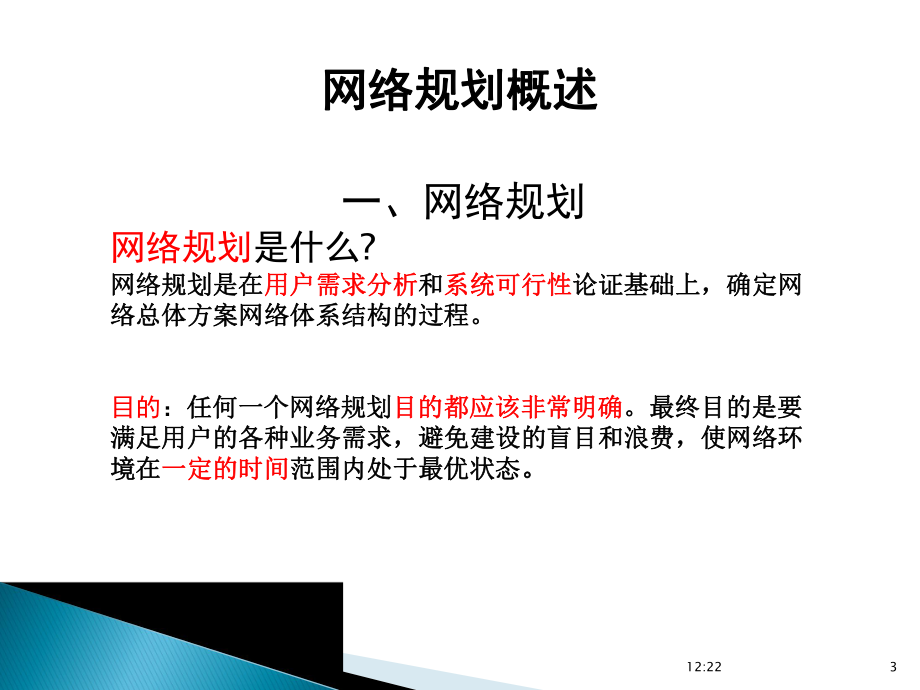

1、112:22网络规划与建设网络规划与建设内容内容概述概述规划与设计规划与设计网络系统的集成网络系统的集成综合布线系统工程设计综合布线系统工程设计网络管理网络管理网络规划方案网络规划方案212:22网络规划概述网络规划概述一、网络规划网络规划是什么?网络规划是在网络规划是在用户需求分析用户需求分析和和系统可行性系统可行性论证基础上，确定网论证基础上，确定网络总体方案网络体系结构的过程。络总体方案网络体系结构的过程。目的：任何一个网络规划任何一个网络规划目的都应该非常明确目的都应该非常明确。最终目的是要。最终目的是要满足用户的各种业务需求，避免建设的盲目和浪费，使网络环满足用户的各种业务需求，避免
2、建设的盲目和浪费，使网络环境在境在一定的时间一定的时间范围内处于最优状态范围内处于最优状态。312:224网络规划内容需求分析一.用户建网的目的和目标二.分析和调研网络的物理布局用户现有的设备基础条件通信类型及流量分析网络服务网络现状需要的安全程度可行性分析一.经费的可行性分析二.技术的可行性分析传输用户接口服务器网络管理能力12:225网络设计内容 设计原则一.开放性原则二.可扩展性原则三.先进性和兼顾性原则四.安全与可靠性原则五.可维护性原则网络类型及协议选择一.网络类型以太LAN（内部）FDDI（可靠性要求高）ATM（视频会议、语音、远程教育等）VPN（广域网）二.协议类型TCP/IP1
3、2:226网络设计内容子网划分一.物理连接二.VLAN技术网络的逻辑设计一.网络拓扑结构设计网络拓扑结构是指用传输媒体互连各种设备的物理布局，就是用什么方式把网络中的计算机等设备连接起来。制作工具： Visio+各种图例一般使用三层结构（核心层 汇聚层 接入层）二.地址分配和命名三.网络安全和管理策略12:227网络设计内容网络硬件选择包含：路由器、交换机、服务器、工作站、网卡、网络线缆及其配件硬件选择原则：1、先进性2、成熟性3、高性价比4、良好扩展性5、良好售后服务6、主流产品12:228网络设计内容网络系统软件选择一、网络操作系统UNIX、Linux、Windows Server、OS/
4、2 WarpServer、Solaris等二、其他系统管理软件1、数据库Oracle、IBM DB2、Informix、Microsoft SQL Server、MYSQL等2、群组软件Microsoft Exchange、Lotus Notes/Domino12:229二、网络系统集成网络系统集成概述以用户的应用需要和投入资金为出发点，综合应用各种计算机网络技术，适当选择各种软、硬件产品，经过相关人员的集成设计、安装调试、应用开发等大量技术性工作和相应的管理性、商务性工作，集成一个能够满足用户的实际工作要求，具有良好性能和适当价格的计算机网络系统的全过程。简言之：根据一个复杂的信息系统或子系
5、统的需要，验明多种产品和技术，建立一个完整的网络解决方案的过程。12:2210二、网络系统集成网络系统集成特点一.以满足用户的需求为出发点；二.选择最适合的产品和技术，而不是最好或最贵的；三.是技术含量很高的工作，注重设计、调研和开发；四.包含技术、管理层面，是综合性的系统工程；五.性能价格比是评价项目合理和实施成功的重要参考因素。12:2211二、网络系统集成网络系统集成分类一.LAN集成；二.智能大厦网络系统集成；三.智能小区网络系统集成等。12:2212二、网络系统集成网络系统集成原则一.开放性和标准化；二.实用性；三.先进性；四.可靠性和安全性；五.可扩展和维护六.经济性12:2213
6、二、网络系统集成网络系统集成步骤12:2214三、综合布线系统工程设计什么是综合布线系统综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。12:
7、2215三、综合布线系统工程设计综合布线系统特点具有能适应多种布线设备的兼容性；开放式体系结构能适应多种应用系统的使用要求；灵活的跳线结构能满足不断变化的使用环境；高品质的布线材料使系统运行更加可靠；先进性能适应未来技术的发展；取代传统的布线方式，体现经济性原则。12:2216三、综合布线系统工程设计综合布线系统构成工作区子系统水平干线子系统水平管理区子系统垂直主干子系统大楼设备管理间子系统建筑群接入子系统12:2217三、综合布线系统工程设计综合布线系统标准IEEE 802.3 (电气和电子工程协会)EIA/TIA568、EIA/TIA、TSB36/40（电子工业协会/电信工业协会）ESO/
8、IEC、JTCI/SC25/WG3（国际标准组织）ANSI、FDDI/TPDDI 100Mbps （美国国家标准研究会）工业标准及国际商务建筑布线标准中国建筑电气设计规范工业企业通讯设计规范建筑与建筑群综合布线系统工程设计规范IBDN结构化布线系统设计总则中华人民共和国民用闭路监视电视系统工程技术规范12:2218四、网络管理概述为保证网络系统能够持续、稳定、安全、可靠和高效运行，对网络实施管理的一系列方法和措施。任务：收集、监控网络中各种设备和设施的工作参数、工作状态信息，将结果显示给管理员并进行处理，从而控制网络中的设备、设施、工作参数和工作状态，使其运行安全、可靠。目标：1.减少停机时间
9、，改进响应时间，提高设备利用律；2.减少运行费用，提高效率；3.减少或消除网络瓶颈；4.适应新技术；5.使网络易用；6.安全、可控。12:2219四、网络管理基本功能1.配置管理；2.性能管理；3.故障管理；4.安全管理；5.计费管理等。常用管理软件HP Open View; IBM NetView; Sun Net manager; Cisco Works;3Com Transcend以及各网络厂商自身的管理软件。12:2220五、完整方案示例1.某医院网络方案2.某医院综合大楼网络方案3.某图书馆智能化建设方案12:2221小结暨课程总结1.从网络规划、设计和系统集成的基本概念出发，了解网
