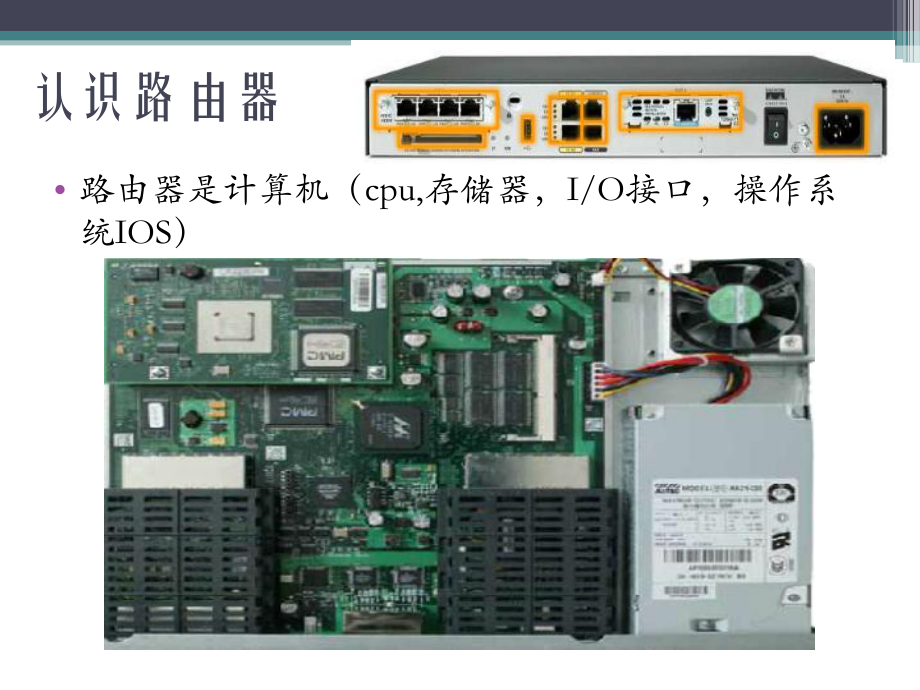

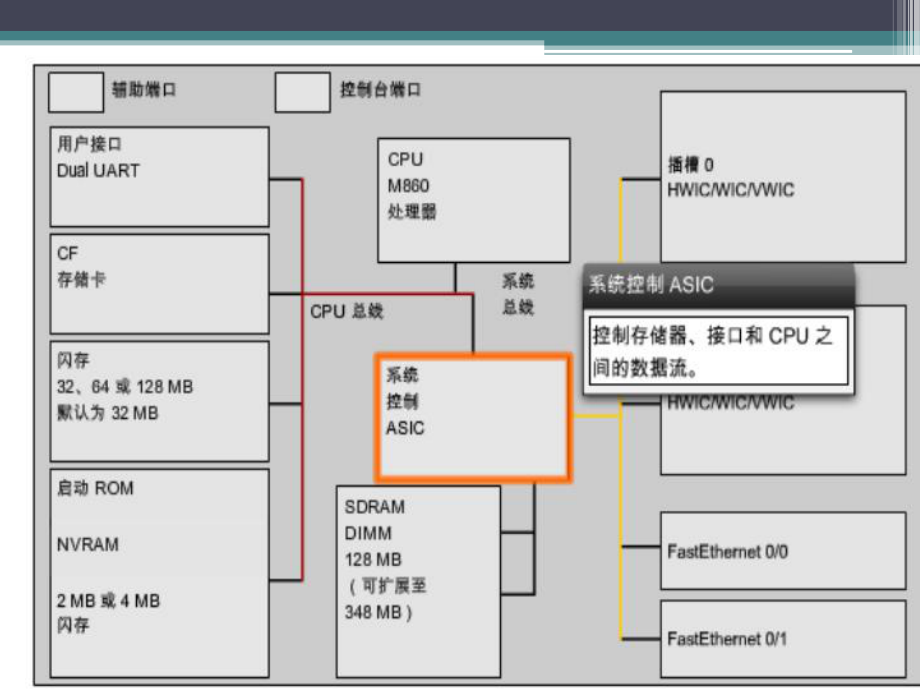

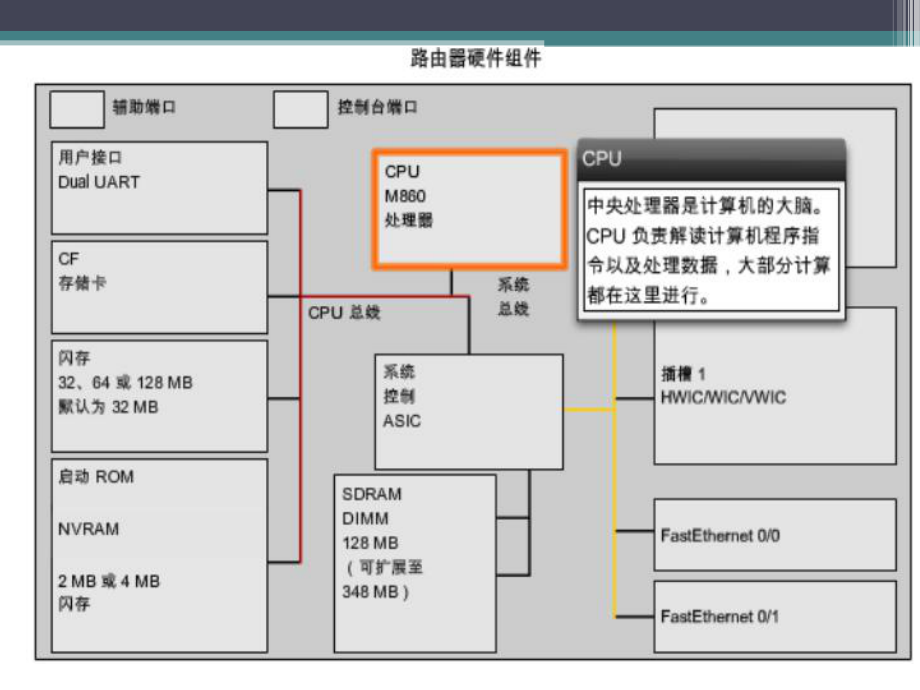

1、认识路由器 路由器是计算机（cpu,存储器，I/O接口，操作系统IOS）路由器启动过程 POST加电自检，检测硬件 将Bootstrap程序（功能：加载IOS）从ROM到RAM，并运行 IOS通常在闪存，也可能在tftp服务器 加载过程 会看到若干“” 加载配置文件，从NVRAM中的startup-config复制到RAM的running-config路由器启动过程路由器的接口 路由器可连接多个网络，每个网络通常需要单独的接口，这些接口用于连接局域网和广域网LAN和WAN接口 交换机与路由相连：直通电缆，路由与路由直接通过以太网连接：交叉电缆 WAN接口2层封装：PPP,HDLC，帧中继等（M
2、AC地址？）路由器接口 管理接口：不转发数据包，比如控制台端口，辅助端口基本编址方案 设备名称，接口，IP地址，子网掩码，默认网关基本路由配置基本任务 命名路由器 设置口令 配置接口 保存路由器更改 检验基本配置和路由器操作基本模式 用户模式router 特权模式routerenable router# 全局模式router#config t router(config)# 接口配置router(config)#interface s0/0 router(config-if)#路由表路由器配置要点注意 激活端口，接口必须收到来自其它设备的载波信号，状态才能为up 直连网络只有在接口激活的情况下
3、会自动产生 接口未分配IP地址和子网掩码，路由器不会从该接口转发数据包 采用特权模式下的show命令来查看状态 路由一般是到某个网络查看接口状态串行链路配置要点 串行链路中需要两端都配置，串行接口才会UP 串行链路的两端不需使用相同接口，但两者的IP地址必须属于同一子网 串行链路在DCE端需要启动时钟信号静态路由和动态路由 静态路由：S 网络中仅包含几台路由器适合用静态路由动态路由 使用动态路由协议将远程网络添加到路由表。 动态路由协议功能：网络发现，更新和维护路由表路由表原理 每台路由器根据自身路由表的信息独立决策 一个路由器的路由表中的包含某些信息并不表示其它路由器也包含相同的信息 有关两个网络之间路径的路由信息并不能提供反向路径的路由信息数据包转发的两个过程 路径决定:在路由表中搜索能匹配目的IP地址的网络地址 交换功能：通过路径决定能确定送出接口后，将数据包封装成送出接口的数据链路帧路由配置介绍 一个网络路由到末节网络使用静态路由，末节网络是只能通过单条路由访问的网络Ip route命令路由的递归查找 R1到达远程网络192.168.2.0/24静态路由，如何才能转发到出接口呢？1）查找下一跳172.16.2.22）查找与172.16.2.2相匹配的路由得到送出接口为serial0/0/0带以太网接口的静态路由汇总路由 若路由器上有三条静态路由默认路由
