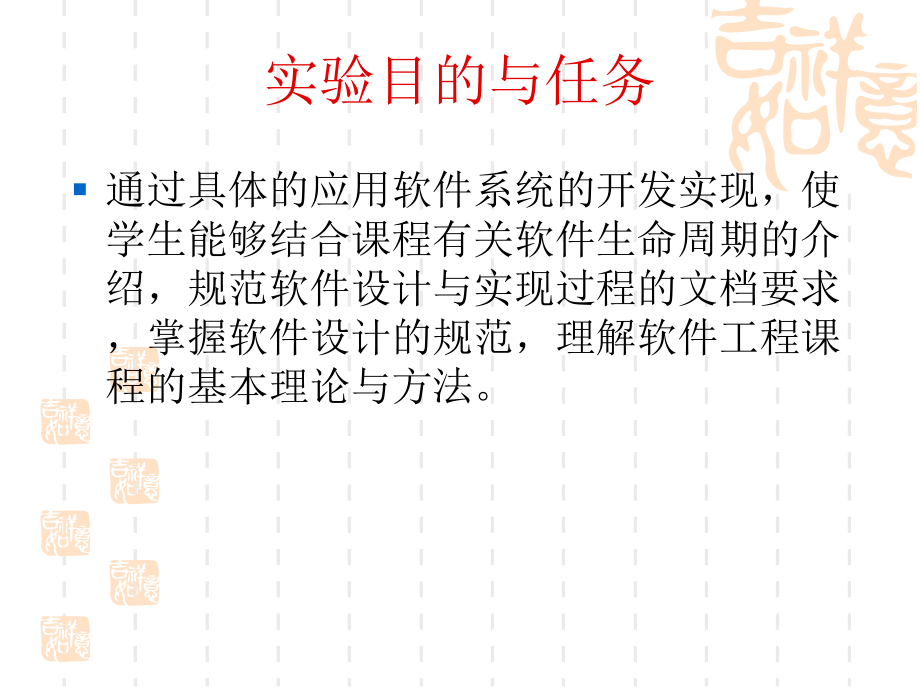

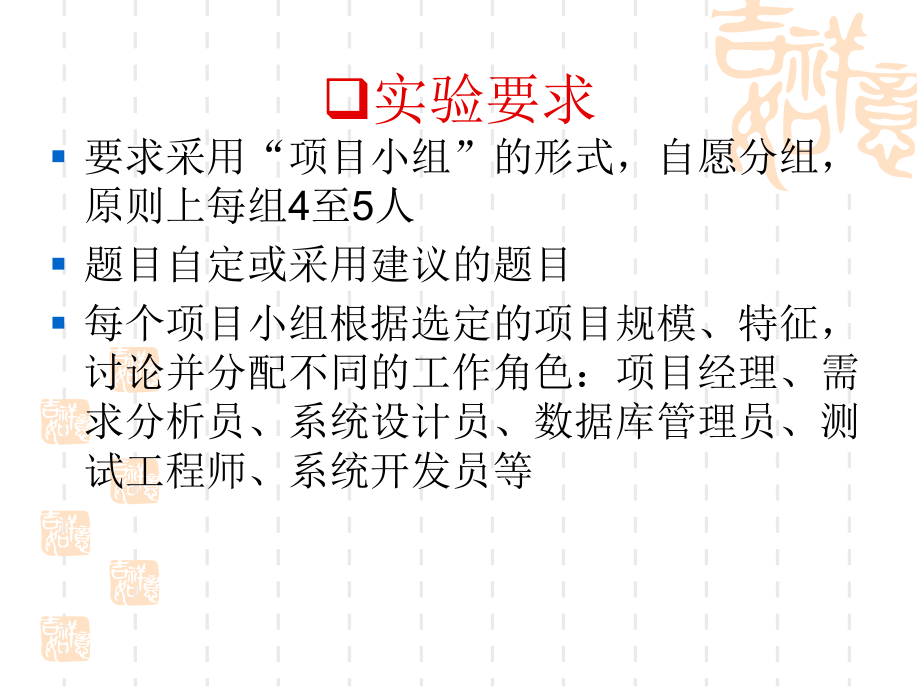

1、软件工程课程设计实验目的与任务 通过具体的应用软件系统的开发实现，使学生能够结合课程有关软件生命周期的介绍，规范软件设计与实现过程的文档要求，掌握软件设计的规范，理解软件工程课程的基本理论与方法。q实验要求 要求采用“项目小组”的形式，自愿分组，原则上每组4至5人 题目自定或采用建议的题目 每个项目小组根据选定的项目规模、特征，讨论并分配不同的工作角色：项目经理、需求分析员、系统设计员、数据库管理员、测试工程师、系统开发员等q实验要求（续） 共同完成一个题目的开发工作，包括需求分析、概要设计，详细设计、编码实现和测试工作，完整的经历软件的开发流程，完成需求规格说明书、概要设计说明书、详细设计说
2、明书、源代码、测试报告等文档及程序的编写工作。q实验环境 文档工具MS Office 2003/2007/2013 项目管理:MS Project UML建模IBM Rational RoseMS VisioSybase Powerdesignerq实验报告提交 项目计划书（Word, Excel,Project）项目总体描述（系统目标及边界）项目总体规模、工作量和成本项目计划（进度、里程碑、时间表）人员及其分工 需求说明书需求定义文档UML用例模型q实验报告提交（续） 设计方案总体设计文档类图顺序图/协作图（部分）状态图/活动图（部分）详细设计文档（部分）架构模型（包图、组件图） UML部署
3、图q实验报告提交（续） 测试文档单元测试（JUnit）系统测试（测试用例） 用户说明书 项目总结报告 以上实验报告以小组为单位逐个提交q实验进度项目第一次实验项目第一次实验 分组分组 选题选题 熟悉实验工具和环境熟悉实验工具和环境 讨论、研究题目讨论、研究题目 根据软件开发过程定计划根据软件开发过程定计划 角色分工角色分工 具体计划列入项目计划书具体计划列入项目计划书参考题目一：宠物商店电子商务网站 PetStore是一个集客户购物、下订单、订单处理、销售统计等功能于一体的例子。通过浏览器，让客户可以查询宠物，把货物放入购物车，创建账户/登陆账户，创建订单，通过信用卡支付等。开发一个网上招聘系
4、统，招聘单位可以发布职位信息，查收简历，发送通知，设置试题库，建立问卷等，应聘者可以浏览职位信息，应聘职位，提交简历、参加在线考试等，系统管理员可以对系统用户进行管理。参考题目二：网上招聘系统 毕业设计指导网站的目的是使学生和教师能够通过网络进行毕业设计辅导，这样能够得到最新的毕业设计信息，更好的辅导效果，还可以增设选题等功能。参考题目三：毕业设计指导网站 教务处课程管理网站的目的是使教务处方便地管理学生的选课情况、学习成绩等信息，并通过该系统向学校的其他管理部门提供或获取数据。参考题目四：教务处课程网站 本实验要求设计实现一个小型的仓库管理系统，系统的具体功能要求：能实现对商品信息的录入、查
5、看、修改、删除等基本操作。要求对数据库进行设计，商品类型信息的维护。参考题目五：小型仓库管理系统图书馆图书管理工作主要是围绕读者、图书和工作人员的借还书展开工作。以下是图书馆工作人员和部分读者的需求。图书馆的可外借资源包括图书和期刊，借阅期限分别是3个月和1个月。期刊还需要记录期刊中每篇文章的题目、作者、关键字、摘要等信息，以便读者检索、查询。读者来图书馆借书，可能先查询书库的图书记录。查询有两种结果，如果查到则记下书号，交给工作人员，然后等候办理借书手续。如果查询不到，则可以进行预约登记。办理借书手续时先要出示图书证，如果借书数量超出规定，则提示。工作人员登记借阅人信息、借阅的图书信息、借出
6、时间和应还书时间。系统自动修改书库的图书记录、读者库信息。当一位读者还书时，工作人员根据图书证编号，找到读者的借书信息，查看是否超期，如果已经超期，则进行超期处罚，打印出罚款单给读者；最后清除借阅记录，该书设置为可借状态。图书注销，如果图书丢失或旧书淘汰，则将该书从书库中清除。参考题目六：图书馆图书管理系统 建立一个分布式、互动式的远程教学平台，为教师教学、学生学习提供比较完整的教学解决方案。其主要功能包括通知发布、参考资料发布、电子课件发布、学生作业提交、帮助教师批改学生作业、帮助学生复查批改后的作业。 参考题目七：远程教学网站附录：课程设计分解实验 系统需求分析 系统概要设计 系统详细设计
7、 系统编码实现 系统测试系统需求分析一实验目的一实验目的1.选择要设计的系统，使用UML进行需求分析，了解所要完成系统的功能需求，性能需求，接口需求等。2.学习使用rational rose 或其它软件工程工具绘制用例图、活动图。二准备知识二准备知识1.Rational Rose是面向对象的CASE工具，了解Rational Rose的使用方法。2.学习UML的用例图、活动图。三、实验内容三、实验内容使用Rose 绘制系统的用例图，写出需求规格说明书。1.Rational Rose介绍Rational Rose是基于UML而产生的，是软件开发过程中的不可或缺的一个建模工具。（1）Rationa
8、l Rose的特点：支持多种语言,如Ada、CORBA、Visual Basic、Java等； 支持模型的Internet发布；可以生成简单、清晰且定制灵活的文档；双向工程保证了模型和代码高度一致；支持逆向工程，建立代码框架；支持多种关系型数据库的建模；从需求分析到测试，在整个软件生命周期中，都为团队开发提供强有力的支持。（2）Rational Rose的作用整个开发团队可以使用用例图，来获得一个系统高层次的视图，并且可以协商项目的范畴；项目经理可以使用用例图和文档，把项目分解成便于管理的多个模块；系统分析员和客户在看到用例规格描述文档的时候，就可以明白系统将会提供什么样的功能；技术编写者在看
9、到用例规格描述文档时，就可以着手编写用户手册和培训计划；系统分析员和软件开发者在看到时序图和协作图时，就可以明白整个系统的逻辑流程、对象以及对象之间的消息2.安装Rational Rose 双击Rational Rose 2003的安装程序，进入安装界面；按照系统提示一步一步完成系统的安装。其中在选择安装产品时，选择“Rational Rose Enterprise Edition”；并且在设置创建程序位置时，选择创建一个本地的应用程序而非网络的，即选择“Desktop installation from CD”。 安装成功，进入Rational Rose界面，如图所示。图 Rational
10、Rose打开界面3.Rational Rose界面介绍(1) Browser窗口: 浏览器窗口，用于快速启动模型；(2) Documentation窗口：文档窗口，用于快速访问通用命令；(3) Diagram窗口：编辑区，用于显示和编辑多个UML图；(4) 日志窗口：用于观看错误和各种各样命令的结果报告；(5) 工具栏窗口：显示有关工具图标。 其中绘制用例图时的工具栏图标如图所示。 （1）selection tool 选择工具（2）text box 文本框（3） note 注释（4）anchor note to item 用锚把项目与注释链接在一起（5）package 包（6）use case
11、 用例（7）actor 角色（8）unidirectional association 单项链接（9）dependency or instantiates 依赖或实例化(10) generalization 泛化4.Rose创建模型Rose创建的模型文件后缀名为.mdl，模型的创建的一般步骤:(1) 创建模型点击菜单栏中【File】项，选择【New】选项，或者直接点击标准菜单栏中的【Create New Model or File】按钮；弹出如图所示的对话框，选择要用到的框架，单击【OK】按钮，或者【Cancel】按钮。(2) 保存模型保存模型是创建模型的逆过程，点击菜单栏中【File】项，选
12、择【Save】选项，或者直接点击标准菜单栏中的【Save Model,File,or Script】按钮；(3) 发布模型点击菜单栏中的【Tools】项，选择【Web Publisher.】项，跳出如图所示对话框；在图中，选择要发布到web页面上的内容和HTML页面要保存的位置，单击【Publish】按钮，Rose模型就发布到web页面上，打开所保存的.html文件，就可以看到Rose模型。 图rose web publish5.使用Rational Rose绘制用例图创建用例图(1) 选定浏览器窗口中的【Use Case View】;(2) 单击鼠标右键，在弹出的快捷菜单中选择【New】;(
13、3) 在菜单【New】产生的下级菜单中选择要新建的图【Use Case Diagram】。6创建参与者、用例参与者、用例、以及两者的关系，是用例图的主要组成元素。下面有两种方式创建用例图所需的元素：(1) 单击编辑区工具栏的图标，然后在编辑区单击鼠标左键；(2) 在浏览器窗口中创建所需要的元素，将浏览器中的元素拖动编辑区。图 客户端得功能用例图7. 建立用例规约(Use Case Specification) 在选择要设计用例规约的用例单击鼠标右键，选择菜单【Open Specification.】,从而打开如图1-5所示对话框。用户可以在用例属性设置标签中对一些属性进行设置。Name(名称)
14、：设置用例的名称；Stereotype(类型)：用例的类型；Rank(级别)：对用例进行层次划分；在图所示的用例属性设置窗口中，我们通常将用例规约写在【Documentation】对象窗口中。图 用例属性设置四实验指导四实验指导（1）图书管理系统的用例图图书馆系统用例图 还书过程活动图 借书过程活动图以网上招聘系统为例对系统的需求分析用例，网上招聘系统可以分为两个主要的组成部分，一个是客户端子系统，一个是管理端子系统。客户端子系统主要是指应聘者通过登录招聘网站进行操作的功能，即应聘功能。管理端子系统是招聘公司的管理人员发布招聘职位，整理应聘者简历，面试等功能。系统主用例图 客户端活动图 HR角
15、色关系图管理用户具体说明如下：HR试题管理者： 管理知识库、组织相关试题。职位发布者：根据公司的需要发布相应的职位需求。面试管理者：整理应聘者简历、对合适者进行面试。系统管理员：通过管理端对系统用户进行管理的人员，这个Actor主要负责对管理端用户的增加，权限的设置等功能。 客户端功能用例图 管理端用例图系统概要设计一实验目的一实验目的1.对系统进行概要设计，主要完成对系统框架的设计。2.学习使用Power Designer设计数据库表。二准备知识二准备知识1.数据库概念模型和数据库物理模型的设计，Power Designer的使用。2.系统框架的分类和设计方法。三实验内容三实验内容使用Pow
16、er Designer设计数据库物理模型，并创建数据库，根据需要分析设计系统框架。1. 打开Power Designer打开程序，选择菜单“程序-Sybase-Power Designer6.1 32bitsAppModel for PowerBuilder”，打开程序主界面如图所示。常用工具介绍：Pointer：指针，用它来选择操作对象。lasso ：套索，用虚线选择多个对象，可在页面上进行动态调整位置。Grabber：强制选取，选取当前页面上所有对象。table：表view：视图scissors：裁剪，剪切对象reference：参照，从表连接到主表，自动创建参照关系。property:属性，快速打开对象的属性对话框。2.创建数据模型（1）新建数据模型单击菜单“新建”，打开数据库选择对话框，在其中选择要建立的数据库类型。如图所示。选择目标数据库对话框注：使用Power Designer6.1版本的工具，由于比较早，没有现在高版本的数据库，可以采用其中最接近当前版本的数据库，如Access 2003可以使用Access 97&95版，Microsoft SQL Server2000可
