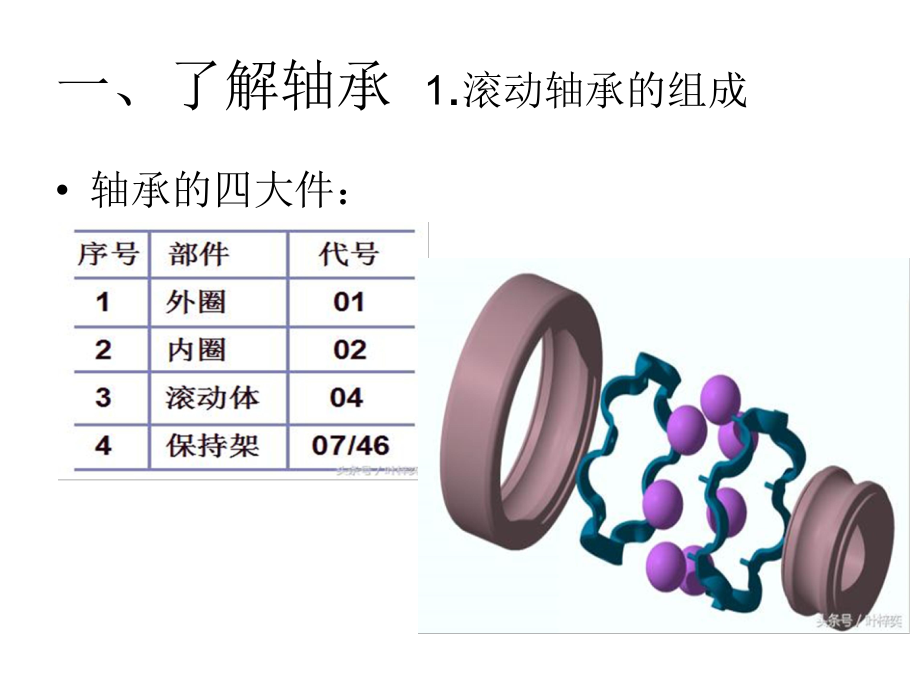

1、内容 一、了解轴承 二、轴承型号含义 三、轴承密封方式 四、轴承类型介绍 五、如何选型、安装和润滑 六、油封安装及注意事项 七、轴承的损伤情况解析一、了解轴承 1.滚动轴承的组成 轴承的四大件： 2.滚动轴承的组成为了适用于某些特殊的使用要求，有的轴承会增加或减少一些零件。3.滚动轴承四大件的功能内圈通常与轴是紧配合，并与轴一起旋转。外圈通常与轴承座孔或机械部件的壳体配合，起支撑作用。滚动体借助保持架均匀的排列在内、外圈之间，它的行状 、大小和数量直接决定轴承的承载能力。保持架将滚动体均匀的分隔开，引导滚动体在正确的轨道上运动。4.滚动体的类型5.保持架的类型6.滚动轴承的分类方式 6.1按照

2、轴承所承受的载荷方向分类; 6.2按照轴承滚动体形状分类; 6.3按照轴承的外形尺寸大小分类; 6.4按照轴承运动方式分类; 6.5按照轴承滚动体的列数分类; 6.6按照轴承部件是否可分离进行分类;6.1 按照轴承所承受的载荷方向分类： （1）向心轴承 （2）推力轴承向心轴承包括径向接触轴承和向心角接触轴承。径向接触轴承公称接触角为0，主要用于承受径向载荷，也能在承受径向载荷的同时，承受不大的轴向载荷。向心角接触轴承公称接触角大于0到45的向心轴承，能承受轴向和径向的联合载荷推力轴承包括轴向接触轴承和推力角接触轴承。轴向接触轴承公称接触角为90的推力轴承，仅用于承受轴向载荷。推力角接触轴承公称

3、接触角大于45但小于90推力轴承，主要用于承受轴向载荷，也能在承受轴向载荷的同时承受较小的径向载荷。6.2 按照滚动体的类型滚动轴承可分为：（1）球轴承 （2）滚子轴承圆柱轴承与滚针轴承的区分原则: 从形状上看，滚针和滚柱区别的标准有两种：第一就是比例2.5为分界点。 第二种标准是以比例4为标准。 从受力的角度来讲，滚针完全不承受轴向力（滚针的端面是不磨的，如果和挡肩接触，则摩擦非常大），而滚柱，如果滚道带挡肩的话是可以承受一定轴向力的，当然不能太大，原则是不超过径向力的1/10。从应用上看，滚针主要应用于空间受限制的场合，所以汽车，摩托车，纺机上应用广泛。而且滚针的内圈是选配的，说白了就是如

4、果轴的硬度，粗糙度等符合要求的，可以不配内圈（空间本来就有限），但是如果轴的加工程度比较低，或者比较软，则需要另配内圈作为滚道。而滚柱常用于支撑轴的浮动端，以吸收轴的膨胀量。扎机上四列滚柱用的较多，主要是滚柱承载力非常大。6.3 按照滚动体的类型滚动轴承可分为： 1、微型轴承公称外径尺寸范围D 26mm的轴承； 2、小型轴承公称外径尺寸范围为26 D60mm的轴承； 3、中小型轴承公称外径尺寸范围为60 D120mm的轴承； 4、中大型轴承公称外径尺寸范围为120 D200mm的轴承； 5、大型轴承公称外径尺寸范围为200 D400mm 的轴承； 6、特大型轴承公称外径尺寸范围400 D200

5、0mm的轴承； 7、重大型轴承公称外径尺寸范围D2000mm的轴承；7.滚动轴承的特点 摩擦系数小，能耗少，机械效率高； 外形尺寸已标准化，具有互换性，安装、拆卸和维 一修都很方便； 轴向结构紧凑，使机器的轴向尺寸大为减少； 精度高、磨损小、寿命长，且能在较长的时间内保一持轴的安装精度； 具有自动调心特性的轴承，当主轴有轻微挠曲或配一合部件不同心时仍能正常工作； 适宜于专业化大批量生产，质量稳定、可靠，生产一效率高，成本低；8.加工过程 滚子轴承 球轴承世界著名轴承品牌 1、瑞典 SKF (SKF集团成立于1907年,全球领先的滚动轴承供应商,斯凯孚集团中国有限公司)2、日本NSK (于191

6、6年,是日本国内第一家设计生产轴承的厂商,日本精工株式会社)3、日本KOYO (轴承、汽车动力驾驶和机械设备领域的龙头企业,光洋电子(无锡)有限公司)4、德国FAG-INA (德国舍弗勒集团是全球范围内生产滚动轴承和直线运动产品的领导企业)5、日本NTN (创业于1918年,NTN恩梯恩是世界最大轴承生产商之一)6、日本NMB(创建于1951年,世界上著名的微型和小型轴承生产企业,诺信德轴承有限公司)7、美国TIMKEN (含旗下TORRINGTON品牌,铁姆肯是全球领先的轴承合金钢及相关配件制造商）8、ZWZ瓦房店轴承 (中国驰名商标,最具竞争力品牌,国内轴承品牌,瓦房店轴承集团有限责任公司

7、)9、LYC洛阳轴承 (中国轴承行业规模最大的综合性轴承制造企业之一,洛阳LYC轴承有限公司)10、HRB哈尔滨轴承 (第一批国产轴承品牌,国内轴承十大品牌,哈尔滨轴承集团公司)二、轴承类型代号滚动轴承的种类很多。为了便于选用，国家标准规定用代号来表示滚动轴承。代号能表示出滚动轴承的结构，尺寸，公差等级和技术性能等特性。 滚动轴承代号用字母加数字组成。完整的代号包括前置代号、基本代号和后置代号三部分。基本代号表示轴承的基本类型，结构和尺寸，是轴承代号的基础。1.基本代号2.尺寸系列代号尺寸系列代号由轴承的宽（高）度系列代号（一位数字）和直径系列代号（一位数字）左右排列组成。它反映了同种轴承在内

8、圈孔径相同时内、外圈的宽度，厚度的不同及滚动体大小不同。显然，尺寸系列代号不同的轴承其外廓尺寸不同，承载能力也不同。 尺寸系列代号有时可以省略：除圆锥滚子轴承外，其余各类轴承宽度系列代号“0”;均省略；深沟球轴承和角接触球轴承的10尺寸系列代号中的“1”可以省略；双列深沟球轴承的宽度系列代号“2”可以省略例： NSK轴承 6203ZZC3ER H NS7S66203为轴承的基本型号ZZ为铁盖密封,此外还有VV,DDW,DDU等C3为径向游隙,此外还有C4,CN(省略)等ER为音响等级,此外还有E,U6U227,U378等H 为工厂代号,昆山工厂NS7为润滑脂,S为润滑脂量6为包装代号.三.轴承

9、不同类型的密封方式轴承的防尘盖其实有很多种类型，球轴承和滚子轴承有不同类型的密封方式。用于密封轴承的盖子通常被称为防尘盖。防尘盖可以延长轴承寿命防止杂质进入轴承内部的临界表面，并帮助轴承保持润滑剂。不同类型的防尘盖可能是在相同的轴承上使用。特殊设计的防尘盖也可用于普通进口轴承。以下我们常见的几种类型：1.ZZS型防尘盖： ZZS型防尘盖可移动，非接触式金属防尘盖安在外环与卡线中。这 类防尘盖由300系列不锈钢制造，只适用在微型轴承。最高工作温 度是600F.因没有接触内环，所以扭矩、速度和安装可以相比一个 开放的轴承。可拆除防尘盖，清洗和重新润滑。单独一个屏蔽时为 ZS标志。2.ZZ型防尘盖：

10、 ZZ型防尘盖不可移动的，非接触式金属防尘盖扣在外环上。这类防 尘盖一旦安装不能被拆除。这类防尘盖由300系列不锈钢制造。对 于较大的轴承，防尘盖是由1008或1010条钢制造。最高工作温度是 450F.因没有接触内环，所以扭矩、速度和安装可以相比一个开放 的轴承。单独一个屏蔽时为Z标志。3.2RS式防尘盖： 2RS式防尘盖是模压橡胶密封。这类防尘盖有结构钢嵌入丁腈橡胶中。 防尘盖固定在外环槽。这类防尘盖可以拆下，但必须小心使用，不要弯曲 或剪切密封唇。最高工作温度是240F.这类防尘盖在恶劣的环境下，比金 属防尘盖对轴承地保护性更好。这类型会导致增加扭矩，降低了轴承的最 大速度。一定的润滑油

11、会与橡胶发生化学反应。4.3Ru型防尘盖： 3Ru型防尘盖模压橡胶密封件，非接触型。这类防尘盖有结构钢嵌入 丁腈 橡胶中。防尘盖固定在外环槽。这类防尘盖可以拆下，但必须小心使用， 不要弯曲或剪。最高工作温度是240F.这类密封唇比2RS要薄，并且不接 触内环。它提供了比型ZZ更好保护，但在扭矩上和2RS型效果接近。一定 的润滑油会与橡胶发生化学反应。5.2vs型防尘盖： 2vs型防尘盖是模压橡胶密封。这类防尘盖有结构钢嵌入氟橡胶中。防尘盖 固定在外环槽。这类防尘盖可以拆下，但必须小心使用，不要曲或剪切密 封唇。最高工作温度是400F.这类防尘盖在恶劣的环境下，比金属防尘盖 对轴承地保护性更好。

12、这类型会导致增加扭矩，降低了轴承的最大速度。 该密封具有优良的耐化学性。 6.玻璃增强聚四氟乙烯密封： 玻璃增强聚四氟乙烯密封保留在外环与卡线。这类防尘盖可以拆下，但必 须小心使用，不要弯曲或剪切密封唇。最高工作温度是400F.这类密封与 内圈在受污染的环境中提供更好的保护比金属屏蔽触点。然而，这导致增 加扭矩，降低了轴承的最大速度能力。该密封具有优良的耐化学性。为 一个单一的密封代码TS聚四氟乙烯密封，仅适用于某些系列轴承。 正如前面提到的，它是可能得到一个组合在一个单一的轴承盖。例如，一个密封和屏蔽的组合，如RSZ，能提供从污染物相比，双屏蔽增加保护（ZZ或ZZS）。RSZ组合会表现出更小

13、的转矩比2RS配置。轴承的侧密封将被定位，它面对的是污染环境。其他类型：迷宫式密封件双唇橡胶密封圈毛毡密封件-毛毡密封由固定在轴承外圈的两块金属板。通常只有在较大的孔的轴承。四、轴承类型介绍 一、角接触球轴承套圈与球之间有接触角，标准的接触角为15、30和40，接触角越大轴向负荷能力也越大，接触角越小则越有利于高速旋转，单列轴承可承受径向负荷与单向轴向负荷。结构上为背面组合的两个单列角接触球轴承共用内圈与外圈，可承受径向负荷与双向轴向负荷。 主要用途： 单列：机床主轴、高频马达、 燃汽轮机、离心分离机、小型汽车前轮、 差速器小齿轮轴。 双列：油泵、罗茨鼓风机、空气压缩机、 各类变速器、燃料喷射

14、泵、印刷机械。二、调心球轴承 双排钢珠，外圈滚道为内球面型，因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正，圆锥孔轴承通过使用紧固件可方便地安装在轴上，主要承受径向载荷。 主要用途：木工机械、纺织机械传动轴、立式带座调心轴承。 三、调心滚子轴承 该类轴承在球面滚道外圈与双滚道内圈之间装有球面滚子，按内部结构的不同，分为R、RH、RHA和SR四种型式，由于外圈滚道的圆弧中心与轴承中心一致，具有调心性能，因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正，可承受径向负荷与双向轴向负荷。 主要用途：造纸机械、减速装置、铁路车辆车轴、轧钢机齿轮箱座、轧钢机辊道子、破碎机、振动筛、印刷机械、木工

15、机械、各类产业用减速机、立式带座调心轴承。 五、圆锥滚子轴承 该类轴承装有圆台形滚子，滚子由内圈大挡边引导，设计上使得内圈滚道面、外圈滚道面以及滚子滚动面的各圆锥面的顶点相交于轴承中心线上的一点。单列轴承可承受径向负荷与单向轴向负荷，双列轴承可承受径向负荷与双向轴向负荷，适用于承受重负荷与冲击负荷。 主要用途：汽车：前轮、后轮、变速器、差速器小齿轮轴。机床主轴、建筑机械、大型农业机械、铁路车辆齿轮减速装置、轧钢机辊颈及减速装置。四、推力调心滚子轴承 该类轴承中球面滚子倾斜排列，由于座圈滚道面呈球面，具有调心性能，因此可允许轴有若干倾斜，轴向负荷能力非常大，在承受轴向负荷的同时还可承受若干径向负

16、荷，使用时一般采用油润滑。 主要用途：木工机械、纺织机械传动轴、立式带座调心轴承。 六、深沟球轴承 在结构上深沟球轴承的每个套圈均具有横截面大约为球的赤道圆周长的三分之一的连续沟型滚道。深沟球轴承主要用于承受径向载荷，也可承受一定的轴向载荷。当轴承的径向游隙增大时，具有角接触球轴承的性质，可承受两个方向交变的轴向载荷。与尺寸相同的其它类型轴承相比，该类轴承摩擦系数小，极限转速高，精度高，是用户选型时首选的轴承类型。 主要用途：汽车、拖拉机、机床、电机、水泵、农业机械、纺织机械等。 七、推力球轴承 由带滚道的垫圈形滚道圈与球和保持架组件构成，与轴配合的滚道圈称做轴圈，与外壳配合的滚道圈称做座圈。双向轴承则将中圈秘轴配合，单向轴承可承受单向轴向负荷，双向轴承可承受双向轴向负荷（二者均不能承受径向负荷）。 主要用途：汽车转向销、机床主轴。 八、推力滚子轴承 推力滚子轴承用于承受轴向载荷为主的轴，经向联合载荷，但经向载荷不得超过轴向载荷的55%。与其它推力滚子轴承相比，此种轴承摩擦因数较低，转速较高，并具有调心能力。29000型轴承的滚子为非对称型球面滚子，能减小棍子和滚道在工作中的相对滑动，
