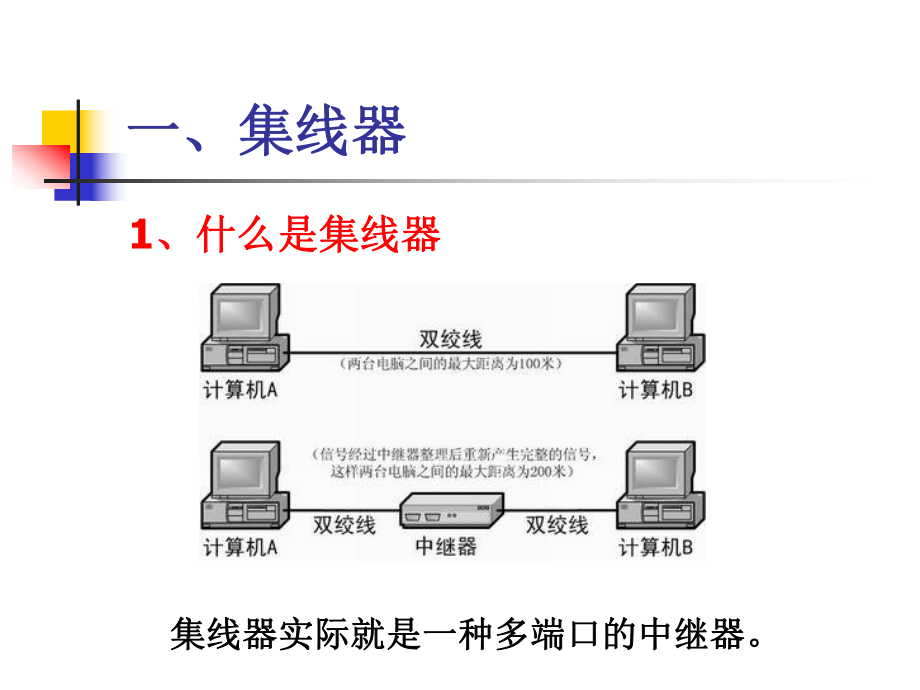

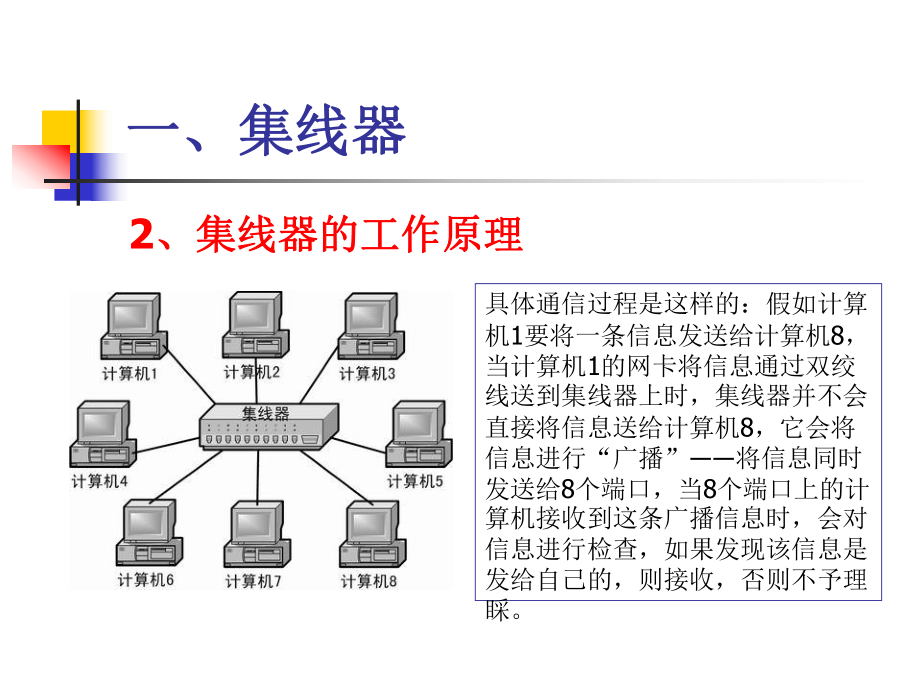

1、集线器、交换机与路由器集线器、交换机与路由器一、集线器一、集线器1、什么是集线器、什么是集线器 集线器实际就是一种多端口的中继器。集线器实际就是一种多端口的中继器。一、集线器一、集线器2、集线器的工作原理、集线器的工作原理具体通信过程是这样的:假如计算机1要将一条信息发送给计算机8,当计算机1的网卡将信息通过双绞线送到集线器上时,集线器并不会直接将信息送给计算机8,它会将信息进行“广播”将信息同时发送给8个端口,当8个端口上的计算机接收到这条广播信息时,会对信息进行检查,如果发现该信息是发给自己的,则接收,否则不予理睬。一、集线器一、集线器3、集线器的特点、集线器的特点(1)共享带宽 如:一个

2、带宽为10Mb的集线器上连接了8台计算机,当这8台计算机同时工作时,则每台计算机真正所拥有的带宽是10/8=1.25Mb! (2)半双工二、交换机二、交换机1、什么是交换机、什么是交换机 对共享工作模式的改进对共享工作模式的改进二、交换机二、交换机n交换数据帧交换数据帧n构造维护交换地址表构造维护交换地址表 n(1)如果数据帧的目的MAC地址是广播地址或者组播地址,则向交换机所有端口转发(除数据帧来的端口); n(2)如果数据帧的目的地址是单播地址,但这个地址并不在交换机的地址表中,那么也会向所有的端口转发(除数据帧来的端口); n(3)如果数据帧的目的地址在交换机的地址表中,那么就根据地址表

3、转发到相应的端口; n(4)如果数据帧的目的地址与数据帧的源地址在一个网段上,它就会丢弃这个数据帧,交换也就不会发生。 移走移走 地址学习A站发送一帧数据到站发送一帧数据到C站站 交换机交换机(网桥网桥)通过学习数据帧中的源地址,发现通过学习数据帧中的源地址,发现A站的站的MAC地址是在地址是在E0端口端口所连接的网段上,将这个关系项纪录到地址表中所连接的网段上,将这个关系项纪录到地址表中 A站到站到C站的这个数据帧将被发送到站的这个数据帧将被发送到E1、E2、E3(未知目的地状况下的单播未知目的地状况下的单播unknown unicast) 地址学习 交换机的特点交换机的特点n1、独享带宽

4、如:当A主机向D主机发送数据时,B主机可同时向C主机发送数据,而且这两个传输都享有网络的全部带宽假设此时它们使用的是10Mb的交换机,那么该交换机此时的总流通量就等于210Mb=20Mb。 n2、全双工三、路由器三、路由器1、什么是路由器、什么是路由器n路由器是一种连接多个网络或网段的网络路由器是一种连接多个网络或网段的网络设备,它能将不同网络或网段之间的数据设备,它能将不同网络或网段之间的数据信息进行信息进行“翻译翻译”,以使它们能够相互,以使它们能够相互“读读”懂对方的数据,从而构成一个更大懂对方的数据,从而构成一个更大的网络。的网络。n路由器是一种典型的网络层设备。路由器是一种典型的网络

5、层设备。三、路由器三、路由器2、路由器的原理和作用、路由器的原理和作用其工作原理如下:(1)工作站A将工作站B的地址120.0.5连同数据信息以数据帧的形式发送给路由器1。(2)路由器1收到工作站A的数据帧后,先从报头中取出地址120.0.5,并根据路径表计算出发往工作站B的最佳路径:R1-R2-R5-B;并将数据帧发往路由器2。(3)路由器2重复路由器1的工作,并将数据帧转发给路由器5。(4)路由器5同样取出目的地址,发现120.0.5就在该路由器所连接的网段上,于是将该数据帧直接交给工作站B。(5)工作站B收到工作站A的数据帧,一次通信过程宣告结束 四、三者的区别四、三者的区别n集线器:纯硬件、用于连接网络终端、不能打集线器:纯硬件、用于连接网络终端、不能打破冲突域和广播域。破冲突域和广播域。n交换机:拥有软件系统、用于连接网络终端、交换机:拥有软件系统、用于连接网络终端、能够打破冲突域,但是不能分割广播域。能够打破冲突域,但是不能分割广播域。n路由器:拥有软件系统、用于连接网络、可以路由器:拥有软件系统、用于连接网络、可以打破冲突域也可以分割广播域,是连接大型网打破冲突域也可以分割广播域,是连接大型网络的必备设备。络的必备设备。
