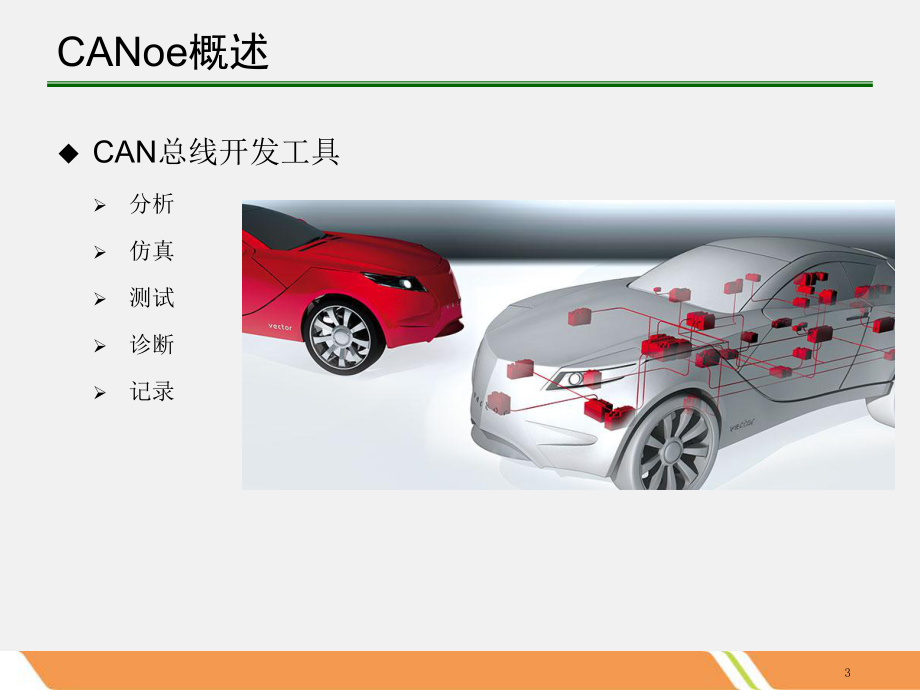

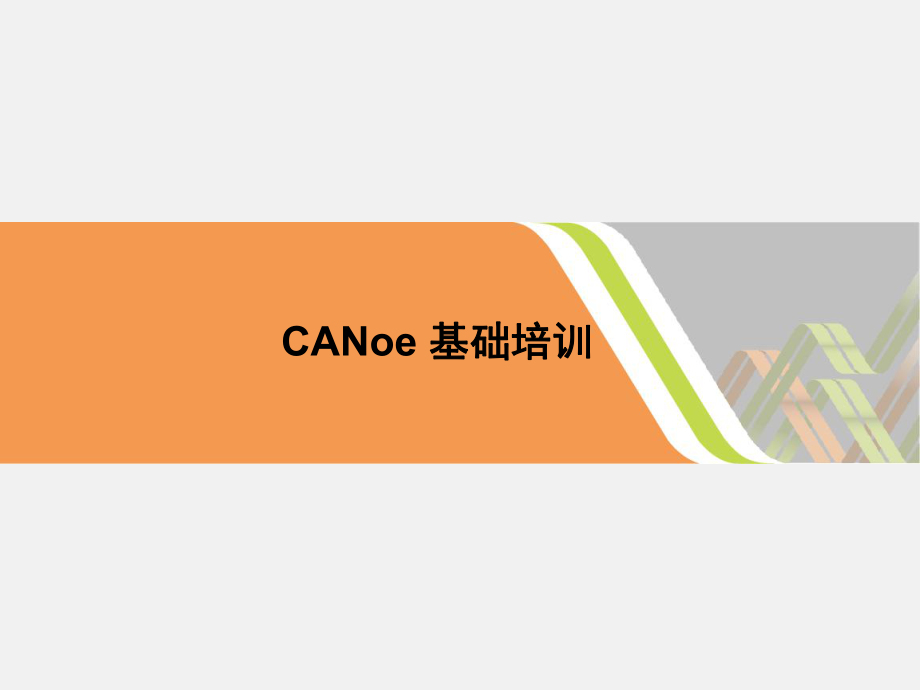

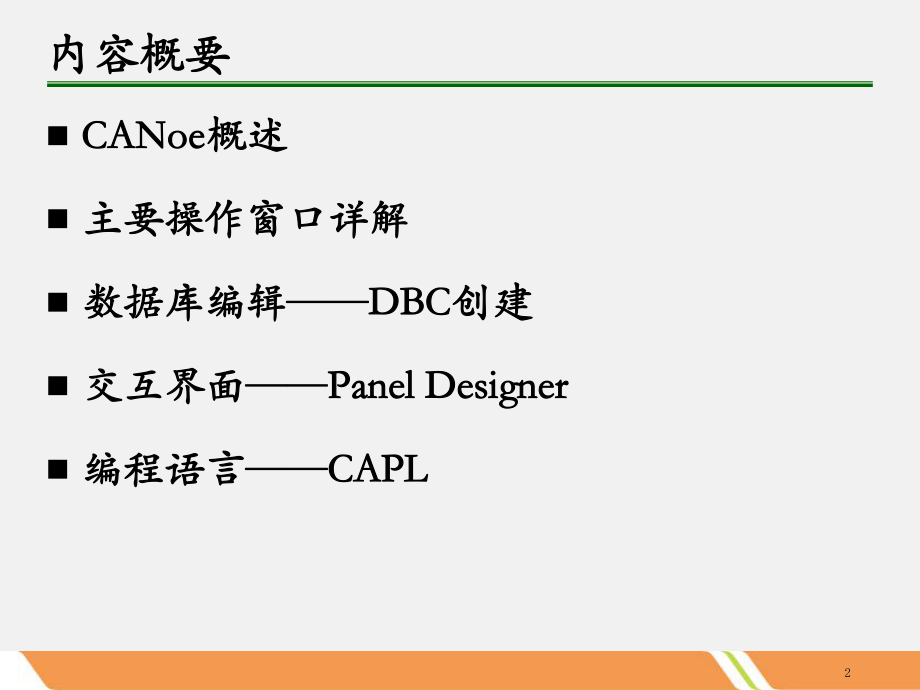

1、CANoe 基础培训基础培训 2nCANoeCANoe概述概述n主要操作窗口详解主要操作窗口详解n数据库编辑数据库编辑DBCDBC创建创建n交互界面交互界面Panel DesignerPanel Designern编程语言编程语言CAPLCAPL内容概要内容概要 3CANoe概述uCAN总线开发工具分析仿真测试诊断记录 4CANoe专业的总线仿真测试工具总线系统： 支持CAN、LIN，MOST，FlexRay，Ethernet等各种总线系统。 CAN高层协议： 支持SAEJ1939，ISO11783，SAEJ1587，CANope，MCnet，GMLAN，XCP，CANaerospace，Ca
2、r2X，AFDX和K-Line等。 扩展支持u 支持网络及诊断数据库（DBC，LDF，FIBEX，MOST function catalog、NCF、CDD、ODX）；u 具备用户可编程能力（CAPL）；u 无缝集成MATLAB/SIMULINK仿真模型；u 可创建用户自定义面板来控制仿真和测试过程以及显示分析数据（panel designer）；u 可通过VT system读取控制外部I/O信号；u 可与vTESTstudio联合使用，实现自动化测试；u 包含各种国际标准协议的动态链接库（AUTOSAR NM、KWP2000、 OSE NM、ISO 15765-2、UDS）等。 5CANoe
3、在开发V流程中的作用设备制造商供应商需求分析ECU开发功能测试4 需求分析与网络模型创建 ECU开发及仿真测试 运行与诊断检测 6需求分析和网络设计仿真总线.网络模型搭建 7网络组件开发仿真总线.真实总线残余总线仿真virtual sub system 8网络运行与监测real bus真实总线系统监测 9CANoe系统组成MOSTVN16xxVN2640VN7572VN7610CAN/LINCAN/FlexRayC A N oeDBCLDF (LIN)FIBEX, ARXML (FlexRay)Fkt. Katalog (MOST)VN7600CAN/FlexRayVN8900CAN/LIN/
4、FlexRayEthernetVN7572VN7640CAN/LINFlexRay/Ethernet 10u硬件接口卡 &“Keyman”VN16XXu收发器CANcab (CANpiggy)l1041, 1054，1057LINcab (LINpiggy)l7269CAN卡 11硬件通道设置u硬件接口CAN卡类型（编号）收发器类型l应用程序通道应用程序License信息 12License信息uVector License Client 13软件通道设置uCANoe通道数量设置Configuration-OptionslGeneralChannel Usage 14软件通道设置n硬件通道与软
5、件通道对应 15nCANoeCANoe概述概述n主要操作窗口详解主要操作窗口详解n数据库编辑数据库编辑DBCDBC创建创建n交互界面交互界面Panel DesignerPanel Designern编程语言编程语言CAPLCAPL内容概要内容概要 16欢迎进入CANoe的世界uCANoe8大窗口lMeasurement SetuplSimulation SetuplTrace WindowlGraphic WindowlData WindowlStatistics WindowlWrite WindowlPanel Window 17CANoe基本窗口nSimulation Setupu硬件设
6、置u添加节点 网络节点 发生器 交互式发生器 CAPL节点 回放节点u添加Databaseu添加网络 18交互式发生器 19CANoe基本窗口nMeasurement Setup显示分析窗口 Tace Data Graphic Statistics Write Loging 20基本窗口nTrace Window报文ID和报文名称信号时间（相对/绝对）通道DLCDir（Tx/Rx） 21基本窗口nGraphics Window显示信号曲线不同的颜色和线形放大、缩小、平移信号可以被选定为X坐标与Trace窗口数据同步 22基本窗口nData Window信号名称信号值（Value）信号单位原始值
7、（Raw Value）Bar图n添加信号右键单击空白处Add Signals选择需要的信号 23基本窗口nBus Statistics Window总线负载数据帧错误帧CAN卡控制器状态 24基本窗口nWrite WindowCAN卡控制器状态CAPL输出窗口License信息统计报告 25基本窗口介绍u记录配置方式双击Logging模块l触发模式l触发条件l触发时间25 26基本窗口介绍u文件记录类型.BLFBus Logging.mdf/mf4Signal based.asc文本文件26 27基本窗口介绍u 数据记录的目的是为了离线分析27 28 注意：报文格式文件（*.asc）/(*.b
8、lf)可以转换为信号形式文件（*.mdf）,反则不行。u 数据转换 选择源文件 选择目标文件格式 进行格式转换基本窗口介绍 29nCANoeCANoe概述概述n主要操作窗口详解主要操作窗口详解n数据库编辑数据库编辑DBCDBC创建创建n交互界面交互界面Panel DesignerPanel Designern编程语言编程语言CAPLCAPL内容概要内容概要 30CAN数据库DatabaseCANdb+ Editor分析仿真嵌入式开发测试 31创建一个新数据库nFile- Creat Databasen选择创建的模板n名称路径选择n一个数据库结构创建完成 32定义节点、报文、信号n 定义信号n
9、定义报文n 定义网络节点n 将信号放入报文中n 检查信号在报文中的位置n 设置节点报文的收发n 定义属性 33数值表的创建 34一致性检查uFile- Consistency Check 35通信矩阵uView-Communication Matrix显示信号、消息、及网络节点的关系以信号为行，网络节点为列消息名显示于表中，对应了包含的信号与发送/接收的节点 36nCANoeCANoe概述概述n主要操作窗口详解主要操作窗口详解n数据库编辑数据库编辑DBCDBC创建创建n交互界面交互界面Panel DesignerPanel Designern编程语言编程语言CAPLCAPL内容概要内容概要 3
10、7Panel Designern显示界面n控制界面 38创建PanelnPanel Designer (.xvp)u新的面板编辑器uTools-Panel DesignernPanel Editor (.cnp)u传统的面板编辑器uTools-Panel Editoru工具栏点击图标 39Panel Designer 40Panel DesignerVector Panel Designer Introduction 41Panel Designer 窗口介绍n对象窗口u显示信号、环境变量和系统变量u直接拖拽变量到工作区生成控件n面板区u创建面板u支持同时编辑多个面板n控件区u显示控件u双击在
11、工作区产生控件n属性区u显示选中控件的相关设置u点击某项设置后会在下方出现相关说明 42Analog Gauge & Metern用法u显示模拟量值nCAPL 接口函数uSetControlBackColoruSetControlForeColorusetControlColorsuSetDefaultControlColorsusetControlVisibilityn参数设置 43Button & Combo boxnButtonu用于触发已配置的动作u发动机启动，一键落锁等u参数设置只有0和1两个状态文本显示执行内容nCombo boxu控制和显示元素的符号u设置发动机启动序列u设置手刹
12、状态 44CAPL output viewn通过CAPL函数来控制显示CAPL的输出信息n用法u在测试中显示多行信息u分析错误nCAPL FunctionputValueToControl (“面板名称”， “CAPL output view”, 输出对象， 行参数， 列参数) 45Check box & Input/Output boxnCheck boxu用来控制和显示元素u仿真过程中注入错误u信号设定为特定的数值nInput/Output boxu控制和元素的输入与输出信息u显示轮速u设置车速到某个特定值u超出界限值，显示红色 46Clock Control & LCD controln
13、Clock Controlu显示时钟，默认为PC机时间nLCD Controlu显示浮点型数字，如车速 47Progress bar & Track barnProgress baru在一定范围内显示进度u显示发动机转速u显示车辆加速度nTrack baru在一定范围内控制和显示元素u显示和设置发动机转速u显示车辆加速度 48Switch/Indicatorn用法u传统的开关按钮，如点火开关u指示灯，如红绿灯n参数设置uAppearanceuGeneraluLayoutuSettingsuSymbol 49Panel控件和变量对应n左侧符号变量区直接拖拽n控件属性进行插入 50nCANoeCA
14、Noe概述概述n主要操作窗口详解主要操作窗口详解n数据库编辑数据库编辑DBCDBC创建创建n交互界面交互界面Panel DesignerPanel Designern编程语言编程语言CAPLCAPL内容概要内容概要 51CAPL语言nCAPL (CAN Access Programming Language )类C语言u仿真单个节点和整个网络外部环境测试u面向事件的编程语言总线事件键盘事件时间事件 52CAPL Browser 53完整的CAPL程序u三个部分变量各种事件自定义函数on start /过程指令块 on message xxx /过程指令块 on key 1 /过程指令块 My_
15、function_1(Para_1, Para_2, ) /函数体 My_function_n(Para_1, Para_2, ) /函数体 variables /申明全局变量 54CAPL事件系统事件PreStartCANoe初始化时执行on preStart Start测量开始时执行on start StopMeasuremet测量结束时执行on stopMeasurement CAN控制器事件BusOff硬件检测到BusOff时执行on busOff ErrorActive硬件检测到ErrorActive时执行on errorActive ErrorPassive硬件检测到ErrorPa
