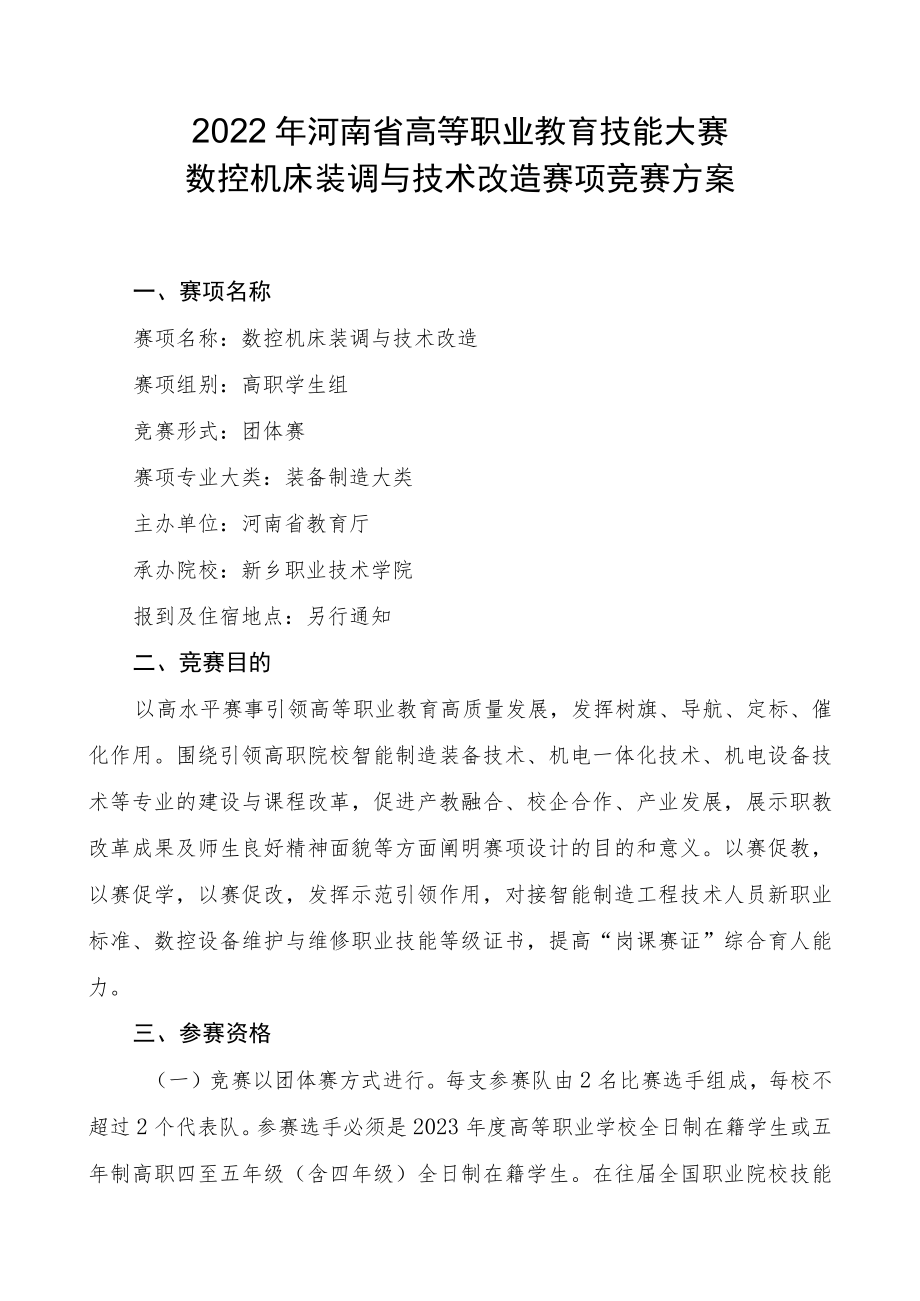

1、2022年河南省高等职业教育技能大赛数控机床装调与技术改造赛项竞赛方案一、赛项名称赛项名称：数控机床装调与技术改造赛项组别：高职学生组竞赛形式：团体赛赛项专业大类：装备制造大类主办单位：河南省教育厅承办院校：新乡职业技术学院报到及住宿地点：另行通知二、竞赛目的以高水平赛事引领高等职业教育高质量发展，发挥树旗、导航、定标、催化作用。围绕引领高职院校智能制造装备技术、机电一体化技术、机电设备技术等专业的建设与课程改革，促进产教融合、校企合作、产业发展，展示职教改革成果及师生良好精神面貌等方面阐明赛项设计的目的和意义。以赛促教，以赛促学，以赛促改，发挥示范引领作用，对接智能制造工程技术人员新职业标准

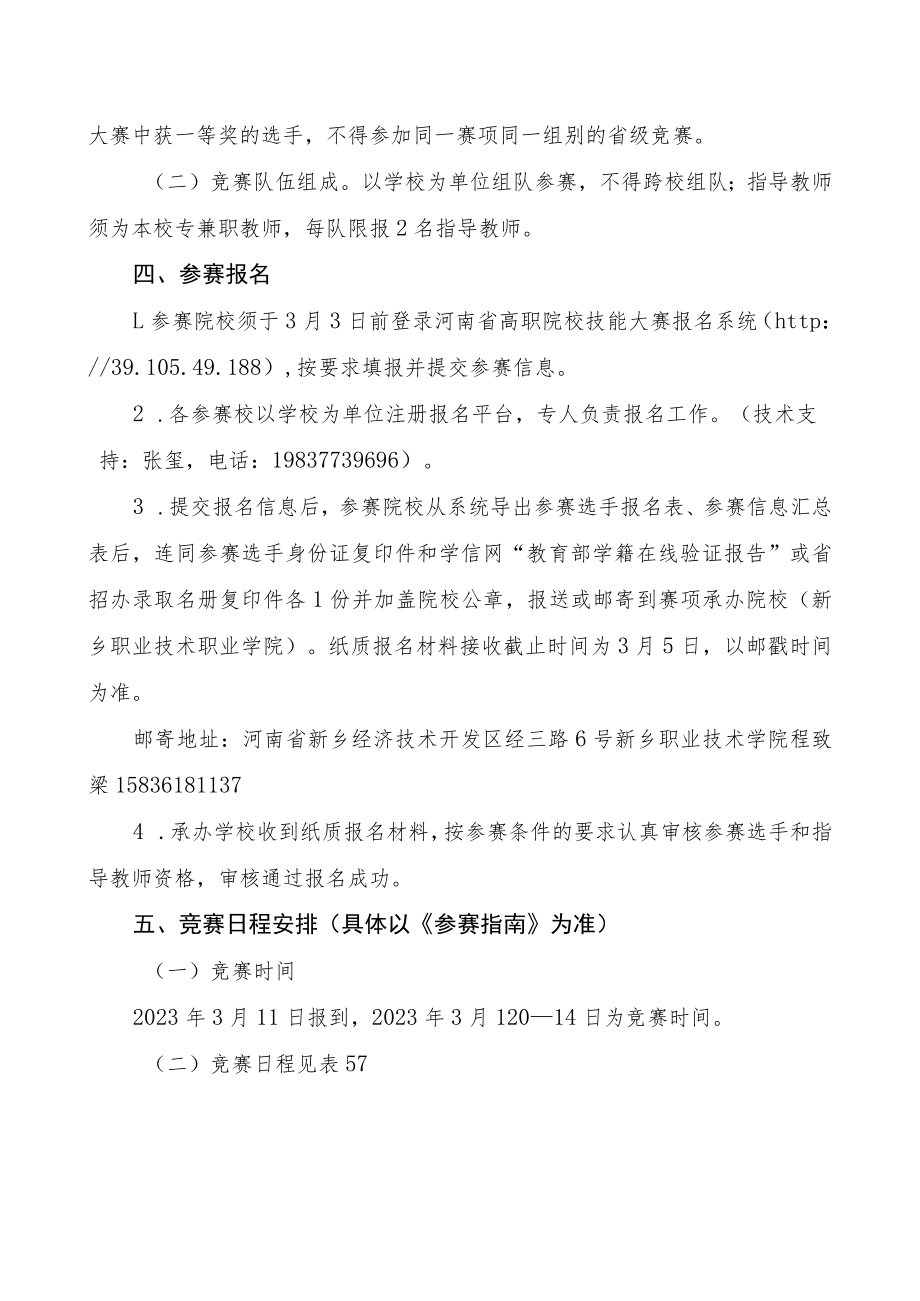

2、、数控设备维护与维修职业技能等级证书，提高“岗课赛证”综合育人能力。三、参赛资格（一）竞赛以团体赛方式进行。每支参赛队由2名比赛选手组成，每校不超过2个代表队。参赛选手必须是2023年度高等职业学校全日制在籍学生或五年制高职四至五年级（含四年级）全日制在籍学生。在往届全国职业院校技能大赛中获一等奖的选手，不得参加同一赛项同一组别的省级竞赛。（二）竞赛队伍组成。以学校为单位组队参赛，不得跨校组队；指导教师须为本校专兼职教师，每队限报2名指导教师。四、参赛报名L参赛院校须于3月3日前登录河南省高职院校技能大赛报名系统（http：/39.105.49.188）,按要求填报并提交参赛信息。2 .各参赛
3、校以学校为单位注册报名平台，专人负责报名工作。（技术支持：张玺，电话：19837739696）。3 .提交报名信息后，参赛院校从系统导出参赛选手报名表、参赛信息汇总表后，连同参赛选手身份证复印件和学信网“教育部学籍在线验证报告”或省招办录取名册复印件各1份并加盖院校公章，报送或邮寄到赛项承办院校（新乡职业技术职业学院）。纸质报名材料接收截止时间为3月5日，以邮戳时间为准。邮寄地址：河南省新乡经济技术开发区经三路6号新乡职业技术学院程致梁158361811374 .承办学校收到纸质报名材料，按参赛条件的要求认真审核参赛选手和指导教师资格，审核通过报名成功。五、竞赛日程安排（具体以参赛指南为准）（

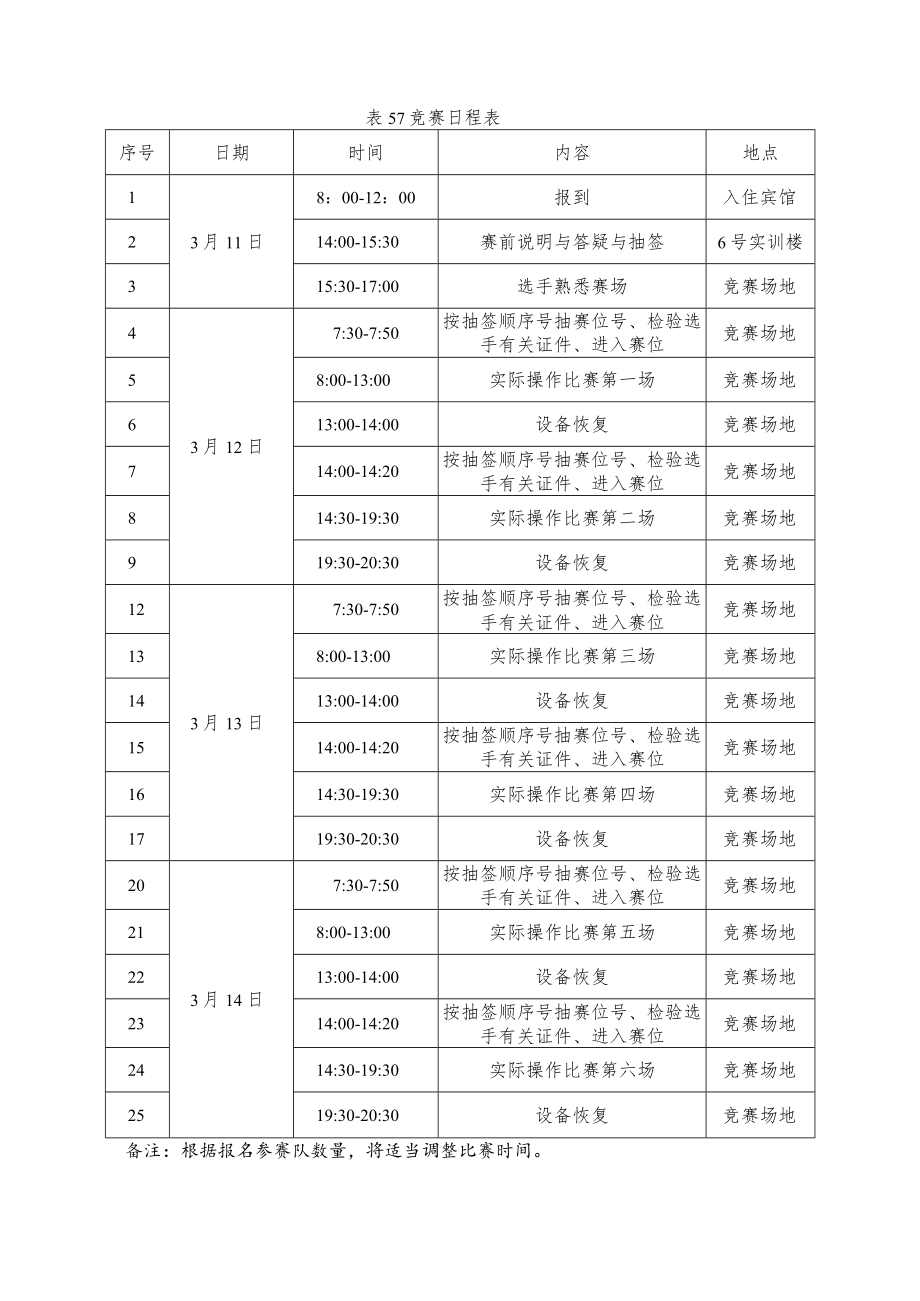

4、一）竞赛时间2023年3月11日报到，2023年3月12014日为竞赛时间。（二）竞赛日程见表57表57竞赛日程表序号日期时间内容地点13月11日8：00-12：00报到入住宾馆214:00-15:30赛前说明与答疑与抽签6号实训楼315:30-17:00选手熟悉赛场竞赛场地43月12日7:30-7:50按抽签顺序号抽赛位号、检验选手有关证件、进入赛位竞赛场地58:00-13:00实际操作比赛第一场竞赛场地613:00-14:00设备恢复竞赛场地714:00-14:20按抽签顺序号抽赛位号、检验选手有关证件、进入赛位竞赛场地814:30-19:30实际操作比赛第二场竞赛场地919:30-20:
5、30设备恢复竞赛场地123月13日7:30-7:50按抽签顺序号抽赛位号、检验选手有关证件、进入赛位竞赛场地138:00-13:00实际操作比赛第三场竞赛场地1413:00-14:00设备恢复竞赛场地1514:00-14:20按抽签顺序号抽赛位号、检验选手有关证件、进入赛位竞赛场地1614:30-19:30实际操作比赛第四场竞赛场地1719:30-20:30设备恢复竞赛场地203月14日7:30-7:50按抽签顺序号抽赛位号、检验选手有关证件、进入赛位竞赛场地218:00-13:00实际操作比赛第五场竞赛场地2213:00-14:00设备恢复竞赛场地2314:00-14:20按抽签顺序号抽赛位
6、号、检验选手有关证件、进入赛位竞赛场地2414:30-19:30实际操作比赛第六场竞赛场地2519:30-20:30设备恢复竞赛场地备注：根据报名参赛队数量，将适当调整比赛时间。（三）竞赛流程参赛队报到一一组织参赛选手赛前熟悉场地、介绍比赛规程与答疑与抽签一一正式比赛一一比赛结束（参赛队上交比赛成果）一一专家评委进行评定一一召开竞赛执行委员会总结会议。六、竞赛内容（一）内容描述本赛项有九项考核内容构成。数控机床电气装调，加工中心主轴加装改造（以下简称“主轴加装改造”），数控机床故障诊断和排除（以下简称“数控机床维修”），工业机器人夹具安装与信号连接（以下简称“手夹和夹具安装与调试”）,加工中心
7、主轴功能开发（以下简称“主轴功能开发”），工业机器人上下料功能开发（以下简称“机器人上下料功能开发”），数控机床精度检验（以下简称“机床精度检验”），零件智能加工验证，竞赛全程实施的职业素养和安全意识考核。（二）命题标准本赛项为实操竞赛，是利用赛场配备的加工中心、功能部件、检测仪器、工业机器人等，根据赛题的要求、在规定的时间内，实际操作完成赛项任务。赛项实际操作赛题由赛项专家组按照本赛项申报方案命题。（三）命题内容本赛项采取团队比赛的形式进行。每组2位选手，本赛项要求选手在规定的5个小时比赛时间内，连续完成赛项任务书给定的任务。具体的竞赛内容和成绩占比如下：任务一：数控机床电气装调（10分）1
8、-1选手根据赛项任务书题目要求，针对数控机床电气控制功能,设计相应的控制电路。1-2选择适宜的器件、严格遵循电气原理图绘制标准、正确绘制电气原理图。严格遵循电工接线规范，正确连接线路，做到接线与电气原理图完全一致。1-3要求：实现赛项任务书中的功能要求，通过验证测试。任务二：主轴加装改造（10分）2-1选手根据赛场提供的机械主轴零部件，按照赛项任务书题目要求，进行主轴装配与调整，安装工艺应符合赛项提供的主轴安装工艺标准。2-2安装精度和检测项应符合赛题要求。2-3将机械主轴、联轴节、异步电机、安全保护罩等安装到基座上，并应保证同轴度符合赛题中指标要求。2-4赛场提供量具检具，选手应正确使用量具
9、检具。任务三：数控机床维修（15分）3-1在机床不通电情况下检查机床电气系统，排除目测隐患。3-2机床通电后选手根据屏幕显示的报警信息，逐一解除系统及PLC报警。3-3按照赛项任务书机床功能检查表要求，按顺序进行机床功能检查，诊断并排除故障。3-4系统及伺服参数应调整至最佳状态。3-5根据机床存在的故障，将故障现象、故障点、排除故障过程、调整过程填入指定表格中。任务四：手夹和夹具安装与调试(10分)4-1选手根据赛项任务书要求，完成夹具在加工中心上的安装、以及调节夹具上各气路的气压值至规定要求。4-2根据赛场提供的机床气路和传感器，设计夹具气路图和传感器连接图，进行夹具的夹紧、松开、夹具到位检
10、测等功能的部分气路的连接，以及部分传感器回路的连接。进行上述功能的操作验证。4-3按要求进行机器人气夹的松开、夹紧、松开到位、夹紧到位等功能的操作验证。任务五：主轴功能开发(10分)5-1开通模拟主轴功能、主轴单元通电空载测试(1)硬件连接：数控系统模拟接口一变频器一三相异步电机的连接。(2)数控系统模拟接口功能开通一一数控系统侧参数设置、PLC编辑。(3)变频器参数设置。(4)主轴旋转时测试机械主轴震动，考察主轴机械部分安装精度。5-2PC机与CNC互联互通(1)互联互通：选手根据赛项任务书要求，通过赛场提供的软件，实现数控系统与PC的数据传送。(2)通过传送程序验证。5-3采用PLC或宏程
11、序完成指定PLC功能的开发（1）选手使用赛场提供的零部件，按要求实现赛项任务书指定的新增功能。选手应正确使用系统接口，正确完成相应的硬件连接，正确编辑、完善相应的控制程序。（2）按要求进行操作验证。任务六：机器人上下料功能开发（10分）6-1虚拟制造仿真。选手使用赛场提供的仿真软件，按要求实现赛项任务书指定的功能。编写控制程序，通过M代码，指定M代码两位数，实现智能制造虚拟仿真工艺流程，对其中的2项功能进行虚拟仿真验证。6-2机器人应用功能开发。利用富余的M指令，开发PLC程序，实现在MDl和单步方式下，使用机器人信号输出实现自动门开关，开发自动门开关与机器人安全联锁功能，开发智能加工区域安全
12、围栏功能。6-3机器人上下料编程。示教编程实现上料时机器人对第1件毛坯抓取，并放置到加工中心夹具中，实现夹紧，以及机器人退出加赛位置。示教编程实现下料时机器人对夹具上的工件的抓取，配合夹具的松开，机器人将工件施加到毛坯1位置，移动到毛坯2位置上方。任务七：机床精度检验（10分）几何精度检测：选手根据题目要求，按照GB/T-20957.2-2007精密加工中心检验条件第2部分的相关标准，并按照赛项任务书中指定的项目进行。任务八：零件智能加工验证（15分）8-1单步模式下验证智能加工流程。参考的智能加工流程为：按下机器人控制柜上循环启动f自动门开、夹具松开f机器人抓取第1件毛坯、上料至机床f机器人
13、放置毛坯、夹具夹紧f机器人回退到位一自动门关、机床暂不进行零件真实加工，用延时5-10秒钟替代f延时到，机床门开、夹具松开一机器人下料运动至机床一机器人抓取零件f机械人回退到位，放置零件一机器人移动，抓取第2件毛坯，完成下一个循环。选手也可自行设计合理的智能加工流程。8-2自动模式下验证智能加工流程。自动模式下，按单步模式下相同的智能加工流程，完成2件毛坯智能加工流程（选手不得人工干预智能加工过程）。8-3零件模拟试加工。在机器人退出加赛位置后，选手依据GB/T-20957.7-2007精密加工试件标准，按照赛项任务书的图纸要求，进行零件模拟试加工。（1）本环节不提供CAD/CAM软件，要求计
14、算机G代码编程，通过FTP方式将加工程序传送至CNCo（2）选手根据图纸要求自行设计零件切削试验工艺，完成零件切削试验的程序编制和程序在系统中的模拟加工，并在系统端进行轮廓轨迹显示。注意事项：试切件毛坯要求：毛坯形状、尺寸及其技术要求参见样题，毛坯由承办校准备，为每个参赛队共提供两件毛坯。赛场另准备若干备用件，仅当提供给参赛队的毛坯出现夹持等质量问题时，参赛队可以提出更换毛坯。当参赛选手因自身原因损坏毛坯时，不予更换毛坯。任务九：职业素养和安全意识（10分）9-1着装、电工鞋及其他劳动防护得当、具有良好的安全意识及行为。9-2操作过程中遵守标准和规范。9-3工、量具码放整齐，保持赛位清洁卫生，
15、践行现场5S管理规廿氾。9-4参赛选手间和谐团结，善意对待其他选手。9-5尊重裁判及其他赛场工作人员，言行举止文明。七、竞赛方式L比赛类别：本赛项为团体竞赛。2 .参赛要求：凡开设有赛项相关专业的高等职业院校和本科院校的高职学生均可报名参加高职组比赛，参赛选手必须是2023年在籍全日制高职学生，指导老师和学生须为同校在籍。选手年龄须不超过25周岁（1997年3月11日后出生）。在往届全国职业院校技能大赛中获一等奖的选手，不得参加同一赛项同一组别的省级竞赛。3 .组队方式：本赛项为团体赛。每校不超过2个代表队，不得跨校组队。每支参赛队由2名比赛选手组成，每个参赛队限报2名指导教师。八、竞赛规则（一）竞赛报名1 .以学校为单位组织报名参赛。2 .不得跨校组队。3 .参赛选手和指导教师报名获得确认后不得随意更换。选手因特殊原因不能参加比赛时，则视为自动放弃竞赛；竞赛开始后，参赛队不得更换参赛选手，若有
