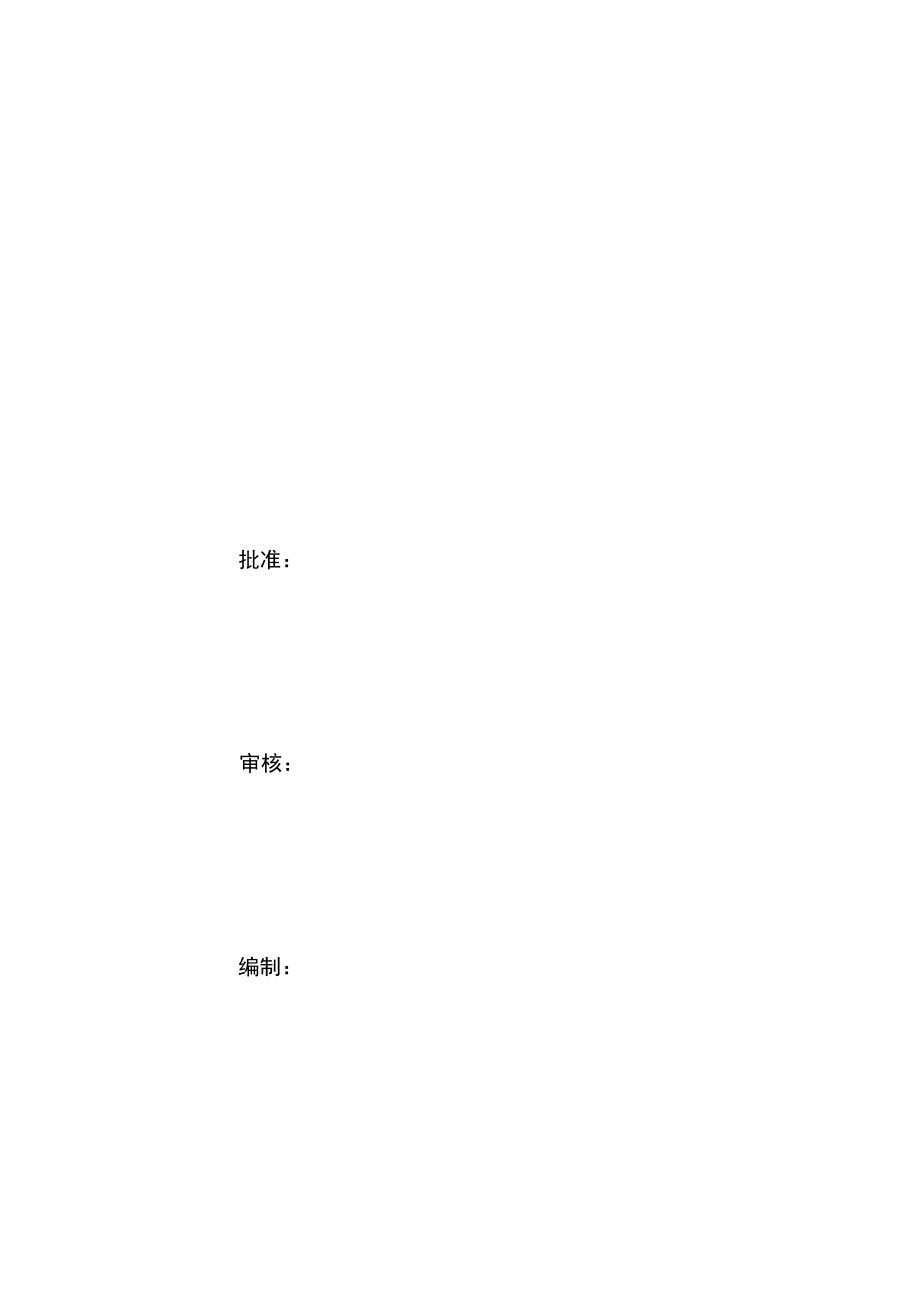

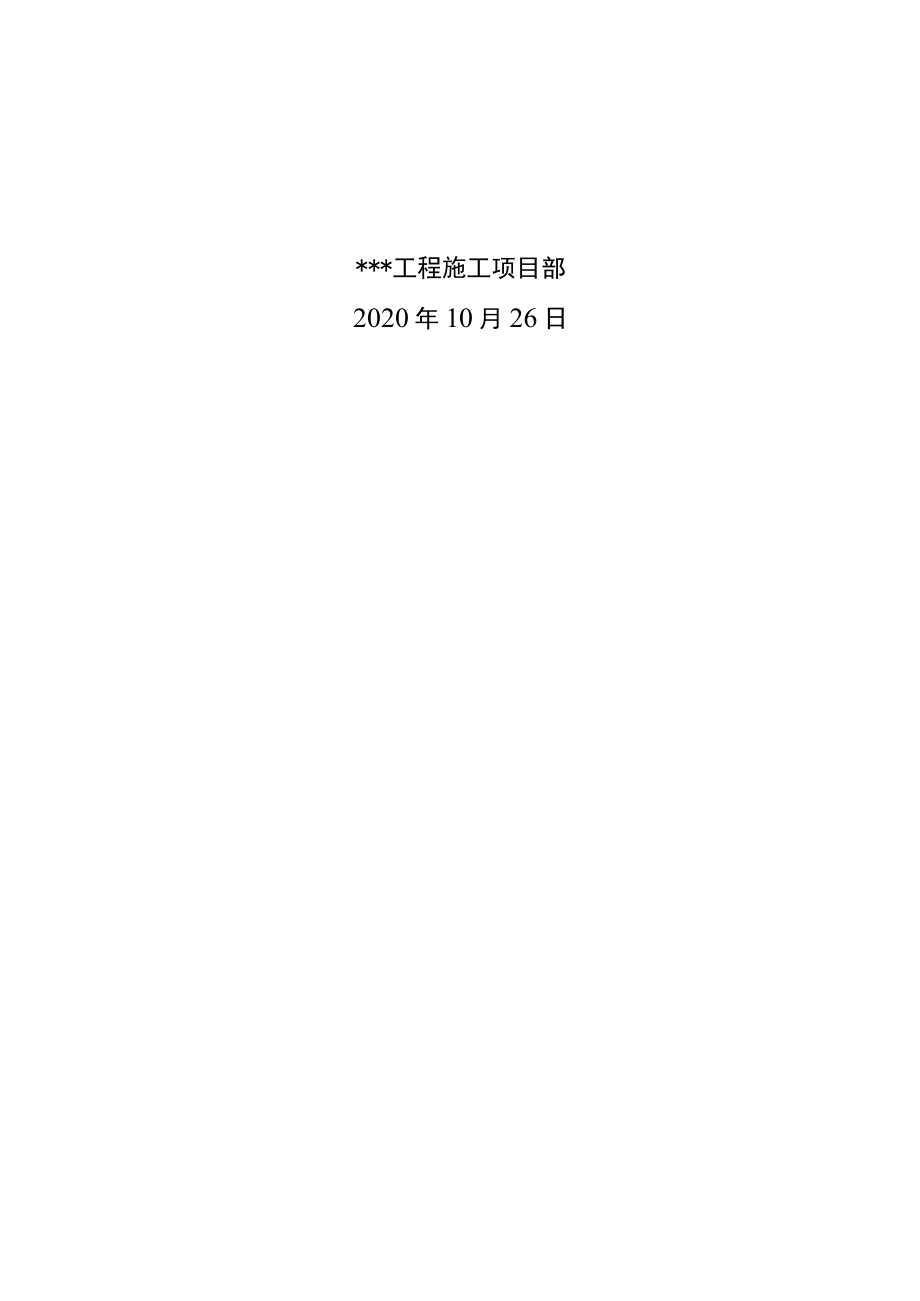

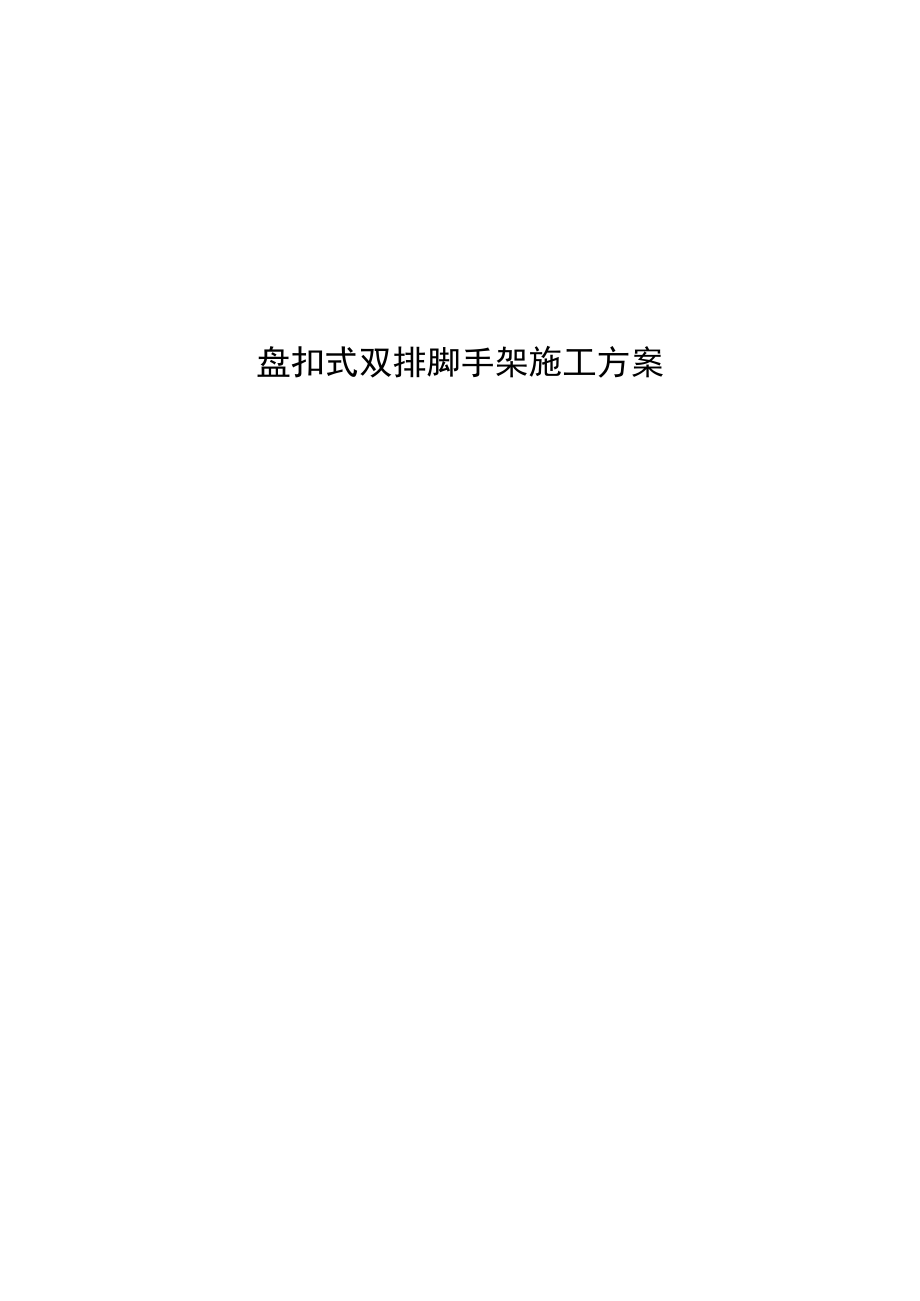

1、盘扣式双排脚手架施工方案*工程施工项目部2020年10月26日批准：审核：编制：目录第一章工程概况1第二章编制依据1第三章施工计划2一、施工进度计划2二、技术准备2三、生产准备2四、材料计划2第四章施工工艺技术4一、工艺流程5二、施工方法5三、操作要求7四、检查要求8第五章施工安全保证措施8一、只保障措施8二、技术措施10三、文明施工措施11第六章施工管理及作业人员配备和分工11一、施工管理人员11二、专职安全生产管理人员12三、特种作业人员12四、其他作业人员12第七章验收要求12一、验收标准12二、验收程序12三、验收内容12四、验收人员13第八章应急处置措施13一、目的13二、应急处置基
2、本原则13三、预防与预警17四、应急物资与装备保障21盘扣式双排脚手架施工方案第一章工程概况一.工程简介本工程上部结构为2层建筑，一层顶板顶标高为3.60m,二层梁顶标高为7.20m,梁顶以上为坡屋面，坡屋面楼板厚度为12Omm,结构形式为现浇钢筋混凝土框架结构。抗震设防烈度为6度，基础承台、承台拉梁，混凝土墙、柱、梁、板均采用C30混凝土。第二章编制依据1 .施工图2 .图纸会检纪要3 .建筑地基基础工程施工质量验收规范GB50202-20184 .建筑施工承插型盘扣式钢管支架安全技术规程(JGJl231-2010)5 .建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)6 .建
3、筑施工脚手架安全技术统一标准GB51210-20167 .建筑结构荷载规范GB50009-20128 .通苴触鹰轴缸合同(SGXYCFoOJHGCl900029)第三章施工计划一、施工进度计划本工程夕双排脚手架2020年10月20日开始搭设,2020年10月31日主体结构一层施工完，2021年4月10日主体结构施工完,4月25日拆除双排脚手架。二、技术准备1 .施工前，认真学习施工图纸、施工方案，掌握工程特点，明确施工工艺和技术质量要求，做好技术交底，技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。2 .图纸会检：技术总工施工前应组织现场施工人员
4、熟悉图纸，了解设计意图，并已完成图纸会检工作。3 .根据现场控制点做好测量控制，设置轴线和标高控制点，对柱子轴线和控制边线等做好定位放线工作，用于引测脚手架搭设位置。=生产准备1 .清理工程范围内的障碍物，保证施工区域整洁无杂物，以免影响施工脚手架搭设工作。2 .做好施工区域临时道路管理工作，保证贯通，为材料运输提供便利条件。3 .参加作业人员持证上岗，并正确佩戴和使用安全防护用品。四.材料计划1 .主要材料要求(1)主要构配件盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成，详见下图：盘扣节点1一连接盘；2-肖；3水平杆杆端扣接头；4水平杆；5一斜杆；6斜杆杆端扣接头；
5、7一立杆(2)主要构配件的质量要求在施工前，项目部安排质检员对进场材料进行检查，重点检查钢管的直径、壁厚、顺直度、连接盘的焊缝的高度等。48钢管外径允许偏差为0.2mm,-0.1mmo主要构配件的制作质量要求构配件名称检查项目公称尺寸(mm)允许偏差(mm)检测量具立杆长度/0.7钢卷尺连接盘间距6000.5钢卷尺杆件直线度/L/1000专用量尺杆端面对轴线垂直度/03角尺连接盘与立杆同轴度/03专用量尺横杆长度/0.5钢卷尺接头平行度/1.0专用量尺水平斜杆长度0.5钢卷尺盘扣接头平行度1.0专用量尺可调底座底板厚度50.2游标卡尺丝杆外径A362游标卡尺2 .主要机具、工具施工机具、工具.
6、测量仪器配备表序号名称数量型号备注1电动扳手5个2小锤5个3扭矩扳手1个4水准仪1台5全站仪1台6盒尺5个3 .地基与基础(1)应清除搭设场地杂物，基坑分层夯实，确保场地平整，并使排水畅通。(2)立杆底部设置可调底座，立杆底部垫设垫板，垫板的长度不宜少于2跨。(3)可调底座插入立杆内的长度不得小于15Omm,且丝杆外露长度严禁超过400mm。第四章施工工艺技术一、工艺流程测量放线一铺设木脚手板T底座T立杆T纵向水平杆T横向水平杆T连墙件T斜杆一脚手板一拦杆T围护网二、施工方法(-)测量放线1 .依据办公楼区域控制桩，结合框架柱子位置，根据现场施工需要，确定出双排脚手架距离主体间距。2 .根据脚
7、手架立杆间距,整体规划出脚手架立杆位置。(二)搭设脚手架L脚手架搭设前，工程技术负责人应按本施工方案要求向管理人员及施工人员进行详细安全技术交底，并签字确认。3 .对所使用的钢管、顶撑等进行检查和验收，严禁使用不合格的材料。4 .脚手架搭设区域地面平整坚实，铺设架板后,架板与地面间无悬空现象。5 .脚手架立杆横向间距0.9米,纵向间距1.8米,步距1.5米，要求位置要准确，做到纵横成线。6 .作为扫地杆的最底层水平杆离地高度不应大于550mmo7 .脚手架首层立杆宜采用不同长度的立杆交错布置，错开立杆竖向距离不应小于500mmo8 .双排脚手架的斜杆或剪刀撑设置应符合下列要求：沿架体外侧纵向每
8、5跨每层应设置一根竖向斜杆或每5跨间应设置扣件钢管剪刀撑，端跨的横向每层应设置竖向斜杆。9 .对双排脚手架的每步水平杆层，当无挂扣钢脚手架板加强水平层刚度时，应每5跨设置水平斜杆。10 连墙件必须采用可承受拉压荷载的刚性杆件，连墙件与脚手架立面及墙体应保持垂直，同一层连墙件宜在同一平面,水平间距不应大于3跨，垂直高度不大于2步；连墙件应设置在有水平杆的盘扣节点旁，连接件至盘扣节点距离不应大于300mm;采用钢管扣件作连墙杆时，连墙杆应采用直角扣件与立杆连接。11 .作业层的脚手板架体外侧应设置挡脚板，防护栏杆，并应在脚手架外侧立面满挂密目安全网。12 .当脚手架搭设至顶层时，外侧防护栏杆高出顶
9、层作业层的高度不应小于1500mmo13 .脚手架立杆的垂直度控制，立杆的垂直度偏差不应大于支架总高度的l500o14 .人行通道(斜道)搭设要求必须搭设人行通道，各类人员上下脚手架必须走专门的人行通道(斜道)，严禁攀爬脚手架，人行通道的搭设应符合下列规定：(1)人行通道宽度IOOOmm,坡度宜用1:3。(2)拐弯处应设置中间平台，通道及平台防护按临边防护要求设置防护栏杆、挡脚板及密目安全网。(3)人行通道应设置防滑条，防滑条间距不大于300mmoo14 .脚手架可分段搭设、分段使用，应由施工管理人员组织验收，并应确认符合方案要求后使用。15 .脚手架应按规范要求进行接地，接地电阻不大于10o
10、16 .脚手架应经检查验收合格，挂牌后方可使用。17 .脚手架应经单位工程负责人确认并签署拆除许可令后拆除。18 .脚手架拆除时应划出安全区，设置警戒标志，派专人看管。19 .拆除前应清除脚手架上的器具、多余的材料和杂物。20 .脚手架拆除应遵守由上而下，先搭后拆的原则，一般的拆除顺序为：安全网一拦杆T脚手板T剪刀撑一横向水平杆T纵向水平杆T立杆。拆除作业必须由上而下逐层进行，不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时,要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁
11、先将连墙件整层或数层拆除后再拆脚手架。=.操作要求1 .施工前应对参加施工的人员进行技术交底，明确掌握施工方法、质量标准及安全文明施工注意事项。2 .严格按设计图纸、规范和技术交底进行施工。3 .所用的钢管、脚手板、可调支托等进行检查验收，不合格产品不得使用义器、工程器具等都必须经过检测合格后、且在有效期内使用。4 .特殊工种必须经培训合格后持证上岗,确保工程质量。5 .搭设场地应平整，排水畅通。6 .在搭设过程中，应经常拉线检查，确保杆件顺直成线。7 .施工期间，对脚手架应根据下列情况按进度分阶段进行质量验收：(1)地面平整后及脚手架搭设前；(2)首段高度达到6m时;(3)架体随施工进度逐层
12、升高时；(4)搭设高度达到设计高度后。8 .作业人员必须严格服从管理人员的管理和调度，不得野蛮施工，对于质量等问题需要停工、整顿的，必须服从。各分管工种负责人必须督促班组做好自检工作，确保当天问题当天整改完毕。9 .应严格遵守三级验收制度，未经验收合格严禁下道工序施工。四、检查要求L钢管、扣件等进行检查和验收，严禁使用不合格的钢管及扣件；扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用；严禁使用有裂缝的支托板、螺母。10 所用的仪器、工程器具等都必须经过检测合格后、且在有效期内使用。11 特殊工种必须经培训合格后持证上岗，确保工程质量。12 应严格遵守三级验收制度，未经验收合格严禁
13、下道工序施工。13 支撑架搭设完毕，必须组织检查及验收，合格后方可投入使用。第五章施工安全保证措施一、组织保障措施项目部成立了以项目经理为组长，项目安全总监、项目副经理、项目总工为副组长，工程管理科、安全环保科、物资设备科等管理人员为组员的管理组织机构。组建四个责任体系。1 .安全保障体系现场成立以项目经理为组长的安全保障体系，组织制定各项管理制度，定期组织项目副经理、安全总监、项目总工、施工员、材料员、技术员、班组长进行安全文明施工检查，并进行考核工作。2 .技术支撑体系现场以项目总工、质检员、测量员、技术员等为主要人员组成安全生产技术支撑体系。项目总工对本工程的危险性较大的分部分项工程编制
14、安全专项方案，并附计算书。编制应急预案，在发生应急事故时，根据事故现场的特点，及时提供科学的工程技术方案和技术支持，有效地指导应急行动救援工作。3 .安全实施体系由项目副经理、施工员、施工队长、各作业组组长组成安全实施体系。现场安全文明施工管理实行谁施工谁负责、谁负责的区域谁管理的原则，要求管生产必须管安全，进行现场施工布置时，必须同时布置安全文明施工事项，进行现场施工检查时，必须检查安全文明布置情况。施工员必须提前对相关施工人员进行安全交底工作，并且要求全员签字，施工班组长对作业人员安全交底。施工员每天召开安全早会，对每天的施工作业安全注意事项进行讲解，提高施工人员的安全意识，杜绝违章指挥现象。班组每天实行班前会，由班长主持，施工队长参加，每天上班前对全体施工人员进行教育，确保员工劳保用品配备齐全，精神状态良好，衣着整齐，施工任务交底清楚，安全措施落实，施工技术要求清晰。4 .安全监督体系由安全总监、项目安全员、施工队安全专职、各作业组兼职安全员组成安全监督网络。安全监督体系检查各类人员是否持证上岗，是否接受培训，施工人员经过体检，身体状况符合作业内容；各类机械设备是否有出厂合格证，是否均进行了报验，各类防护
