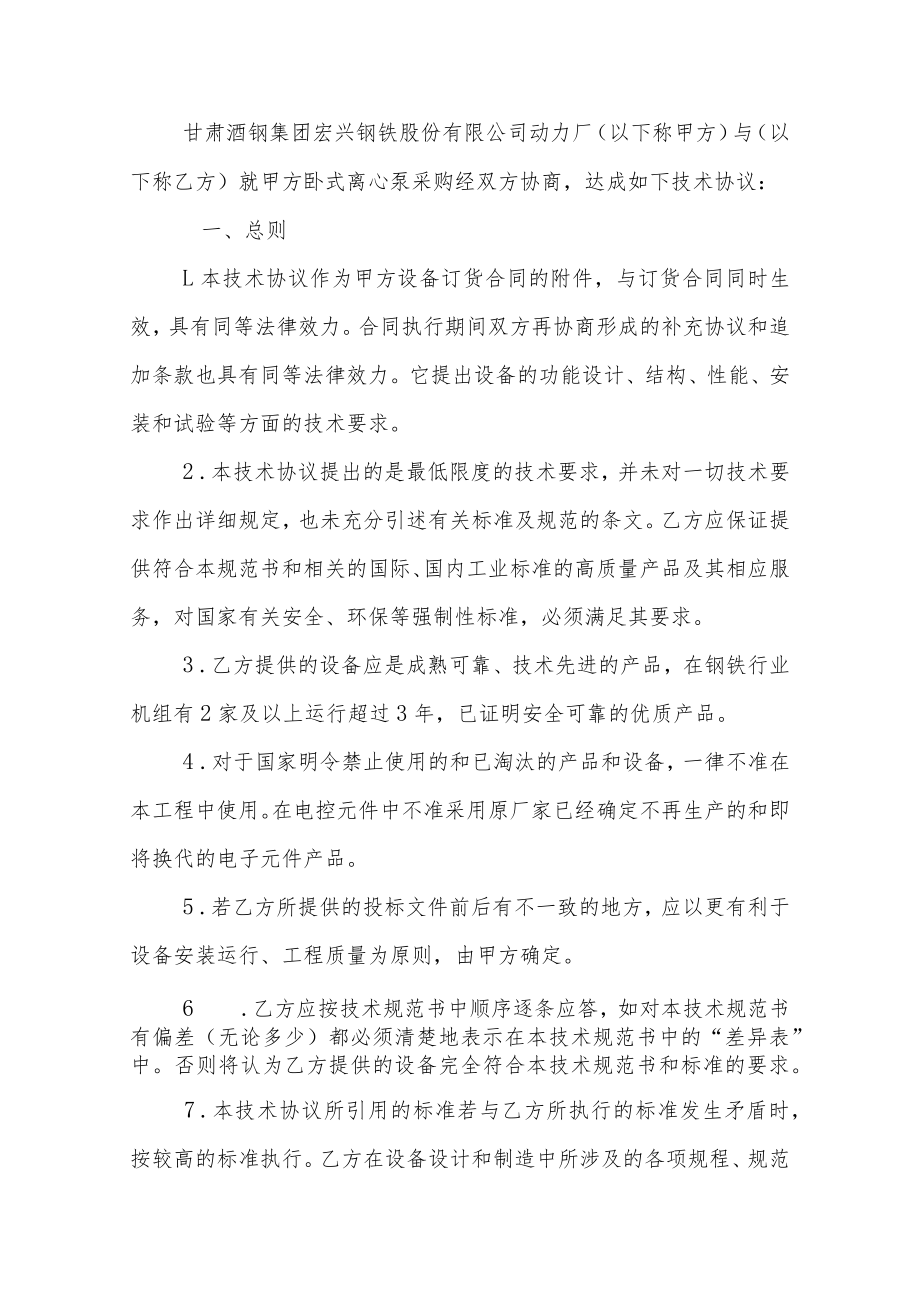

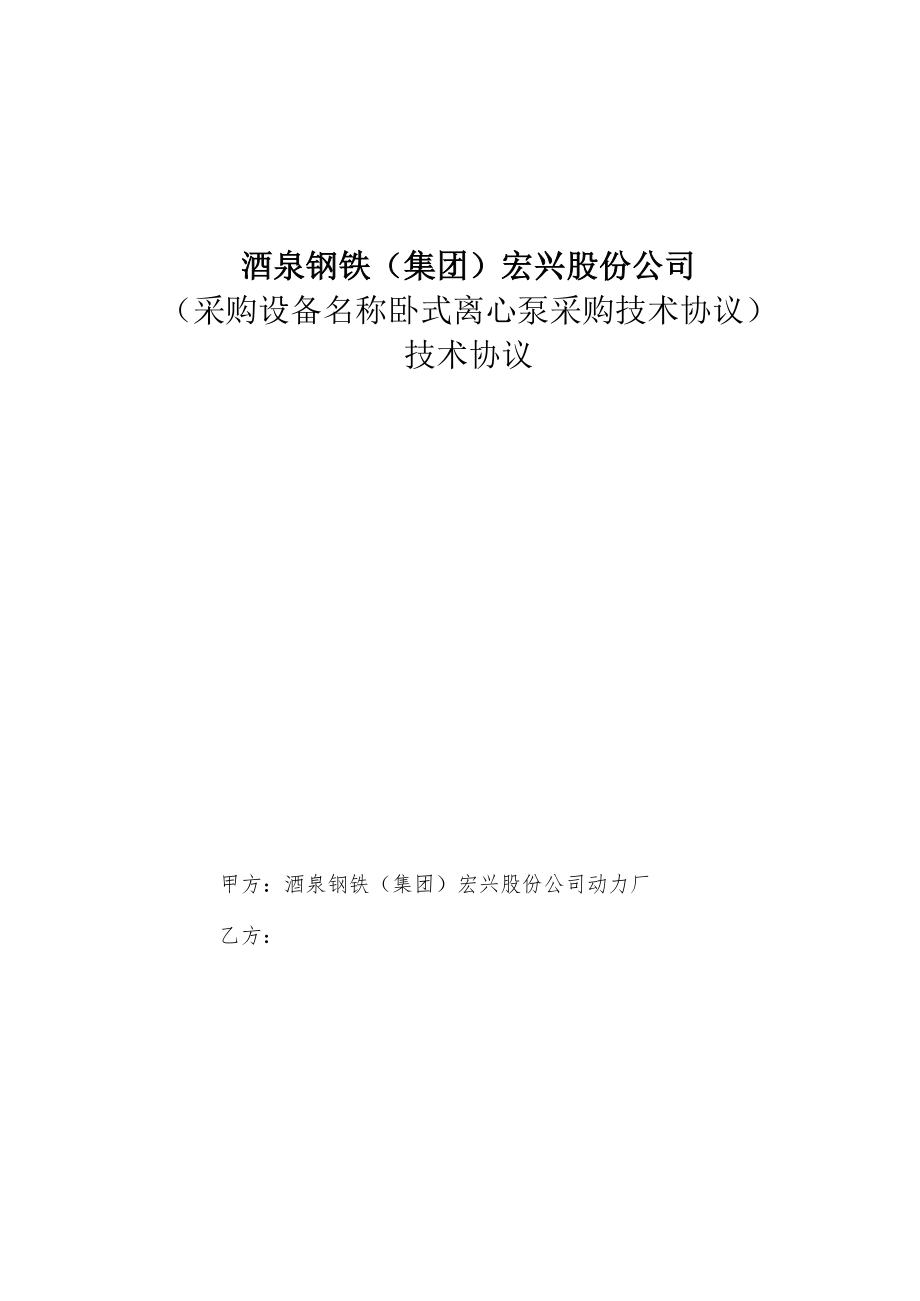

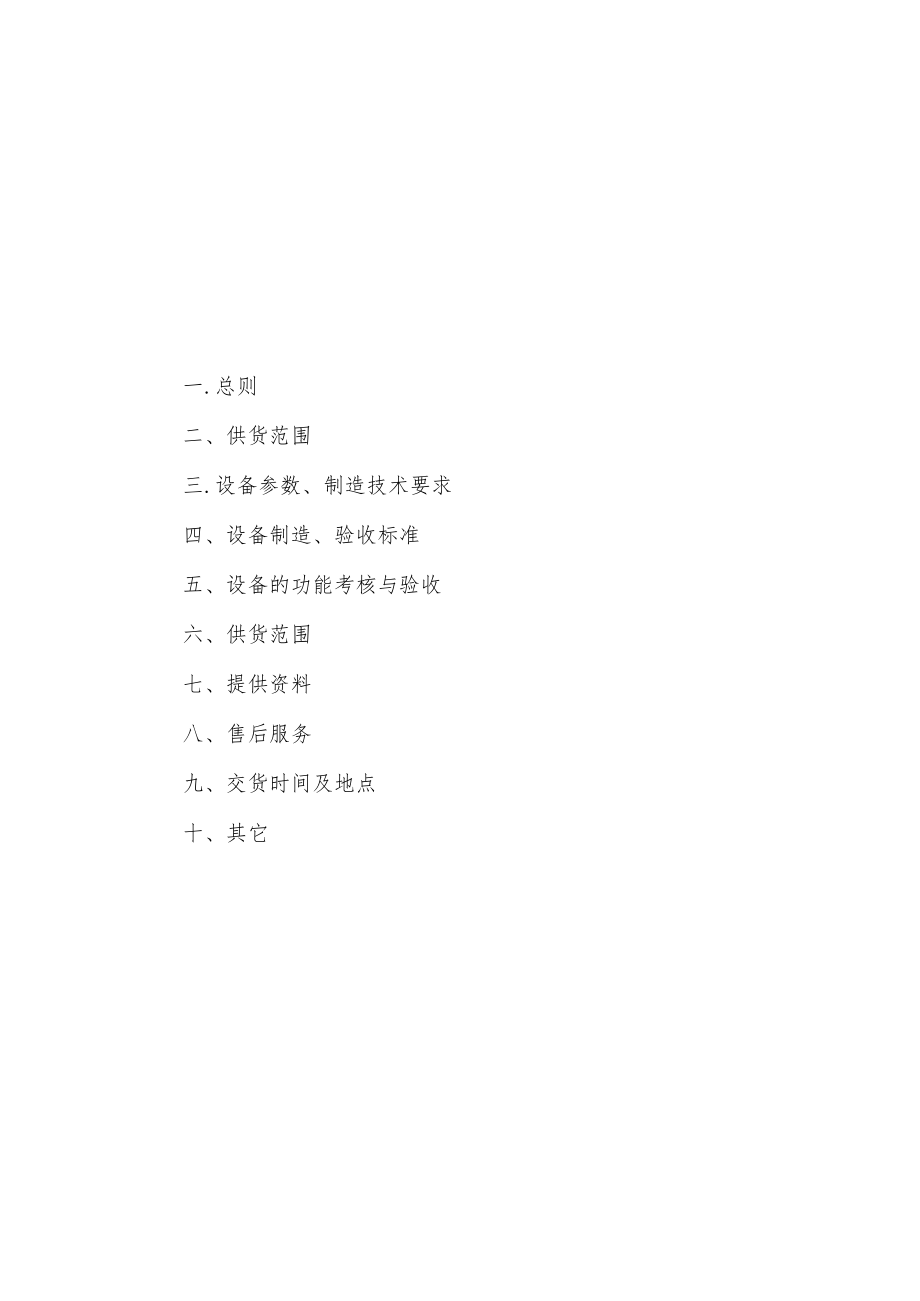

1、酒泉钢铁（集团）宏兴股份公司（采购设备名称卧式离心泵采购技术协议）技术协议甲方：酒泉钢铁（集团）宏兴股份公司动力厂乙方：一.总则二、供货范围三.设备参数、制造技术要求四、设备制造、验收标准五、设备的功能考核与验收六、供货范围七、提供资料八、售后服务九、交货时间及地点十、其它甘肃酒钢集团宏兴钢铁股份有限公司动力厂（以下称甲方）与（以下称乙方）就甲方卧式离心泵采购经双方协商，达成如下技术协议：一、总则L本技术协议作为甲方设备订货合同的附件，与订货合同同时生效，具有同等法律效力。合同执行期间双方再协商形成的补充协议和追加条款也具有同等法律效力。它提出设备的功能设计、结构、性能、安装和试验等方面的技术
2、要求。2 .本技术协议提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。乙方应保证提供符合本规范书和相关的国际、国内工业标准的高质量产品及其相应服务，对国家有关安全、环保等强制性标准，必须满足其要求。3 .乙方提供的设备应是成熟可靠、技术先进的产品，在钢铁行业机组有2家及以上运行超过3年，已证明安全可靠的优质产品。4 .对于国家明令禁止使用的和已淘汰的产品和设备，一律不准在本工程中使用。在电控元件中不准采用原厂家已经确定不再生产的和即将换代的电子元件产品。5 .若乙方所提供的投标文件前后有不一致的地方，应以更有利于设备安装运行、工程质量为原则，由甲方
3、确定。6 .乙方应按技术规范书中顺序逐条应答，如对本技术规范书有偏差（无论多少）都必须清楚地表示在本技术规范书中的“差异表”中。否则将认为乙方提供的设备完全符合本技术规范书和标准的要求。7 .本技术协议所引用的标准若与乙方所执行的标准发生矛盾时，按较高的标准执行。乙方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新标准版本。8 .乙方对所提供的全套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。分包（或采购）的产品乙方提出三个厂家供甲方确认，分包（或采购）的产品制造商应按甲方的要求进行，并按最高价计入总价。9 .在合同签定后，甲方有权因规范、标准、规程发生变化而
4、提出一些补充要求。在设备投料生产前，乙方应在设计上给予修改，具体项目由供需双方共同商定。10 .在合同签订15天内，按本技术协议的要求，乙方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给甲方，供甲方确认。11 .乙方在合同货物制造中，发生侵犯专利的行为时其侵权责任与甲方无关。12 .乙方须对水泵设计的完整性、合理性和设计质量承担全部责任。二、供货范围序号物料名称规格型号物料编码数量1卧式离心泵耐腐蚀离心输送泵2套2卧式离心泵耐腐蚀离心输送泵2套3卧式离心泵耐腐蚀离心输送泵2套4卧式离心泵PPH全塑卧式离心泵2套5卧式离心泵耐腐蚀卧式离心泵2套6
5、卧式离心泵耐腐蚀卧式离心泵2套三、设备参数、制造技术要求L含油废水调节池提升泵Ll设备安装位置水二作业区碳钢冷轧废水站，2台泵（含变频电机）1. 2.工作介质或使用工况：冶金含油及乳化液废水参数悬浮物PH油水温数值1000mgL5-105000mgL501.3设备参数项目单位参数水泵型号水泵型式耐腐蚀离心输送泵流量m3h36扬程m25配套电机功率kW配套电压V380转速r/min1450L4材质要求主要零部件材料表:零件名称材料名称标准代号泵体/泵盖不锈钢304叶轮不锈钢304轴不锈钢2Crl3轴套不锈钢304轴承SKF/FAG机封不锈钢304螺栓等连接件不锈钢304水泵电机公共底座普材Q23
6、5B2.气浮渣槽污泥泵2.1 设备安装位置水二作业区碳钢冷轧废水站，2台泵（含工频电机）2. 2.工作介质或使用工况：含油气浮池浮渣、沉渣参数含固率氯根PH水温数值0.5%2000mgL5-10502.3 设备参数项目单位参数水泵型号水泵型式耐腐蚀离心输送泵流量m3h20扬程ID25配套电机功率kW配套电压V380转速r/min14502.4 材质要求主要零部件材料表:零件名称材料名称标准代号泵体/泵盖不锈钢316L叶轮不锈钢316L轴不锈钢316L轴套不锈钢316L轴承SKF/FAG机封不锈钢304螺栓等连接件不锈钢316L水泵电机公共底座普材Q235B3,中间水池提升泵3.1设备安装位置水
7、二作业区碳钢冷轧废水站，2台泵（含工频电机）3. 2.工作介质或使用工况：工业废水参数悬浮物氯根油PH水温数值100mgL2000mgL10mgL6-9353.3 设备参数项目单位参数水泵型号水泵型式耐腐蚀离心输送泵流量m3h36扬程m25配套电机功率kW配套电压V380转速r/min14503.4 材质要求主要零部件材料表:零件名称材料名称标准代号泵体/泵盖不锈钢316L叱轮不锈钢316L轴不锈钢316L轴套不锈钢316L密封环不锈钢316L轴承SKF/FAG机封不锈钢304螺栓等连接件不锈钢316L水泵电机公共底座普材Q235B4.酸废水调节池提升泵4.1 设备安装位置水二作业区碳钢冷轧废
8、水站，2台泵（含变频电机）4. 2.工作介质或使用工况：含酸废水参数含固率氯根PH水温数值1%3000mgL2504.3 设备参数项目单位参数水泵型号水泵型式全塑卧式离心泵流量m3h103扬程m20配套电机功率kW配套电压V380转速r/min14504.4 材质要求主要零部件材料表:零件名称材料名称标准代号泵体/泵盖内衬聚四氟乙烯PTFE叶轮四氟乙烯PTFE轴不锈钢2Crl3轴承SKF/FAG机封碳化硅sic螺栓等连接件不锈钢304水泵电机公共底座普材Q235B5.酸废水中间水池提升泵（清水泵）5.1 设备安装位置水二作业区碳钢冷轧废水站，2台泵（含变频电机）5. 2.工作介质或使用工况：工
9、业废水参数悬浮物氯根PH硬度水温数值100mgL1500mgL6-102000mgL505.3 设备参数项目单位参数水泵型号水泵型式耐腐蚀卧式离心泵流量m3h200扬程m20配套电机功率kW配套电压V380转速r/min14505.4 材质要求主要零部件材料表:零件名称材料名称标准代号泵体/泵盖不锈钢304叶轮（全开式）不锈钢304轴不锈钢2Crl3轴套不锈钢304轴承SKFFG机封不锈钢（双端面机封）304螺栓等连接件不锈钢304水泵电机公共底座普村Q235B6. 酸废水过滤器反洗水泵6.3 设备安装位置水二作业区碳钢冷轧废水站，2台泵（含工频电机）6.4 .工作介质或使用工况：工业废水参数
10、悬浮物氯根PH硬度水温数值100mgL1500mgL6-102000mgL506.5 设备参数项目单位参数水泵型号水泵型式耐腐蚀卧式离心泵流量m/h180扬程m20配套电机功率kW配套电压V380转速r/min14506.6 材质要求主要零部件材料表:零件名称材料名称标准代号泵体/泵盖不锈钢304叶轮（全开式）不锈钢304轴不锈钢2Crl3轴套不锈钢304轴承SKF/FAG机封不锈钢（双端面机封）304螺栓等连接件不锈钢304水泵电机公共底座普材Q235B7. .技术要求7. 1水泵厂负责与电机的技术接口问题及泵组的全部性能指标和整体质量，水泵、电机、联轴器、安装底座的供货，并应在制造厂进行整
11、体装配试运后方可出厂。7.2乙方提供技术先进，结构合理、安全、成熟可靠并符合国家有关标准的产品。同时必须采取高效节能泵，乙方提供的泵组必须是通过国家认证且具有认证证书的产品。7.3考虑到泵组长期运行，乙方提供的泵叶轮为整体铸造成型（不允许采用焊接成型叶轮），泵组的寿命不低于30年，泵组连续运行。7.4泵组的振动应符合国家标准（小于等于0.05mm）、轴承运行温度小于45。7. 5乙方应提出单件或组合件的最大起吊重量和最大起吊高度。7.6 乙方提供设备主要部件及密封材料（每组泵机封一套、联轴器一套含螺栓）。7.7 乙方应提供设备产品设计、制造、质量检验、交货及验收应遵照的规范和标准。7.8 泵组
12、及传动装置，由乙方整体发运现场并负责现场解体检查，乙方应随设备供货提供该设备的装配资料提供甲方。7.9乙方提供的设计特性曲线在水泵冬夏季工况范围内的流量、扬程、效率不允许有负偏差，扬程的正偏差不超过5%o水泵在最低允许运行水位运行时，应保证良好的抗汽蚀性能。7.10水泵的流量扬程曲线必须平稳地从系统所需的最大流量工况变化到关闭点。7.11凡须乙方配管连接的所有接口均采用法兰连接并配供反法兰（含高强螺栓），其法兰必须符合国家标准。主要接口应提供允许承受的力和力矩，如因布置条件限制满足不了要求时,由乙方与甲方协商解决。7.12附带安装说明、装箱单、实验报告、产品说明书、产品合格证。7.13供方提供
13、的高效节能泵功能完整，技术先进成熟，所供设备均按最新标准设计和制造，在系统正常合理工况下能满足安全和持续运行的要求。7.14高效节能泵零部件均采用先进、可靠的加工制造技术，并具有良好的表面几何形状及合适的公差配合。7.15泵的转子及其主要旋转部件都必须进行静、动平衡试验，出具试验报告，偏差重量V5g。7.16以上设备带配套的连接部件、底座、地脚螺栓及进出口法兰、螺栓、金属垫片等配套附件，泵壳配不锈钢排气阀（球阀）、配弯管。7.17联轴器、轴等转动部位必须安装易于拆卸的防护罩，防护罩与电机及水泵轴承体之间的距离不大于IOmm,防护罩底色为为红色、旋转方向为黄色，水泵、电机统一着色为蓝色，水泵机械密封（上海博格曼）。7.18每台泵出厂均须有调试报
