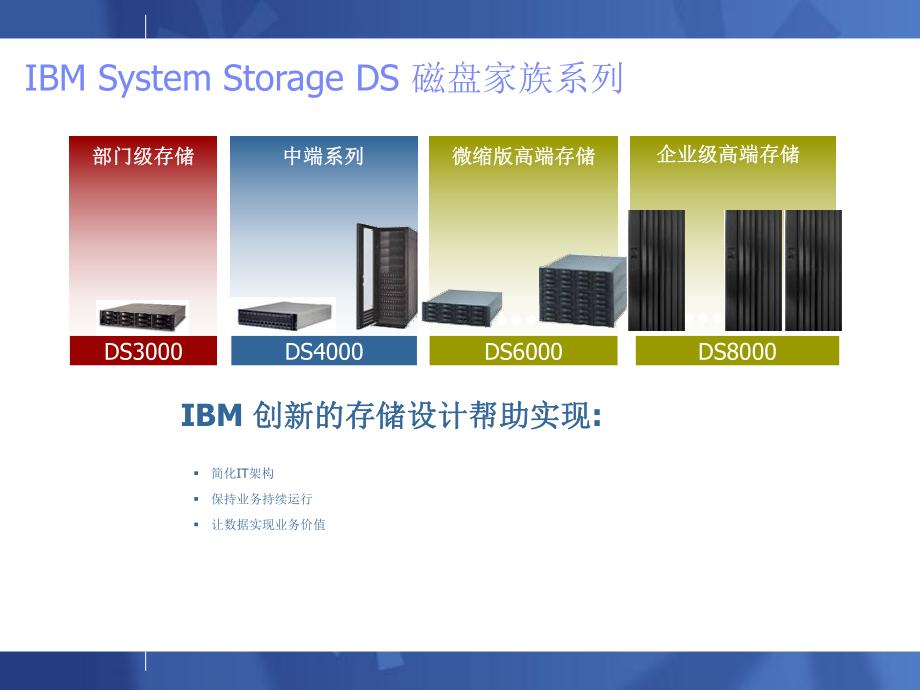

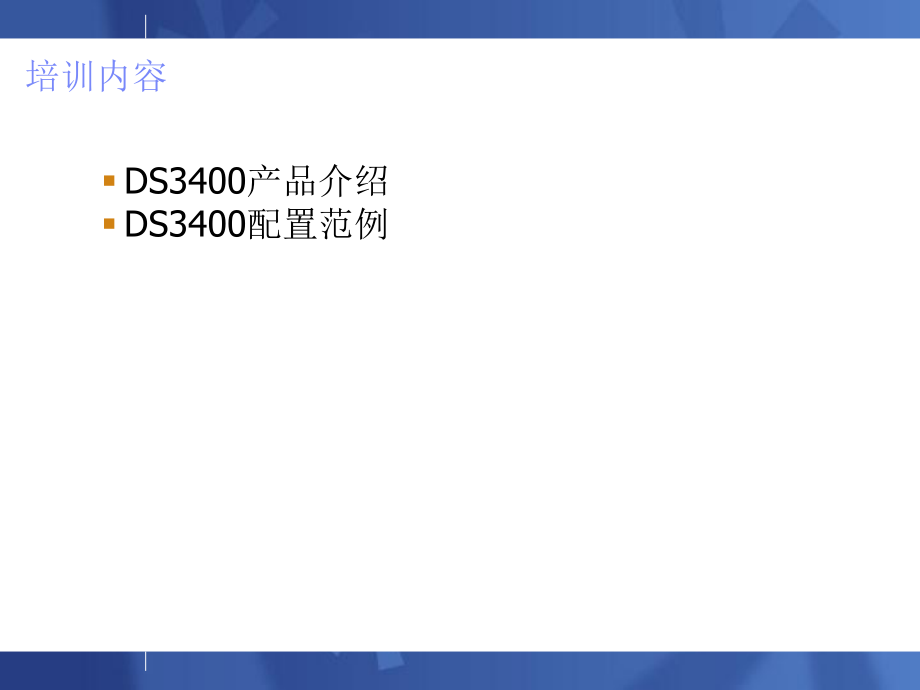

1、vvIBM System Storage DS3400系列培训教程 培训内容DS3400产品介绍DS3400配置范例DS3000DS4000DS6000DS8000中端系列中端系列微缩版高端存储微缩版高端存储企业级高端存储企业级高端存储部门级存储部门级存储简化IT架构保持业务持续运行让数据实现业务价值IBM 创新的存储设计帮助实现创新的存储设计帮助实现: IBM System Storage DS 磁盘家族系列07年 IBM 中低端存储产品Increasing performance and functionalityDS3200SMBRemote officeDepartmentData C
2、enter SAS connectivity Shared DAS Simple management Snapshot replication FC connectivity Shared DAS Entry-level SANs Simple management Snapshot replication FC connectivity Homogeneous SANs Configuration flexibility Simple management Data replication FC connectivity Heterogeneous SANs Highest perform
3、ance Extensive configuration flexibility and data replication servicesDS4700DS4800DS4200DS3400DS3300DS3400特性 易于安装,易于管理和使用(通过DS3000存储管理软件) 通过低成本的EXP3000S易于扩展 X 服务器与刀片服务器灵活的解决方案 低成本,可负担DS3400 简述IBM System Storage DS3400 适用于直接连接或存储区域网络连接环境 4-Gbps 光纤通道接口,向下兼容1Gbps与2Gbps光纤通道接口 适用于X服务器与刀片服务器的解决方案 最新4-Gbps
4、光纤通道接口技术 最大支持3个EXP3000进行扩展,最大磁盘支持48个磁盘DS3400 提供的多方位竞争优势DS3400每个控制器的主机连接器数2主机连接器类型主机连接器速度4 Gbps每个控制器的理论带宽800 MB/秒每个控制器的标准缓存512 MB(可选) 每个控制器的最大缓存1024 MB驱动器连接通道数2驱动器连接类型SAS驱动器通道速度12 Gbps每个磁盘通道的理论带宽1,200 MB/秒最多驱动器数48 SAS驱动器是否可混合使用？否DS3400 控制器体系结构 DS3400 系统采用 667MHz Xscale 处理器，带有嵌入式 XOR 引擎 系统拥有每控制器 512 M
5、B 的内存 128 MB 用于处理器内存 384 MB 专供数据缓存使用 每个双控制器系统 .75 GB 的数据缓存 每个控制器有可选的 1 GB 内存 128 MB 用于处理器内存 896 MB 专供数据缓存使用 每个双控制器系统有 1.75 GB 的数据缓存 点到点驱动器侧体系结构带六个 SAS 主机端口的 DS3200Benchmark configurationI/O 4k random reads / writes RAID 5 15,000 RPM disk drivesNote: Results achieved under ideal circumstances in a be
6、nchmark test environment at Engenio. Actual customer results will vary based on configuration and infrastructure components.IOPS Dual Controller performanceDrive TypeDS4800 (IPOS)DS4700 (IOPS)DS4200(IOPS)DS3400(IOPS)DS3300(IOPS)DS3200(IOPS)Maximum Burst I/O rate cache reads (512 byte)FC/SAS575,00012
7、0,000120,000110,00064,00092,000SATA575,000TBD120,000-Maximum Sustained I/O ratedisk reads (4k R5)FC/SAS85,00044,000-22,00022,00022,000SATATBDTBD11,200-Maximum Sustained I/O ratedisk writes (4k R5)FC/SAS22,0009,000-4,5004,2004,500SATATBDTBD1,800-Number of drives utilized for benchmark testingN/A224 F
8、C112 FC112 FC/SATA48 SAS48 SAS48 SASThroughput Dual Controller performanceBenchmark configurationI/O 512k sequential reads / writes RAID 5 10,000 RPM disk drivesNote: Results achieved under ideal circumstances in a benchmark test environment at Engenio. Actual customer results will vary based on con
9、figuration and infrastructure components.Drive TypeDS4800(MB/sec)DS4700 (MB/sec)DS4200 (MB/sec)DS3400 (MB/sec)DS3300 (MB/sec)DS3200 (MB/sec)Maximum Sustained throughputcache read (512k)FC/SAS16001500-16004551450SATATBDTBD1550-Maximum Sustained throughput disk read (512k)FC/SAS1600990-925380900SATATB
10、DTBD990-Maximum Sustained throughput disk write (512k)FC/SAS1300850-696300726SATATBDTBD690-技术总述 DS3400IBM System Storage DS3400 总述 适用于直接连接与存储区域网络(SAN)的解决方案 System x 服务器&与BladeCenters刀片服务器的外部存储方案 每控制器2个自适应 4-Gbps主机端口 适用于扩展现有1 Gbps/2 Gbps与新建的存储区域网络SAN 2U, 19” 外部机架 3.5” SAS 磁盘 可扩展3个EXP3000扩展单元，最多48个磁盘
11、使用300 GB SAS磁盘最大容量为14.4 TB 由DS3000 Storage Manager进行管理Controller PowerCoolingDrivesIBM System Storage DS3400总述 每控制器INTEL X-Scale(667MHz)处理器 每控制器2个4-Gbps主机端口 每控制器1个以太网管理端口 每控制器标准缓存为512MB每控制器可选每控制器可选1GB缓存缓存注意：控制器缓存必须一致注意：控制器缓存必须一致 每个机器两个电源风扇单元 单控型与双控型均可选电池后备单元(BBU)DS3400 两种型号DS3400 单控型: 支持点集群! 4-Gbps
12、光纤通道到主机 入门级价格的光纤通道存储方案 标准配备双冗余电源DS3400 双控型: 支持高可靠性2点集群! 4-Gbps 光纤通道到主机 标准配备双冗余电源如有需要，轻松升级DS3400 控制器视图屏蔽的SAS 口光纤通道数据口千兆以太网管理端口SAS (扩展)端口电源散热控制器电源线接口诊断口DS3000 Storage Manager 用作管理存储的软件用作管理存储的软件DS3000 Storage Manager 使用第6代DS4000 Storage Manager代码 直观与简单的面向任务用户界面 为缺乏经验的用户提供更简单直观的起点 用户首先选取任务, 再对对象进行操作 初始任
13、务设置对话栏通过六步设置磁盘系统 无须手动收集和录入,Storage Manager 提供主机与HBA信息 汇总页面是一个非常直观页面,对系统提供快速全面直观的信息 提供大量非内置的对话栏,以获得磁盘和逻辑盘等的详细细节信息DS3000 Storage Manager 功能使用方便简易,采用循序渐进的导航精灵方式 支持以下RAID方式:0, 1, 3, 5 和10 恢复精灵以及电子邮件报警 当问题出现后通知管理员,由其采取适合的恢复措施 自动I/O路径容错 在线管理 创建逻辑盘 新逻辑盘同时映射到主机 扩展容量,设置以及LUN访问 固件升级 自动或手动热备份设置 每磁盘系统最多支持256个逻辑
14、盘DS3000 Storage Manager特性 Dynamic Volume Expansion (DVE)动态卷扩展 现有逻辑盘增加容量(须OS支持) Dynamic RAID Level Migration (DRM) 动态RAID等级迁移 对阵列的RAID等级进行变更 Dynamic Segment Size Migration (DSS) 动态块尺寸迁移 对数据块的尺寸进行修改DS3000 1GB Cache Memory Upgrade39R6517 (per controller)EnabledDS3000 EXP3000 Expansion License39R6537 (p
15、er enclosure up to 3 EXP3000s)EnabledDS3000 FlashCopy VolumeCopy License39R6535 (per enclosure)EnabledDS3000 VolumeCopy License39R6534 (per enclosure)EnabledDS3000 FlashCopy Expansion License39R6533 (per enclosure)Up to 64 FlashCopy licensesDS3000 Partition Expansion License39R6536 (per enclosure)Up
16、 to 16 partitions增加DS3200 DS3400软件功能包DS3200 DSS3400 4 分区许可 (需要如下一个或多个功能)标准: DS32004分区, DS3200和 DS34002分区业务需要不同的存储. 一些只需要基本的存储功能而另一些需要高级的功能对于上述的需求, IBM为前者提供低成本的解决方案，通过扩展单元支持2或4主机集群如需要拷贝服务或需额外的服务器支持，DS3000可提供此处所列的特性以满足业务需要说明：DS3200/DS3300/3400标准分区为,2和由此开始由此开始DS3000 series高级特性标准解决方案完全满足绝大多数的典型存储工作，如需扩展LUN0LUN1LUN2LUN0LUN1LUN0LUN1Logicalpartition ALogicalpartition BLogicalpartition Cunmapped volumesHost AHost BHostGroup C 一个包括单个或多个卷的逻辑单元，可以被一个或多个主机访问与共享 一个或多个卷，可以被映射到一个独立主机或主机组 这种卷对应LUN的映射，决定了哪个主机或主机
