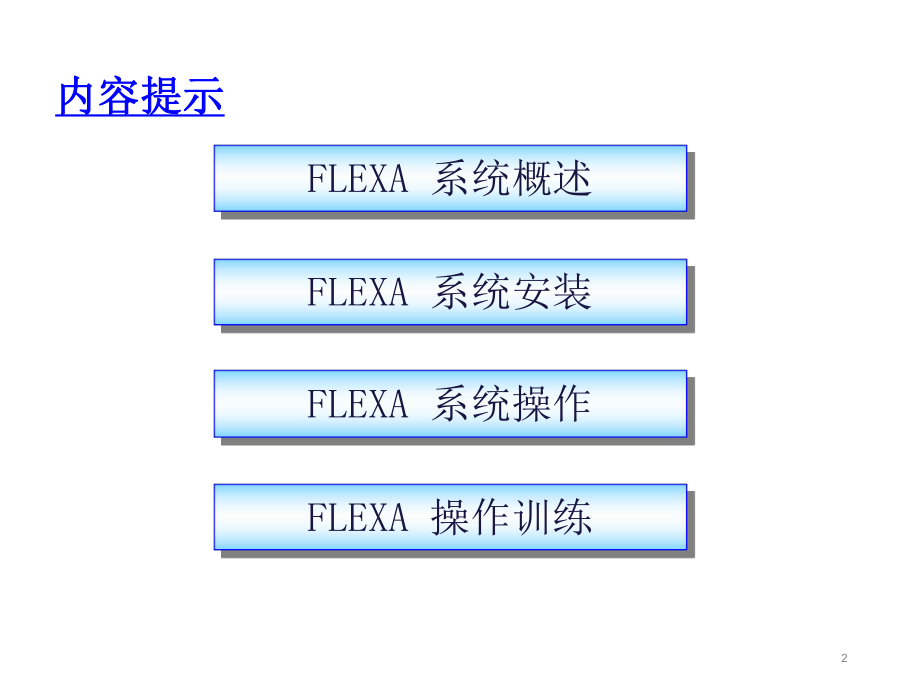

1、1综合生产程序创建工具综合生产程序创建工具FLEXAFLEXA内容提示内容提示2FLEXA 系统概述FLEXA 系统安装FLEXA 系统操作FLEXA 操作训练3FLEXA 系统概述 FLEXA FLEXA 系统特性系统特性 FLEXA FLEXA 组成部分组成部分 FLEXA FLEXA 网络构架网络构架 FLEXA SERVERFLEXA SERVER群群4FLEXA 系统特性FUJI FLEXA 系统概况(1)1.可以通过基于Windows的图形化用户界面进行直观操作。2.为了简单而且可靠地共享数据，准备了各种数据服务器 。3.提供Wizard与Marco功能，JOB与元件数据的创建可以
2、在向导中按照指示简单地进行，可缩短对于系统操作不熟悉而浪费的时间，便于新进的程式人员迅速掌握，并可减少出错率。4.带有很强的安全机能，可提供详细的权限设定，可靠地保护重要数据。5.JOB 创建实现图形化编辑器的功能。而且，可以向生产线传送正在编辑的JOB。调试与调整作业能够更加高效地进行。 6.灵活的版面设计可以将多数不同种类的CAD DATA整合在同一个JOB里，可增加Cad 版面设计资料灵活的运用。尤其是阴阳板的程式更是简单，只需用一个FLIP BOARD指令即可。 5FLEXA 系统特性FUJI FLEXA 系统概况(1)7.离线方式编制生产程式时，CAD DATA与GERBER DAT
3、A以及JOB资料重合在一起被表示，由此可进行程式整合性确认，从而在元件贴装之前进行错误的修正，避免反复修改浪费时间。8.改进了生产线平衡、一部分机器优化的算法。并可提供多块电路板的同时优化功能 。9.生产线监视器可以实时监视生产线的状况，将实时信息传送给管理者，有利于发现生产瓶颈，提高生产能力。使用多文档界面（MDI），可以同时进行多条生产线和多个机器的监视。10. Line Reporter作为WEB应用程序，无需安装特殊的软件，在任何时间任何地点都能够对生产线的状况把握自如。11. License管理不使用硬体加密狗,可防止由于H/W故障引起的生产线停线。6FLEXA 系统特性FUJI F
4、LEXA 系统概况(1)12. 使用宏功能可以可靠且简单地处理常用的操作步骤。13. 提供API（应用编程接口）的Interface,不仅支援FUJI设备的生产线，还能够整合其它种类的设备。14. 可提供国际标准格式的XML（扩展性标识语言）形式的Report,并可通 过一个小工具将该Report转化成EXCEL的XSL（可扩展样式语言）格式, 以便于客户自由编辑。15. 可应用于WIN2000操作系统，可对应FUJI所开发的新机种XP系列、NXT以及以后的新机种。而之前的编程软件则不可以。7几乎所有的操作都要从向导组开始执行集合了数据管理、生产程序集合了数据管理、生产程序创建及传送、各种应用
5、程序创建及传送、各种应用程序软件启动等软件启动等FUJI FLEXA 系统组成向导组系统组成向导组FUJI FLEXA 组成部分(2)8创建、调整JOB从从CADCAD数据读取到生产程序生数据读取到生产程序生成、传送等与成、传送等与JOBJOB相关的处理相关的处理都可以经由主群组操作都可以经由主群组操作FUJI FLEXA 系统组成主群组系统组成主群组FUJI FLEXA 组成部分(2)9创建、使用宏可通过宏管理启动宏，并可可通过宏管理启动宏，并可实现跨应用程序的宏实现跨应用程序的宏FUJI FLEXA 系统组成宏系统组成宏FUJI FLEXA 组成部分(2)10生产信息显示生产线实时监视、生
6、产线生生产线实时监视、生产线生产信息报告及生产线各种信产信息报告及生产线各种信息进行统计显示。息进行统计显示。FUJI FLEXA 系统组成工具组系统组成工具组FUJI FLEXA 组成部分(2)11设备数量不多情况下使用设备数量不多情况下使用All-in-oneAll-in-one方式方式 FUJI FLEXAFUJI FLEXA可以用一台计算机完成可以用一台计算机完成JOBJOB创建、编辑、机器控创建、编辑、机器控制、生产信息统计等电路板制造所需要的生产线管理工作制、生产信息统计等电路板制造所需要的生产线管理工作 通过一台通过一台PCPC对生产线进行编程和控制对生产线进行编程和控制Fuji
7、 FlexaJob DataFUJI FLEXA FUJI FLEXA 网网络络构架（构架（3 3）12生产线较多，也可使用网络的架构，在网络服务器中保存、管理生产线较多，也可使用网络的架构，在网络服务器中保存、管理JOB与与Part Data来实现大规模分散式系统的管理来实现大规模分散式系统的管理 通过星形网络对生产线进行编程和控制通过星形网络对生产线进行编程和控制FUJI FLEXA FUJI FLEXA 网网络络构架（构架（3 3）jobjob DataDatajobjob DataDataFuji FlexaJob Data13用户服务器、JOB服务器、生产线结构服务器、元件服务器FU
8、JI FLEXA SERVER 群（4）14用户服务器设置FUJI FLEXA SERVER 群（4）选中选中“进行访问管理进行访问管理”即可设置用户账户即可设置用户账户15FLEXA 系统安装 FLEXA FLEXA 系统要求系统要求 FLEXA FLEXA 安装步骤安装步骤 NTCC NTCC 安装事项安装事项 GEM HOST MANAGERGEM HOST MANAGER SERVER SERVER 设置内容设置内容 FLEXA FLEXA 连线设定连线设定16FLEXA 系统要求FUJI FLEXA 系统安装(1)操作系统：MS Windows 2000(SP2以上) 浏览器：MS
9、IE 5.5(SP2以上)CPU：1GHz以上内存：512MB驱动器：软驱和光驱显示器：VGA1024X768网卡：TCP/IP网络适配卡外设：键盘、鼠标安装权限：超级管理员17FLEXA 安装步骤FUJI FLEXA 系统安装(2)1.执行FUJI FLEXA目录下的SETUP.EXE文件。2.开始安装，需指明LICENSE的路径。3.在选择安装类型时，建议选择“ALL-IN ONE”的安装方式进行安装，确认后会弹出右上图。4.此后会出现选择“机器通信方式”的界面（见右下图）。此步将影响后面通信软件的安装。 注：PCC的LAN机器（NP,XP,CP7,QP3）使用GEM HOST MANAG
10、ER;VME 的RS-232机器（CP6,QP2,IP3）使用NTCC。5. 系统提示重启计算机后FLEXA安装完毕。18NTCC 安装事项FUJI FLEXA 系统安装(3)如果在安装FUJI FLEXA时，点选了NTCC，在安装FLEXA后，系统会自动进行安装NTCC。只要FUJI FLEXA需要连接RS-232型接口的机器就需要安装NTCC。安装NTCC的三大部分：1.NTCC：负责处理FLEXA与机器之间的通讯2.RSHD：负责接收指令3.CCPSS：负责转换和HELPS系统。19GEM HOST MANAGER 安装事项FUJI FLEXA 系统安装(4)如果在安装FUJI FLEX
11、A时，点选了GEM HOST MANAGER，在安装FLEXA后，系统会自动进行安装GEM HOST MANAGER。只要FUJI FLEXA需要连接PCC的LAN型接口的机器就需要安装GEM HOST MANAGER。执行GEM HOST MANAGER的计算机必须要安装网络适配卡和TCP/IP协议。20SERVER 设置内容FUJI FLEXA 系统安装(5)必须保证SERVER与XP机器的网络硬件连接正确。SERVER设置的IP必须同XP机器设置的IP在同一网段。将C:WINDOWSsystem32driversetchosts文件用记事本方式打开，将SERVER和XP机器的IP地址和计
12、算机名称正确填入。（如右图）21FLEXA 连线设定FUJI FLEXA 系统安装(6)1.选择“工厂生产线”。在“系统”下新建一工厂新建一工厂。2.在新建工厂内新建生产线新建生产线。3.在新建生产线内新建机器新建机器(如右图所示)；如配置多台机器，需重复进行增加机器的操作，此时可在“已有模型及机器”中选择已有模型和机器，简化设置工作并可防止错误发生。22FLEXA 连线设定FUJI FLEXA 系统安装(6)4.根据实际情况设置机器参数后（如右图），在前期设置无误的情况下，FLEXA将会同机器成功连接。注：MACHINE COMMUNICATION SERVER需填写执行COMMUNICAT
13、ION SERVER的电脑名称；TRANSFER MODE选择“FTP”为定时可控状态，选择”REMOTE SHELL”为实时可控状态；GET PRODUCTION DATA选项为是否察看生产信息的设置。23FLEXA 访问功能高级设置（XP侧固有值设定）FUJI FLEXA 系统安装(6)初学者请勿改动！只需了解即可。初学者请勿改动！只需了解即可。OPERATION_2_FlexaDataShareMode : 1(访问)_FlexaServerPort : 102465535 (通信接口号)_PartLibrarytCentricMode : 0(以JOB的数据库优先读取)1(以全局的数据
14、库优先读取)_FlexaUploadOverride :0(可以保存到Generic:也反映到其他机种)1(必须保存到Override:对其他机种没有影响)COMMUNICATION_FlexaUserServerIpAddr : IP地址(FUJIFLEXA用户伺服PC)_FlexaUserName : 最大31字符(用户名)_FlexaPassword : 最大31字符(没有访问控制时不需要)_FlexaModelName:最大31字符(在FUJIFLEXA上设定的该机器的型号名或者机器昵称)24FLEXA 系统操作 FLEXA FLEXA 程式制作程式制作 FLEXA FLEXA 程式优
15、化程式优化 FLEXA FLEXA 基础学习基础学习 FLEXA FLEXA 学习手册学习手册 FLEXA FLEXA 系统手册系统手册 FLEXA FLEXA 用户手册用户手册25FLEXA 程式制作FUJI FLEXA 系统操作(1)提供5种基本资料的程式制作方法：1.手动资料输入2.标准CAD资料输入（POWER PCB等）。3.ASCII的文字坐标文档输入（CENTROID CAD DATA）4.F4G资料输入5.MCS资料输入注：此内容将会在“系统手册”里有详细的介绍，之所以单独列出来是因为它的重要性。程式制作步骤：1.创建工作项目。2.创建电路面板信息。3.创建子电路板信息。4.创
16、建MARK信息。5.创建元件信息。6.输入/导入XY坐标及角度信息。(MARK和元件)7.选择生产线。8.配置机器参数。9.设置电路板原点。10. 生产线平衡优化。11. 优化。（使顺序最优化）12. 生成程式。26FLEXA 程式优化FUJI FLEXA 系统操作(1)吸嘴引动时间是吸嘴移动距离的函数，如何使SMT机的吸嘴移动距离最短是电路板问题，也是典型的旅行商问题TSP。 NPC是人们衡量一种算法对时间需求的标准，也就是评定算法效率高低的统一量度。旅行商问题亦称邮递员路径问题，是典型的组合优化问题。旅行商问题TSP就是一类有代表性的已被证明具有NPC计算复杂性的组合优化难题，它的提法是：给定N个城市，有一旅行商从某一城市出发，访问各城市一次且仅有一次后再回到原出发城市，要求找出一条最短的巡回路径。是运筹学、组合优化等领域中一个著名的难题。27FLEXA 基础学习FUJI FLEXA 系统操作(2)认识FLEXA 学习FLEXA并不难，“FLEXA 基础学习”给初学者非常细致的讲解FLEXA的基本操作过程。可以说，掌握本篇文档中的操作，你就完全可以使用FLEXA来制作程式。28FL
