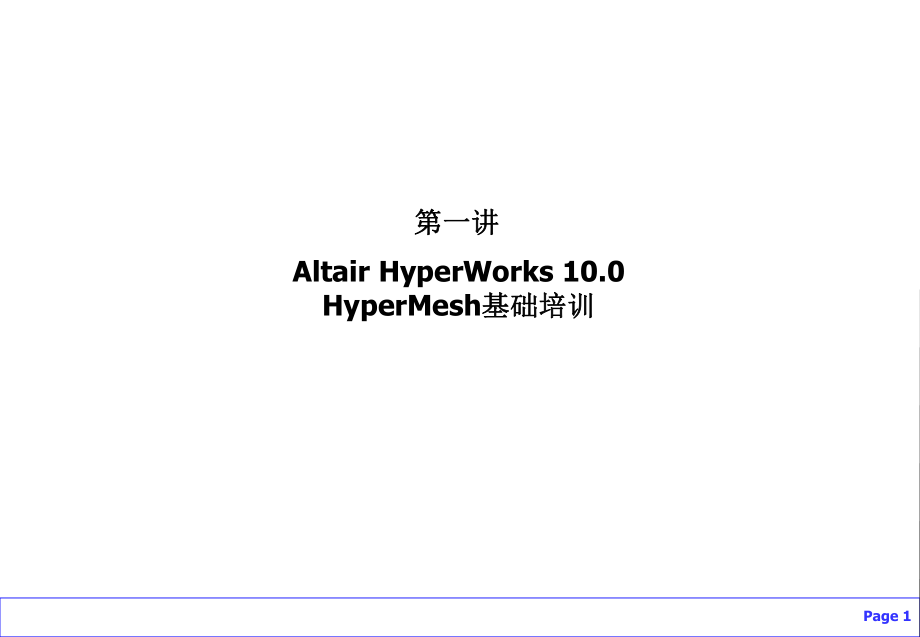

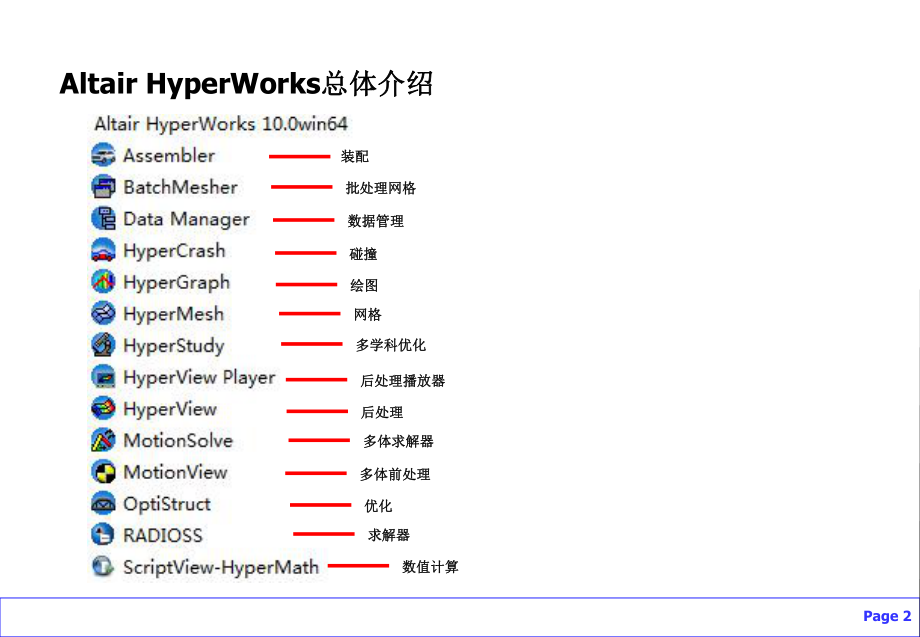

1、Page 1Altair HyperWorks 10.0HyperMesh基础培训基础培训第一讲第一讲Page 2Altair HyperWorks总体介绍总体介绍 装配装配批处理网格批处理网格数据管理数据管理碰撞碰撞绘图绘图网格网格多学科优化多学科优化后处理播放器后处理播放器后处理后处理多体求解器多体求解器多体前处理多体前处理优化优化求解器求解器数值计算数值计算 Page 3HYPERMESH 简介简介航空航天：目前的飞机制造，探测器，火箭发射平台的设计，已经离不开元分析，成为科研发展的必要手段。汽车行业：有限元已经深透到各个设计环节，从结构到内外饰，到噪音，到安全，等等。汽车和航天是目前应
2、用有限元最广泛的两个行业。其他还有建筑抗震，高层抗风，大型水坝，各种家电，手机，小到一个挂钩，生活中的周围无不接触着有限元。Page 4 自从有了有限元分析以来，就有了很多划分网格的软件，例如Anasys，Ansa，HyperMesh，TrueGrid等等。每种软件都有其响应的长处和短处。相比较而言，HyperMesh因其灵活的可操作性，广泛的数据接口，越来越多的得到了业内人士的认可，目前已经成为欧美，日韩乃至中国的主流前处理软件。Page 5 第一节第一节 HyperMesh操作入门介绍操作入门介绍一、一、 HyperMesh的用户界面的用户界面标题区标题区菜单区菜单区工具条工具条图形区图形
3、区宏菜单及模型导航区宏菜单及模型导航区模板选择模板选择状态条状态条主菜单区主菜单区Page 6求解器模板选择求解器模板选择默认网格模板默认网格模板自带求解器自带求解器Page 71. HyperMesh的用户界面的用户界面图形区图形区状态条状态条主菜单区主菜单区宏菜单及模型宏菜单及模型导航区导航区工具条工具条菜单区菜单区标题区标题区Page 82.下拉菜单区下拉菜单区1.标题区标题区新建、导入模型无标题显示打开或者保存或另存显示特定的标题文件操作文件操作编辑编辑工具条定制工具条定制实体对象集实体对象集几何几何网格网格焊点焊点材料材料属性属性边界条件边界条件 分析分析工具工具网格网格morphi
4、ng结果后处理结果后处理曲线曲线个性化定制个性化定制应用应用帮助帮助调用主菜单区调用主菜单区Page 9下拉菜单区下拉菜单区文件操作文件操作文件导入导出文件导入导出练习练习Page 10下拉菜单区下拉菜单区编辑编辑查找工具查找工具命令命令脚本脚本了解了解Page 11下拉菜单区下拉菜单区工具条定制工具条定制面板位置面板位置命令区位置命令区位置窗口区域切换窗口区域切换工具条显示控制工具条显示控制模型导航模型导航求解导航求解导航(了解了解)主副模型导航主副模型导航(了解了解)焊点信息导航焊点信息导航实体状态导航实体状态导航实体属性显隐导航实体属性显隐导航宏菜单宏菜单Page 12下拉菜单区下拉菜单
5、区工具条定制工具条定制练习练习标准标准实体对象集实体对象集可视性可视性显示工具显示工具视图视图放大缩小移动旋转放大缩小移动旋转图像图像检查检查Page 13显示控制显示控制: 视图视图: 工具栏工具栏Pan Center (C)Rotate Left Rotate RightRotate Up Rotate DownRotate ClockwiseRotate Counter ClockwiseDynamic Rotate (A) Dynamic Spin (R) 通过在屏幕上抓取一个点并拖拽鼠标实现旋转通过在屏幕上抓取一个点并拖拽鼠标实现旋转相对于光标位置和屏幕中心进行旋转相对于光标位置和屏
6、幕中心进行旋转平移模型平移模型在屏幕上点取一个位置作为模型新的旋转中心在屏幕上点取一个位置作为模型新的旋转中心沿不同的轴进行旋转沿不同的轴进行旋转Page 14 HyperMesh的输入设备操作的输入设备操作鼠标的操作鼠标的操作 鼠标与HyperMesh完全集成，几乎应用与用户输入的每一个方面。一些操作除了使用鼠标外还要求按键盘的某一个键。鼠标操作鼠标操作功能功能左键左键执行选择操作执行选择操作右键右键在图形区中取消选择实体，中止图形操作在图形区中取消选择实体，中止图形操作中键中键在旋转和弧动态运动模式中，拾取模型中的一个点作为新在旋转和弧动态运动模式中，拾取模型中的一个点作为新的旋转中心。执
7、行面板中命令。的旋转中心。执行面板中命令。Ctrl+左键左键动态旋转模型动态旋转模型Ctrl+右键右键平移模型平移模型Ctrl+中键中键放大图形的一个区域放大图形的一个区域Ctrl+中键（滚轮）中键（滚轮）放大或缩小模型放大或缩小模型Page 15下拉菜单区下拉菜单区实体对象集实体对象集Page 16Geom：几何命令宏菜单：几何命令宏菜单几何工具 网格工具Tools：1. Isolate surf：从一个三维模型中提出一个内部或外部表面层。这个宏只作用于与选定的曲面附在一起的曲面。其他层和厚度随后被放在一个临时目录中隐藏。2. ThinSolidMidsurf：用一条边找出与之相连的面，所组
8、成的闭合三维几何，抽取其中面。3. Washer：将圆周长放大一定倍数（默认值为1.5），随后用这条新的圆周线来切分曲面。这个功能可以帮助在圆孔周围实现更好的网格质量。4. Adj circ pts：在一条内部线上放置3个额外的固定点，然后将这些固定点映射到一条同心的线上。这个功能可以帮助用户生成高质量的网格。Page 17QA：网格质量检查命令宏菜单：网格质量检查命令宏菜单8个按钮可以用来分离出任何不能通过某项单元质量检查的单元。这些宏只显示那些不合格的单元。质量报告Split Warped：处理整个模型，将所有warpage大于某个设定值的四边形单元沿其对角线拆分成两个三角形单元Find
9、Attached：找出所有与当前显示出来的单元（不合格单元）相连的单元。Remesh：重新划分选定的单元和与这些单元相连的1-3层层单元。重新划分不改变当前的单元大小，不破坏原有的连接，但使用混合的单元类型。Smooth：对选定的单元和与这些单元相连的1-3层单元应用smooth算法提高其质量和外观。Find Between：寻找被两个组件同时共享的单元。模型检查的Short CutsPage 18Help按钮按钮 进入每个面板或子面板后，按此按钮，可以弹出一个页面，里面有该面板或子面板的详细使用说明和功能介绍，在不了解面板时使用是很方便的。注：Help使用英文说明，至今没有中文翻译版本。Pa
10、ge 19键盘的操作键盘的操作 尽管大多数HyperMesh操作使用鼠标，但是用户必须使用键盘输入文件名，组件名或标题信息，及数字。此外还有一些键盘热键，可以直接操作永久菜单中的视图操作功能，热键与菜单中的字符相同。用户也可使用上下左右的箭头键旋转模型。热键操作B返回到以前操作的视图中Z缩放视图P刷新显示W窗口局部显示F充满窗口R旋转C设定视图中心T设定视角显示A弧形旋转S当鼠标上下移动时动态缩放视图M关闭菜单项，只显示图形（再按M回到菜单显示）+或-逐步缩放视图逐步旋转视图Page 20HyperMesh的默认快捷键列表的默认快捷键列表功能键功能键对应菜单对应菜单加加Shift键后的对应菜单
11、键后的对应菜单加加Ctrl键后的对应菜单键后的对应菜单F1隐藏线（hidden line）颜色（color）打印幻灯片（print slide）F2删除（delete）临时节点（temp nodes）幻灯片文件（slide file）F3替代（replace）边（edges）打印EPS（只对UNIX系统）F4距离（distance）移动（translate）EPS文件F5隐藏显示（mask）寻找（find）打印B/W EP3文件F6单元编辑（element edit）分割（split）JPEG文件F7节点对齐（align node）投影（project）F8创建节点（create node）节
12、点编辑（node edit）F9编辑线（line edit）面编辑（surf edit）F10检查单元（check element）法线（normal）F11几何清理（quick edit）组织（organize）F12自动划分网格（automesh）平滑（smooth）Page 21第二节第二节HyperMesh 实体类型及模型组织实体类型及模型组织: 几何几何点点曲线曲线曲面曲面体体连接（用于建立连接）连接（用于建立连接） 有限元模型有限元模型节点节点临时节点（用一个小圆圈表示）临时节点（用一个小圆圈表示）单元单元点点曲线曲线曲面曲面节点节点单元单元临时节点临时节点实体实体Page 22H
13、yperMesh 实体类型实体类型 有限元载荷有限元载荷载荷（约束，力，压力等）载荷（约束，力，压力等）约束方程（节点间的数学关系）约束方程（节点间的数学关系） 接触接触组（定义实体间的接触）组（定义实体间的接触）接触面（定义接触中作为主面或从节点的一系列实体）接触面（定义接触中作为主面或从节点的一系列实体）约束约束力力压力压力接触面接触面Page 23HyperMesh 实体类型实体类型 多体多体椭球体椭球体 (定义一个刚体形状)多体平面多体平面 (定义一个刚体形状)多体连接多体连接(定义两个刚体之间的连接) 安全性分析安全性分析传感器传感器(定义一个事件启动开关)控制体积控制体积 (定义气
14、囊)Page 24HyperMesh 实体类型实体类型 坐标实体坐标实体坐标系坐标系（坐标轴）向量向量 参考实体参考实体集集（特定类型实体的简单列表）块块（包含在方盒空间内的实体列表） 一维单元横截面一维单元横截面梁截面梁截面（用于定义单元属性中的截面属性）坐标系坐标系梁截面梁截面向量向量Page 25HyperMesh 实体类型实体类型 绘图绘图curve曲线(X-Y 数据)plot绘图窗口（带坐标轴的曲线显示） 输出请求输出请求 Loadsteps载荷工况（载荷集的组合Output blocks输出块输出块 （特定实体的分析输出请求） 标签标签Titles一曲线标题曲线标题 (给曲线加个标
15、题)Tags实体标贴实体标贴 (给实体指定个名字)T T a a g g s sT T i i t t l l e e s s有一条曲线的绘图有一条曲线的绘图Page 26HyperMesh 实体类型实体类型 Morphing(网格变形网格变形) Handles 控制柄：控制柄：用于在变形过程中控制模型形状Domains 域：域：用于把模型分成若干区域 (针对基于domain的morphing)Morph volume 变形体积块：通过体积块的变形控制体积块内网格的变形（针对基于体积块的变形）Morph constraints 变形约束：控制变形过程中的节点运动变形约束：控制变形过程中的节点运
