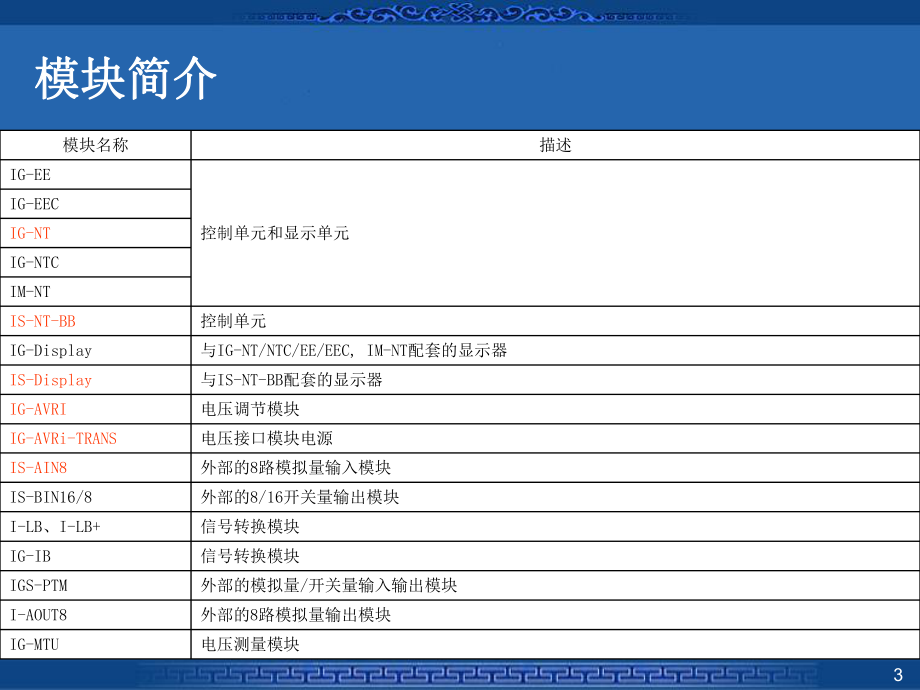

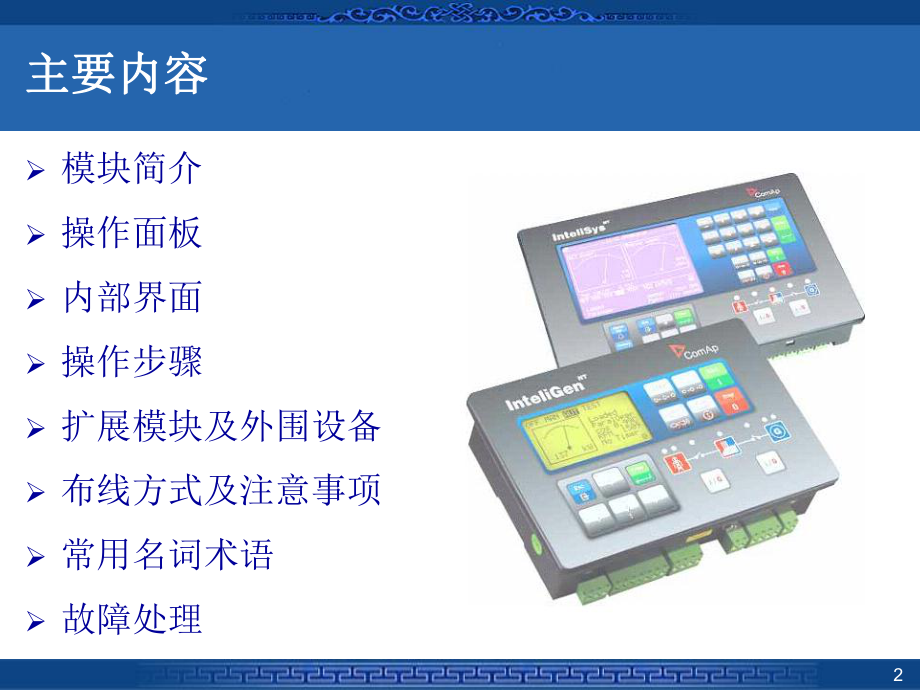

1、科迈机组控制器科迈机组控制器2主要内容主要内容模块简介操作面板内部界面操作步骤扩展模块及外围设备布线方式及注意事项常用名词术语故障处理3模块简介模块简介模块名称描述IG-EE 控制单元和显示单元IG-EEC IG-NT IG-NTC IM-NT IS-NT-BB 控制单元IG-Display 与IG-NT/NTC/EE/EEC, IM-NT配套的显示器IS-Display 与IS-NT-BB配套的显示器IG-AVRI 电压调节模块IG-AVRi-TRANS电压接口模块电源IS-AIN8 外部的8路模拟量输入模块IS-BIN16/8 外部的8/16开关量输出模块I-LB、I-LB+ 信号转换模块

2、IG-IB 信号转换模块IGS-PTM 外部的模拟量/开关量输入输出模块I-AOUT8 外部的8路模拟量输出模块IG-MTU 电压测量模块4模块简介模块简介-主要保护主要保护完整的发电机三相保护(电压和频率);IDMT电流+ 短路电流保护;过载保护;逆功保护;接地故障保护;完整的市电三相保护(电压和频率);矢量转移保护;所有二进制/模拟输入端可配置各种保护,类型:历史记录 /警告/卸载/慢停/分闸及冷却/停机/电源保护/传感器故障;扩展模块的输入;5模块简介模块简介-主要功能主要功能v支持ECU功能,以文本形式显示报警代码;vAMF功能;v自动并网和功率控制;v基本负荷控制,输入/输出;v调峰

3、功能;v电压和功率因数控制(AVR);v发电机电量测量: U, I, Hz, kW, kVAr, kVA, PF, kWh, kVAhr;v市网电量测量: U, I, Hz, kW, kVAr, PF;v输入和输出可配置为不同的客户需求;vRS232/RS485接口与Modbus支持;模拟/的GSM /综合业务数字网/ CDMA调制解调器支持,短消息,ECU Modbus接口;v基于事件的历史记录(500记录)与客户的存储值可选名单;时钟,统计值;v集成PLC可编程功能;v界面远程显示装置。6模块简介模块简介功能端子端子号描述Generator voltage L1,L2,L3,(N) 327

4、7 Ph-N or 480 Ph-Ph VAC (neutral not needed), max 350 / 600VAC Mains/Bus voltage L1,L2,L3,(N) 3277 Ph-N or 480 Ph-Ph VAC (neutral not needed), max 350 / 600VAC Generator current L1k,L1l,L2k,L2l,L3k,L3l 0-5 Amps, max 10A all time, 150A for 2 sec Neutral/Mains current LNk,LNl 0-5 Amps, max 10A all tim

5、e, 150A for 2 sec IG-AVRi interface AVRI-OUT,AVRI-COM TTL (5V PWM) interface to IG-AVRi Power supply +,-8-36VDC 输入输出Binary inputs BI1-BI12 Activation to minus power supplyBinary outputs BO1-BO12 Load is connected to plus power supplyAnalog inputs AI1-AI3 Ohms, mA, Volts sensorsAnalog outputs SG-OUT,

6、 SG-COM Speed governor output interface (10V/5V PWM; 5003000Hz)RPMRPM-IN, RPM-COM Min 2 Vpk-pk (from 4 Hz to 4 kHz)通讯 RS232(1) D SUB9 (male)InteliMonitor,GenConfig or Modem,GSM modem or ECU (e.g.Cummins ModBus)RS485(1)A1,B1,COMR1显示器通讯CAN1L1,H1,COMC1IS-AIN, IS-BIN,IGS-PTMCAN2L2,H2,CONC2(IG-IB, I-LB)7

7、操作面板操作面板测量界面,报警清单界面返回到主菜单界面设置界面返回到主菜单界面;在设置栏里时,返回到群菜单设置编辑界面(不进行保存)离开设置界面历史记录界面返回到主菜单界面快速编辑界面(不进行保存)离开快速编辑界面返回到测量界面语言界面(不进行保存)离开语言界面返回到主菜单1、MODE 循环向前选择发电机组的操作模式:OFFMANAUTTEST2、MODE 循环向后选择发电机组的操作模式:OFFMANAUTTEST3、HORN RESET 解除报警蜂鸣4、FAULT RESET 故障和警报确认5、START 启动发电机组6、STOP 停止发电机组7、MCB ON/OFF 市电断路器的手动合/分

8、8、GCB ON/OFF 机组断路器的手动合/分9、ESC10、 选择设定点 选择界面 选择历史记录 增加设定点值11、 选择设定点 选择界面 选择历史记录 减小设定点值12、 向右移动历史记录显示栏 5%的速率增大设置值 从报警清单返回13、 向左移动历史记录显示栏 5%的速率减小设置值 浏览报警清单从测量画面8操作面板操作面板菜单界面用于确认选择显示栏测量界面,报警清单界面进入快速编辑界面,连续按4S可调整已选择的设置值设置点界面用于选择设置栏设置编辑开始设置值编辑/保存设置历史记录界面进入到第一条历史记录的第一栏快速编辑界面(进行保存)离开快速编辑界面返回到测量界面语言界面(进行保存)离

9、开语言界面返回到主菜单14、ENTER15、MAINS VOLTAGE PRESENT:当市电电压存在并在限定值范围内时,绿灯亮(在SPI和SPTM模式下时);在MINT和COX模式时,该项不起作用16、MAINS FALURE:当发电机组没有启动和市电发生故障的情况下,红灯闪烁;当发电机组运行起来后和市电恢复的情况下,红灯稳定显示17、GEN VOLTAGE PRESENT:当市电电压存在并在限定值范围内,绿灯显示18、GEN-SET FAILURE:发电机组发生故障时,红灯闪烁;当按下FAULT RESET按钮后,如果有报警依然存在的话转变为稳定的红灯显示,如果报警解除的话,灯熄灭19、G

10、CB ON:如果发电机断路器闭合(二进制输入GCB的反馈闭合),绿灯亮;当发电机组与母排同步中,绿灯则闪烁20、MCB ON:如果市电断路器闭合(二进制输入MCB的反馈闭合),绿灯亮;反并网时闪烁(带载的机组与恢复的市电进行同步)21、Bus-GREENLED:母线电压存在时,灯亮 9故障清单测量菜单扩展参数测量历史记录设定用户/密码语言10已停止的报警,但尚未复位报警计数器 (活动的) / 尚未复位的 / 总数星号标记表示特定的警报尚未复位底线包含更详细的从ECU收到报警信息活动的报警11操作模式有功功率机组工作信息发电机组工作状态有报警存在远传连接定时器设置值电气连接状态功率因数发动机转速

11、定时器名称12v发电机屏幕发电机屏幕1.发电机相电压V1,V2,V3 相对零(三柱图)2.发电机线电压V1-2,V2-3,V3-1相对相3.发电机频率4.发电机电流I1,I2,I3(三柱图) v母排屏幕母排屏幕1.母排相电压Vb1,Vb2,Vb3 相对零(三柱图)2.母排线电压Vb1-2,Vb2-3,Vb3-1 相对相3.母排频率4.接地故障电流v发电机组功率屏幕发电机组功率屏幕1.有功功率(总功率和每相功率)2.功率因素(总功率因素和每相功率因素)3.无功功率kVar(总无功功率和每相无功功率)4.视在功率(总示在功率和每相示在功率)vIG-CU模拟输入屏幕模拟输入屏幕1.电池电压(单柱图)

12、2.CPU温度3.D+电压4.外参数1-4v功率管理功率管理1.发动机优先2.总运行中有功3.实际储备 13v统计屏幕统计屏幕1.运行小时2.起动次数示3.不成功启动次数4.总停机时间5.总运行时间6.维修时间设置 7.千瓦小时8.无功小时 9.时间 10.日期 v同步监测同步监测 1.频率差2.Vig发电机第一相电压3.V1m市电第一相电压4.SRO速度调节器输出指示在010.00V范围内5.VRO电压调节器输出指示在0100%范围内14历史项目序号/原因时间和日期的选定记录使用上/下箭头选择新/旧历史记录使用左/右箭头来显示所有存储的数据15过程控制 基本设定 通讯设定 发动机参数 发动机

13、保护 模拟量保护 发电机保护 功率管理同步/负载控制电压/因数控制强制参数计时设定主动呼/短信息日期/时间161.总基数负载(0-3250kW)发电机组群并联市电总需求功率(MCB反馈闭合)。 2.本机基数负载(500kW)3.总功率因数(0.6-1.2)发电机组群并联市电总功率因数4.并网负载控制(负载分配,基数负载)基数负载:发电机组群并联市电操作所带负荷是预先设定值。 负载分配:发电机组所带的负载是由负载分配线控制。总负载在所有连接的机组之间分配。5.站PF控并网(基数因数,无功分配)6.系统基数载模式(内置,外定)内置7.SysBasePFMode(内置,外定) 内置8.执行同步(正方

14、向,没有)正方向9.中线断路器(每个,公共) 每个171.额定功率:机组的额定功率。2.额定电流:机组的额定电流。3.CT比一级:根据电流互感器变比。4.CT比二级:根据电流互感器变比。5.漏电流CT一级:根据电流互感器变比。6.漏电流CT二级:根据电流互感器变比。7.PT比例:机组侧电压,不采用电压互感器的情况下为1:1。8.Vg InpRangeSel 277V9.排压PT变比:市电侧电压,不采用电压互感器的情况下为1:1。10. Vb InpRangeSel 277V11.额定发电电压12.额定发电线压13.额定排电压14.额定线电压1815.FixVoltProtSel:相压16.额定

15、频率:机组的额定频率。17.齿数:飞轮的齿数。18.额定转速:机组的额定转速。19.IG模式(关 手动 自动):机组运行模式。20.故障复位转手动(执行,非执行)执行21.模块键使用 两边22.背光熄灭时间(关,0-240分,没有计时)23.DispBklStrtoff(执行,非执行)191.机组名称2.控制器地址3.RS232(1)模式4.RS232(2)模式5.RS232(1)MBCSpd6.RS232(2)MBCSpd7.RS232(1)MdmIni8.RS232(2)MdmIni9.RS485(1)conv。10.RS485(2)conv。11.CAN总线模式12.CAN2错检查13.

16、LB/UART Los14.ECU分析15.ShxOcol Detect201.起动转速:当达到这个转速,IG模块输出停止马达转动曲轴。2.起动机油压:1BAR3.预启动时间:在发动机起动前“预起动”输出的闭合时间。4.预滑油时间:在发动机起动前“预润滑泵”二进制输出的闭合时间。 预润滑是周期性(预润滑期)重复。 5.预供油间歇:预润滑之间的间隔时间。6.最高起动时间:起动马达转动曲轴的最长时间限制。7.起动失败间歇:起动马达转动曲轴之间的停顿时间。8.起动次数:起动马达转动曲轴的起动最多次数。9.怠速时间:当转速超过起动转速时怠速时间延时起动,当怠速状态期间转速低于30RPM则起动失败。10.最短稳定时间:从发动机达到RPM定义值后到GCB闭合的最少时间。定义值是在额定转速与低转速之间的转速值。11.最长稳定时间:从发动机达到RPM定义值后到发电机获得适合的电压值的最长时间。 2112.加热负载13.加热温度14.最高加热时间15.冷却速度:750S/(700S较佳)16.冷却时间:停车前发电机卸载来冷却引擎的运行时间。 17.分闸后冷却:不断冷却18.Cooldown optim
